Деревянная игрушка «Экскаватор» своими руками

  • stroyboks
  • 26 мая 2016
  • VN:F [1.9.16_1159]
    Rating: 0.0/5 (0 votes cast)
Деревянная игрушка

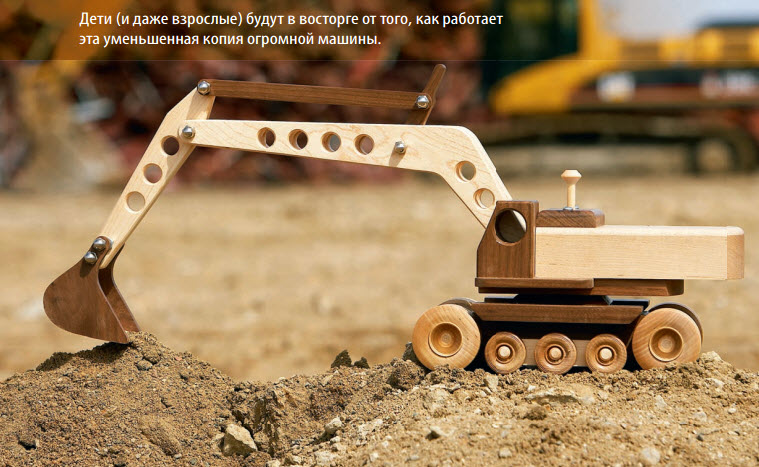

Дайте ребенку эту игрушку и груду мелких камешков, а затем наблюдайте за многочасовой игрой по их перемещению. В этом экскаваторе используется часть таких же деталей, как в опубликованном ранее проекте подъемного крана (см. «Игрушка «Подъемный кран«»).

ОБЗОР ПРОЕКТА

  • Габаритные размеры с ковшом на уровне земли, мм: 487x152x164 (длина х ширина х высота)
  • Емкость ковша, см3: около 60
  • Вылет стрелы, мм: 432
  • Глубина копания, мм: 210
  • Мощность двигателя: детская сила

Мы начали с ковша, затем перешли к стреле

1. Из 19-миллиметрового материала выпилите дно А и заднюю стенку ковша В по указанным в «Списке материалов» размерам. Склейте обе детали так, чтобы направление волокон было одинаковым (рис. 1).

2. Сделайте две копии бокового шаблона ковша и отложите одну из них в сторону. Другую копию вырежьте по пунктирным линиям вокруг деталей А и В, а затем приклейте ее к сборке A/В. Выпилите внутреннюю часть ковша ленточной пилой (фото А).

СОВЕТ МАСТЕРА. Режем резьбовую шпильку — щелк, и готово!

Относительно тонкие резьбовые шпильки (МЗ-М5) можно быстро и аккуратно разрезать клещами для зачистки проводов. Вверните шпильку в отверстие соответствующего диаметра и отделите отрезок нужной длины. Затем выверните шпильку из отверстия, и инструмент выправит смятые витки резьбы. Такие клещи продаются в большинстве инструментальных магазинов по цене около $20.

2016-05-26_12-43-55

Для этой операции установите полотно шириной 3 или 6 мм. Ведите пропил вплотную к линии контура, затем отшлифуйте до линии с помощью шлифовального барабана.

2016-05-26_12-44-05

Совместите пунктирные линии шаблона с кромками ковша A/В. Выровнять боковые стенки С помогут резьбовые шпильки.




3. Выпилите заготовки для стенок ковша С и приклейте к одной из них оставшуюся копию бокового шаблона. Сложите заготовки вместе, выровняв кромки, и просверлите отверстия в местах, указанных на шаблоне. Прочтите «Совет мастера» и подготовьте два 70-миллиметровых отрезка резьбовой шпильки. Наверните на один конец каждого отрезка колпачковую гайку. Приклейте стенки к ковшу A/В и зафиксируйте струбцинами (фото В).

4. Сделайте две копии бокового шаблона стрелы и одну копию шаблона консоли. С помощью аэрозольного клея прикрепите шаблоны к заготовкам, затем выпилите и отшлифуйте консоль D и половинки стрелы Е по форме. Аэрозольным клеем прикрепите копию шаблона кабины к заготовке толщиной 38 мм и выпилите кабину F указанной формы. Просверлите отверстия по разметке на шаблоне, затем сделайте фаски на ребрах. Отшлифуйте детали наждачной бумагой № 150, затем вклейте деревянный колышек в отверстие одной из половинок стрелы (рис. 1). Примечание. Колышек можно приклеить к стреле с любой стороны.

5. Наклейте одну копию рычага консоли и две копии опор стрелы на заготовку толщиной 13 мм. Выпилите рычаг консоли G и опоры стрелы Н по контурам. Затем выпилите две тяги I в соответствии с шаблоном. Удалите бумажные шаблоны и отшлифуйте детали наждачной бумагой № 150. Подготовьте пять отрезков резьбовой шпильки для стрелы (рис. 1), затем отложите ковш А/В/С, детали стрелы D, Е, G, Н, I и кабину F в сторону.

Сосредоточимся на поворотной части

1. Выпилите по указанным размерам поворотную платформу J, противовес К и ходовой мостик L. Выпилите заготовку для кожуха двигателя М и приклейте к ней копию соответствующего шаблона. Просверлите отверстия в кожухе, противовесе и поворотной платформе (рис. 2), затем отфрезеруйте скругления на противовесе и кожухе. Вклейте выхлопную трубу в отверстие кожуха и отложите кожух в сторону.

2016-05-26_12-47-56

2. Приклейте ходовой мостик L к поворотной платформе J, выровняв детали сверху и спереди (рис. 2). Затем приклейте опору стрелы Н к поворотной платформе (фото С). Когда клей высохнет, приклейте на место вторую опору (фото D).

2016-05-26_12-44-14

Точно расположите первую опору Н с помощью линейки. Приклейте деталь на место, выровняв ее узкий конец с торцом поворотной платформы J.

2016-05-26_12-45-44

С помощью половинки стрелы Е и резьбовой шпильки приклейте на место вторую опору Н. Стрела должна двигаться при небольшом усилии.

3. Приклейте к поворотной платформе J противовес К вплотную к опорам стрелы Н, выровняв по центру. Чтобы отверстия противовеса и платформы получились соосными, вставьте в них длинный болт.

4. Соедините консоль D, половинки стрелы Е, рычаг консоли G и тяги I с помощью отрезков резьбовой шпильки и колпачковых гаек (рис. 1). Прикрепите эту сборку к опорам стрелы Н. Затем закрепите шурупами на поворотной платформе J кабину F, не приклеивая ее. Это позволит снять кабину для регулировки хода стрелы.

Изготовим массивное шасси

2016-05-26_12-51-43

1. Выпилите шасси N указанных размеров. Разметьте сужения и центры отверстий на обеих сторонах (рис. 3а). Просверлите 10-миллиметровое отверстие с цековкой в центре (рис. 3). Затем опилите сужения и просверлите отверстия для осей (фото Е).

2. Приклейте две копии шаблона колесных проставок к 19-миллиметровой заготовке. Выпилите колесные проставки О по контуру и просверлите отверстия. Приклейте проставки к шасси N вровень с нижней стороной, выровняв посередине длины (рис. 3а).

2016-05-26_12-49-34

Сделайте ровный ряд отверстий в шасси N, прижимая деталь к упору сверлильного столика. Просверлите до половины с одной стороны, переверните шасси и завершите операцию.

2016-05-26_12-49-42

Выровняйте верхнюю сторону крыла Q с нижним краем фаски на поворотной опоре Р и совместите центральные метки.

3. Выпилите поворотную опору Р и сделайте фаски на верхних ребрах (рис. 2).

Приклейте деталь к шасси, выровняв по центру, и зафиксируйте струбцинами. Когда клей высохнет, просверлите через отверстие в шасси такое же отверстие в опоре.

4. Приклейте две копии шаблона крыла к 13-миллиметровой заготовке и выпилите крылья Q по форме и размерам. Приклейте крылья к шасси (рис. 3а, фото F).

5. Если требуется, отшлифуйте колесные оси, чтобы они плотно входили в отверстия шасси N и колесных проставок О. Укоротите 22-миллиметровые оси на 3 мм (рис. 3). Убедитесь, что колеса и оси соответствуют друг другу, но пока не приклеивайте их на место.

Отделка и сборка

2016-05-26_12-48-32

Чтобы устранить люфты, но обеспечить подвижность узлов, наверните самоконтрящуюся гайку на соединительный болт. Нейлоновая шайба уменьшает трение.

1. Перед тем как приступить к отделке, снимите колеса, оси и всю фурнитуру. Нанесите отделочное покрытие. (Мы два раза нанесли полиуретан методом распыления, слегка отшлифовав первый слой после просушки абразивной губкой № 320.) Когда покрытие высохнет, снова соберите стрелу А/В/С, D, Е, G, I, скрепляя детали с помощью резьбовых шпилек с колпачковыми гайками. Прикрепите стрелу и кабину к поворотной платформе H/J/K/L.

2. Наденьте на каждую ось колесо с шайбой и вклейте оси в отверстия шасси. Убедитесь, что клей не попал на колеса и они вращаются свободно (рис. 3). Когда клей высохнет, соедините болтом шасси и поворотную часть со стрелой (фото G). Затем прикрепите на место кожух М (рис. 2).

3. После заправки «двигателя» печеньем и молоком, покажите ребенку новую игрушку и дайте ему возможность испытать ее и насладиться игрой.
