Боевая игрушечная катапульта

Эта простая механическая игрушка доставит много удовольствия юным рыцарям, осаждающим неприступные крепости.

Катапульта — это средневековое осадное орудие, предназначенное для метания огромных камней и других тяжелых снарядов во вражеские укрепления. С помощью длинного рычага, приводимого в движение противовесом, она могла бросать предметы массой до 150 кг на расстояние в несколько сотен метров с большой скоростью. Снаряд укладывался в пращу, вытянутую вдоль платформы. При выстреле длинный рычаг вместе с привязанной пращой быстро поднимался вертикально и один из концов пращи освобождался, позволяя снаряду лететь к цели.

Начните с изготовления платформы

1. Из кленовой доски толщиной 6 мм выпилите бортики А и платформу В по указанным в «Списке материалов» размерам. Положите платформу на подкладки толщиной 3 мм и приклейте к ее кромкам бортики, выровняв торцы деталей (рис. 1 и 1а). Убедитесь в прямоугольности склейки и зафиксируйте детали струбцинами.

2. Из материала толщиной 13 мм выпилите опорные бруски С. Установите в пильный станок пазовый диск толщиной 6 мм. Используя угловой (поперечный) упор с деревянной накладкой и стопором, выпилите в опорных брусках пазы глубиной 3 мм на расстоянии 25 мм от концов (рис. 1), разворачивая детали на 180° после каждого прохода.

Краткий совет! Проверьте настройки на пробном обрезке. При двух проходах с разворотом детали даже небольшая неточность удваивается, и требуемое расстояние между пазами получить не удастся. Делайте пробные проходы на обрезке такой же длины и, если необходимо, измените настройки.

2015-07-30_9-25-52

Приклейте, фиксируя струбцинами, опорные бруски С к бортикам платформы А. Расположите внешние бруски, как показано на фото, а внутренние — на расстоянии 51 мм от них.

Смажьте клеем пазы и приклейте бруски к бортикам платформы (рис. 1 и фото А).

Боевая игрушечная катапульта схема




Добавьте стойки

1. Из материала толщиной 13 мм выпилите стойки D. С помощью фрезерного стола сделайте фаски шириной 3 мм вдоль внешних ребер, а также вдоль торцов каждой стойки (рис. 1). Просверлите в указанных местах сквозные отверстия диаметром 5 мм для латунного стержня.

2. Сделайте четыре копии шаблона подкосов Е. Из дощечки толщиной 6 мм выпилите заготовки для подкосов и с помощью аэрозольного клея прикрепите к ним шаблоны. Используя лобзиковый станок или ленточную пилу выпилите детали и отшлифуйте их до линии контура. Удалите шаблоны с помощью ткани, смоченной растворителем.

3. Нанесите клей на длинную кромку двух подкосов Е. Приклейте их к стойке D, выровняв заподлицо с нижним торцом и внутренней гранью (без фасок). Вторую пару подкосов приклейте к другой стойке.

2015-07-30_9-26-10

Приклейте собранные стойки с подкосами к бортикам платформы А, соединив их латунным стержнем и выровняв посередине над средними опорными брусками С.

4. Для крепления готовых стоек D/Е к собранной платформе А/В/С возьмите латунный стержень толщиной 5 мм и отпилите кусок длиной 108 мм, который поможет выровнять стойки. Нанесите полоску клея вдоль нижнего края каждой сборки подкосов и стойки с внутренней стороны. Вставьте латунный стержень в отверстия стоек (фото В). Приклейте стойки с подкосами к бортам платформы, центрируя их над парой средних ножек С. Когда клей высохнет, удалите латунный стержень.

Рычаг с накладками

1. Выпилите заготовку для рычага F. Сделайте копию шаблона рычага и с помощью аэрозольного клея прикрепите ее к заготовке. Выпилите рычаг и отшлифуйте до контурной линии. Удалите шаблон.

Примечание. Показанное на шаблоне сквозное отверстие диаметром 5 мм просверлите после приклеивания накладок G.

2. Из материала толщиной 19 мм выпилите заготовку размером 35×305 мм для накладок G. Сделайте две копии шаблона накладки и прикрепите их к заготовке, используя аэрозольный клей. Выпилите накладки и отшлифуйте их по контуру.

3. С помощью сверлильного станка просверлите в кромках накладок G отверстия диаметром 3 и 5 мм в местах, указанных на шаблоне.

2015-07-30_9-30-17

Зажав деталь в деревянные ручные тиски, отфрезеруйте на накладках G фаски шириной 3 мм в местах, указанных на шаблоне.

Краткий совет! Для точного совмещения деталей и латунного стержня требуется аккуратно просверлить 5-миллиметровые отверстия. Чтобы центр отверстия в твердой кленовой древесине располагался точно в нужном месте, вместо обычного спирального сверла используйте сверло с центральным острием. А чтобы отверстия были соосны, убедитесь, что столик сверлильного станка установлен точно под углом 90° к оси сверления.

Теперь отфрезеруйте фаски шириной 3 мм вдоль указанных кромок и торцов накладок с обеих сторон (фото С). Удалите шаблоны. Для безопасной обработки этих небольших деталей удерживайте их с помощью деревянных ручных тисков, а также уменьшите до минимума зазоры вокруг фрезы, вставив в монтажную пластину сменное кольцо подходящего диаметра. Если на вашем фрезерном столе такая возможность не предусмотрена, воспользуйтесь «Советом мастера» внизу, в котором описан простой альтернативный вариант.

Совет мастера

Нет пластины со сменными кольцами? Используйте накладку!

Есть простой и быстрый способ сделать такую накладку. Она закроет просвет вокруг фрезы, став беззазорной пластиной, и обеспечит надежную поддержку мелких деталей, позволяя безопасно их обрабатывать. При этом она обойдется вам совсем недорого — для ее изготовления требуется лишь обрезок оргалита.

  • Выпилите из 6-миллиметрового оргалита кусок достаточного размера, чтобы можно было без помех перемещать по нему деревянные ручные тиски с зажатой в них деталью.
  • Просверлите посередине куска отверстие, в которое должен свободно проходить подшипник фрезы.
  • Немного опустив фрезу, наденьте на ее подшипник кусок оргалита с отверстием и прикрепите его к фрезерному столу с помощью струбцин или двухстороннего скотча.
  • Включите фрезер и поднимите фрезу чуть выше, чем требуется для фрезерования фаски.
  • Опустите фрезу до нужной высоты и сделайте фаски на деталях.

4. Места приклеивания накладок G обозначены на шаблоне рычага F. Приклейте к рычагу одну накладку и зафиксируйте ее струбциной. Когда клей высохнет, просверлите в рычаге отверстие диаметром 5 мм для латунного стержня (фото D). Затем при клейте к рычагу вторую накладку, выровняв отверстия с помощью латунного стержня (фото Е).

2015-07-30_9-31-15

(Фото D) Приклеив к рычагу-стреле F одну из накладок G, просверлите в рычаге отверстие диаметром 5 мм через отверстие накладки. (Фото E) Приклейте с другой стороны вторую накладку G, выровняв ее с помощью латунного стержня, вставленного в осевое отверстие.

Изготовьте ящик противовеса

1. Выпилите из дощечки толщиной 6 мм боковые Н, а также переднюю и заднюю I стенки и дно J. Дополнительно выпилите еще одну деталь дна, чтобы использовать ее в качестве проставки при сборке ящика. Разметьте, опилите и отшлифуйте угловые скосы на боковых стенках Н (рис. 2). Теперь соберите ящик (фото F и G).

2015-07-30_9-34-52

(Фото F) Нанесите клей на торцевые кромки дна J. Струбцинами прижмите к ним переднюю и заднюю стенки I, вставив между ними выравнивающую проставку. (Фото G) Теперь нанесите клей на кромки дна, задней и передней стенок I/J. Струбцинами прижмите к ним боковые стенки Н.

2. Отфрезеруйте на внешней стороне боковых стенок Н фаски шириной 3 мм (рис. 2).

2015-07-30_9-36-35

3. Из материала толщиной 13 мм выпилите накладки К и просверлите в них сквозные отверстия диаметром 6 мм, используя сверло с центральным острием. Затем сделайте угловые скосы шириной 6 мм. Из-за небольших размеров отшлифуйте эти детали вручную с помощью шлифовальной колодки и наждачной бумаги № 100.

4. Приклейте накладки К к боковым стенкам Н, выровняв их по центру с отступом 13 мм сверху, и зафиксируйте струбцинами.

Завершение

1. Просверлите в рычаге F направляющее отверстие 1,5×6 мм для шурупа с головкой-кольцом (рис. 3). Затем просверлите отверстие 1,5×10 мм в верхнем торце рычага для стержня-зацепа длиной 16 мм. Вверните в отверстия шуруп с кольцом и зацеп, оставив выступ 6 мм.

2015-07-30_9-37-13

2. Для изготовления пращи возьмите два отрезка шнура длиной 220 мм и кусок прочной ткани или замши размером 25×90 мм. С помощью шила сделайте у концов материала отверстия в указанных местах. Привяжите конец одного отрезка шнура к отверстию пращи, а второй конец — к кольцу шурупа на конце рычага. Затем привяжите к одному концу второго отрезка шайбу диаметром 6 мм, а оставшийся конец также привяжите к свободному отверстию пращи.

3. Перед установкой рычага-стрелы с накладками F/G между стойками D вверните шурупы 5×20 с потайной головкой в 3-миллиметровые отверстия накладок G на глубину около 13 мм (рис. 1). Затем вставьте собранный узел F/G между стойками, пропустив в отверстие латунный стержень-ось диаметром 5 мм и добавив 6-миллиметровые шайбы между накладками G и стойками D.

4. Для подвески ящика противовеса H/I/J/K закрепите на обеих накладках К рым-болты диаметром 6 мм с помощью гаек М6, не затягивая их (рис. 1). Затем наденьте кольца рым-болтов на шурупы, ввернутые в накладки рычага-стрелы, и затяните крепеж (фото Н и I).

2015-07-30_9-38-29

(Фото H) Наденьте рым-болты на шурупы, ввернутые в накладки G. Зафиксируйте рым-болты гайками. (Фото I) Вверните шурупы глубже в накладки G, чтобы надежно закрепить рым-болты. Противовес, однако, должен легко качаться.

5. Наконец отшлифуйте все детали катапульты наждачной бумагой зернистостью до 220 единиц и нанесите отделочное покрытие по своему выбору. Не терпится испытать метательную машину в действии? Прочтите вставку «Как стреляет катапульта», где даны советы по эффективному и безопасному использованию этой игрушки. Теперь пора объявлять противнику войну!

Как стреляет катапульта?

Принцип ее действия такой же, как и у гигантских боевых машин средневековья, но эта небольшая модель спроектирована как средство развлечения и предназначена для метания мелких предметов, например таких, как неочищенные лесные орехи или конфеты, чтобы метко попасть в коробку, корзину или другую цель. Для безопасности, а также для того, чтобы катапульта доставила максимум удовольствия, следуйте этим советам.

В целях безопасности

  • Наденьте защитные очки.
  • Никогда не цельтесь в человека или животное.
  • Не используйте для метания металлические или острые предметы.

Для стрельбы из катапульты

  • Положите в ящик-противовес небольшие грузы, например шайбы или монеты. Количество грузов зависит от типа бросаемого объекта, требуемой траектории его полета и дистанции стрельбы. Оптимальное количество грузов определяется опытным путем. В нашем случае потребовалось 14 шайб М6, чтобы бросить арахис в скорлупе на расстояние около 5 м.
  • Положите «снаряд» в пращу и наденьте шайбу, привязанную к свободному шнуру пращи на стержень- зацеп в верхнем торце рычага F. Примечание. Слегка отогните стержень-зацеп вверх или вниз, чтобы изменить момент броска и траекторию полета «снаряда».
  • Вытяните пращу вдоль платформы В, подняв противовес так, чтобы конец рычага-стрелы коснулся платформы. Направьте катапульту на цель и отпустите пращу, которая сделает меткий выстрел.

2015-07-30_9-45-33

2015-07-30_9-43-42

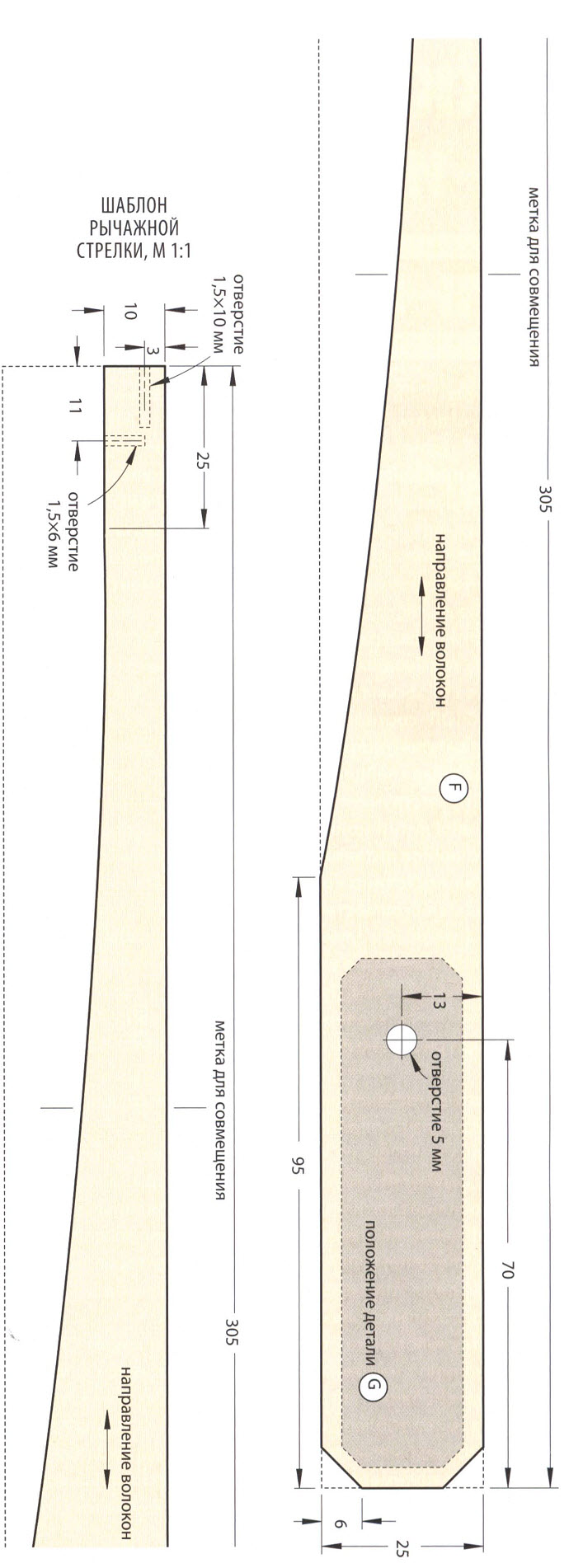

Шаблоны

2015-07-30_9-40-582015-07-30_9-42-012015-07-30_9-42-57
