Игра полоса препятствий для детей

Дорожки с желобками и препятствия можно расположить в любой конфигурации, и увлекательная игра, несмотря на простоту, будет длиться часами. И взрослые, и дети могут подолгу следить за шариками, катящимися по желобкам и перескакивающими с одной дорожки на другую. Части этого набора удерживаются на любой стальной поверхности, например, дверце холодильника или стенке стиральной машины благодаря магнитам.

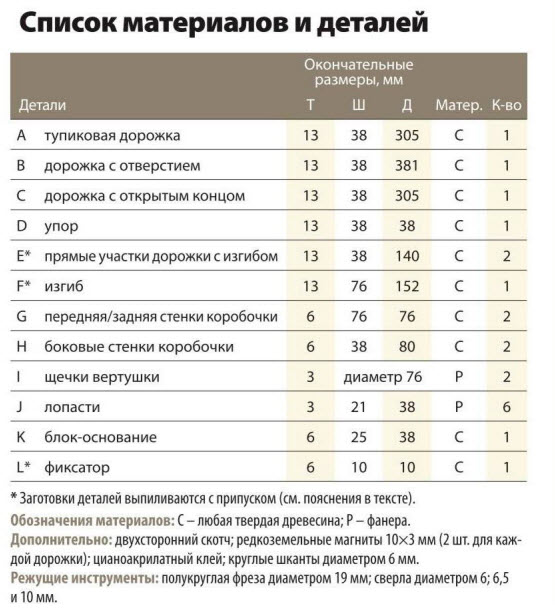

2015-06-27_13-16-47

Начните с прямых дорожек

1. Для каждой тупиковой дорожки А, а также дорожек с отверстием В и открытым концом С выпилите заготовку сечением 13 x 38 мм (рис. 1). А для каждой пары прямых участков Е дорожки с изгибами потребуется заготовка размером 13 x 38x 286 мм.

2015-06-27_13-24-14

Примечание. Все прямые участки дорожек не отличаются друг от друга и имеют одинаковые желобки. Поэтому вы можете изготовить несколько длинных заготовок и выпилить из них различные дорожки. Указанная длина дорожек служит лишь ориентиром. Сделайте столько дорожек, сколько хотите, и комбинируйте их по своему усмотрению.

2. Вставьте в цангу фрезера, закрепленного в столе, 19-милиметровую полукруглую фрезу и настройте ее вылет, равным 6 мм. Для тупиковой дорожки А и дорожки с открытым концом С отфрезеруйте желобок посередине ширины заготовок. Отпилите короткий упор D, сделайте скосы под углом 45° и приклейте его на место (рис. 1).

3. Посередине ширины кромки всех дорожек А, В, С просверлите углубления-цековки 10 x 3 мм в указанных местах для установки редкоземельных магнитов (рис. 1).

4. В дорожке В просверлите 19-миллиметровое отверстие, отступив 19 мм от одного из торцов заготовки (рис. 1), а затем отфрезеруйте желобок, начинающийся от этого отверстия.




Как сделать дорожки с изгибами

1. Для каждого изгиба F выпилите заготовку размером 13 x 152 x 152 мм (рис. 2). Разделите квадрат на четыре равные части, отметьте центр и начертите две концентрические окружности радиусом 38 и 76 мм (фото А).

2. Просверлите в центре заготовки 6-миллиметровое отверстие. Изготовьте простое приспособление для фрезерования по кругу (рис. 3) и выровняйте его точно по оси полукруглой фрезы, установленной в фрезерный стол. С помощью двухстороннего скотча и продольного упора фрезерного стола зафиксируйте приспособление, чтобы оно не вращалось.

2015-06-27_13-28-03

Проведите через квадрат две пересекающиеся линии, делящие его на четверти, и отметьте центр для ножки циркуля.

2015-06-27_13-28-22

Постепенно поднимайте фрезу (не более чем на 2 мм) после каждого прохода и проверяйте глубину выборки, которая должна равняться 6 мм.



3. Настройте глубину фрезерования, равной 2 мм, наденьте квадратную заготовку для изгибов F на осевой шкант приспособления и включите фрезер. Медленно опустите заготовку по осевому шканту на вращающуюся фрезу и начинайте поворачивать. Не допускайте остановок, чтобы не возникли прижоги. Сделав проход, снимите заготовку, поднимите фрезу выше и повторите операцию (фото В).

2015-06-27_13-26-28

4. Распилите квадратную заготовку по центральной линии и разметьте скосы (фото С, рис. 2). Затем опилите скосы (фото D). Ленточной пилой выпилите изгибы по форме и отшлифуйте кромки, чтобы удалить все следы пиления.

2015-06-27_13-30-56

Опилите первый скос под углом 54°. Переверните заготовку изгиба F и сделайте второй скос. Накладка поперечного упора стабилизирует заготовку и предотвращает появление сколов.

2015-06-27_13-31-07

Притирайте скосы смежных деталей друг к другу, чтобы распределить клей равномерно. Сожмите их на несколько минут, пока клей не схватится.











5. 0т заготовки для прямых участков Е отпилите два отрезка длиной 140 мм со скосом 36° на одном конце каждого из них (рис. 2). Приклейте прямые участки к изгибу F (фото Е). Дайте клею высохнуть в течение нескольких часов.

2015-06-27_13-37-21

Склейте коробочку

2015-06-27_13-35-23

Чтобы сжать склеиваемые детали коробочки, просто оберните их малярным скотчем. Удаляйте скотч только тогда, когда клей высохнет полностью.

1. Из 6-миллимегровой дощечки выпилите переднюю/заднюю G и боковые стенки Н (рис. 4). Высверлите углубления-цековки для магнитов на задней стенке. Нанесите клей на кромки передней и задней стенок и соберите коробочку (фото F). Когда клей высохнет, гладко отшлифуйте боковые стенки.

2. Окончательно отшлифуйте все части набора наждачной бумагой № 220, а затем вклейте в углубления редкоземельные магниты, используя цианоакрилатный («секундный») клей. Нанесите бесцветное покрытие. (Мы использовали полиуретановый лак в аэрозольном баллоне, нанеся три слоя с промежуточной шлифовкой мелкозернистой абразивной губкой.)

Как сделать вертушку

1. Циркулем разметьте на куске 3-миллиметровой фанеры две окружности диаметром 76 мм для щечек вертушки I. Не меняя раствор циркуля, разделите каждую окружность на шесть равных частей (фото G). Просверлите в центре отверстие диаметром 6,5 мм и выпилите щечки по контуру.

2015-06-27_13-38-22

Не меняя расстояние между ножками циркуля, поставьте его на линию окружности и сделайте метку, затем переставьте острие в эту метку и повторяйте операцию по всей окружности.

2015-06-27_13-38-31

Лопасти J имеют слишком малую площадь для склейки, поэтому, чтобы ускорить и упростить сборку вертушки, приклейте их к щечкам I цианоакрилатным («секундным») клеем.



2015-06-27_13-40-592. Из 3-миллиметровой фанеры выпилите лопасти J (рис. 5). Положите одну щечку I на верстак лицевой стороной вниз и вставьте в отверстие сверло (фото Н). Приклейте лопасти, выравнивая их по линиям и прижимая к сверлу. Приклеив все шесть лопастей на место, нанесите клей на их верхние кромки и приклейте вторую щечку, надев ее на сверло. Когда клей высохнет, аккуратно отшлифуйте или подрежьте заподлицо края лопастей, выступающие за щечки.

3. Из 6-миллиметрового материала выпилите опорный блок К, просверлите отверстия для магнитов и осевого шканта в местах, указанных на рис. 5. Вклейте в отверстие блока 6-миллиметровый шкант длиной 35 мм и насадите на него вертушку I/J.

4. Из 6-миллиметровой дощечки выпилите заготовку 10 x 127 мм для фиксатора L. Увеличенная заготовка позволит безопасно изготовить маленькую деталь. Просверлите в заготовке отверстие диаметром 6 и глубиной 3 мм, отступив 5 мм от торца. Затем отпилите фиксатор указанной длины (рис. 5), используя мелкозубую ножовку. Приклейте фиксатор на конец осевого шканта, когlа сборка и отделка вертушки I-L будут завершены.

Игра полоса препятствий для детейЧтобы игра принесла больше радости

После некоторых проб и испытаний мы готовы поделиться советами, как получить удовольствие от катания шариков.

  • Избегайте крутых горок. Потеряв несколько шариков, которые летели как пули при сильном наклоне дорожек, мы советуем скатывать их по более отлогой траектории.
  • Подгонка к основанию. Рельеф дверцы на некоторых современных моделях бытовой техники не обеспечивает плотного прилегания дорожек. Если необходимо, отшлифуйте задний край дорожки с помощью шлифовального барабана.

Как выбрать шарики. Стеклянные или каменные шарики даже с еле заметными неровностями могут выпрыгивать из желобков. Испытайте несколько разных, пока не найдете такие, которые всегда катятся одинаково. Но избегайте стальных шариков от подшипников — они часто останавливаются рядом с магнитами, удерживающими дорожки.
