Детский ксилофон из дерева

Несмотря на то, что вы можете извлечь только шесть нот, чудесные звуки этого нехитрого музыкального инструмента ласкают слух. Такой деревянный ящик с прорезями нетрудно изготовить, и он наверняка понравится детям.

Всего за несколько часов, используя только электролобзик, пильный и сверлильный станки, вы сумеете сделать современную версию старинного музыкального инструмента. Конструкция состоит из деталей, соединяемых встык, а для сборки нужен только клей. Звуки, издаваемые каждым ксилофоном, уникальны. Чтобы больше узнать об этом, прочитайте заметку об этих музыкальных инструментах в конце статьи.

Сначала изготовьте детали

1. Возьмите 19-мидлиметровую доску из твердой древесины, не имеющую сучков, трещин и других дефектов, и выпилите из нее заготовку верхней панели А по указанным в «Списке материалов» размерам. (Мы использовали падук и красный дуб. Вместо них можно взять амарант, махагони, розовое дерево, березу или клен. Вели хотите, сделайте все детали из досок одной породы.)

2015-08-05_13-11-14

Подложив доску, чтобы на выходе сверла не было сколов, просверлите в верхней панели А два сквозных отверстия диаметром 10 мм в местах, указанных на шаблоне.

2. Сделайте копию шаблона верхней панели и с помощью аэрозольного клея прикрепите ее к заготовке. Просверлите сквозные отверстия диаметром 10 мм для пилки электролобзика в местах, указанных на шаблоне (фото А).

3. Чтобы сделать в верхней панели криволинейные пропилы и сформировать язычки, вставьте в электролобзик узкую пилку с мелкими зубьями. Начав с отверстия № 1 и двигаясь по линиям шаблона, выпилите по контуру язычок 1 (фото В). Затем выпилите язычки 2 и 3 (фото С). Теперь проденьте пилку в отверстие № 2 и таким же способом выпилите язычки 6, 5 и 4.

2015-08-05_13-11-45

Вставьте пилку в первое отверстие и обходите язычок 1 по контуру снаружи. Затем, снова начав с отверстия, сделайте пропил вдоль другого края язычка.




2015-08-05_13-12-02

Сформировав первый язычок, опилите второй вокруг верхнего конца и по внутреннему краю. Затем выпилите третий язычок.

4. Из 19-миллиметровой доски, не имеющей дефектов, выпилите торцевые стенки В, дно С, боковые стенки D, большие бобышки Е и маленькую бобышку F.

Теперь соберите ксилофон

1. Приклейте торцевые стенки В ко дну С и, выровняв края деталей, зафиксируйте их струбцинами (рис. 1). Чтобы не ухудшить качество звука, все детали ящика должны плотно прилегать друг к другу. Когда клей высохнет, приклейте на место одну из боковых стенок D.

2015-08-05_13-14-11

2. Завершите сборку, приклеив большие Е и маленькую F бобышки к торцевым стенкам В, дну С и боковой стенке D. Затем приклейте на место верхнюю панель А и вторую боковую стенку D (фото D).

2015-08-05_13-15-39

Нанесите клей на открытые кромки деталей и прижмите струбцинами вторую боковую стенку D, чтобы закончить сборку.

Добавьте ручки и ножки

1. Выпилите заготовку размером 19x185x222 мм для ручек G и ножек Н. Отпилите от нее две полоски шириной 25 мм для ручек и четыре полоски шириной 19 мм для ножек (из каждой полоски получится две ножки).

2. Выпилите посередине кромки каждой ручки G шпунт 8×8 мм (рис. 1), в который будет вкладываться для хранения ручка молоточка I.

3. Опилите фаску шириной 13 мм на обоих концах ручек G и четырех заготовках ножек Н. Затем отпилите под углом от каждого конца заготовок ножки длиной 54 мм, переворачивая заготовку перед каждым распилом для правильной ориентации скосов на каждой паре ножек. Отшлифуйте ручки наждачной бумагой зернистостью до 220 единиц (грит).

2015-08-05_13-16-46

Приклейте ручку G к боковой стенке D, выровняв ее по месту с помощью проставки.

4. Чтобы приклеить на место ручки G, выпилите из 6-милли- метрового оргалита проставку размером 38×305 мм и проведите на одной ее стороне поперечные линии на расстоянии 41 мм от концов. Поставьте ксилофон на ровную поверхность дном вверх. С помощью проставки приклейте ручку к боковой стенке D (фото Е) и зафиксируйте ее струбцинами. Затем приклейте вторую ручку с другой стороны ящика.

5. Склейте четыре пары ножек Н в конфигурации, показанной на рис. 1. (Для плотного смыкания угловых стыков мы стягивали детали малярным скотчем.)

2015-08-05_13-17-11

Повернув ножки Н фасками вниз, приклейте их ко дну ящика, прижимая к квадратным проставкам на углах.

6. Чтобы все ножки выступали на 16 мм за стенки ящика (рис. 1а), выпилите из 6-миллиметрового оргалита четыре квадратные проставки размерами 19×19 мм и натрите их края парафином, чтобы они не приклеились к ножкам. С помощью двухстороннего скотча прикрепите проставки на каждом углу ящика с нижней стороны вровень с краями. Гладко отшлифуйте склеенные ножки. Затем поставьте ящик на под ставки высотой 50 мм, облегчающие работу со струбцинами (фото F).

Теперь нужно сделать молоточки

2015-08-05_13-18-25

Положив резиновый шарик на отверстие диаметром 20 мм и удерживая его струбциной, просверлите в нем отверстие 6×13 мм.

1. От круглого дубового стержня диаметром 6 мм отделите два отрезка длиной 318 мм для ручек I.

2. Чтобы просверлить отверстия точно по центру резиновых шариков диаметром 25 мм, которые будут служить головками молоточков (рис. 1), установите в сверлильный станок сверло Форстнера диаметром 20 мм. Зафиксируйте на столике станка обрезок доски и просверлите в нем сквозное отверстие для точного позиционирования шарика. Закрепите в патроне станка сверло диаметром 6 мм. Затем, прижав шарик к отверстию в доске, просверлите в нем отверстие глубиной 13 мм (фото G). Лучше использовать шарики из резины средней мягкости, которые можно приобрести в магазинах товаров для хобби. Теперь приклейте шарики к ручкам молоточков резиновым клеем.

Отделка

2015-08-05_13-19-01

Сложите кусок наждачной бумаги пополам и отшлифуйте пропилы и просветы между язычками, последовательно уменьшая размер абразивных зерен.

1. Тщательно удалите все следы клея и отшлифуйте ксилофон наждачной бумагой № 220, смягчая острые ребра и углы.

2. Чтобы избавиться от торчащих волокон, мешающих свободному движению язычков, и получить чистые линии контуров, отшлифуйте пропилы и просветы между язычками (фото Н).

3. Тщательно удалите пыль и нанесите три слоя бесцветного лака. (Мы использовали полуматовый полиуретановый лак с межслойной шлифовкой наждачной бумагой № 220.) Чтобы ксилофон не скользил от вибраций, наклейте на ножки Н резиновые демпферы (рис. 1). Теперь возьмите в руки молоточки и, легко ударяя по язычкам, насладитесь удивительными звуками.



Детский ксилофон

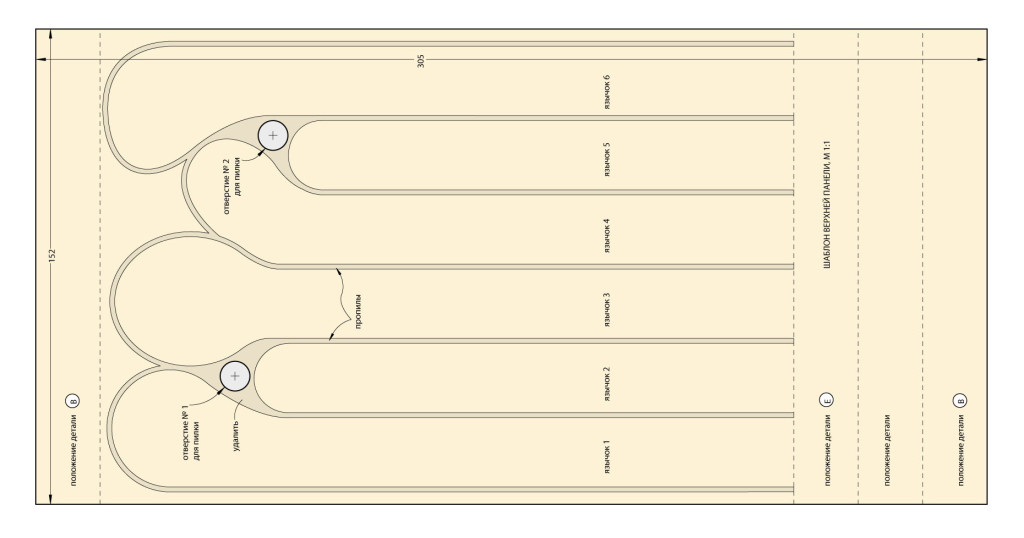

Шаблоны

tongue-drum





2015-08-05_13-20-31 2015-08-05_13-20-49
