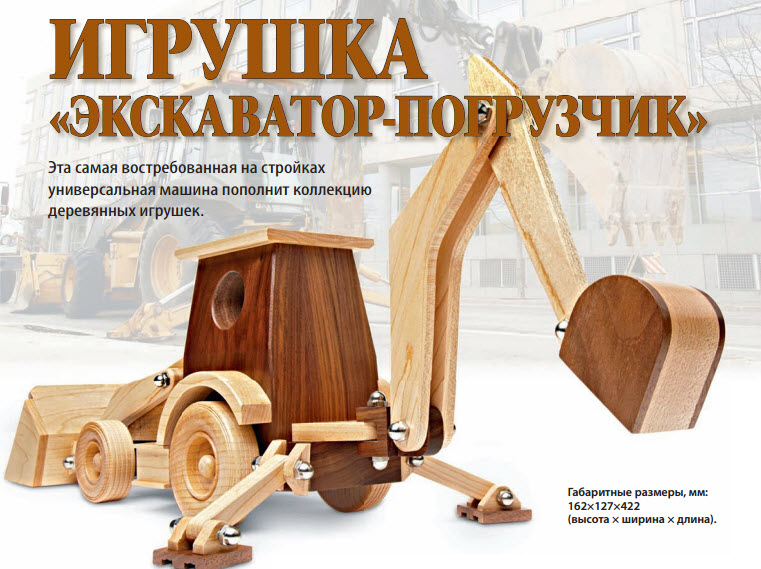

Игрушка

Подобно знаменитым швейцарским ножам с многочисленными подвижными лезвиями, эта многоцелевая колесная машина может выполнять множество задач. Например расчистить передним погрузчиком площадку для игры и высыпать содержимое ковша на пол, опустить дополнительные опоры и прокопать траншею в ворсистом ковре с помощью задненавесного экскаватора.

Сначала сделайте прочное шасси

1. Из 25-миллиметровой ореховой доски выпилите шасси А. Аэрозольным клеем прикрепите к одной стороне бумажную копию шаблона шасси. Просверлите в центре одного торца отверстие диаметром 9 мм (фото А) и сделайте в указанном месте осевое отверстие (рис. 1).

2016-07-26_12-50-55

Для устойчивости и надежной фиксации закрепите шасси А в деревянных ручных тисках. Затем просверлите осевое отверстие в центре переднего торца.

2016-07-26_12-50-40

Быстро удалить следы пиления и добиться четкости линий во внутренних углах вырезов можно с помощью напильника и наждачной бумаги № 100.

2. Выпилите шасси А ленточной пилой и отшлифуйте по контуру. Подровняйте вырезы напильником и наждачной бумагой (фото В). Отпилите от переднего края шасси полоску шириной 13 мм и отложите этот отрезок в сторону (прочтите «Совет мастера»). Смочите бумажный шаблон уайт-спиритом, чтобы размягчить клей, удалите его и окончательно отшлифуйте шасси.

2016-07-26_12-55-19

Примечание. В ходе работы удаляйте бумажные шаблоны и окончательно шлифуйте детали наждачной бумагой220 сразу после того, как завершите обработку их формы.

СОВЕТ МАСТЕРА. Заполните пустоту, чтобы отпилить чисто. Перед тем как отпилить передний край шасси А, вставьте обрезок между накладкой поперечного (углового) упора и вырезом в детали. Обрезок не даст появиться сколам и сдвинуться отпиленной части в сторону.




3. Склейте из кусков 25-миллиметровой ореховой доски блочную заготовку для кабины В и опилите до размеров, указанных в «Списке материалов». Приклейте бумажную копию бокового шаблона и просверлите в указанном месте отверстие диаметром 32 мм. Опилите ленточной пилой передний и задний скосы, сохранив обрезок от переднего скоса.

4. Прикрепите аэрозольным клеем копию заднего шаблона кабины к задней грани заготовки В, верните на место передний обрезок, закрепив его двухсторонним скотчем, и опилите боковые скосы (фото С). Гладко отшлифуйте четыре скоса, чтобы они стали плоскими. Краткий совет! После шлифовки наклейте полоску малярного скотча на переднюю грань кабины, чтобы правильно ориентировать её при сборке. Отфрезеруйте 2-миллиметровые фаски вокруг отверстий, боковых и верхних рёбер кабины, но оставьте нижние рёбра острыми. Приклейте кабину В к шасси А (фото D).

2016-07-26_12-52-08

Снова прикрепите обрезок от передней стороны кабины (В) на место, чтобы придать устойчивость заготовке при опиливании боковых скосов.

2016-07-26_12-52-14

Убедитесь, что передняя сторона кабины В направлена к вырезам в шасси А. Затем приклейте кабину на расстоянии 22 мм от заднего края шасси.

5. Из кусков толстой кленовой доски склейте блочную заготовку для капота С и опилите до указанных размеров. Приклейте к заготовке бумажные копии бокового и верхнего шаблонов. Просверлите в указанных местах отверстия, затем сделайте на переднем торце поперечные пропилы, имитирующие радиаторную решетку. Ленточной пилой опилите скосы и гладко их отшлифуйте. Шлифуя заднюю грань, прикладывайте капот к шасси А и кабине В для проверки угла. Капот должен плотно прилегать к обеим деталям. Отфрезеруйте 3-миллиметровые скругления вдоль верхних и передних рёбер капота, затем приклейте его на место (фото Е).

2016-07-26_12-52-20

Сначала слегка прижмите капот С к шасси А, затем придвиньте его к кабине В второй струбциной и затяните первую.

6. По указанным размерам выпилите балку переднего моста D и просверлите отверстия (рис. 1а).

Краткий совет! Надежно зафиксируйте маленькую заготовку в деревянных ручных тисках, чтобы ваши пальцы не оказались рядом со сверлом.

2016-07-26_12-55-59

7. Возьмите сборку из шасси, кабины и капота А/В/С и сохранённый обрезок шасси. Приклейте обрезок снизу к капоту, выровняв с передней стороной (фото F).

2016-07-26_12-56-46

Проденьте 9-миллиметровую ось в отверстие переднего отрезка и вставьте в шасси А, чтобы выровнять детали при склейке. Зафиксируйте их, как показано на фото.

Добавьте другие детали

1. Из 19-миллиметровой кленовой доски выпилите две заготовки: одну размером 25×152 мм для подножек Е, а другую размером 45×203 мм для крыльев F. Отложите заготовку для крыльев в сторону. Установите в пильный станок пазовый диск толщиной 19 мм и выпилите на заготовке для подножек по центру широкой грани канавку глубиной 3 мм. Отпилите от заготовки две подножки и отложите их в сторону.

2. Возьмите заготовку для крыльев F и прикрепите к ней аэрозольным клеем две копии шаблона крыла. Выпилите детали ленточной пилой по контуру и отшлифуйте, затем отфрезеруйте 2-миллиметровые фаски вдоль верхнего ребра с наружной стороны, чтобы получилась пара зеркально симметричных крыльев.

2016-07-26_12-56-55

Временно установите на место колесо с осью. Приклейте крыло F, прижав к подножке Е и выровняв зазор вокруг колеса.

3. Насухо (без клея) прикрепите подножку Е к шасси А (рис. 1). Приклейте крыло F к кабине В, выровняв один конец детали с задней стороной кабины, а второй прижав сверху к подножке (фото G). Затем приклейте подножку к шасси и проделайте то же самое с другой стороны.

4. Выпилите из 6-миллиметровой дощечки крышу G и сделайте 3-миллиметровые фаски на нижних рёбрах (рис. 1). Приклейте крышу к кабине В, выровняв по центру, чтобы свесы со всех сторон были одинаковыми.

5. Прикрепите аэрозольным клеем бумажную копию шаблона шарнирного блока к 10-миллиметровой дощечке. Просверлите в указанном месте отверстие, затем выпилите и отшлифуйте шарнирный блок Н по контуру. Приклейте деталь на место (рис. 1).

6. Выпилите две кленовые заготовки размерами 6x14x254 мм. Сделайте 12 копий шаблона проушины и приклейте по шесть к каждой заготовке. Просверлите, где указано, отверстия, выпилите проушины I из заготовок и гладко отшлифуйте их кромки. Отложите готовые детали в сторону.

Изготовление фронтального погрузчика

1. Соедините лицом к лицу две кленовые заготовки размерами 10x48x140 мм с помощью двухстороннего скотча. Прикрепите к одной стороне пакета аэрозольным клеем бумажную копию шаблона рычагов стрелы, просверлите в указанных местах отверстия, выпилите и отшлифуйте рычаги J по контуру. Разъедините детали и отфрезеруйте 2-миллиметровые фаски по периметру с обеих сторон.

2. Из 6-миллиметровой кленовой дощечки выпилите по указанным размерам заднюю, верхнюю и нижнюю стенки ковша К, L, М, сделав на кромках скосы (рис. 2 и 2а). Срежьте уголки верхней стенки, затем отфрезеруйте фаски в указанных местах.

2016-07-26_12-59-17

3. Как при изготовлении рычагов стрелы, скрепив пару заготовок и приклеив шаблон боковой стенки ковша N, выпилите две одинаковые детали, оставляя припуск снаружи контурных линий.

4. Приклейте заднюю стенку ковша К к нижней М, выровняв задние края и торцы.

Краткий совет! Нанесите тонкий слой клея на одну из деталей и слегка притирайте её к другой поверхности. Затем выровняйте обе детали. Сжать детали ковша струбцинами непросто, поэтому удерживайте сборку рукой, пока клей не схватится.

Дайте клею высохнуть, затем добавьте к этой сборке верхнюю стенку L.

2016-07-26_12-57-02

Сократите время шлифовки, прижимая нижнюю и боковые стенки ковша М, N при склейке к верстаку, чтобы выровнять их.

5. Приклейте к сборке K/L/M боковые стенки N и зафиксируйте струбциной (фото Н). Когда клей высохнет, положите на верстак лист наждачной бумаги и отшлифуйте края боковых стенок вровень с остальными поверхностями ковша.

6. Возьмите четыре изготовленные ранее проушины I. Подготовьте отрезки резьбовой шпильки М5 для временного крепления рычагов стрелы J к капоту С и проушинам (рис. 2 и 4, фото I). Временно установите на место колеса, вставив оси в отверстия шасси А, затем приклейте проушины к задней стенке ковша К.

Займитесь экскаватором

1. Аэрозольным клеем прикрепите к ореховой заготовке размером 25x25x203 мм бумажные копии бокового и верхнего шаблонов шарнирного узла (О). Просверлите 5-миллиметровые отверстия в указанных местах и выпилите вырезы (фото J).

2016-07-26_13-00-47

Соединив резьбовыми шпильками проушины I с рычагами стрелы J, приклейте их к задней стенке ковша К, выровняв посередине.

2016-07-26_13-00-54

Закрепите на накладке поперечного (углового) упора стопор, чтобы края вырезов располагались одинаково, затем удалите лишний материал между пропилами.

2. Закрепите на поперечном (угловом) упоре высокую деревянную накладку и прижмите к ней заготовку шарнирного узла О, выровняв контур выреза на шаблоне с пильным диском. Двухсторонним скотчем закрепите рядом с заготовкой стопор из обрезка доски (фото К). Сделайте пропил, разверните заготовку на 180° и сделайте второй пропил. Удалите лишний материал между пропилами, сделав дополнительно один-два прохода, затем отпилите от заготовки деталь указанной длины.

2016-07-26_13-01-02

Высокий стопор из обрезка поможет закрепить заготовку под прямым углом к столу и сделать симметричный второй пропил с другой стороны.

3. Сделав копии соответствующих шаблонов, выпилите из 10-миллиметрового материала нижние и верхний рычаги Р, Q для стрелы экскаватора. Просверлите в указанных местах отверстия и сделайте фаски.

4. Приклейте к кленовой заготовке размером 38x45x57 мм бумажную копию шаблона центральной части ковша. Выпилите ленточной пилой внутреннюю часть детали, оставляя небольшой припуск. Временно оставьте внешние стороны заготовки нетронутыми, обработайте внутреннюю часть шлифовальным барабаном до линии контура.

5. Выпилите две ореховые заготовки размерами 6x51x64 мм для боковых стенок S. Как при изготовлении стрелы погрузчика и боковых стенок ковша, скрепите обе заготовки двухсторонним скотчем, прикрепите шаблон и распилите вдоль косой линии, оставив небольшой припуск. Криволинейный контур выпиливать пока не нужно. Разъедините детали и удалите шаблон. Приклейте боковые стенки к центральной части R вровень с одним длинным ребром и открытой стороной. Когда клей высохнет, опилите заднюю сторону ковша и отшлифуйте.

2016-07-26_12-59-50 2016-07-26_12-59-55

6. Из заготовки размером 6x16x152 мм выпилите и отшлифуйте проушины Т для ковша экскаватора, пользуясь шаблоном. Возьмите изготовленный ранее верхний рычаг стрелы Q. Приклейте проушины к центральной части ковша R (фото L, рис. 3а).

2016-07-26_13-02-48

Приклейте проушины Т к ковшу, прижимая их к верхнему рычагу стрелы Q, но не слишком плотно. Удалите рычаг, перед тем как оставить склейку для просушки.

Теперь — боковые опоры

1. Выпилите по соответствующему шаблону и отшлифуйте рычаги боковых опор U. Просверлите в указанных местах отверстия и отфрезеруйте 2-миллиметровые фаски с обеих сторон.

2. Выпилите ореховую заготовку размером 6x25x152 мм для опорных плит V. Сделайте 6-миллиметровые пазы на одной стороне (рис. 4а), затем отпилите от заготовки детали указанной длины.

3. Возьмите сделанные ранее проушины I и временно прикрепите по четыре из них к каждому рычагу опор U с помощью отрезка резьбовой шпильки и колпачковых гаек (рис. 4). Отшлифуйте обе сборки (фото М).

2016-07-26_13-02-55

Чтобы выровнять в одной плоскости грани всех четырех проушин I, слегка отшлифуйте их на ровной поверхности, покрытой наждачной бумагой №150. Добейтесь, чтобы все четыре грани прилегали к столу.

4. Приклейте опорную плиту V к проушинам I на одном конце каждого рычага U, выровняв проушины посередине. Когда клей высохнет, приклейте эти сборки к шасси А по одной (фото N). Вклейте выхлопную трубу в отверстие капота С.

2016-07-26_13-04-35

Удерживайте в одном положении рычаг боковой опоры U, прижимая проушины I к шасси А. Убедитесь, что опорная плита V плотно прилегает к столу.

5. Снимите крепёжные детали и дополнительно отшлифуйте все места, которые в этом нуждаются. Нанесите отделочное покрытие. (Мы три раза распыляли полуматовый нитролак из аэрозольного баллона.) Установите на место колёса (рис. 1), вклеив деревянные оси в отверстия. Соберите остальные узлы игрушки с помощью резьбовых шпилек и колпачковых гаек (рис. 3 и 4), добавив в каждую гайку каплю синего герметика для фиксации резьбовых соединений. Затяните гайки так, чтобы детали погрузчика, экскаватора и боковых опор могли поворачиваться, но оставаться на месте в любом положении.

2016-07-26_13-04-03

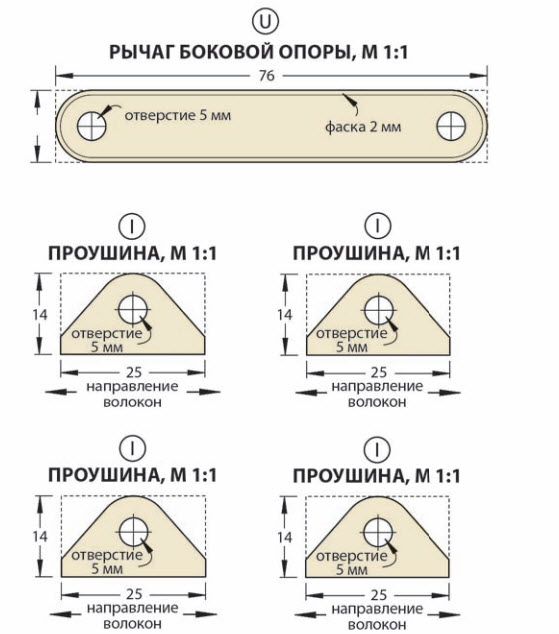

Шаблоны

2016-07-26_13-05-302016-07-26_13-06-12
