Игрушка

Будьте уверены — юному оператору понравится поднимать тяжелые грузы с помощью этой деревянной машины.

Прежде чем ваш малыш с головой уйдет в видеоигры, сделайте для него подарок, помогающий развивать воображение, — этот мощный подъемный кран.

  • Габариты: высота — 635 мм; радиус действия стрелы — 345 мм; колея — 197 мм; колесная база — 289 мм.
  • Ручная лебедка поднимает и опускает стрелу и бадью.
  • Благодаря поворотной опоре башенная конструкция плавно поворачивается, чтобы переместить груз.
  • Широкое шасси с восемью спаренными колесами обеспечивает устойчивость и мобильность на стройплощадке. (При наличии токарного станка вы быстро выточите нужное количество колес. Готовые деревянные колеса можно приобрести в магазинах товаров для хобби и творчества.)
  • Вам потребуется небольшое количество ровных обрезков и несколько шурупов. Остальные мелочи также наверняка найдутся в вашей мастерской.

ОСВОЕНИЕ МАСТЕРСТВА

  • Узнайте, как зафиксировать на столике сверлильного станка круглые детали.

Сделайте шасси

2015-07-14_12-08-01

Разметьте центры отверстий для колесных осей в шасси А. Струбциной прижимая шасси к упору сверлильного столика, поочередно сверлите отверстия глубиной 38 мм.

1. Для шасси А, кабины G и противовеса Н выпилите заготовку размером 38x159x305 мм. (Мы выбрали орех.) Продольным распилом отделите от одного края заготовки брусок шириной 38 мм и отложите его в сторону, чтобы после сделать из него кабину и противовес. Остаток заготовки опилите до размеров шасси А, указанных в «Списке материалов».

2. Разметьте на заготовке шасси А передний и задний скосы (рис. 1). Опилите их ленточной пилой и гладко отшлифуйте. Затем вставьте в патрон сверлильного станка 9-милли- метровое сверло, зафиксируйте упор на расстоянии 13 мм от оси сверления и сделайте с обеих сторон шасси отверстия для колесных осей (фото А) Окончательно отшлифуйте деталь.




2015-07-14_12-22-36

Склейте мачту и стрелу

2015-07-14_12-10-29

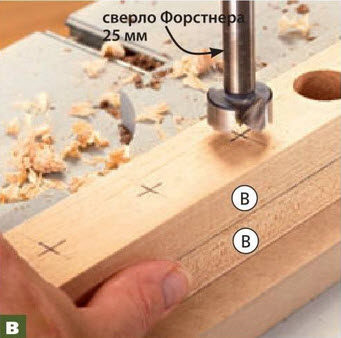

Скрепите двухсторонним скотчем боковые детали В, разметьте центры и просверлите отверстия сквозь обе детали.

1. Для боковых деталей В и просгавок С выпилите две заготовки размерами 19x38x660 мм. (Мы использовали клен.) Из каждой заготовки сделайте одну боковую деталь и одну проставку. Закрепите в патрон сверлильного станса сверло Форстнера диаметром 25 мм и сделайте в каждой боковой детали пять отверстий (рис. 2, фото В)

2015-07-14_12-24-22

2. Для сборки мачты подготовьте пару прижимных планок размерами 19x57x610 мм. (Мы взяли обрезки МДФ.) Оклейте одну сторону прижимных планок малярным скотчем, чтобы избежать их приклеивания к деталям. Наклейте скотч на одну сторону каждой боковой детали В, ограничивая места расположения проставок С в соответствии с рис. 2. (Толщины скотча достаточно, чтобы удержать прижимные планки от смещения и легко удалить излишки клея.) Склейте детали мачты (фото С и D).

2015-07-14_12-11-23

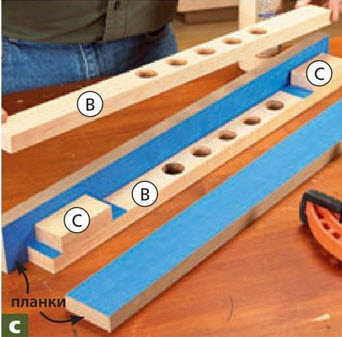

Приклейте проставки С к одной боковой детали В. Нанесите клей и положите сверху вторую боковую деталь мачты.

2015-07-14_12-11-35

Зафиксируйте детали между выравнивающими планками, а затем сожмите струбцинами вертикально. Нижняя проставка С и обе боковые детали В должны быть выровнены у основания.

3. Разметьте на боковой детали В мачты центр 5-миллиметрового отверстия для оси стрелы (рис. 2). С помощью сверлильного станка сделайте отверстие, вставив между боковыми деталями мачты обрезок толщиной 19 мм для предотвращения сколов.

2015-07-14_12-13-48

Когда клей высохнет, снимите струбцины и планки, разметьте скос на верхнем конце мачты и опилите его ленточной пилой.

4. Сделайте на мачте В/С верхний скос (рис. 2, фото Е) и гладко отшлифуйте. Затем отшлифуйте 3-миллиметровые скругления на верхних углах боковых деталей В и верхней проставки С. Вставьте в цангу фрезера, закрепленного в столе, кромочную фрезу и отфрезеруйте фаски шириной 2 мм вдоль краев отверстий и внешних ребер мачты (кроме нижних). Окончательно отшлифуйте мачту.

5. Для изготовления передней D и задней Е проставок стрелы острогайте заготовку размером 35×560 мм до толщины 6 мм (мы взяли орех) и распилите ее на части указанной длины. Ленточной пилой сделайте скос на передней проставке и сужение на задней (рис. 3). Отшлифуйте опиленные кромки.

2015-07-14_12-26-062015-07-14_12-26-51

2015-07-14_12-28-09

Как и при сборке мачты, подготовьте прижимные рейки 19x19x610 мм и наклейте малярный скотч, чтобы выровнять проставки D, Е между боковыми деталями F для склейки.

6. Для боковых деталей стрелы F возьмите кленовую заготовку размером 19x35x5 72 мм, распилите ее вдоль по толщине надвое и острогайте обе планки. Вклейте проставки D, Е между боковыми деталями F (рис. 4 и фото F).

7. Когда клей высохнет, сделайте в задней проставке Е с помощью сверлильного станка 2,5-миллиметровое отверстие для шнура, 5-миллиметровое отверстие для оси и еще одно 5-миллиметровое отверстие у переднего конца стрелы (рис. 4). Перед сверлением переднего отверстия вставьте между боковыми деталями F обрезок толщиной 6 мм, чтобы предотвратить появление сколов на выходе сверла. Затем разметьте два сужения, выпилите их ленточной пилой и отшлифуйте до линий разметки. Отшлифуйте также 3-миллиметровые закругления на концах стрелы и отфрезеруйте 2-миллиметровые фаски вдоль всех ребер. Окончательно отшлифуйте готовую стрелу.

Добавьте кабину и противовес

1. Возьмите отложенную ранее заготовку для кабины G и противовеса Н. Разметьте у одного из ее концов центр отверстия посередине ширины (рис. 1а). Сверлом Форстнера диаметром 25 мм сделайте отверстие, используя сверлильный станок. Затем ленточной пилой опилите скос шириной 10 мм, отшлифуйте его и отпилите кабину от заготовки. Отфрезеруйте 2-миллиметровые фаски на краях отверстия и внешних ребрах кабины. Окончательно отшлифуйте деталь.

2015-07-14_12-32-15

Нанесите немного клея на кабину G и приклейте ее к мачте В/С впритык к стреле D/E/F, зафиксировав струбциной.

2. Прежде чем прикрепить кабину G к мачте В/С, вставьте стрелу между боковыми деталями мачты В и отрезок резьбовой шпильки в отверстия обеих частей. Затем приклейте кабину к боковым деталям В (рис. 1 и фото G). Теперь временно снимите стрелу с мачты.

3. Из остатка ореховой заготовки выпилите по указанным размерам противовес Н. Отфрезеруйте фаски на его ребpax (рис. 1) и окончательно отшлифуйте деталь. Приклейте противовес к стреле D/E/F, выровняв его посередине ширины с отступом 13 мм от заднего конца.

Изготовьте лебедку

1. Из 12-миллиметровых дощечек выпилите боковины I. Двухсторонним скотчем соедините их лицом к лицу. Разметьте по рис. 5а центры отверстий и просверлите их 6-миллиметровым сверлом, используя сверлильный станок. Разметьте на одном углу скос, опилите его ленточной пилой и отшлифуйте. Затем отшлифуйте небольшие закругления на внешних углах, разделите детали и окончательно их отшлифуйте.

2015-07-14_12-36-46

2. Выпилите платформу лебедки J, убедившись, что ее ширина соответствует общей толщине мачты В/С и обеих боковин I. Отфрезеруйте фаску вдоль верхнего переднего ребра (рис. 5). Просверлите монтажные отверстия для крепления основания к боковым деталям мачты В. (Для шурупов диаметром 4,2 мм диаметры монтажных и направляющих отверстий равны 4 и 2,8 мм соответственно.)

2015-07-14_12-33-18

Через отверстия в боковинах лебедки I просверлите 5-миллиметровые отверстия для резьбовых шпилек сквозь мачту В/С.

3. Струбцинами прикрепите боковины I к платформе J (рис. 5). Просверлите отверстия и вверните шурупы. (Для шурупов диаметром 3,5 мм диаметры монтажных и направляющих отверстий равны 3,5 и 2,4 мм соответственно.) Вставьте мачту В/С между боковинами лебедки и через их отверстия просверлите отверстия в боковых деталях В мачты. Вверните шурупы. Теперь с помощью сверлильного станка сделайте сквозные 5-миллиметровые отверстия в мачте (фото Н).

2015-07-14_12-34-10

Установите поворотную опору посередине шасси А, поверните лебедку с мачтой в сторону для доступа к нижнему фланцу и отметьте центры отверстий для шурупов.

4. Перевернув лебедку с закрепленной мачтой, расположите посередине нижней стороны основания J поворотную опору, просверлите направляющие отверстия и вверните шурупы (рис. 1). Затем поставьте лебедку с мачтой на шасси А и отметьте центры отверстий для крепления поворотной опоры (фото I). Снимите мачту и лебедку с шасси, чтобы просверлить отверстия для шурупов.



5. Возьмите два отрезка 6-миллиметрового деревянного стержня-шканта длиной 102 мм и приклейте катушку посередине каждого из них (рис. 5). Когда клей высохнет, просверлите в катушках и шкантах посередине сквозное отверстие диаметром 2,5 мм.

2015-07-14_12-35-44

6. В четырех деревянных ручках-кнопках рассверлите осевое отверстие до диаметра 6 мм на глубину 10 мм. Как зафиксировать ручки на сверлильном станке, описано в «Совете мастера» внизу.

Совет мастера

Как безопасно удерживать круглые детали при сверлении

Пытаясь рассверлить отверстия в точеных ручках-кнопках, вы сталкиваетесь с двумя трудностями: как удерживать вертикально деталь со сферической поверхностью на ровном столике и как предотвратить ее вращение при погружении сверла в древесину. Есть простой способ убить сразу двух зайцев. В обрезке доски высверлите углубление 19хб мм. Наклейте поверх него кусок двухстороннего скотча размером 38×38 мм (фото внизу слева). Выровняйте ручку над центром углубления и с силой прижмите ее к обрезку. Теперь, прижимая обрезок к упору станка, установите сверло точно над осевым отверстием ручки и можете начинать сверление (фото внизу справа). Этот метод годится и для деревянных шаров.

2015-07-14_12-29-52 2015-07-14_12-30-02

Отделка и сборка

1. Снимите поворотную опору, мачту В/С и боковины I с платформы лебедки J. Осмотрите все детали и, если требуется, дополнительно их отшлифуйте. Наденьте колеса и бадью на 6-миллиметровый стержень и подложите под его концы толстые обрезки. Чтобы нанести отделочное покрытие на деревянные оси, не затрагивая их концы, которые будут вклеиваться в отверстия, возьмите обрезок толстого бруска и, просверлив в нем восемь 10-миллиметровых отверстий, вставьте в них оси. Затем сделайте шесть 6-миллиметровых отверстий с интервалом не менее 50 мм в другом обрезке. Вставьте в четыре из них короткие шканты и насадите на их концы ручки-кнопки. Оберните малярным скотчем один конец каждого стержня с катушкой, а вторые концы вставьте в оставшиеся отверстия обрезка. Нанесите бесцветное покрытие на все детали игрушки. (Мы использовали полуматовый лак в аэрозольном баллоне, который наносили четыре раза с промежуточной шлифовкой наждачной бумагой № 320. Колеса после просушки каждого слоя обрабатывали мягкой щеткой из латунной проволоки.)

Игрушка "Подъемный кран" своими руками2. Наденьте на каждую ось колесо и шайбу. Вклейте оси в отверстия шасси А, вставляя между колесом и шайбой тонкую пластиковую прокладку, чтобы колеса могли свободно вращаться.

3. Шурупами прикрепите к платформе лебедки J одну из боковин I (рис.5). Наденьте на каждый стержень с катушкой шайбу, пружину и еще одну шайбу, вставьте их в отверстия боковины лебедки. Добавьте еще две шайбы с пружиной на каждый стержень и установите вторую боковину лебедки, чтобы стержни с катушками оказались между двумя боковинами. Наденьте еще по одной шайбе на выступающие снаружи концы стержней и насадите ручки-кнопки, смазав их отверстия клеем.

4. Прикрепите к платформе лебедки мачту В/С. Подготовьте два отрезка резьбовой шпильки М6 длиной 92 мм (на 10 мм больше ширины основания) и проденьте их сквозь отверстия боковин I и мачты (рис. 5). Нанесите на концы шпилек немного специальной пасты-фиксатора и наверните колпачковые гайки. Прикрепите поворотную опору шурупами к платформе J лебедки, а затем к шасси А.

5. Теперь возьмите еще два отрезка резьбовой шпильки длиной 67 и 29 мм. Вставьте стрелу D/E/F/H между боковыми деталями мачты В. Проденьте длинный отрезок шпильки в осевые отверстия (рис. 1). Нанесите пасту-фиксатор и наверните колпачковые гайки. Короткий отрезок вставьте в отверстия на переднем конце стрелы и также закрепите его с помощью колпачковых гаек, нанеся пасту-фиксатор.

6. Отрежьте шнур длиной 61 см и завяжите на одном его конце узел. Проденьте его сверху через отверстие в задней проставке стрелы Е, затем через отверстие в задней катушке и завяжите второй узел. Лишнюю часть шнура намотайте на катушку, вращая ручки-кнопки.

7. Отрежьте шнур длиной 183 см, проденьте его в отверстие передней катушки и завяжите узел. Затем проведите шнур в просвет между передней и задней проставками стрелы D, Е, через верхнюю проставку мачты С и между передней проставкой и передней резьбовой шпилькой. Привяжите к концу шнура грузовой крюк и намотайте свободный излишек шнура на катушку. Наконец, повесьте на крюк небольшую бадью. Не забудьте надеть рукавицы и защитную каску, перед тем как включить двигатель и дать волю воображению!

2015-07-14_12-37-29 2015-07-14_12-37-53
