Колыбель для куклы

Эта игрушечная мебель разработана для кукол ростом около 45 см, но вы можете изменить размеры по своему усмотрению.

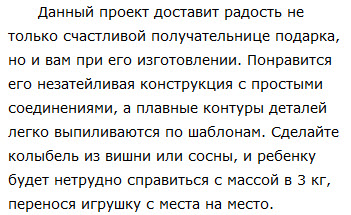

2015-07-30_11-48-44











Сначала подготовьте детали колыбели

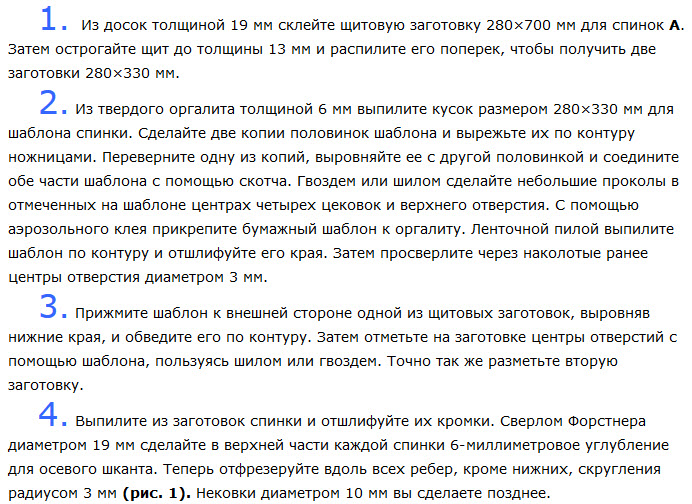

2015-07-30_11-51-01



Колыбель для куклы схема

2015-07-30_11-35-325. По указанным в «Списке материалов» размерам выпилите бортики В. Затем, наклонив пазовый диск на угол 15° (рис. 1 и 1а), сделайте в них с внутренней стороны шпунты 6×6 мм с отступом 6 мм снизу для вставки дна С. После этого опилите скосы под углом 15° вдоль нижних кромок.

6. Из 6-миллиметрового оргалита выпилите кусок размером 64×127 мм для профильного шаблона, с помощью которого будете размечать бортики В, а позднее стойки Е и проножку G. Сделайте копию профильного шаблона и с помощью аэрозольного клея прикрепите ее к оргалиту. Выпилите шаблон по контуру и отшлифуйте его края. Затем просверлите отверстия диаметром 3 мм в местах, указанных на бумажном шаблоне.

7. Для определения положения профильного шаблона на бортиках В рассмотрите рис. 1. Затем разметьте верхние края бортиков (фото А). Опилите детали по контуру и тщательно отшлифуйте кромки. Отфрезеруйте вдоль верхних ребер скругления радиусом 3 мм.

2015-07-30_11-36-07

С помощью шаблона разметьте верхние края бортиков В. Используя линейку, соедините концы разметки прямой линией.

8.   Из 6-миллиметровой фанеры выпилите дно С. Теперь окончательно отшлифуйте спинки, бортики и дно абразивом зернистостью до 220 единиц.




Сборка колыбели

2015-07-30_11-36-33

Установите бортики В с отступом 6 мм от краев спинки А, используя проставки толщиной 6 мм.

1. Отпилите от круглого деревянного стержня диаметром 19 мм два шканта длиной 32 мм и вклейте их в верхние углубления-цековки спинок А.

2. Соберите насухо (не склеивая) спинки, бортики В и дно С (фото В). Сверлом Форстнера диаметром 10 мм сделайте цековки глубиной 6 мм в размеченных ранее местах спинок А. Просверлите в центре цековок раззенкованные направляющие отверстия (рис. 1). Затем вверните шурупы.

3. С помощью 10-миллиметрового пробочного сверла сделайте из остатков досок 12 пробок-заглушек длиной 10 мм. (Если вы планируете тонировать колыбель, тщательно подбирайте материал для пробок по цвету и текстурному рисунку, чтобы они не выделялись, а для лучшего внешнего вида направления волокон пробки и окружающей древесины должны совпадать.) Отложите четыре пробки в сторону. Остальные пробки вклейте в цековки. Когда клей высохнет (лучше оставить колыбель для просушки на ночь), отшлифуйте пробки заподлицо.

Изготовьте опорную раму

1. C помощью кольцевого резака-балеринки сделайте из 13-миллиметровой дощечки два диска диаметром 38 мм для шайб D. Зажмите диск с деревянной подкладкой в тиски сверлильного станка и рассверлите центральное отверстие до диаметра 19 мм. Проделайте то же самое со вторым диском, затем отшлифуйте обе шайбы и отложите их в сторону.

2. Выпилите стойки Е, опоры F и проножку G, а также паз шириной 51 мм на внешней стороне опор и соответствующий фальц на внутренней стороне стоек (рис. 1) для соединения вполдерева.

2015-07-30_11-39-35

3. Разметьте радиусы закруглений на верхних углах опор F и вырезы снизу (рис. 2). Опилите опоры по форме и гладко отшлифуйте.

2015-07-30_11-36-44

Приложив шаблон к внутренней стороне стойки Е и выровняв с верхним краем фальца, разметьте профиль на стойке.

4. С помощью профильного шаблона разметьте стойки Е (рис. 1). Разметьте контуры нижней части стоек с внутренней стороны (фото С). Затем выровняйте закругленный край шаблона с верхом стойки и разметьте контур с внутренней стороны, обведя шаблон полностью. После этого через 3-миллиметровое отверстие шаблона гвоздем или шилом наметьте центр 19-миллиметрового отверстия для осевого шканта. Соедините прямыми линиями контуры по обоим краям стойки. Точно так же разметьте вторую стойку.

5. Опилите обе стойки Е по контуру и отшлифуйте. Сверлом Форстнера диаметром 19 мм сделайте по намеченной точке в каждой стойке цековку глубиной 13 мм.

2015-07-30_11-56-53

Вишневая древесина придает колыбели особую теплоту и традиционность. А с помощью краски можно сделать и обычную сосновую древесину не менее привлекательной.

6. С помощью профильного шаблона разметьте концы проножки G (рис. 1). Соедините контуры прямыми линиями, затем выпилите деталь и отшлифуйте опиленные кромки. Отфрезеруйте скругления радиусом 6 мм вдоль верхних и нижних ребер проножки.

7. Приклейте стойки Е к опорам F, фиксируя струбцинами. Когда клей высохнет, отфрезеруйте скругления радиусом 6 мм вдоль верхних ребер и по краям нижних вырезов обеих сборок, как указано на рисунке. Сверлом Форстнера диаметром 10 мм сделайте цековки глубиной 6 мм на внешней стороне стоек. Раззенкованные монтажные отверстия в глубине цековок делайте только в указанных местах.

Отпилите от круглого деревянного стержня диаметром 19 мм два шканта длиной 38 мм. Вставьте шканты насухо (без клея) в верхние цековки стоек. Теперь приклейте шайбы-проставки D к стойкам, надев их на шканты, и зафиксируйте струбцинами. Удалите шканты.

Окончательная сборка и отделка

1. Поставьте центральные метки на обоих концах проножки G сверху и посередине ширины стоек Е с внутренней стороны.

2. Выпилите из обрезков две подкладки толщиной 22 мм для выравнивания проножки относительно стоек.

3. Установив подкладки под концы проножки, прижмите к ней струбцинами собранные стойки с опорами E/F (фото D), выравнивая центральные метки. Теперь в середине цековок стоек просверлите направляющие и монтажные отверстия, раззенкуйте их (рис. 1) и вверните шурупы. Окончательно отшлифуйте собранную раму наждачной бумагой зернистостью до 220 единиц и удалите пыль.

2015-07-30_11-41-16

Положите проножку G на подкладки, зажмите ее между стойками рамы, просверлите направляющие отверстия и вверните шурупы.

2015-07-30_11-41-26

Натрите осевые шканты парафином, затем установите колыбель между стойками. Струбциной прикрепите колыбель к одной из стоек, чтобы ослабить крепление второй стойки.

4. Вывернув шурупы, отсоедините от рамы одну стойку с опорой. Проверьте, как вставляются осевые шканты спинок А в отверстия шайб- проставок D. Если требуется, шлифовкой уменьшите диаметр шкантов так, чтобы они входили без слишком большого зазора и легко вращались. Поддерживая свободный конец проножки 22-миллиметровой подкладкой, установите колыбель в раму (фото Е). Затем снова прикрепите к раме шурупами снятую ранее стойку с опорой. Наконец вклейте в цековки стоек отложенные ранее четыре пробки-заглушки. Дайте клею высохнуть в течение ночи и отшлифуйте пробки заподлицо с окружающей поверхностью.

5. Внимательно осмотрите собранную колыбель для выявления мест, нуждающихся в дополнительной шлифовке, и, если требуется, отшлифуйте все неровности, шероховатости и острые ребра. Тщательно удалите пыль. Для отделки вишневой древесины нанесите морилку, а затем два слоя бесцветного лака с промежуточной шлифовкой абразивом зернистостью 320 единиц.

6. Для отделки сосновой колыбели сначала нанесите два слоя грунтовки с промежуточной шлифовкой абразивом зернистостью 220 единиц, а затем пару слоев краски любого цвета.

Колыбель для куклы

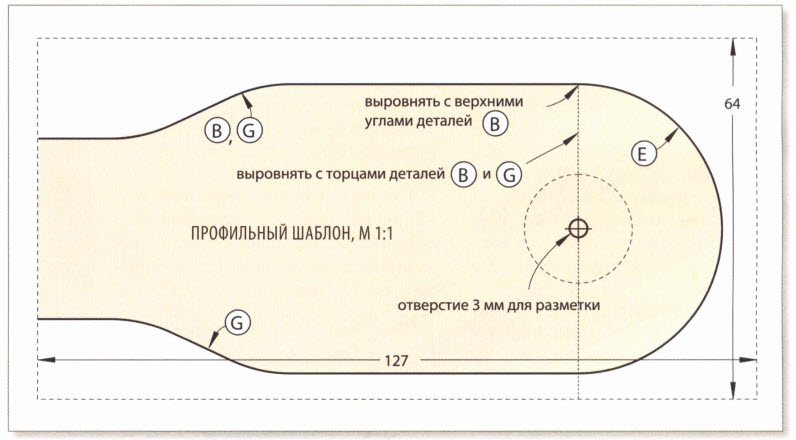

2015-07-30_11-43-23 2015-07-30_11-43-34Шаблоны

2015-07-30_11-52-452015-07-30_11-53-46
