Как сделать деревянный рубанок

В последние годы российский рынок наводнен различными инструментами. К сожалению, среди огромного их разнообразия нередко попадаются инструменты очень низкого качества, что проявляется в первые минуты работы с ними. Опасность получения травмы, испорченный материал, напрасная трата сил, времени и нервов — это лишь малая толика причин, из-за которых у новичка пропадает интерес мастерить изделия своими руками.

Но есть мастера, которые самостоятельно изготавливают инструмент, да так, что его и в руки взять приятно, и работать с ним удобно. Мы попросили проектировщика мебели, члена Союза дизайнеров России, мастера-исполнителя художественных работ по дереву 5-го разряда Александра Каштанова рассказать о том, как он это делает.

Мой учитель, талантливый художник-маркетрист, замечательный педагог Козяев Евгений Львович говорил: «Человека встречают по одежде, а мастера — по инструменту».

Он открыл мне не только мир наборного дерева, но и научил делать рубанки. Именно от него я получил представление о культуре ремесла краснодеревщика, понимание инструмента.

2015-07-29_18-01-20

Руки и глаза мастера-ремесленника — тончайшие, чуткие нивелиры качества, поэтому любимые инструменты не только удобные, надежные, но и обязательно красивые — их хочется взять в руки и не отпускать. А самый любимый инструмент — тот, который сделан под свою руку, в соответствии с собственными эстетическими канонами и который, в отличие от инструмента продающегося, уже несет в себе правильную геометрию, именную эргономику, собственные или подсмотренные новшества. Создание своего инструмента — вопрос отношения и к мастерству, и к собственному ощущению мастерства, проверка на оригинальность, на состоятельность, на зрелость.

Очень часто в столярной работе случается, что для определенной операции нужен специальный инструмент. Поиск и покупка необходимого оборудования — вопрос времени и денег, а теория и практика в изготовлении ручного инструмента позволяют самостоятельно сделать необходимое оборудование. Для мастера-любителя изготовление инструмента — хорошая практика и возможность получить инструмент более точный и удобный, чем недорогой, но требующий доводки промышленный экземпляр.




2015-07-29_18-01-51

Изготовление рубанков — мое хобби, а основная специальность — проектировщик мебели. Я проектирую как по индивидуальным заказам, так и промышленные вещи, но и сам с удовольствием столярничаю, делаю авторские стулья и мебель для себя. Столярные работы доставляют мне радость, а еще большее удовольствие приносит работа хорошим ручным инструментом. Так случилось, что в период моего ученичества по специальности краснодеревщик достойного инструмента в продаже не было, а в наследство от прадеда досталось несколько старых, довоенных европейских железок, и мой наставник посоветовал делать инструмент самостоятельно. Под его руководством я сделал первый рубанок — шерхебель. Мастер пожертвовал для меня одной из переклеенных им самим заготовок с выдержкой в десять лет.

Сейчас количество сделанных мной колодок перевалило на третий десяток. Что-то я сделал для себя, осваивая запас старого железа, что-то — в подарок знакомым мастерам. Снова вернуться к изготовлению рубанков меня подтолкнул интерес участников форума «Мастеровой». Оказалось, что практически забытая практика изготовления ручного инструмента интересна как профессионалам, так и любителям.

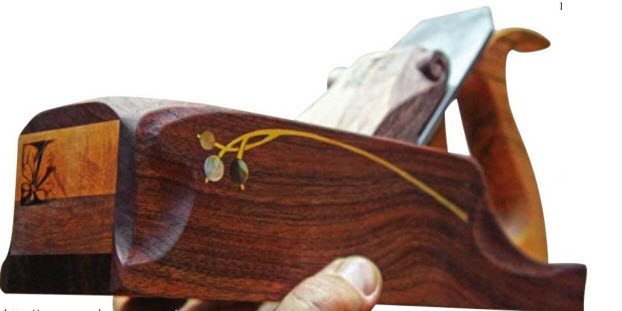

2015-07-29_18-02-12

Я, безусловно, не эксперт в рубанкостроении, но мой скромный опыт позволяет дать несколько советов тем, кто собирается делать рубанок для себя. Первое, с чего начинается работа над колодкой, — определение ее функции: будет ли это одинарный рубанок, или двойной, или калевка. Одинарный рубанок, предназначенный для черновой и чистовой обработки заготовок, конструктивно достаточно прост, но у него есть одна особенность: в зависимости от размера ротика он способен снимать достаточно толстую стружку при широком ротике, не забиваясь, но в ущерб качеству поверхности. Когда размер ротика небольшой, ситуация обратная: рубанок станет строгать чисто даже проблемные места, но забиваться при увеличении съема материала. Двойной рубанок (инструмент в котором устанавливается железка со стружколомом) предназначен для чистового строгания и может быть исполнен как с традиционным углом наклона постельки в 45°, так и с более тупым, в 50°, для обработки свилеватой древесины. Изготовление рубанка-калевки, предназначенного для профилирования поверхностей, выручит мастера при отсутствии фрезы необходимого профиля или когда требуется повторить профиль при реставрации или копировании.

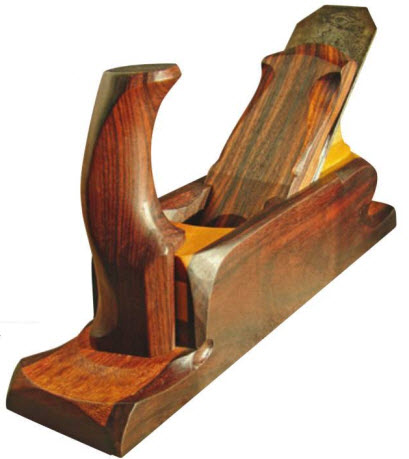

2015-07-29_18-02-49

Если функция определена или есть хорошая железка, делается чертеж. Сердце рубанка — его нож. Чем он лучше, тем более оправданны затраченные усилия по созданию инструмента. Чертежи колодок можно найти как в интернете, так и в литературе. После того как сделан чертеж, учитывающий геометрию ножа, можно приступать к формированию заготовки. Есть несколько вариантов изготовления колодки. Можно переклеивать заготовку с расчетом на классический метод, когда внутренние поверхности формируются извлечением материала из целикового тела, твердое красное дерево. Верхняя часть колодки также выполняется из твердого дерева, так как подвергается активному механическому воздействию. Внутренние слои колодки можно делать из более мягких пород — вишни, ореха, березы. Такой принцип формирования колодки облегчает ее обработку, позволяет варьировать массу, способствует стабильности формы. Материал должен быть без пороков, косослоя, иметь влажность 5-7%. При склейке необходимо сделать припуск на дальнейшую обработку. Склеить делянки можно качественным клеем ИВА или по-старинке — казеином с использованием цинубления, соблюдая правила переклеивания древесины. Колодку после склейки полагается выдержать перед обработкой несколько месяцев, лучше несколько лет, поэтому опытные мастера держат запас заготовок.

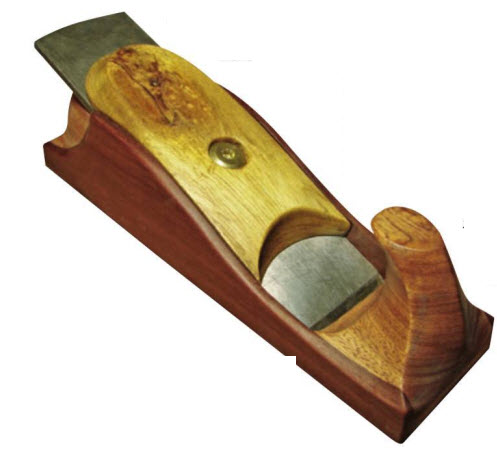

2015-07-29_18-03-09

Когда пакет готов к работе, базу формируют с подошвы, а затем строгают в размер. Перед разметкой важно определить направление волокон подошвы: при будущем строгании волокна не должны препятствовать скольжению. Если выбран метод изготовления колодки из одной заготовки, то после перенесения разметки с чертежа на деталь выборку полостей начинают с удаления материала из ротика рубанка. лучше выполнить на 4-6 мм вглубь. Удобно просверлить внутри ротика отверстия чуть меньшего диаметра, а можно использовать методы набора колодки из нескольких частей. Я предпочитаю склеивать заготовку из нескольких делянок и после необходимой обработки объединять пакет щеками рубанка.

Самая ответственная поверхность рубанка — подошва. От ее качества зависит срок службы инструмента. Она должна быть выполнена из твердой, желательно мелкопористой древесины без пороков, свили и косослоя. Традиционно для этого используют граб, клен, яблоню, грушу, но подойдет и ясень. Хороши и экзотические породы древесины — эбен, палисандр, которые облегчат летка и постельки.

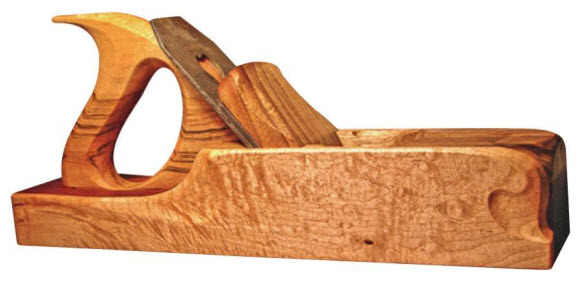

2015-07-29_18-03-58

Когда я делаю колодку с накладными щеками, то вначале пилением формирую плоскости ротика, летка и постельки, затем окончательно строгаю их торцовым рубанком. Склейку делаю по предварительной разметке внутри на щеках: сначала приклеиваю на щеку заднюю часть с плоскостью постельки, потом подклеиваю переднюю, после чего доклеиваю вторую щеку и заплечики. Далее изготавливается клин. Подгонка его требует особого внимания, так как от ее точности зависит надежность фиксации ножа и соответственно легкость настройки. Правильно подогнанный клин фиксирует железку без излишних усилий, практически при легком постукивании киянкой или крепком нажатии пальцами.

Особое удобство колодке придают эргономичные, выверенные по руке упоры, передний рожок и задний упор или ручка. Ручки, упоры, рожки сначала обрабатываю вчерне и врезаю в колодку, и только после довожу начисто. Произвожу первичную обработку и придаю формы с помощью выкружных пил, лобзика, сверл Форстнера. Рожок рубанка врезаю на скрытый шип «ласточкин хвост», а в торец, примыкающий к колодке, ставлю шкант или шип. При формировании упоров важно помнить об их постоянном контакте с ладонями и пальцами. Я стараюсь делать упоры максимально удобными, гладки ми, без резких граней. Окончательно обрабатываю упоры с помощью ножа, полукруглых стамесок и цикли. Когда сняты фаски, выполнены окончательная подгонка и доводка рубанка, шлифую поверхности, затем слегка их смачиваю, даю высохнуть, снимаю ворс и повторяю процедуру. Отделку рубанка можно производить разными способами. Я использую три-пять слоев тикового масла. Можно использовать тиковое

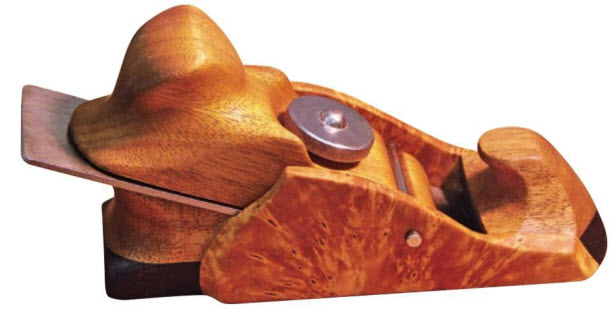

2015-07-29_18-04-15

или льняное масло в качестве предварительного слоя с последующим покрытием полиуретановым лаком или спиртовым шеллаком. Не покрываются следующие поверхности: подошва, постелька, соприкасающиеся поверхности клинышка и заплечиков. Для удобства отделки рубанка вместо ножа устанавливают точный макет из фанеры или дерева, надежно фиксируют в колодке, после чего производят отделку. Недавно вместе с талантливым мастером-маркетристом Андреем Веденским я сделал рубанок «Рубуль».

Инструмент выполнен в стиле, слегка напоминающим барокко; в оформлении щек использована техника маркетри по мотивам орнаментов стиля буль из шпона капа американского ореха и сплава нейзильбер. Колодка, щеки, передний упор и клин — из американского ореха; подошва — макассар; ручка — из европейского ореха. В этом рубанке сочетаются мои представления об эргономике, технической эстетике классического двойного рубанка, опыт и технологии изготовления инструмента. Хочу отметить, что интерес читателей форума и журнала к деревянным рубанкам возродил и обогатил мой личный опыт, заставил вернуться к изготовлению инструмента после продолжительного перерыва.

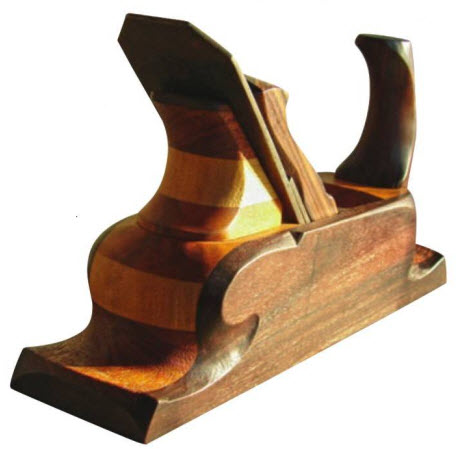

2015-07-29_18-04-28
