Подставка для фрез с образцами профилей

Расположите небольшие отрезки профилей рядом с фрезами, которыми они делаются, и вам не придется тратить время на поиски нужного инструмента.

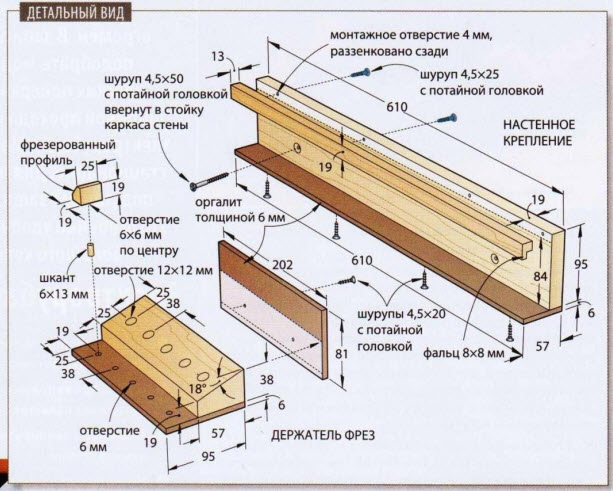

Польза этого простого решения очевидна. Вы можете поставить такой держатель на верстак или сделать настенное крепление, чтобы повесить рядом с фрезерным столом. Показанный на рисунке внизу держатель имеет длину 202 мм, но его можно удлинить в соответствии с имеющимся количеством фрез разного профиля. Для каждой добавляемой фрезы нужно увеличить длину на 38 мм. Для фрез большого диаметра, например филеночных (фигарейных), следует прибавить больше. Небольшие фрезы можно располагать через каждые 25 мм. Мы изготовили длинное настенное крепление, чтобы в будущем можно было добавить еще несколько держателей.

2015-08-05_10-30-46

2015-08-05_10-29-45Для изготовления основания со скосом выпилите заготовку размером 38x57x202 мм. Используя для безопасности толкатель, опилите продольный скос под углом 18° и с помощью двухстороннего скотча соедините две получившиеся части заготовки, как показано на фото справа. Затем, просверлив в основании отверстия диаметром 12 и глубиной 12 мм, отделите держатель от обрезка.

Чтобы сделать образцы профилей для каждой фрезы, которая будет храниться в держателе, выпилите заготовки длиной не менее 200 мм и просверлите в каждой 6-миллиметровое отверстие на расстоянии 13 мм от одного конца. Отфрезеруйте на каждой заготовке профиль отдельной фрезой. Отпилите отрезок длиной 25 мм от каждой заготовки и вклейте в ранее просверленное отверстие шкант 6×13 мм. Вы сможете вынимать образцы профилей из держателя, чтобы приблизить их к обрабатываемому участку кромки на детали. Это также дает возможность при необходимости менять фрезы и переставлять их из одного отверстия в другое, что наверняка пригодится в будущем.

Подставка-держатель для фрез с образцами профилей
