Скоблящие и отрезные резцы

Из ассортимента токарных инструментов наиболее востребованными являются желобчатые резцы, исполняющие звездные роли. Но им не обойтись без поддержки отрезных резцов и скребков, которым достаются ключевые роли второго плана.

Скоблящие токарные инструменты (скребки), появившись в древние времена почти одновременно с началом токарной обработки древесины, до сих пор считаются необходимыми в арсенале современных токарей. С их помощью легко решаются разные токарные задачи, например, формирование валиков или выборка полостей. Мы покажем, как использовать их, а также отрезные резцы.

Обязательно обзаведитесь несколькими хорошими скребками

В отличие от настоящих токарных резцов (рейера или мейселя), фаска скребков не прилегает к поверхности токарной заготовки и не прижимает волокна древесины в процессе резания. Поэтому сколы и вырывы при продольном точении скребками возникают чаще.

2015-08-08_9-45-53

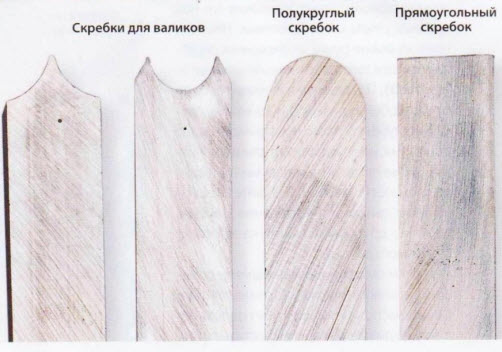

Несмотря на это, скребки имеют немало достоинств: их режущей части можно придать любые очертания с помощью заточки, что позволяет формировать на деталях повторяющиеся элементы рельефа с отменной точностью, как это делается фасонными скребками для формирования валиков (фото вверху). А полукруглый скребок служит эффективным и простым в использовании инструментом для точения полости в торце заготовки сосуда.

Только острый скребок будет эффективным

Прямоугольные и полукруглые скребки можно сделать острыми с помощью настольного точила. Наклоните подручник на 10°, чтобы получить фаску под углом 80°. Слегка касаясь концом лезвия абразивного диска, поворачивайте полукруглый скребок (фото А) и передвигайте прямой скребок из стороны в сторону (фото В), придавая режущей кромке требуемые очертания. Некоторые токари дополнительно полируют режущую кромку для удаления заусенца, чтобы обработанная таким инструментом поверхность была более гладкой.

2015-08-08_9-46-45 2015-08-08_9-46-58




2015-08-08_9-48-37

Фасонный скребок для точения валиков затачивают на плоском камне, прижимая к нему переднюю грань инструмента (фото С). Хотя заточенные с помощью точила скребки работают лучше, затачивать фасонный инструмент со стороны фаски не рекомендуется, чтобы не исказить контур режущей кромки.

Научитесь работать с фасонными скребками

Начните с установки подручника токарного станка параллельно оси точения и чуть выше центра. Положите скребок на подручник горизонтально, направив его под прямым углом к оси заготовки. Немного приподнимите ручку, чтобы кончик скребка коснулся заготовки ниже линии центра (фото D). Плавным движением опустите ручку, чтобы поднимающийся кончик сделал неглубокую проточку, однако в конце движения, не опуская ручку слишком низко, снова приведите инструмент в горизонтальное положение. Сделайте несколько таких движений, постепенно углубляя проточку до формирования на заготовке требуемого рельефа.

2015-08-08_9-53-01

Перед тем как сформировать валики с помощью фасонного скребка, обточите заготовку (или ее часть, на которой нужно сделать валики) до диаметра верхней части валиков.

Формируя валики скребком, оставляйте в середине верха небольшой плоский участок, который затем будет скруглен шлифовкой (фото Е). Попытки полностью сформировать профиль валика скребком часто приводят к появлению заметных сколов.

Скребок — лучший инструмент для точения в торец

Трудно найти более эффективный инструмент для выборки полости в торце заготовки, чем полукруглый скребок шириной 12 мм. Он отлично справляется с задачей, и процесс легко контролируется. Зажмите заготовку в патроне и установите подручник у ее торца. Положите скребок на подручник и поднимите ручку, совмещая кончик скребка с центром заготовки (фото F). Подавайте резец в центр вращающейся заготовки, а затем отведите ручку вправо к задней стороне станка (фото G)

2015-08-08_9-53-59 2015-08-08_9-54-08

Удерживайте ручку на одной высоте, чтобы кончик скребка всегда оставался на линии центра. Последовательно выбирайте полость, удаляя материал от центра к ободку, до получения требуемой глубины и формы. Уточняйте форму, перемещая инструмент вдоль подручника и изменяя положение точки вращения при повороте ручки.

2015-08-08_9-54-16

Уменьшить образование сколов можно, если наклонить инструмент на угол 45°, опустив вниз его ручку (фото Н). При этом скребок вместо скобления начинает резать древесину.

Вам понравятся отрезные резцы

2015-08-08_9-55-27Берите в руки отрезной резец, когда нужно выточить круглый шип на конце детали или канавку, сделать контрольные проточки до необходимого диаметра и конечно же отделить от заготовки законченную деталь или разрезать заготовку на несколько частей. Используйте отрезные резцы только в тех случаях, когда волокна древесины параллельны оси точения. Сечение клинка отрезных резцов может быть прямоугольным или ромбическим, как показано на фото вверху. Стандартный плоский клинок шириной 3 мм подходит для большинства работ. Более широкие резцы (6 и 10 мм) будут полезны при формировании круглых шипов, но их труднее контролировать при глубоком внедрении в заготовку. Похожий на нож плоский отрезной резец шириной 1,6 мм позволяет сохранить почти непрерывным текстурный ‘рисунок, например при отделении крышки от коробочки. Клинки ромбовидного сечения (обычно шириной 5 мм в самой широкой части) меньше застревают при глубоком внедрении в заготовку.

2015-08-08_9-56-23Правильно заострите кончик отрезного резца

Угол, образованный обеими фасками отрезного резца, может быть равен 45-80° (фото I). Точность здесь не нужна. При меньшем угле резец работает агрессивно, а при большем — дольше остается острым. Угол заточки определите опытным путем.

Желая заточить резец, установите подручник электроточила так, чтобы фаска резца прилегала к дирку, поставьте клинок на подручник и перемещайте из стороны в сторону. Переверните инструмент и подточите вторую фаску, добиваясь, чтобы образованная фасками режущая кромка была прямой и перпендикулярной. У резцов ромбовидного сечения фаски должны сходиться в самой широкой части клинка.

Главная задача отрезного резца

Перед работой с любым отрезным резцом установите подручник токарного станка параллельно заготовке и чуть ниже центра. Опирая кромку резца на подручник, направьте клинок перпендикулярно заготовке и коснитесь ее кончиком резца в точке, соответствующей положению часовой стрелки в 10:30 (глядя со стороны заднего центра) (фото J). Поднимите ручку, поворачивая инструмент на подручнике так, чтобы режущий кончик перемещался по дуге от точки 10:30 к центру (фото К). Вынимайте резец из проточки прямым перемещением назад.

2015-08-08_9-56-57 2015-08-08_9-57-06

Продолжайте делать такие резы, пока не достигнете нужной глубины. Возможно, потребуется немного расширить глубокую проточку, чтобы уменьшить трение клинка о ее стенки. Для этого передвиньте резец на половину его ширины в сторону остатка заготовки, а затем сделайте, как и раньше, проточки отточки 10:30 к центру. Попеременно делайте резы с правой и левой стороны до достижения требуемой глубины.

Разносторонний бедан заменит несколько резцов

Обязанный своим появлением французским токарям, резец- бедан чаще используется как косой резец-мейсель. Но, по словам эксперта Брайена Симмонса, 10-миллиметровый бедан может заменить прямоугольный скребок и широкий отрезной резец.

2015-08-08_9-57-40«Сделав фаску под углом 60- 70°, я могу делать проточки шириной 10 мм и шипы. С шипами этот резец справляется очень быстро. Если пользоваться им как скребком, он удобен для формирования углубления в торце заготовки, чтобы крепить их в патроне», — говорит Брайен.

Трапециевидное сечение клинка уменьшает трение о стенки глубоких проточек и обеспечивает чистую поверхность в левом углу при формировании углублений. Бедан реже застревает в древесине, чем 12-миллиметровый прямоугольный скребок. Его клинок толще, чем у большинства скребков, поэтому меньше вибрирует.

«Но не пытайтесь использовать бедан вместо тонкого отрезного резца, — предупреждает Брайен. — Например, когда вы точите коробочки, узкий резец позволит сэкономить материал, и линии текстурного рисунка на деталях будут казаться непрерывными».
