Центрирование пластиковой подошвы фрезера

Произведя такую наладку, вы избавитесь от неточностей при настройке.

Если пластиковая подошва фрезера смещена на доли миллиметра, все фрезерные операции могут закончиться неудачей. Это особенно важно для точности работы с копировальными втулками, например, при изготовлении соединений типа «ласточкин хвост» с помощью шипорезного приспособления. Но точно установить подошву соосно цанге нетрудно, используя центровочный конус, и это поможет избежать ошибок. Вот как это делается.

Центровочный конус для точной наладки

2015-06-26_13-53-28

Конусы Rigid/DeWalt состоят из двух частей, и положение стержня можно менять. Они, как и конусы Bosch, а также MLCS подходят к фрезерам с цангами двух разных диаметров. Конус Bench Dog рассчитан только на цанги диаметром 12 мм.

Если в комплекте с фрезером не было центровочного конуса, необходимо его приобрести, однако, они редко продаются отдельно, как другие принадлежности. Тем не менее все эти конусы подходят почти ко всем фрезерам с одинаковым диаметром цанги. В некоторых случаях конус может оказаться слишком велик и не входить в отверстие подошвы.

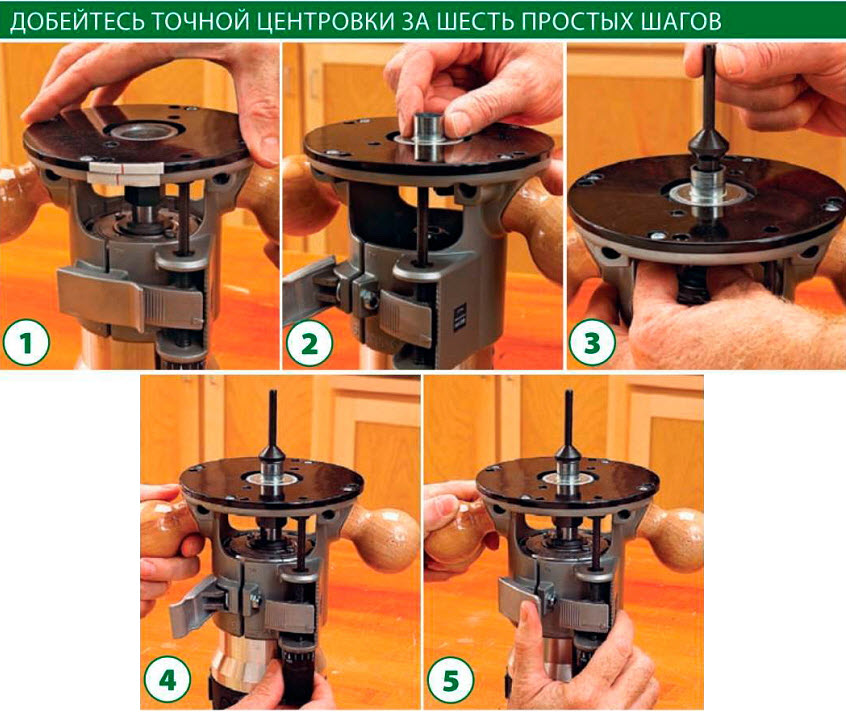

Имея центровочный конус, можно приступить к наладке фрезера и выполнить шесть простых шагов, показанных на фото внизу.

2015-06-26_13-51-34

1. Ослабьте винты крепления пластиковой подошвы. Подвигайте подошву в стороны, чтобы определить, насколько ее можно сместить. Красные метки на малярном скотче служат индикаторами величины смещения.

2. Установите на подошву самую большую из имеющихся копировальных втулок, однако, не превышающую диаметра конуса. Хотя с помощью большого конуса можно отцентрировать подошву без втулки, нет гарантии, что внешние контуры подошвы или отверстия в ней абсолютно круглые, поэтому для большей точности лучше пользоваться втулкой. При фрезеровании по направляющей после центрирования подошвы следите за тем, чтобы она контактировала с направляющей одной и той же стороной.




3. Установите центровочный конус, вставив его в цангу через втулку, и затяните гайку усилием руки. (Некоторые конусы вставляются между цангой и втулкой.)

4. Ослабьте фиксатор глубины, повернув рычаг или винт, а затем поднимите или опустите двигатель фрезера, чтобы конус касался краев втулки по всему периметру.

5. Зафиксируйте положение конуса, повернув винт или рычаг.

6. Затяните винты крепления пластиковой подошвы, как показано на нижнем фото. Удалите центровочный конус.

2015-06-26_13-55-36
