Как удлинить колону ленточной плиты

Вы сможете распускать более толстые заготовки, увеличив максимальную высоту пропила на 150 мм с помощью вставки, которая устанавливается за восемь простых шагов.

Иногда несколько лишних сантиметров высоты про­пила могут сыграть реша­ющую роль в изготовлении про­екта, и вы сразу ощутите разницу. Предположим, вам нужно напилить шпон или получить две панели с зеркально симметричным рисунком из широкой доски, которая не уме­щается между столиком вашей ленточной пилы и верхним направля­ющим узлом. Вряд ли вы откажетесь от возможности решить проблему за полчаса с помощью недорогого комплекта деталей.

Все что вам нужно — удлиняющая вставка — простая деталь, которая уста­навливается между основанием и колонной чугунной станины. Такая вставка подходит не для всех ленточ­ных пил, но ее можно установить на многие популярные 14-дюймовые модели. (Прочтите руководство для вашего станка или выясните у про­давца возможность ее использова­ния.) Кроме самой вставки в ком­плект обычно входят более длинный шток для верхнего направляющего узла, соединительные болты, пиль­ная лента и защитные накладки. Це­на такого комплекта от $60 до $90. Сначала снимите пильное полотно, верхний направляющий узел вместе со штоком и обе защитные наклад­ки. Уберите эти детали в коробку или пакет. Теперь установите удлиняю­щую вставку, последовательно вы­полнив показанные здесь шаги. Хотя все это можно проделать в одиноч­ку, советуем пригласить помощни­ка для монтажа колонны.

2015-06-28_16-12-58

Удалите болт, скрепляющий колонну с основанием станины. Затем колонну нужно снять, но будьте к этому готовы она очень тяжелая и неудобная.

2015-06-28_16-14-33

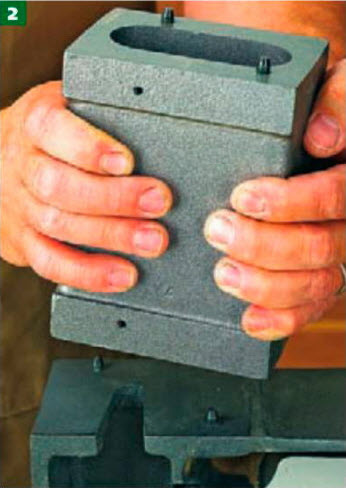

Обычно вставка снизу имеет отверстия, а сверху направляющие штифты, и ее не требуется выравнивать. Если штифтов нет, выровняйте вставку с внешними краями станины. Затем установите колонну, как показано на фото

2015-06-28_16-14-44

Вставьте соединительный болт в вырез колонны и поставьте колонну на вставку. Доступ неудобен, но можно вращать гайку и головку болта накидными ключами. (В нашем случае болт и гайка имели разные размеры, и мы действовали двумя разными ключами.) Туго затяните болт.




2015-06-28_16-14-52

Расположение выключателя на ленточных пилах может быть разным. Наш остался на той же высоте благодаря резьбовым отверстиям во вставке. Если вам придется переставить его выше, то потребуется удлинить провод. Иногда для этого достаточно развязать узел на проводе.

2015-06-28_16-15-02

Теперь установите другие детали из комплекта. Длинная защитная планка крепится так же, как оригинальная. На нашем станке мы прижали ее к двум монтажным стойкам и закрепили двумя винтами.

2015-06-28_16-15-11

Направляющие узлы бывают разными, но, как правило, без проблем устанавливаются на новый длинный шток. Просто наденьте верхний направляющий узел на конец нового штока и надежно закрепите. У нашего станка для этого есть только один винт.

2015-06-28_16-15-27

Установите более длинную пильную ленту и завершите работу, добавив новую защитную планку сверху. Затянуть ее винты можно одним ключом.

2015-06-28_16-15-35

Приставьте длинное правило к обоим шкивам и убедитесь, что оно касается их ободьев в четырех точках. В этом случае шкивы расположены в одной плоскости. Для устранения перекоса вращайте регулировочный винт, чтобы наклонить верхний шкив в ту или иную сторону.
