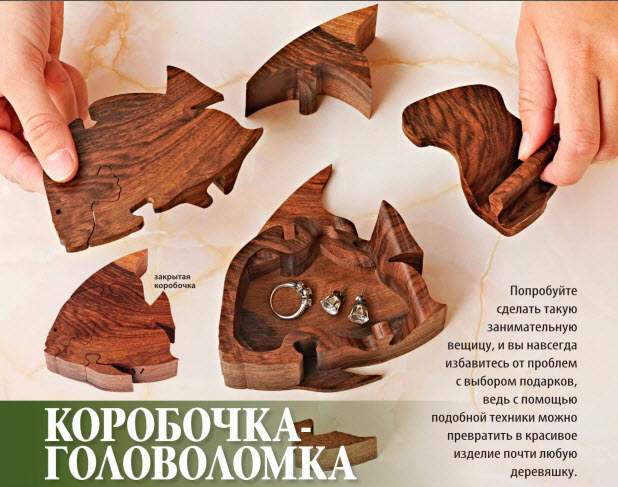

Коробочка головоломка для подарка своими руками

2015-07-01_11-05-31





2015-07-01_10-37-36

Коробочка головоломка для подарка своими руками Сначала подготовьте оборудование и материалы

Если вы работаете с ленточной пилой, для круто изогнутых линий этого проекта лучше выбрать пильное полотно шириной 3 мм. При повороте с малым радиусом в толстой заготовке пильная лента скручивается намного больше, чем обычно, поэтому Джон рекомендует заменить обычные направляющие сухари пильного узла специальными, например Cool Blocks (www.rockler.com), снижающими трение. Если в вашем станке установлены ненаправляющие сухари, а подшипники, вместо них лучше поставить стабилизатор пильной ленты (www.carterproducts.com). Кроме того, чтобы пильная лента легче проходила крутые повороты, скруглите заднюю кромку с помощью абразивного бруска.

Для лобзикового станка возьмите пилки #5. Измерьте максимальную высоту пропила, опустив верхний рычаг в нижнее положение и добавьте к этому размеру 3 мм, чтобы определить максимальную толщину материала, из которого будет выпилена коробочка. (Перед выпиливанием контуров от заготовки следует отпилить слой толщиной 6 мм.) Мы взяли заготовку из ореха толщиной 51 мм, но, если вы впервые будете заниматься такой работой, лучше потренироваться на обрезках недорогой и доступной древесины. Не беспокойтесь о точности выпиливания по линиям в отдельных местах с крутыми изгибами. Никто никогда не узнает, что ваши пропилы неточно совпадают с линиями бумажного шаблона.

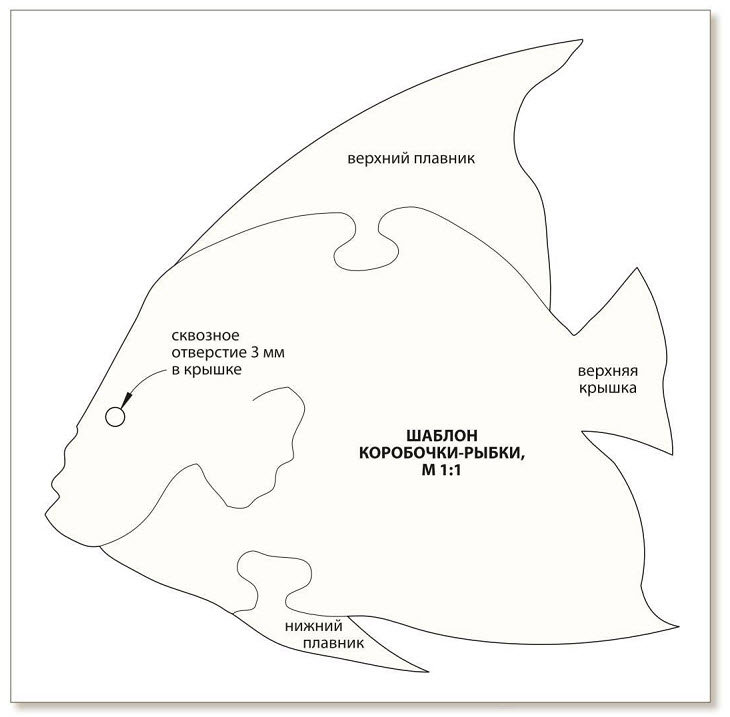

Теперь наклейте копию шаблона коробочки на лицевую сторону заготовки, используя аэрозольный клей.

Совет. Чтобы впоследствии проще было удалить остатки бумажного шаблона, сначала оклейте всю сторону заготовки малярным скотчем. Затем, последовательно выполнив шаги, показанные на фото А-К, выпилите детали коробочки.

2015-07-01_10-39-40

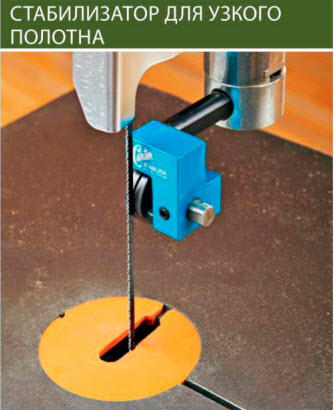

Такое направляющее устройство, выпускаемое компанией Carter, не дает узкой пильной ленте изгибаться и скручиваться даже без дополнительных боковых подшипников или сухарей.




2015-07-01_10-39-51

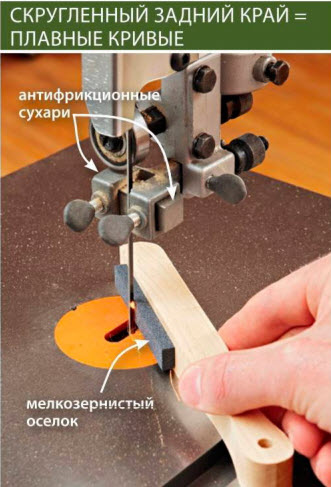

Очистите ленточную пилу от древесной пыли, чтобы от искр не возник пожар. Затем включите станок и скругляйте задний край пильной ленты в течение пары минут.

Как выпилить коробочку-головоломку

2015-07-01_10-44-00

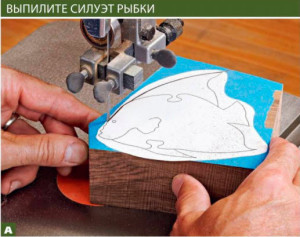

Установив в ленточную пилу полотно шириной 3 мм, начните выпиливать внешние контуры коробочки.

2015-07-01_10-44-11

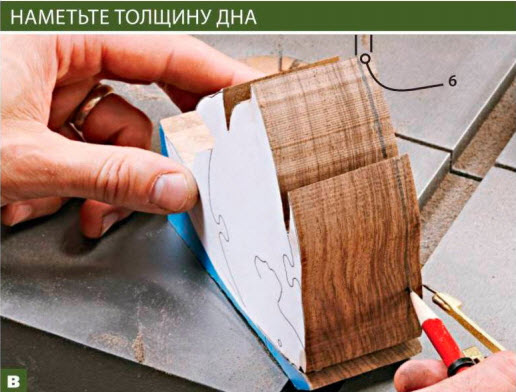

Циркулем проведите на кромках линию дна, отступив от края 6 мм. Отпилите дно ленточной пилой, удалите шлифовкой все следы пиления на корпусе и дне, а затем отложите дно в сторону.

2015-07-01_10-44-23

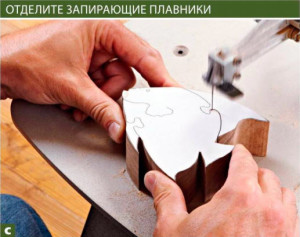

Установите в лобзиковый станок пилку #5 и выпилите плавники, служащие вертикальными запорами верхней крышки.

2015-07-01_10-44-33

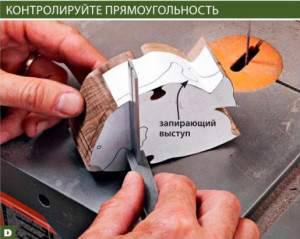

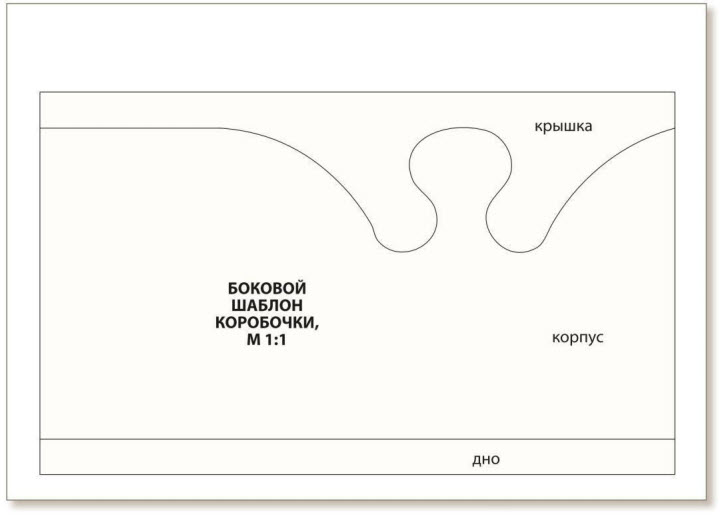

Аэрозольным клеем закрепите боковой шаблон, расположив запирающий выступ в стороне от замковой части плавников.

2015-07-01_10-44-45

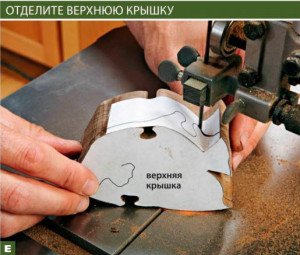

Пользуясь циркулем, разметьте оставшуюся часть линии распила. Отпилите крышку и отложите ее в сторону.

2015-07-01_10-44-55

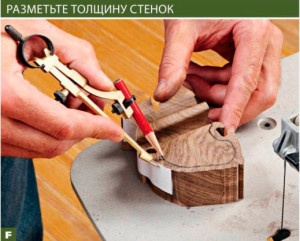

Циркулем разметьте внутренние контуры коробочки, сделав стенки толщиной 6 мм. Чтобы линия получилась плавной, участки вокруг замков и других неровностей проведите от руки.

2015-07-01_10-45-08

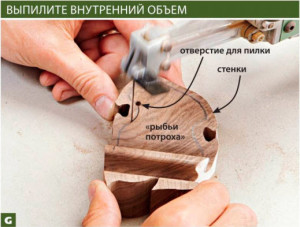

Просверлите в незаметном месте на линии 3-миллиметровое отверстие для пилки. Выпилите внутренний контур коробочки и отложите стенки в сторону.

2015-07-01_10-45-16

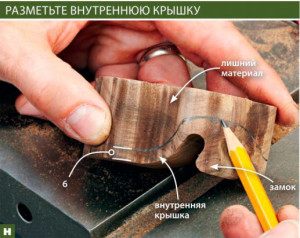

На выпиленной внутренней части сверху разметьте циркулем 6-миллиметровую полосу. Участок вокруг замка нарисуйте от руки.

2015-07-01_10-45-26

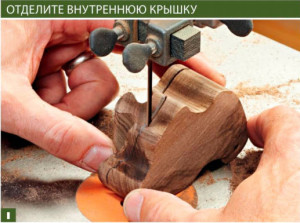

Если необходимо, прикрепите клеем-расплавом к оставшейся части заготовки обрезки или клинья для придания устойчивости, а затем ленточной пилой сделайте пропил по линии разметки, чтобы отделить внутреннюю крышку. Остаток материала сохраните.

2015-07-01_10-45-36

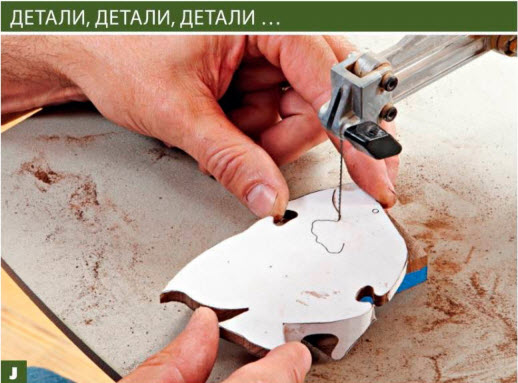

Клеем-расплавом подклейте клинья из обрезков к внешней крышке, чтобы она не качалась. На лобзиковом станке сформируйте аккуратный пропил, обозначающий грудной плавник и жабры. Затем просверлите 3-миллиметровое отверстие для глаза.

Об авторе проекта

Джон Райн преподает рисование в старших классах школы, где учился сам. Его разносторонние интересы в области столярного ремесла включают постройку легких лодок и выпиливание деревянных механизмов.

Но главным увлечением является создание коробочек-головоломок с хитроумными способами запирания, одна из которых привлекла наше внимание. А чтобы доказать, что такая техника может применяться для изготовления коробочек почти любой формы, Джон сделал еще одну забавную шкатулку по рисунку своей семилетней дочери Реган.

2015-07-01_10-42-26 2015-07-01_10-42-44
