Подставка-хранилище для пильных дисков

В таком настенном хранилище ваши диски будут всегда под рукой, оставаясь острыми и готовыми к использованию.

Вы можете по собственному усмотрению изменить размеры этого держателя, служащего для раздельного хранения принадлежностей пильного станка и пильных дисков, которые будут надежно защищены от повреждений. Кроме прорезей для стандартных дисков в нем найдется достаточно места для размещения полного комплекта 200-миллиметрового наборного пазового диска. На круглые штыри можно вешать регулировочные шайбы-прокладки, фланцы и стабилизаторы пильного диска, гаечные ключи и вкладыши пильного стола. Держатель предназначен для хранения дисков диаметром от 185 до 255 мм.

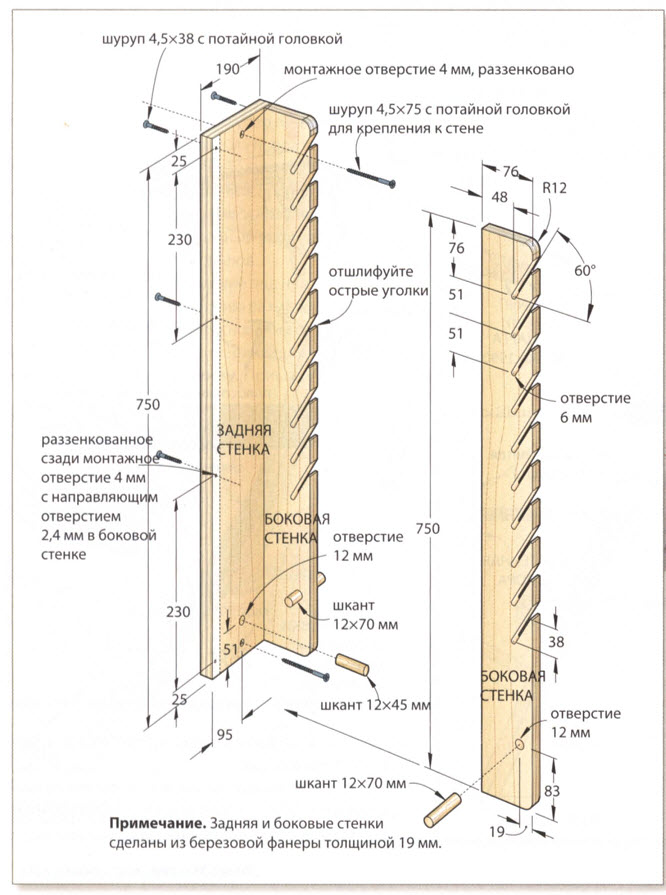

2015-08-03_12-55-33Выпилите заднюю стенку размером 19x190x750 мм. (Если требуется разместить в держателе больше дисков, прибавьте к длине 51 мм для каждой допол нительной прорези.) Просверлите отверстия для шурупов и штырей-шкантов. Затем выпилите боковые стенки размерами 19x76x750 мм. С помощью двухстороннего скотча временно скрепите их лицом к лицу. Это позволит сделать две одинаковые детали.

Просверлите сквозь обе стенки отверстия диаметром 12 мм для штырей-шкантов, которые будут добавлены позже. Разметьте центры отверстий диаметром 6 мм, служащих для формирования прорезей. Затем параллельными линиями разметьте положение самих прорезей. Просверлите отверстия и сделайте пропилы с помощью ленточной пилы или электролобзика. Ведите пропил рядом с линией, а затем отшлифуйте края прорезей наждачной бумагой № 100, обернутой вокруг полоски оргалита толщиной 3 мм. С помощью наждачной бумаги смягчите и острые уголки в начале каждой прорези.

В завершение прикрепите боковые стенки к задней с помощью клея и шурупов. Вклейте в отверстия штыри и нанесите один-два слоя бесцветного покрытия. Повесьте держатель на стену, закрепив его шурупами длиной 75 мм, ввернутыми в стойки каркаса.

2015-08-03_12-54-50
