Полка для хранение струбцин

Струбцин много не бывает, и многие из нас стремятся иметь их как можно больше, чтобы не испытывать нехватки в ответственных случаях. Постепенно в мастерской скапливаются струбцины разных форм и размеров, и хранение их превращается в проблему. Есть простое решение, основанное на использовании доступных элементов для оборудования кладовых и гардеробных комнат. Мы покажем, как сделать шесть крайних и три средних опоры, которые образуют три вешалки для разных струбцин.

Сделайте опоры и штанги

Примечание. Мы разместили перфорированные полочные шины на расстоянии 610 мм друг от друга, прикрепив их шурупами к стойкам каркаса стены. Если вы решили крепить их так же, измерьте расстояние между стойками и соответственно измените длину деталей D и Е. Размеры полочных шин и кронштейнов разных производителей могут отличаться, поэтому эти детали следует приобрести до начала работы над проектом. Наши кронштейны длиной 300 мм имели у основания ширину 50 мм. Измерьте купленные кронштейны и измените, если требуется, длину и ширину деталей А, В и С.

2015-08-08_11-59-39

Пара перфорированных полочных шин и шесть кронштейнов станут основой этого удобного хранилища для струбцин любых типов.

1. Из твердого оргалита толщиной 6 мм выпилите боковые крышки А (см. «Список материалов» в конце статьи). Затем из доски толщиной 19 мм выпилите сердечники крайних В и средних С опор. (Мы использовали тополь, но вы можете выбрать любую другую древесину твердой или мягкой породы.) Измерьте толщину купленных кронштейнов и острогайте сердечники до этой толщины. (В нашем случае толщина кронштейнов была равна 14 мм.)

2. Чтобы сделать в крайних сердечниках В вырезы для кронштейнов, сначала на одной стороне проведите прямую линию на расстоянии 12 мм от верхней кромки. Положите сверху кронштейн и выровняйте его верх с линией. Крюки кронштейна должны выступать сзади, чтобы их можно было вставить в отверстия полочных шин. Карандашом обведите кронштейн по контуру. Ленточной пилой выпилите вырез по нанесенным линиям. Теперь используйте этот сердечник как шаблон для разметки вырезов на остальных заготовках. Сделайте вырезы на всех крайних сердечниках.




3. Нанесите клей на обе стороны крайних В и средних С сердечников и с помощью струбцин зажмите каждый из них между двумя крышками А, выровняв торцы и кромки.

4. Настраивая сверлильный станок для точного сверления отверстий и цековок в опорах A/В, А/С, вставьте в патрон сверло Форстера диаметром 20 мм и установите упор на расстоянии 25 мм от центра сверла. Затем струбциной закрепите на упоре бруски-стопоры на расстоянии 280 мм слева и справа от центра сверла. (Для работы с деталями длиной 300 мм может потребоваться установка длинного упора.) Теперь для сверления задних отверстий и цековок выпилите проставку шириной 25 мм.

5. Просверлите по два сквозных отверстия диаметром 20 мм в трех средних опорах А/С для штанг D, Е (фото А и В)

2015-08-08_12-01-39

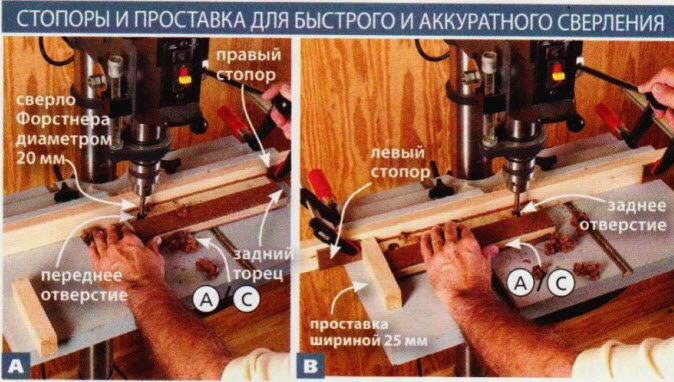

(Фото А). Прижав нижний край средней опоры А/С к упору, а ее задний торец к правому стопору, просверлите переднее отверстие. (Фото В) Передвиньте среднюю опору А/С влево, вставив между ней и левым стопором проставку шириной 25 мм. Просверлите заднее отверстие.

6. У переднего торца крайних опор А/В кусочками малярного скотча пометьте внутреннюю сторону. Должны получиться три правые и три левые опоры, являющиеся зеркальными копиями друг друга. Поставьте на маляр ном скотче литеры «Л» и «П», чтобы не перепутать летали.

7. Вставьте в патрон сверлильного станка сверло Форстнера диаметром 20 мм и настройте упор глубины для сверления в крайних опорах A/В цековок глубиной 13 мм. Прижмите нижний край правой опоры к упору, при этом задний торец летали должен упираться в правый брусок-стопор. Высверлите передние цековки. Затем, прижимая задний торец левой опоры к левому стопорному бруску, сделайте передние цековки на левых опорах. Установите в патрон сверло диаметром 4 мм и просверлите монтажные отверстия в центре передних цековок. Раззенкуйте монтажные отверстия с внешней стороны опор.

8. Снова установите сверло Форстнера диаметром 20 мм и настройте упор глубины для выборки цековок глубиной 3 мм. Вложите проставку шири ной 25 мм между опорой и стопорным бруском (фото В), высверлите цековки 20×3 мм на внутренней стороне крайних опор (см. рисунок). Просверлите в центре цековок монтажные отверстия диаметром 4 мм. Затем переверните детали и просверлите с внешней стороны отверстия диаметром 10 мм, в которые должна проходить отвертка при вворачивании шурупов.

2015-08-08_12-03-40

9. С помощью фрезера, установленного в стол, сделайте скругления радиусом 3 мм па всех ребрах крайних A/В и средних А/С опор. Затем из деревянных стержней диаметром 20 мм изготовьте передние D и задние Е штанги указанной длины. Окончательно отшлифуйте все детали наждачной бумагой № 150.

Отделка и сборка

1. Нанесите на все детали прозрачное покрытие. (Мы использовали масляный состав Minwax Antique Oil Finish, два слоя которого не обеспечивают надежной защиты, но все же предотвращают появление царапин и потертостей.)

2. Вставьте передние D и задние Е штанги в отверстия средних опор А/С. Затем вставьте штанги в цековки крайних опор A/В и через монтажные отверстия крышек А просверлите направляющие отверстия в торцах штанг. Вверните шурупы (фото С).

2015-08-08_12-04-46

Вставив штанги D, Е в отверстия средней опоры (А/С), добавьте крайние опоры A/В, просверлите направляющие отверстия и вверните шурупы.

3. Прикрепите к стене две перфорированные полочные шины с двумя рядами отверстий. Расстояние между центрами шин должно быть равно 610 мм. Установите на каждой шине потри металлических кронштейна. (Мы расположили их с интервалами 400 мм по высоте.) Затем наденьте на кронштейны изготовленные опоры (фото D). Для хранения струбцин длиной менее 610 мм передвиньте среднюю опору А/С в нужное положение между крайними опорами A/В. Длинные струбцины будут лежать на опорах. Вы можете хранить другие струбцины, подвешивая их на штанги D, Е или закрепляя их на опорах А/В, А/С. Теперь соберите все имеющиеся у вас струбцины и разместите их в новом удобном хранилище.

Полка для хранение струбцин

2015-08-08_12-05-30

Прикрепив к стене полочные шины и вставив кронштейны в отверстия, наденьте крайние опоры A/В на кронштейны.

2015-08-08_12-06-52
