Рабочее место в мастерской

Массивный, устойчивый, как скала, верстак и хранилища для инструментов и принадлежностей необходимы в любой мастерской. Конечно, для всего этого требуется немало места, которое особенно трудно выделить в мастерской, устроенной в гараже, где приходится уступать основное пространство автомобилю, или в захламленном подвале. Это компактное рабочее место с прочным откидным столом, который можно быстро убрать с пути, вместительными шкафчиками и удобной перфорированной панелью может стать наилучшим решением в обоих ситуациях.

Начните с изготовления рабочего стола

1. Сначала выпилите по указанным в «Списке материалов» размерам одну плиту А для крышки. Затем выпилите вторую, добавив припуски около 6 мм по длине и ширине.

2. Сделайте в первой плите четыре ряда по пять отверстий в каждом (рис. 1). (Точность расположения отверстий не важна, просто просверлите их с приблизительно равными интервалами.) Нанесите клей на одну сторону второй плиты и положите на нее первую (имеющую окончательные размеры). Края второй плиты должны выступать со всех сторон. Убедитесь, что склеенные детали крышки абсолютно плоские, и скрепите их вместе шурупами. Когда клей высохнет, вставьте в цангу фрезера копирующую фрезу с подшипником и удалите припуски второй плиты, придав ей такие же размеры, как и первой.

2015-09-17_16-38-15

3. Из твердого оргалита толщиной 6 мм выпилите верхний лист В, также оставив небольшие припуски. Временно прикрепите его к склеенным плитам А с помощью двухстороннего скотча, затем удалите припуски фрезером с копирующей фрезой. Просверлите по периметру в указанных местах направляющие отверстия для шурупов и раззенкуйте их.

4. Снимите с крышки верхний лист В и удалите скотч. Затем снова прикрепите оргалит к крышке, используя только шурупы. Не применяйте клей — это позволит в будущем легко заменить изношенный верхний лист. (Мы использовали латунные шурупы. Они мягкие и не причинят вреда лезвию рубанка или стамески.)




5. Выпилите боковые С и переднюю/заднюю D кромочные накладки. Приклейте их к. крышке A/В. Если нет длинных струбцин, можно прикрепить кромочные накладки небольшими гвоздями.

6. Выпилите ножки Е и просверлите в торце каждой из них направляющее отверстие для шурупа-глухаря, служащего для регулировки по высоте. Прикрепите к ножкам петли- фиксаторы, затем закрепите ножки вместе с фиксаторами на нижней стороне крышки (рис 1а).

7. Выберите прямую доску без признаков коробления и выпилите из нее настенную планку F.

Монтаж рабочего стола

2015-09-17_16-38-351. Определите места расположения стоек каркасной стены, к которой будет прикреплен стол, и установите настенную планку F (рис. 1b и фото А). Планка имеет длину, достаточную для крепления ее к пяти стойкам каркаса, установленным со стандартными интервалами. Ее следует прикрепить не менее чем к трем стойкам.

2015-09-17_16-40-48

Для настенной планки выберите ровную доску сечением 38×90 мм. Выровняйте ее горизонтально и прикрепите к каждой стойке каркаса стены двумя шурупами, ввернув их сквозь заранее сделанные отверстия.

2015-09-17_16-41-00

Струбцинами прикрепите к настенной планке собранный стол и, если необходимо, с помощью шурупов-глухарей выровняйте его горизонтально. Вверните шурупы крепления петель с нижней стороны.

2. Опусти в ножки стола вниз, закрепите фиксаторы и поставьте собранный стол А-Е на пол, прислонив его задний край к настенной планке (фото В). Установите петли (рис. 1). Вращая установленные на нижних концах ножек шурупы-глухари, выровняйте крышку горизонтально.

Сделайте панель для инструментов

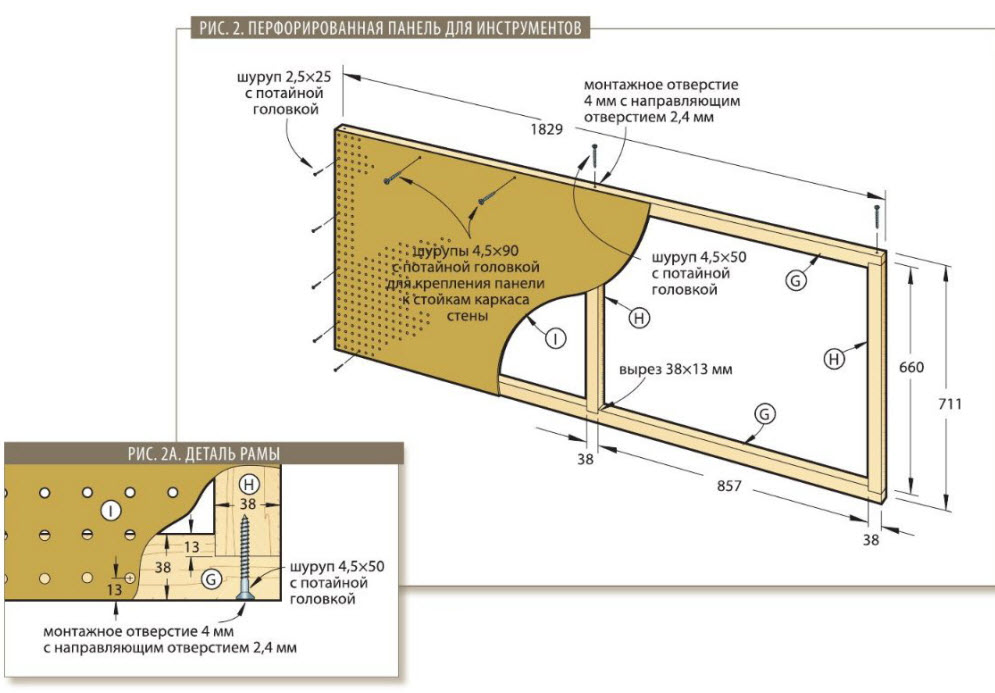

1. Выпилите верхнюю/нижнюю перекладины G и стойки Н рамы. Затем установите в пильный станок пазовый диск толщиной 19 мм и прикрепите к поперечному (угловому) упору деревянную накладку для поддержки длинных заготовок. Сделайте вырезы на концах и в середине верхней/ нижней перекладин (рис. 2 и 2а).

2015-09-17_16-42-32

2. Склейте вместе детали рамы G/H. Затем выпилите из перфорированного оргалита панель I по размерам рамы G/H. Крайние ряды отверстий должны располагаться на расстоянии 13 мм от краев панели (рис. 2а). Прикрепите оргалит к раме шурупами, вворачивая их через отверстия, расположенные по периметру рисунка,

3. Закрепите собранную панель для инструментов G/H/I на стене, приподняв ее на 25 мм над столом. Убедитесь, что шурупы прочно держатся в стойках каркаса стены.

Добавьте дополнительные полочки

1. Выпилите боковины J и полки К (рис. 3). Разметьте на одном углу каждой боковины закругление радиусом 50 мм, опилите ленточной пилой или электролобзиком и отшлифуйте до линий разметки.

2015-09-17_16-43-25

2. Используя пазовый диск толщиной 19 мм и деревянную накладку продольного (параллельного) упора, выпилите в боковинах J пазы и фальцы для вставки полок К.

3. Чтобы сделать в каждой боковине J фальц для задней стенки L, установите продольный упор так, чтобы пазовый диск выступал из-под деревянной накладки на б мм и установите глубину пиления равной 12 мм. Выпилив фальцы, с помощью сверлильного станка сделайте раззенкованные монтажные отверстия для шурупов в указанных на рисунке местах. Затем склейте вместе боковины J и полки К. Когда клей высохнет, через монтажные отверстия просверлите направляющие отверстия диаметром 2,4 мм и вверните шурупы.

4. Из твердого оргалита толщиной 6 мм выпилите заднюю стенку L и бортики-ограничители М. Просверлите в задней стенке отверстия для подвески и прикрепите ее к собранным ранее боковинам с полками J/К, используя клей и мелкие гвозди. Приклейте к полкам бортики-ограничители, слегка смягчив шлифовкой их верхние ребра. Удалите с помощью стамески все излишки клея, когда он слегка затвердеет.

Изготовьте настенный шкафчик

1. Выпилите боковые стенки N, дно/крышку О и перегородку Г корпуса (рис. 4). Ленточной пилой или электролобзиком сделайте в перегородке вырез и временно отложите ее в сторону.

настенный шкафчик

Теперь займитесь выпиливанием петельных реек Q, планки подвеса R, деталей карниза Т, U и полок V. Из твердого оргалита сделайте также заднюю стенку S.

2. Сначала сделайте фальцы вдоль верхнего и нижнего краев боковых стенок N, а затем выпилите фальц вдоль их заднего краев. Передвиньте продольный упор пильного станка и сделайте паз посередине деталей дна и крышки О с внутренней стороны.

3. Используя сверлильный станок, сделайте раззенкованные монтажные отверстия в боковых стенках N, дне и крышке О (рис. 4).

Сборка и монтаж шкафчика

1. Соберите корпус, склеив вместе боковые стенки N, дно/крышку О и перегородку Р. Выровняв передние кромки деталей и убедившись в прямоугольности собранного корпуса, зафиксируйте склейку струбцинами.

2. Когда клей высохнет, просверлите направляющие отверстия, затем вверните в них шурупы, чтобы завершить основной этап сборки корпуса N/O/P.

3. На внутренней стороне боковых стенок N и обеих сторонах перегородки Р просверлите отверстия 6×10 мм для полкодержателей. В качестве шаблона-кондуктора мы использовали обрезок перфорированного оргалита.

4. Приклейте к перегородке петельные рейки Q (рис. 4). Затем установите планку подвеса R. Нанеся полоски клея вдоль ее верхней кромки и торцов, а также в вырез перегородки, вставьте планку на место. Просверлите направляющие отверстия и вверните шурупы.

5. Чтобы завершить сборку корпуса, при крепите заднюю стенку S, используя клей и мелкие гвозди, вбивая их по периметру с интервалами около 300 мм. Затем приклейте на место летали карниза T, U.

6. Повесьте корпус шкафчика N-U на стену над перфорированной панелью, закрепив его к стойкам каркаса стены шурупами длиной 90 мм, ввернутыми сквозь планку подвеса R. Для надежной поддержки шкафчика его следует прикрепить не менее чем к трем стойкам. Затем вставьте в корпус полки V.

Украсьте шкафчик дверцами

1. Выберите ровные прямослойные доски и выпилите из них стойки W и перекладины X дверок (рис, 5), Настройте пильный станок на глубину пропила 10 мм и выпилите в одной кромке всех стоек и перекладин шпунт для вставки филенки Y из оргалита.

Чтобы шпунт располагался точно по центру кромки, выпиливайте его в два прохода, разворачивая заготовку концами на 180°.

2015-09-17_16-45-06

2. Перекладины X соединяются со стойками W гребнями, входящими в только что выпиленные шпунты. Используя пробные обрезки досок, наборный пазовый диск и деревянную накладку на продольном упоре, настройте станок на выпиливание гребня необходимой толщины для плотной вставки в шпунт. Добившись хорошей плотности соединения, выпилите гребни на концах всех восьми перекладин X.

3. Выпилите четыре филенки Y. Теперь соберите каждую дверцу, нанося клей на гребни перекладин и соответствующие участки шпунтов. Филенки вклеивать не нужно.

4. Выберите фальцы вдоль верхнего, нижнего и одного бокового края каждой дверцы с задней стороны. Не делайте фальц в месте, где дверцы подходят одна к другой. Мы использовали разворотные петли с 10-миллиметровым отгибом, но оказалось, что размер фальца 10×10 мм для них не подходит. Как правило, приступая к работе над очередным проектом, следует заранее приобрести всю не обходимую фурнитуру и проверить посадочные размеры на пробных обрезках, прежде чем выпиливать фальцы на дверцах.

5. Прикрепите петли к дверцам, используя шурупы 3×13 мм. Если необходимо, острогайте смежные стойки соседних дверок, чтобы между ними получился зазор около 1,5 мм.

6. Наконец, нанесите на рабочий стол, панель для инструментов, а также на внешние и внутренние поверхности шкафчика отделочное покрытие по собственному выбору. Затем установите на дверцы ручки и защелки. (Мы использовали небольшие роликовые защелки, установив их внутри шкафчика сверху и снизу.) Теперь распределите места для хранения своих инструментов, поднимите рабочий стол и приступайте к следующему проекту.

Рабочее место в мастерской

2015-09-17_16-45-51
