Стол-перевертыш для шлифовальных станков

Вы непременно оцените универсальность решения, способствующего экономии места. Разработанный нами проект легко приспособить к условиям любой мастерской.

Наш шлифовальный центр объединяют два родственных станка: 16-дюймовый барабанный и комбинированный ленточно-дисковый. Если вы хотите использовать его для других целей, можете изменить размеры деталей проекта в соответствии с собственными потребностями.

На тумбу с тремя выдвижными ящиками можно поставить любой станок, который уместится на площади 510×813 мм. А на крышку стола-перевертыша легко установить большинство настольных моделей рейсмусовых, шлифовальных и заточных станков, имеющих ширину не более 735 мм и высоту не более 610 мм.

Как и все остальные проекты для нашей «идеальной мастерской», этот позволяет с максимальной эффективностью использовать минимум пространства. Он обеспечивает надежным основанием пару портативных станков, имеет вместительный объем для хранения всякой всячины, и его можно задвинуть в угол, когда в нем нет надобности. Кроме того, его несложно изготовить с помощью простой комбинации четырех предыдущих проектов для «идеальной мастерской».

Изготовьте части стола

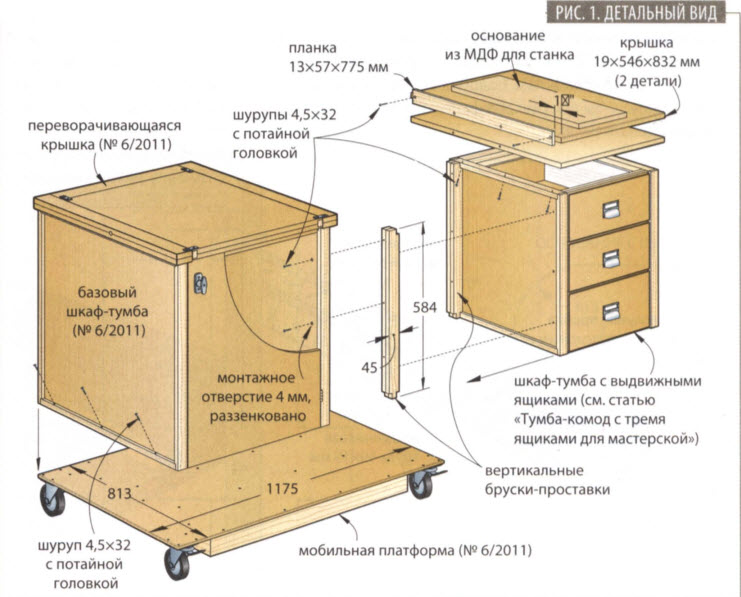

Начните с изготовления основного шкафа-тумбы и переворачивающейся крышки. Затем сделайте шкаф-тумбу с тремя выдвижными ящиками (см. статью «Тумба-комод с тремя ящиками для мастерской»). Крышку Н и мобильную платформу I вы добавите позже. Показанная на рис. 1 крышка склеивается из двух кусков МДФ толщиной 19 мм, дополнительно скрепленных шурупами. Пока не нужно крепить крышку к корпусу тумбы.

2015-08-03_13-31-16

Сделайте два вертикальных бруска-проставки из склеенных вместе кленовых планок размерами 19x45х584 мм и выпилите на них фальцы (рис. 2). Шурупами прикрепите проставки к левой боковой стенке тумбы-комода с выдвижными ящиками (рис. 1). Временно скрепите оба корпуса, ввернув шурупы в бруски. Положите сверху крышку тумбы- комода и отметьте ее положение. Определите размеры планки для примыкания крышки к стенке соседнего корпуса, выпилите ее и прикрепите к крышке шурупами (рис. 1 и 3).




2015-08-03_13-32-09

Разъедините два корпуса и окончательно прикрепите крышку к корпусу тумбы-комода, выровняв ее по нанесенным меткам.

Теперь изготовьте мобильное основание-платформу, пользуясь размерами, приведенными здесь. Завершив изготовление, нанесите на платформу и готовые шкафы два слоя полиуретанового лака.

После высыхания лака установите шкафы на платформу и снова скрепите их друг с другом. Затем прочно закрепите их на платформе, ввернув шурупы 4,5×32 мм под углом через дно и нижние задние перекладины (рис. 1).

Монтаж станков

2015-08-03_13-33-53

Убрав ленточно-шлифовальный станок, перевернутую крышку можно использовать в качестве приемного стола или дополнительной рабочей поверхности. В выдвижных ящиках хранятся принадлежности для обоих станков.

Чтобы установить барабанный шлифовальный станок, сначала определите размеры занимаемой им площади. Затем измерьте высоту от основания до верхней стороны ленты транспортера и сравните этот размер с разницей высот обоих шкафов (102 мм). Для удобства работы верх транспортерной ленты должен находиться на 1-2 мм выше переворачивающейся крышки соседнего шкафа. В нашем случае станок потребовалось приподнять на 19 мм. Для этого мы выпилили из МДФ толщиной 19 мм кусок, размеры которого чуть больше площади, занимаемой станком. Способы крепления барабанного станка к крышке тумбы могут быть разными. Мы просверлили четыре отверстия, расположенные точно так же, как отверстия в металлической станине станка, и сделали цековки, чтобы утопить головки болтов. Затем прикрепили станок к основанию, надев на каждый болт несколько шайб для точной регулировки по высоте.

Теперь поставьте станок так, чтобы между задним краем транспортерной ленты и переворачивающейся крышкой смежного шкафа получился зазор шириной около 6 мм. Прикрепите основание из МДФ к крышке одним из двух способов. Если по обеим сторонам основания есть свободное место, просверлите и раззенкуйте монтажные отверстия, чтобы ввернуть шурупы длиной 38 мм с потайной головкой сверху через основание в крышку. Или вы можете разметить на крышке контуры основания, снять станок и просверлить четыре монтажных отверстия в крышке. Раззенкуйте их снизу, поставьте станок на место, просверлите в основании направляющие отверстия и вверните шурупы длиной 65 мм. Комбинированный ленточно-дисковый станок установите точно по центру переворачивающейся крышки. Просверлите, где требуется, отверстия и закрепите станок с помощью болтов.
