Тумба-комод с тремя ящиками для мастерской

Если важным условием вы считаете экономию времени и средств, то по достоинству сумеете оценить современную фурнитуру, позволяющую быстро изготовить выдвижные ящики. Она обойдется чуть дороже стандартных направляющих, но стальные детали, покрытые порошковой эмалью, одновременно выполняют функции стенок ящика и роликовых направляющих. Подробнее об этой фурнитуре читайте в разделе «Выдвижные ящики — быстрее не бывает».

Начните с изготовления корпуса

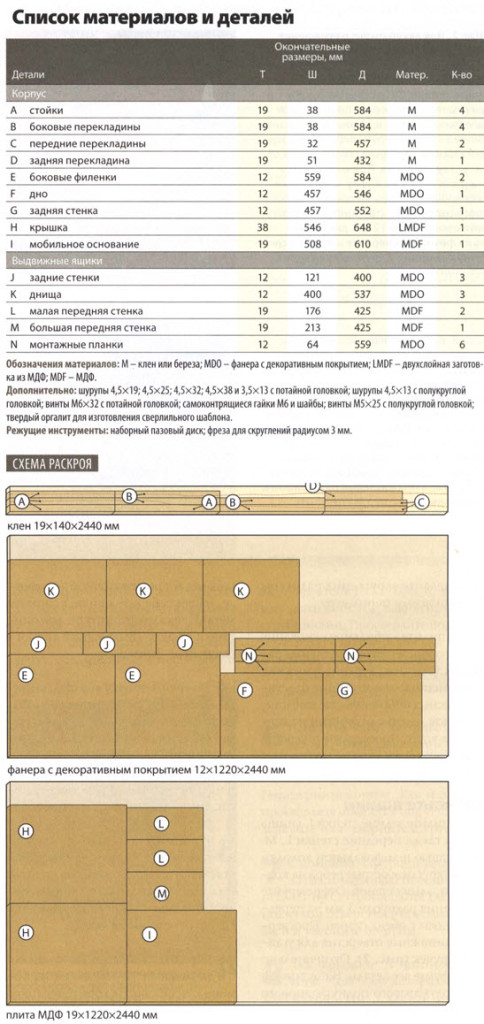

1. Выпилите стойки А, боковые В, передние С и заднюю D перекладины по указанным в «Списке материалов» размерам. Настройте пазовый диск в соответствии с толщиной фанерных филенок Е для боковых стенок и выберите шпунты по центру кромки на деталях А, В и D (рис. 1). Затем сделайте фальцы в стойках А. Окончательно отшлифуйте все летали наждачной бумагой зернистостью до 180 единиц.

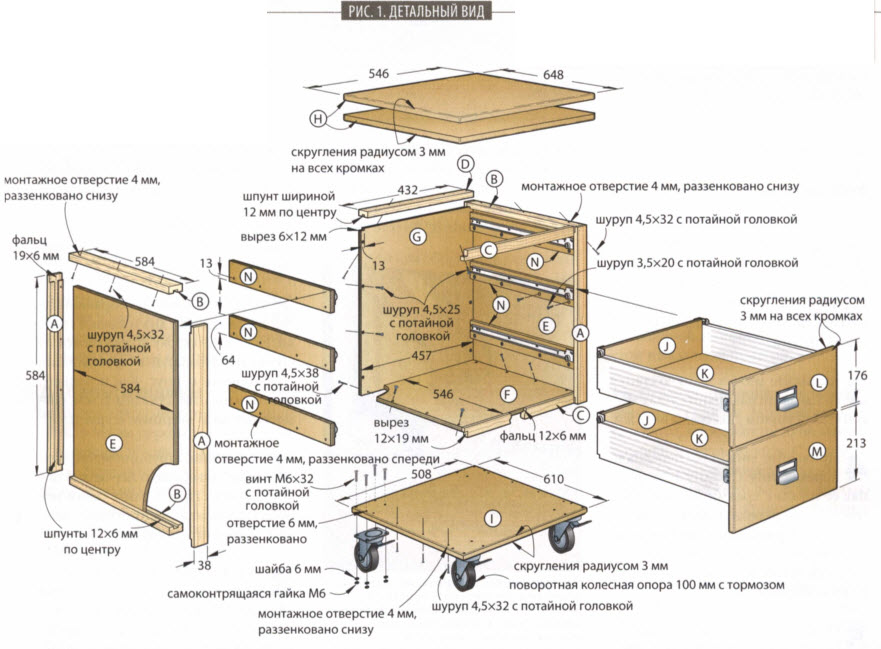

Тумба-комод с тремя ящиками для мастерской - схема

2. Из фанеры толщиной 12 мм выпилите боковые филенки Е. Приклейте стойки и перекладины А, В к филенкам, убедитесь в прямоугольности сборки и зафиксируйте струбцинами.

3. Выпилите дно F и заднюю стенку G. Сделайте на верхних углах задней стенки вырезы размерами 6×12 мм.

4. Приклейте нижнюю переднюю перекладину С к дну F, выровняв ее торцы с краями панели, а затем заднюю перекладину D к задней стенке G. Прикрепите струбцинами заднюю стенку к панели дна, просверлите отверстия сквозь заднюю стенку в дно и вверните шурупы.

2015-08-03_14-02-205. Положите одну из собранных боковых стенок А/В/Е на горизонтальную поверхность. Нанесите полоску клея на боковую филенку вдоль задней стойки и нижней боковой перекладины. Установите сверху соединенные вместе дно и заднюю стенку C/F/D/G и, выровняв части корпуса, зафиксируйте их струбцинами. Просверлите под углом и раззенкуйте отверстия сквозь дно и заднюю стенку в заднюю стойку и нижнюю боковую перекладину. Вверните шурупы.




6. Нанесите клей на обращенные вверх кромки дна и задней стенки. Положите сверху вторую боковую стенку и зафиксируйте струбцинами. Переверните корпус. Как и раньше, просверлите отверстия пол углом, раззенкуйте их и вверните шурупы.

7. С помощью струбцин установите на место верхнюю переднюю перекладину С. Просверлите сквозь нее под углом отверстия в боковые стойки В и вверните шурупы.

8. Для крышки Н выпилите из МДФ два куска размерами 19x546x648 мм. Склейте их вместе, выровняв края, и зафиксируйте струбцинами. Отшлифуйте кромки и сделайте скругления радиусом 3 мм по всему периметру.

9. Выпилите мобильное основание I и отфрезеруйте скругления радиусом 3 мм вдоль верхних и нижних ребер. Используя монтажные пластины колесных опор в качестве шаблона, разметьте центры отверстий на всех четырех углах. Просверлите отверстия диаметром 6 мм и раззенкуйте их с верхней стороны основания.

2015-08-03_14-00-42Добавьте ящики

1. Выпилите задние стенки J, днища К, а также передние стенки L, М. С помощью шлифовальной колодки слегка скруглите острые ребра на краях дна и задних стенок. Отфрезеруйте скругления радиусом 3 мм на передних стенках с обеих сторон. Просверлите монтажные отверстия для установки ручек (рис. 2). Окончательно отшлифуйте все детали. Нанесите два слоя полуматового полиуретанового лака на дно и заднюю стенку каждого ящика и три слоя на переднюю, не забывая о промежуточной шлифовке. Теперь соберите ящики, используя металлическую фурнитуру, как описано в разделе «Выдвижные ящики — быстрее не бывает».

2015-08-03_13-55-36

Используйте шаблон для установки направляющей выдвижного ящика на расстоянии 13 мм от края монтажной планки. Сдвиньте передний конец направляющей на 3 мм назад и просверлите отверстия для шурупов.

2. Завершив сборку ящиков, выпилите монтажные планки N. Поставьте метку на нижнем переднем углу каждой планки и убедитесь, что изготовлены три пары зеркально симметричных деталей. Просверлите и раззенкуйте сквозные отверстия в планках, отступив снизу 13 мм (рис. 1).

3. Из 12-миллиметровой фанеры сделайте шаблон-проставку длиной 305 мм. Через отверстия корпусных деталей выдвижных направляющих просверлите в планках отверстия для шурупов (фото А).

4. Сделайте из обрезков две проставки размерами 51×457 мм и с их помощью установите в корпус верхнюю пару монтажных планок N (фото В). После этого укоротите проставки до длины 276, а затем до 79 мм, чтобы установить среднюю и нижнюю пары планок (рис. 4).

2015-08-03_14-05-08

Для выравнивания верхних монтажных планок используйте пару проставок длиной 457 мм, упирающихся нижними концами в дно корпуса. Приклейте монтажные планки на место и дополнительно закрепите их шурупами.

Завершение сборки и отделка

1. Окончательно отшлифуйте корпус и крышку. Нанесите два слоя полуматового полиуретанового лака на корпус и три слоя на крышку с промежуточной шлифовкой мелкозернистой наждачной бумагой.

2015-08-03_14-10-132. Переверните крышку Н и положите ее на верстак. Затем переверните корпус, выровняйте его по центру крышки и зафиксируйте. С внешней стороны просверлите под углом отверстия через боковые В и заднюю D перекладины в крышку. Вверните шурупы.

3. Болтами прикрепите к мобильному основанию I колесные опоры (рис. 1). Положите основание на корпус, просверлите и раззенкуйте монтажные отверстия через основание в нижние боковые перекладины В. Вверните шурупы и, перевернув шкаф-тумбу, поставьте ее на пол.

4. Установите корпусные части выдвижных направляющих, вворачивая шурупы в ранее просверленные отверстия планок N. Прикрепите к передним стенкам ящиков ручки. Выровняйте передние стенки так, чтобы под крышкой Н образовался зазор около 6 мм, между передними стенками ящиков — 5 мм, а снизу — около 3 мм.

5. Поставьте сверху настольный станок, выровняйте его посередине крышки и отметьте центры монтажных отверстий. Просверлите отверстия и прикрепите станок к крышке. Откатите тумбу на предназначенное для нее место, зафиксируйте тормоза колесных опор и заполните выдвижные ящики инструментами и другим содержимым.

Выдвижные ящики — быстрее не бывает

2015-08-03_14-02-53

Шаг 1. Просверлите отверстия для шурупов и прикрепите заднюю стенку J к дну К (рисунок внизу). Прижмите металлическую боковую стенку к задней стенке и дну, просверлите направляющие отверстия и закрепите шурупами. Для удобства сборки мы сделали раму-подставку высотой 150 мм, чтобы детали ящика не касались поверхности верстака.

Эта универсальная фурнитура (называемая иногда металлобоксом или метабоксом), изначально предназначенная для коммерческого использования в кухонной мебели, позволяет изготовить прочные выдвижные ящики для данного проекта в рекордно короткие сроки. Но это не единственное ее преимущество. Стоимость комплекта металлических стенок с интегрированными выдвижными направляющими не намного выше обычных направляющих, но, имея их, не придется делать деревянные боковые стенки. Передние стенки с готовой отделкой просто крепятся к боковым металлическим стенкам с помощью монтажных кронштейнов, которые позволяют регулировать при сборке зазоры между соседними ящиками. Вот как собирается ящик с использованием этой современной фурнитуры, экономящей ваши средства и время.

2015-08-03_14-07-35

Шаг 2. Для аккуратного размещения монтажных кронштейнов на передних стенках L, М сделайте сверлильный шаблон-кондуктор, показанный на рисунке справа. Во избежание путаницы отметьте положение кронштейнов на обеих сторонах шаблона и соедините линией каждую пару отверстий. На задней стороне передней стенки ящика отметьте ее середину. Прижмите рейку-упор шаблона к нижнему краю стенки, выровняйте шаблон по средней метке и зафиксируйте его струбциной. Просверлите отверстия 8×12 мм, как показано на фото. Переверните шаблон и сделайте отверстия у другого края передней стенки.

2015-08-03_14-08-25

Шаг 3. Вставьте пластиковые втулки монтажных кронштейнов в отверстия передней стенки, при этом отогнутые фланцы должны быть обращены наружу. Для более равномерного распределения силы удара используйте деревянный обрезок. Прикрепите прижимные пластины к фланцам с помощью входящих в комплект винтов, не затягивая их. Вставьте боковые стенки ящика между фланцами и прижимными пластинами и затяните винты.

Примечание Металлические боковые стенки имеют пару отогнутых язычков (см. рисунок), служащих для быстрого позиционирования деталей при массовом производстве ящиков. Удалите эти язычки перед сборкой своих ящиков.

выдвижной ящик - схема

Тумба-комод с тремя ящиками для мастерской
2015-08-03_14-11-24
