Верстак своими руками

Такой верстак будет всегда наготове. Пара регулируемых ножек сделают его устойчивым на неровном полу, а колесные опоры с тормозом — мобильным. Его постройка обойдется не слишком дорого.

  • Габаритные размеры: длина — 1448 мм; ширина — 711 мм; высота — 914 мм.
  • Материалы для изготовления (сосновые доски и березовая фанера) можно приобрести в строительном магазине. Сборка рам с помощью шурупов в косых отверстиях-карманах не вызовет затруднений.
  • Боковые свесы крышки позволят в дальнейшем оборудовать верстак тисками.

Сделайте корпус и рамы

1. Выпилите боковые стенки А, полку и дно В, а также верхние стяжки по указанным в «Списке материалов» размерам. Просверлите монтажные отверстия в дне, как указано на рисунках (для шурупов диаметром 4,5 мм, используемых в этом проекте, просверлите отверстия диаметром 4 мм).

2. Настройте толщину наборного пазового диска в соответствии с толщиной фанеры и выпилите пазы на внутренней стороне обеих боковых стенок А (рис. 1). Затем прикрепите к продольному (параллельному) упору деревянную накладку и выпилите фальцы в боковых стенках.

Верстак своими руками схема чертежи

3. Отшлифуйте боковые стенки А, полку и дно В наждачной бумагой зернистостью до 180 единиц. Склейте их, фиксируя струбцинами (фото А).

2015-09-23_9-35-34

Монтажные угольники, прижатые струбцинами к корпусу, при склейке удерживают боковые стенки А перпендикулярно полке и дну В.

4. Просверлите в верхних стяжках С монтажные отверстия диаметром 10 мм (рис. 1). Приклейте стяжки к боковым стенкам А, добиваясь прямоугольности с помощью монтажных угольников.

5. Выпилите по указанным размерам стойки D, верхние Е, а также нижние и средние F перекладины фасадных рам. Просверлите косые отверстия-карманы на концах верхних и нижних перекладин. Склейте детали рам на ровной поверхности, скрепляя их шурупами (фото В). Когда клей высохнет, приклейте на место средние перекладины и закрепите их шурупами.




2015-09-23_9-35-56

Зафиксируйте перекладины Е, F и стойки D фасадной рамы струбцинами, перед тем как ввернуть шурупы в отверстия-карманы. Струбцина, установленная на стыке соединения, удержит детали в одной плоскости.

6. Отшлифуйте рамы наждачной бумагой зернистостью до 180 единиц. Приклейте их к корпусу, выравнивая стойки с боковыми стенками А и перекладины с дном В и верхними стяжками С. Зафиксируйте склейку струбцинами.

Теперь добавьте ножки

1. Измерьте высоту колесных опор, затем по этому размеру выпилите опорную доску G для ножек и опилите ее до длины, указанной в «Списке материалов». Выпилите опорные бобышки Н и опорную доску I для колесных опор по указанным размерам.

2. С помощью электролобзика или ленточной пилы выпилите по форме опорную доску G и гладко ее отшлифуйте (рис. 2). Просверлите углубления-цековки диаметром 13 мм и отверстия диаметром 10 мм в указанных на рисунке местах. Вставьте фланцевые гайки в углубления-цековки.

2015-09-23_9-38-26

3. Приклейте опорные бобышки Н к опорной доске G и дополнительно закрепите их шурупами. Приклейте этот узел G/Н к корпусу, оставив выступ шириной 19 мм. Затем приклейте к корпусу опорную доску I для колесных опор, как показано на рисунке.

Сделайте крышку верстака из сосновых досок

1. Подготовьте 16 прямых заготовок- делянок сечением 40×90 мм для крышки верстака J. На рейсмусовом станке острогайте две широкие грани каждой делянки для получения ровных и гладких склеиваемых поверхностей. Затем отфугуйте одну из узких граней каждой делянки и опилите противоположную до окончательной ширины.

Совет! Опережайте изменения в древесине. Обычные строительные пиломатериалы, как правило, содержат больше влаги, чем древесина камерной сушки, и после обработки в остроганных досках по мере их высыхания возникают новые напряжения. Лайте доскам акклиматизироваться в вашей мастерской в течение двух-трех дней до обработки, но склеивайте их в щит сразу после рейсмусования, чтобы уменьшить деформацию готовой крышки.

2. Сделайте шесть прижимных брусков размерами 20x50x305 мм из твердой древесины для выравнивания делянок щита в процессе склейки. Проложите между прижимными брусками и щитом крышки J вощеную бумагу. Затем склейте два узких щита по восемь делянок в каждом (фото С и D), удаляя излишки клея до его высыхания.

2015-09-23_9-39-02

Небольшой поролоновый валик поможет быстро и равномерно нанести клей на делянки щита крышки J. Вощеная бумага не позволит подставкам приклеиться к щиту.

2015-09-23_9-39-11

Прижимные бруски в середине и на концах щита J удерживают делянки в одной плоскости, пока вы устанавливаете струбцины сверху и снизу.

3. После высыхания клея обработайте обе стороны каждого щита на рейсмусовом станке до одинаковой толщины. В зависимости от наличия дефектов в делянках толщина щитов будет равна 75-83 мм. Незначительные впадины можно заполнить шпаклевкой, как описано в «Совете мастера».

Совет мастера. Заполните углубления эпоксидной шпаклевкой

2015-09-23_9-50-51Для заполнения мелких дефек­тов в щите крышки используйте прочный эпоксидный клей. При­готовьте небольшой шпатель, от­шлифовав скос на кромке обрезка оргалита. Затем смешайте компо­ненты «пятиминутного» эпоксид­ного клея и с усилием втирайте их в углубления, заполняя их. Через день, когда эпоксидный состав полностью затвердеет, гладко от­шлифуйте верхнюю сторону щита.

4. Склейте половинки крышки J вместе и сожмите их струбцинами. Отшлифуйте верхнюю сторону, кромки и торцы наждачной бумагой зернистостью до 180 единиц. Затем отфрезеруйте вдоль краев скругления радиусом 6 мм.

Верстак почти готов

1. Окончательно отшлифуйте все места, которые в этом нуждаются, наждачной бумагой зернистостью 180 единиц и нанесите отделку (мы нанесли два слоя масляного лака с помощью тканевого тампона). Просверлите в опорной лоске I направляющие отверстия и прикрепите к ней шурупами колесные опоры, отступив от концов около 6 мм.

2. Сделайте две регулируемые ножки, надев резиновые колпачки на головки винтов М10х75. Заполните свободное пространство в колпачках силиконовым герметиком, который удержит головки винтов на месте. Когда герметик затвердеет, вверните ножки наполовину в фланцевые гайки опорной доски G.

3. Положите крышку J на корпус и выровняйте ее. Просверлите направляющие отверстия и вверните шурупы-глухари через отверстия верхних стяжек С в крышку, не забыв установить шайбы. Теперь можно выкатить новый верстак на середину мастерской и приступить к изготовлению на нем нового проекта.

Верстак своими руками

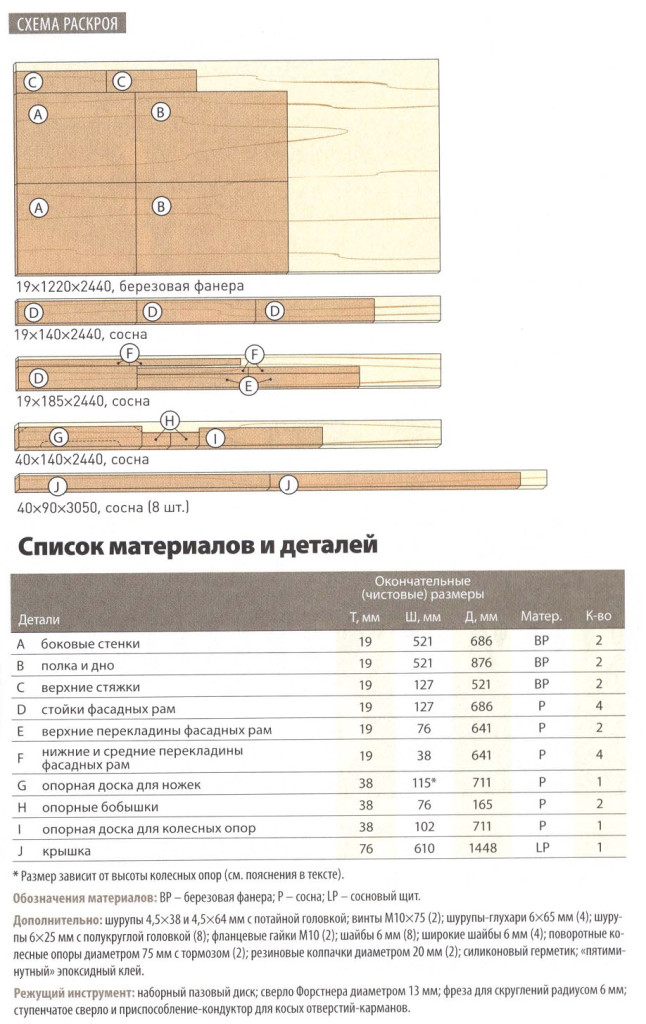

2015-09-23_9-41-18
