Деревянный ящик для пива своими руками

Первоначальная концепция этого проекта заключалась в том, чтобы с его помощью вы могли продемонстрировать своё столярное мастерство перед друзьями, принеся в нём напитки на вечеринку или пикник. Но мы также подумали о том, чтобы этот ящик-переноска служил не только для забавы, но и для серьёзной работы. К счастью, мы убедились, что аккуратные металлические баночки, в которых удобно хранить крепеж и мелкую фурнитуру, занимают столько же места, сколько бутылки с напитками. А если вам нужно разместить больше бутылок, крепежа или инструментов, просто сделайте ящик длиннее (см. фото в конце статьи).

Кевин Бойл, главный редактор

Как делаются соединения

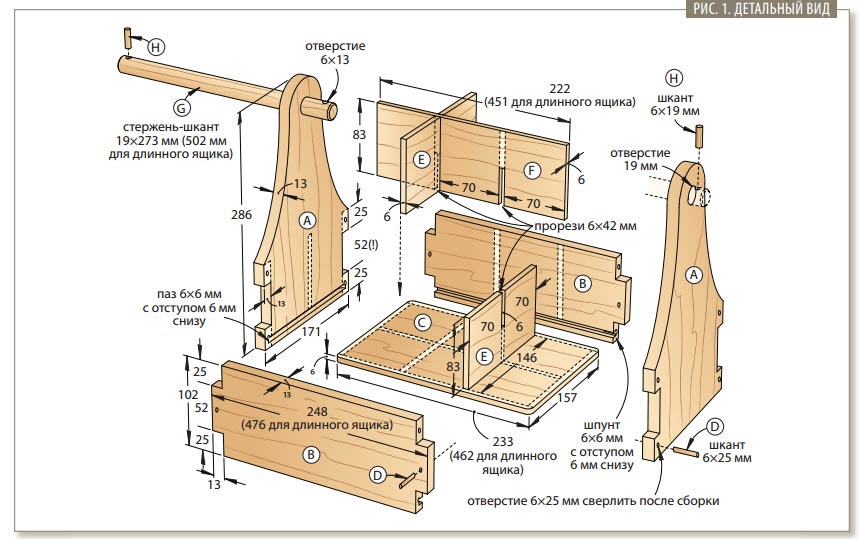

1. Из 13-миллиметрового материала выпилите торцевые стенки А и пробный обрезок такой же ширины, но длиной 305 мм (рис. 1). Отложите пробный обрезок в сторону. Затем выпилите продольные стенки В указанных размеров.

2016-10-04_11-19-38

2. Закрепите на головке поперечного (углового) упора деревянную накладку. Поднимите диск пильного станка до высоты 25 мм и расположите продольный (параллельный) упор на расстоянии 13 мм от внешнего края диска (см. «Совет мастера»). Сделайте пропилы на всех углах продольных стенок В (фото А).

2016-10-04_11-15-47

Прижимая стенку В к продольному упору, сделайте пропилы у каждого угла. Накладка поперечного упора поддерживает заготовку и предотвращает появление сколов.

2016-10-04_11-17-07Совет мастера. Настройка без измерений. Отключив пильный станок от электросети, используйте торцевую стенку А как шаблон для установки продольного упора. Прижмите одну пласть доски к продольному упору и двигайте его до тех пор, пока противоположная пласть не будет выровнена с внешним краем зубьев пильного диска. Точность выравнивания проверьте касанием пальца.




3. Удалите лишний материал (фото В). Завершите формирование вырезов за несколько проходов, передвигая заготовку к продольному упору и обратно через вершину пильного диска, чтобы подровнять край (фото С).

2016-10-04_11-15-59

Сделайте дополнительные проходы от торца к середине стенки В, придвигая заготовку к продольному упору на ширину пропила после каждого прохода.

2016-10-04_11-16-07

Для зачистки поверхности придвигайте стенку В к продольному упору и обратно через самую высокую часть пильного диска. Накладка поперечного упора поможет поддерживать и направлять заготовку.

2016-10-04_11-20-08

Сделайте пропилы в пробном обрезке, чтобы избежать неприятностей с деталями проекта. Если необходимо, сделайте вторую, третью или даже четвертую пару пропилов на свободных углах обрезка.

4. Опустите пильный диск до высоты 13 мм и установите продольный упор на расстоянии 76 мм от внешнего края диска. Закрепите на накладке поперечного упора стопор из обрезка, расположив его на расстоянии 352 мм от продольного упора. Взяв пробный обрезок, подготовленный в шаге 1, и, прижимая его торец к продольному упору, сделайте один пропил, затем прижмите противоположный торец к стопору и сделайте второй пропил (фото D). Сравните ширину выступа на продольной стенке В с расстоянием между внешними краями этих пропилов. Измените, если требуется, настройки пильного станка, а затем сделайте такие пропилы в обеих кромках торцевых стенок А.

Примечание. Лучше, если ширина выреза будет чуть меньше, так как вы сможете добиться точной подгонки с помощью наждачной бумаги или напильника.

5. Так же, как при формировании продольных стенок В, удалите лишний материал между пропилами в торцевых стенках А за несколько дополнительных проходов. Проверьте плотность соединений и, если необходимо, подгоните ширину вырезов.

Выпиливание контуров и сборка

1. Увеличьте в 2 раза контурный полушаблон (рис. 2). Прикрепите его аэрозольным клеем к куску 6-миллиметрового оргалита, выпилите и отшлифуйте кромки шаблона. Сверлить отверстия пока не нужно.

2016-10-04_11-20-14

Выровняйте край шаблона с кромкой торцевой стенки А, прижав его к угольнику, и обведите криволинейный край шаблона карандашом.

2. Положите на торцевую стенку А комбинированный угольник, выровняв верхний край его линейки с верхними краями вырезов. Приставьте низ шаблона к угольнику, обведите контуры карандашом (фото Е). Переверните шаблон на другую сторону, выровняйте и повторите. Разметьте в указанном месте центр 19-миллиметрово- го отверстия.

3. Скрепите обе торцевые стенки А вместе двухсторонним скотчем, выровняв их торцы и кромки. Выпилите по контуру и отшлифуйте кромки до линии, затем просверлите 19-миллиметровое отверстие (6-миллиметровые отверстия будут сделаны позднее). Разъедините детали и окончательно отшлифуйте их наждачной бумагой № 220.

2016-10-04_11-22-274. Установите в цангу фрезера, закреплённого в столе, 6-миллиметровую шлицевую фрезу и настройте её вылет так, чтобы расстояние от низа резцов до стола равнялось 6 мм. Насухо (без клея) соедините стенки А, В, скрепив их струбцинами, и отфрезеруйте шпунты и пазы на внутренней стороне стенок по всему периметру.

5. Для определения размеров дна С измерьте расстояния между торцевыми А и продольными В стенками, затем добавьте к каждому размеру 11 мм. Выпилите дно по этим размерам и закруглите его углы, чтобы они входили в пазы и шпунты стенок.

Разъедините стенки и снова соберите ящик, вставив на место дно, чтобы убедиться в правильности всех соединений. Подгоните дно, если требуется, затем отшлифуйте продольные стенки и дно наждачной бумагой № 220. Нанесите клей в шпунты и вырезы стенок, соберите ящик, вставив дно, и зафиксируйте струбцинами. Проверьте прямоугольность сборки.

6. Когда клей высохнет, просверлите 6-миллиметровые отверстия глубиной 25 мм в центре каждого выступа стенок А, В (рис. 1). От круглого деревянного стержня диаметром 6 мм отрежьте шканты D длиной 25 мм и вклейте их в отверстия. Когда клей высохнет, отшлифуйте их заподлицо с поверхностью стенок.

7. Если хотите, можете добавить перегородки Е, F, подогнав их мину к внутренним размерам ящика А-D. Выпилите прорези с помощью пильного станка, прижимая перегородки к накладке поперечного упора. Окончательно отшлифуйте перегородки наждачной бумагой № 220.

8. От 19-миллиметрового круглого деревянного стержня отпилите отрезок длиной 273 мм для ручки G. Проденьте её в отверстия торцевых стенок А и выровняйте посередине. Отметьте на ручке внешние стороны стенок, обведя их карандашом. Выньте ручку и просверлите рядом с линиями 6-миллиметровые отверстия глубиной 13 мм (рис. 1, «Совет мастера»). Отшлифуйте вокруг торцов ручки небольшие фаски. Затем снова вставьте ручку на место, отпилите штифты Н указанной длины и вклейте их в отверстия ручки.

Совет мастера. Как укротить непослушные шканты. Чтобы при сверлении отверстий круглый стержень-шкант оставался неподвижным, зафиксируйте его с помощью бруска-призмы. Изготовить брусок-призму несложно: наклоните диск пильного станка на угол 45° и сделайте два пересекающихся пропила в обрезке толстой доски.

9. Когда клей высохнет, нанесите отделочное покрытие. (Мы использовали полуматовый нитролак в аэрозольном баллоне.) Если вы сделали перегородки Е, F, вставьте их в ящик. Не приклеивайте их, чтобы иметь возможность вынуть их в случае необходимости. Теперь можно использовать переноску для работы или отдыха, а возможно, для того и другого.

Нужен ящик для инструментов? Увеличьте длину

2016-10-04_11-23-48

Более длинный ящик-переноска позволит вместить больше инструментов и больше крепежа. Просто увеличьте длину продольных стенок В, дна С и ручки G (рис. 1). Если хотите разделить внутреннее пространство на отсеки, изготовьте пять коротких перегородок Е и сделайте длиннее центральную перегородку F. Для этого ящика-переноски мы взяли дубовые доски радиального распила и круглые ореховые стержни для ручки G и шкантов D.

2016-10-04_11-23-242016-10-04_11-24-12
