Детские танцующие часы из дерева

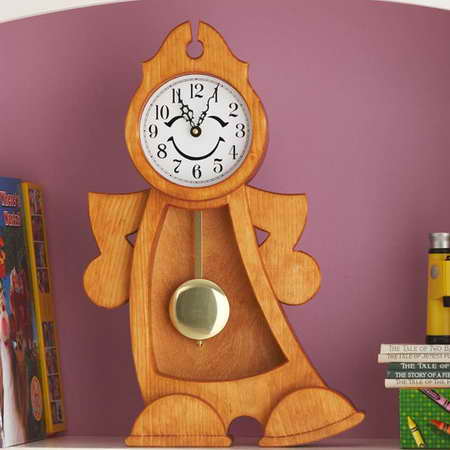

Приступив к изготовлению в субботу утром, уже вечером в воскресенье вы сможете принести этого веселого человечка в детскую комнату. Часовой механизм и циферблат продаются по отдельности или комплектом.





С чего начать работу

1. Выпилите из сосновой доски три заготовки размерами 19x276x441 мм и одну размером 19x162x206 мм (рис. 1). Вам также понадобится кусок 6-миллиметровой фанеры размером 305×305 мм.

2015-07-19_12-29-54

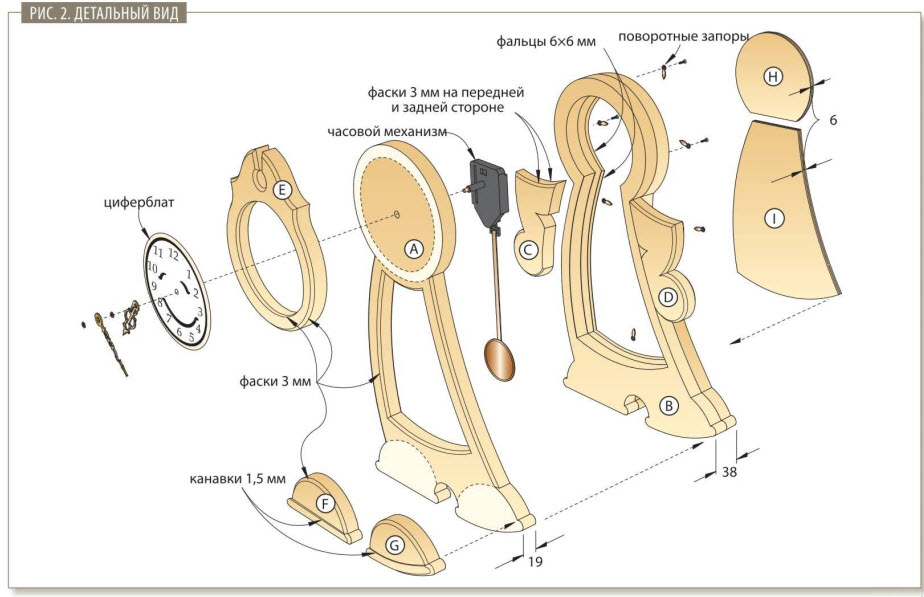

2. Сделайте четыре копии каждого шаблона часов. Склейте их по линиям, указанным на шаблонах, и отложите одну копию в сторону, чтобы позднее сделать с ее помощью задники Н, I. Из другой копии вырежьте контурные шаблоны для рук С, D, головы Е и ботинок F, G. Контуры рук на остальных шаблонах больше не понадобятся, их можно удалить. Аэрозольным клеем прикрепите шаблоны к заготовкам (рис. 1). С помощью ленточной пилы отделите руку С и ботинок F от заготовки корпуса В. Остаток заготовки корпуса склейте с другой 19-миллиметровой заготовкой, чтобы деталь В имела толщину 38 мм (рис. 2).

2015-07-19_12-30-57

2015-07-19_12-32-00

Прежде чем включить ленточную пилу, обведите контуры каждой детали цветным маркером, чтобы не перепутать линии.

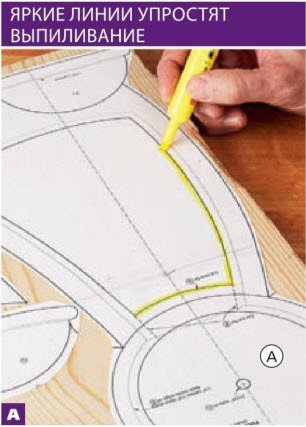

3. Обведите цветным маркером линии, которые нужно выпилить на каждом шаблоне (фото А, рис. 1). В указанном на шаблоне передней стороны корпуса А месте просверлите 8-миллиметровое отверстие, а в шаблоне верхней части головы Е — отверстие диаметром 19 мм. Выпилите все детали ленточной пилой, ведя пропил рядом с линиями контура, а затем отшлифуйте до окончательной формы (фото В).

4. Удалите шаблон с задней детали корпуса В и приклейте к ней переднюю деталь А (фото С). Отшлифуйте внутренние и внешние кромки обеих деталей заподлицо. Для этой операции мы использовали шпиндельный шлифовальный станок и самодельные шлифовальные колодки, переходя от наждачной бумаги № 100 до № 220 (прочитайте» Совет мастера» внизу), Отшлифуйте руки С, D, голову Е и ботинки F, G до линий контура.




2015-07-19_12-33-14

Ленточной пилой можно выпилить внутренний контур, только сделав в незаметном месте входной пропил параллельно волокнам древесины. Склейте края входного пропила перед окончательной сборкой.

2015-07-19_12-33-25

Склеивая вместе переднюю А и заднюю В детали корпуса, выровняйте как можно точнее их края, чтобы не пришлось долго заниматься шлифовкой.

Совет мастера

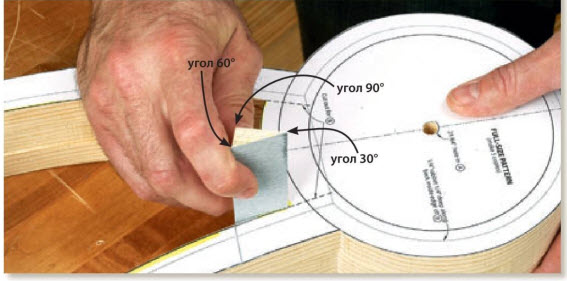

Клин для шлифовки внутренних углов. Сделанная из треугольного обрезка шлифовальная колодка стремя различными углами позволяет легко обработать углы, с которыми не справятся вращающиеся шлифовальные насадки. Чтобы изготовить та кую колодку, отпилите один угол широкой заготовки. Оклейте грани обрезка наждачной бумагой на клеевой основе или используйте аэрозольный клей для крепления обычной наждачной бумаги.

2015-07-19_12-40-10

5. Закрепите ботинки F, G на верстаке и с помощью острого ножа прорежьте узкие канавки над подошвами (фото D). Зачистите канавки уголком сложенного листа наждачной бумаги №150. Установите в фрезерный стол кромочную фрезу и отфрезеруйте 3-миллиметровые фаски на передней детали корпуса А, руках С, D, голове Е и ботинках F, G в местах, указанных на шаблонах. Удалите со всех деталей шаблоны, смочив их растворителем. Отшлифуйте детали наждачной бумагой № 220.

2015-07-19_12-36-30

Аккуратно прорежьте острым ножом узкие канавки по линиям шаблона. Если требуется, углубите их, срезая материал с боков.

2015-07-19_12-36-46

Приклейте руки С, D к корпусу A/B/E/F/G, выровняв их посередине толщины. Используйте минимальное количество клея, чтобы не испачкать детали.

6. Приклейте голову Е и ботинки F, G к передней детали корпуса А и отшлифуйте кромки заподлицо. Проверьте, как прилегают руки С, D к задним деталям корпуса В, и подгоните их шлифовкой, добиваясь плотной стыковки. Приклейте руки на место (фото Е).

Детские танцующие часы из дерева7. Отфрезеруйте вокруг углубления с задней стороны корпуса А-G фальц 6×6 мм (рис. 2). Возьмите отложенный ранее бумажный шаблон, аэрозольным клеем прикрепите его к 6-миллиметровой фанере и выпилите две задние вставки Н, I, ведя пропил рядом с пунктирной линией. Отшлифуйте края вставок, подгоняя их к фальцам. Закрепите шурупами на задней стороне корпуса поворотные запоры.

8. Нанесите на все детали отделочное покрытие.

9. Выровняв число «12» с отверстием в голове Е, приклейте на место циферблат (рис. 2). Установите часовой механизм и вставьте батарейку. Приклейте на место руки. Укоротите маятниковый подвес до 170 мм, вставьте его в часовой механизм и толкните, чтобы он начал качаться. Если маятник ударяется о корпус, слегка поверните часовой механизм. Вложите в фальцы на задней стороне корпуса В вставки Н, I и закрепите их поворотными запорами.

Дополнительно: аэрозольный клей; морилка; лак.

Режущие инструменты: пильное полотно шириной 3 мм; сверла диаметром 8 и 19 мм; фреза для фасок 45°; фреза для фальцев шириной 6 мм.

2015-07-19_12-38-51

2015-07-19_12-41-01
