Диван-качалка для сада

Я до сих пор помню, как в детстве летом меня, словно магнитом, тянуло к подобному дивану-качалке, стоявшему на открытой террасе у дома моего деда. Даже теперь, став взрослым, я по-прежнему влюблен в такие качалки, располагающие к приятной беседе за стаканом прохладного лимонада. И взрослых, и детей завораживает убаюкивающее покачивание, перед которым трудно устоять. Уже одним своим видом традиционная конструкция, показанная на фото в конце статьи, напоминает о лете, и она непременно должна стать неотъемлемым атрибутом вашего дворика.

Йен Свек, дизайнер проекта

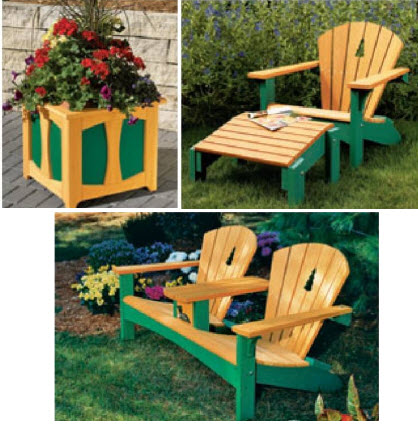

мебель для сада

Начните с шипов и соединений вполдерева

1. По указанным в «Списке материалов» размерам выпилите стойки А, перекладины В, проножки D, передние J и задние К ножки, а также нижние боковые перекладины L. Затем сделайте скосы под углом 5° и 15° на концах передних ножек J, задних ножек К и нижних боковых перекладин L (рис. 1).

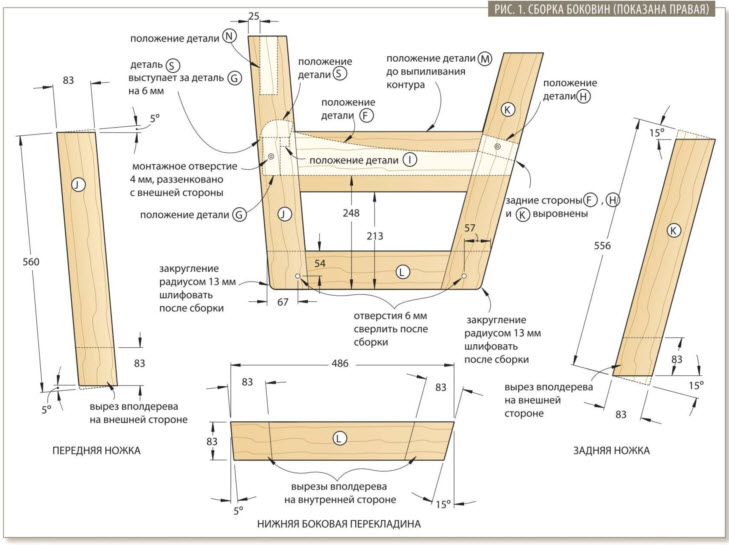

2015-07-16_8-10-37

Примечание. Для аккуратных соединений вполдерева деталей А, В, J, K u L тщательно настройте вылет диска над столом пильного станка, делая пробные соединения на обрезках. Для выпиливания шипов на деталях D потребуется такой же вылет диска. Сделав все соединения за один прием, можно избежать повторной возни с настройкой станка.

2. Для изготовления соединений вполдерева установите в пильный станок пазовый диск толщиной 19 мм и настройте глубину пиления равной 19 мм. Выпилите фальцы на концах двух обрезков толщиной 38 мм. Соедините обрезки и убедитесь, что их поверхности совпадают. Поправьте, если необходимо, настройки и снова сделайте пробное соединение.

3. Перед выпиливанием соединений вполдерева расположите продольный (параллельный) упор, который послужит ограничителем длины вырезов (фото А). Чтобы не возникли сколы, закрепите на поперечном (угловом) упоре деревянную накладку, конец которой должен находиться дальше диска. Теперь сделайте вырезы в полдерева в стойках А и перекладинах В (рис. 2). Делайте несколько последовательных проходов, останавливаясь, когда торец детали коснется продольного упора.




2015-07-16_8-11-45

Выпилите часть выреза в обрезке такой же ширины, как у деталей, соединяемых вполдерева, и установите продольный упор так, чтобы внешние края обрезка и диска располагались вровень.

2015-07-16_8-15-20

Настройте поперечный упор на требуемый угол (показан угол 15°) и выпилите косые вырезы вполдерева. Сделайте несколько проходов до тех пор, пока конец детали не коснется продольного упора.

4. Разметьте детали боковин J, К и L. На каждой детали пометьте косым крестом сторону, на которой будут сделаны вырезы вполдерева. Убедитесь, что после сборки боковины будут зеркальными копиями друг друга. Настроив поперечный упор на угол 5°, а затем 15°, сделайте вырезы вполдерева на передних и задних ножках J, К, а также на нижних боковых перекладинах L (фото В).

5. Настроив поперечный упор на угол 90°, расположите продольный упор справа на расстоянии 38 мм от левой стороны диска (толщина детали А). Используя продольный упор как ограничитель длины, выпилите смещенные шипы на проножках D (рис. 2).

2015-07-16_8-13-26

Соберите основание

1. Склейте обе боковины основания A/В, фиксируя детали струбцинами. (Мы использовали полиуретановый клей.) Затем просверлите в каждой боковине по два 6-миллиметровых отверстия (рис. 2а). Опилите ножки С до указанной длины и сделайте на их нижних торцах фаски. Просверлите отверстия для шурупов так, чтобы головки оказались утопленными примерно на 3 мм. Прикрепите ножки на место шурупами. Наконец, шлифовкой закруглите верхние углы боковин.

2015-07-16_8-17-45

Сделайте простое лекало из упругой планки и шнура, согните его, соединяя крайние и среднюю точку дуги на проножке D, и проведите линию.

2. Разметьте на обеих проножках D верхнюю точку дуги (рис. 2). Начертите дуги (фото С), выпилите ленточной пилой или электролобзиком и отшлифуйте. Приклейте проножки D к боковинам, просверлите и раззенкуйте отверстия для шурупов, а затем вверните шурупы.

3. Выпилите поперечную стяжку Е. Зафиксируйте ее концы струбцинами посередине длины проножек вровень с их верхними гранями. Просверлив отверстия, раззенкуйте их и вверните шурупы. Тщательно отшлифуйте основание, смягчая все острые ребра шлифовальной колодкой.

Сделайте раму сиденья

1. Выпилите поперечные бруски F. Сделайте копию шаблона и наклейте ее на один из брусков, используя аэрозольный клей (рис. 3). Для завершения контура проведите между половинками шаблона прямую линию, как указано на рисунке, а затем отметьте центр дуги в точке, расположенной на 14 мм ниже этой линии. Согните гибкое лекало, подобрав требуемый радиус, и проведите плавную дугу, проходящую через три точки. Распилы под углом 15° сделайте на пильном станке. Остальное выпилите ленточной пилой или электролобзиком и тщательно отшлифуйте деталь по контуру. Используйте ее в качестве шаблона для разметки контура на двух других заготовках. Выпилите и отшлифуйте все поперечные бруски сиденья.

2015-07-16_8-18-49

2. Выпилите передний G и нижний задний Н бруски сиденья. Склейте раму сиденья F/G/H, фиксируя струбцинами. При этом концы поперечных брусков должны быть выровнены с задней гранью бруска Н (рис. 1 и 4). Просверлите и раззенкуйте отверстия, а затем вверните шурупы.

2015-07-16_8-19-42

3. Выпилите внутренние накладки I и приклейте их к внутренней стороне переднего бруска G вровень с его верхней гранью. Дополнительно закрепите накладки шурупами, ввернутыми в раззенкованные отверстия.

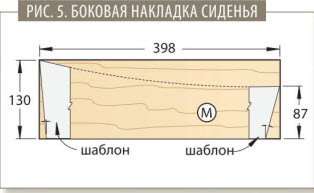

4. Выпилите боковые накладки М. Сделайте две копии шаблона и приклейте их к заготовкам (рис. 5). С помощью пильного станка сделайте скосы на концах заготовок, а верхнюю дугу выпиливать пока не нужно.

2015-07-16_8-20-23

5. Возьмите выпиленные ранее передние и задние ножки J, К, а также нижние боковые перекладины L. Склейте боковины сиденья (рис. 1) Для аккуратного выравнивания деталей при сборке временно установите между ножками боковые накладки М в указанных местах. Когда клей высохнет, просверлите отверстия диаметром 6 мм и отшлифуйте закругления на нижних углах боковин.

6. Выпилите заготовки кронштейнов N. Сделайте две копии шаблона, наклейте их на заготовки, выпилите по контуру ленточной пилой или электролобзиком и отшлифуйте кромки. Приклейте кронштейны к передним ножкам J (рис. 1). Просверлив раззенкованные отверстия, дополнительно закрепите кронштейны шурупами.

7. Положите одну из боковин сиденья J/K/L/N на верстак внешней стороной вниз. Поставьте сверху раму сиденья F/G/H/I, выровняв ее задний край с задним краем детали К (рис. 1). Прикрепите раму сиденья к боковине (фото D). Затем добавьте вторую боковину. Теперь, действуя с внешней стороны боковин, просверлите и раззенкуйте отверстия через передние ножки J в передний брусок G и через задние ножки К в нижний задний брусок Н (рис. 1 и 4). Вверните в отверстия шурупы.

2015-07-16_8-21-35

Положите боковину сиденья внешней стороной вниз и расположите раму сиденья, отступив 248 мм от нижнего края боковой перекладины L. Просверлите отверстия и закрепите раму шурупами.

2015-07-16_8-21-46

Вставьте боковую накладку М между передней и задней ножками J, К, прижав к поперечному бруску F рамы сиденья. Обведите на накладке верхний контур поперечного бруска.

8. Выпилите верхний брусок спинки О. Наклоните диск пильного станка на угол 15° и опилите скос на его передней стороне (рис. 4). Положите брусок на задние ножки К, выровняв его скос с передней стороной ножек и установив одинаковые свесы на концах. Приклейте брусок на место и дополнительно закрепите шурупами.

9. Вставьте боковые накладки М между ножками J, К и разметьте их верхний криволинейный контур (фото Е). Выпилите и отшлифуйте до линий разметки, а затем приклейте боковые накладки к поперечным брускам рамы сиденья F.

Подлокотники и спинка

1. Острогайте доску до толщины 25 мм и выпилите из нее подлокотники Р. Разметьте их контуры и центры отверстий для шурупов (рис. 6). Ленточной пилой выпилите детали по контуру, просверлите и раззенкуйте отверстия. Убедитесь, что детали являются зеркальными копиями друг друга.

2015-07-16_8-23-25

2.Отфрезеруйте округления радиусом 3 мм вдоль всех ребер подлокотников и отшлифуйте небольшие закругления на углах.

3. Для спинки выпилите семь прямых Q и шесть сужающихся R планок, размеры которых указаны в «Списке материалов». Опилите сужения на планках R (рис. 7). Затем на нижних концах двух сужающихся планок сделайте скосы под углом 5°, а еще на двух — под углом 10°.

2015-07-16_8-24-14

4. Для разметки верхнего контура спинки и центров отверстий для шурупов потребуется длинное правило. Выровняйте фугованием кромку доски длиной 1,5 м и закрепите ее струбцинами на крае верстака. Расположите посередине прямую планку (фото F).

2015-07-16_8-25-13

Наклейте двухсторонний скотч на заднюю сторону центральной планки Q. Выровняйте ее посередине длинной доски с прямой кромкой, установите прямой угол с помощью большого угольника и прикрепите планку к верстаку.

2015-07-16_8-25-32

Приклеив центральную прямую планку Q к верстаку, распределите остальные планки спинки, вставляя между ними 10-миллиметровые проставки. Сужающиеся крайние планки также закрепите двухсторонним скотчем.

5.Из обрезков выпилите две дюжины 10-миллиметровых проставок. Расположите остальные прямые и сужающиеся планки спинки в порядке, указанном на рис. 7, вставляя между ними проставки (фото G).

2015-07-16_8-27-53

Разметив на малярном скотче центры отверстий и приклеив к планкам бумажные шаблоны декоративных вырезов, согните гибкое лекало, соединяя крайние и среднюю точки дуги, и проведите плавную линию.

6. Приклейте к планкам две полоски малярного скотча и разметьте центры отверстий для шурупов (рис. 7). Затем сделайте две копии шаблона для выпиливания выреза в виде стилизованной елки и приклейте их к планкам в указанных местах. Теперь отметьте верхние точки дуг, отступив 38 мм вниз от верхних углов планок R, и проведите дуги (фото Н).

7. Разрежьте малярный скотч и шаблоны в промежутках между планками острым ножом. Просверлите и раззенкуйте отверстия для шурупов. Выпилите декоративные вырезы и отшлифуйте их края и верхние края планок. Закрасьте краской желаемого цвета только кромки вырезов. (Мы нанесли два слоя зеленой латексной краски Olympic Wood Protector.)

8. Когда краска высохнет, отфрезеруйте 3-миллиметровые скругления на передних и задних сторонах планок спинки, включая и края вырезов. Сделайте также скругления на их верхних концах, но не затрагивайте нижние. Окончательно отшлифуйте планки.

2015-07-16_8-29-18Теперь сделайте планки сиденья

1. Выпилите передний брусок сиденья S. Сделайте копии профильных шаблонов и наклейте их на торцы заготовки. Наклоняя диск пильного станка, грубо опилите скосы за четыре прохода в порядке, показанном на рис. 8. Сгладьте очертания профиля шлифовкой, а затем отфрезеруйте 3-миллиметровые скругления в указанных на шаблоне местах.

2. Выпилите средние Т и заднюю U планки сиденья. Просверлите и раззенкуйте монтажные отверстия, располагая их посередине ширины планок на пересечениях с поперечными брусками рамы сиденья F (рис. 4).

3. Отфрезеруйте скругления радиусом 3 мм на верхних ребрах и окончательно отшлифуйте все планки.

Отделка и сборка

1. Дополнительно отшлифуйте все детали, которые нуждаются в этом. Смягчите острые ребра шлифовальной колодкой.

2. Нанесите два слоя такой же краски, которую использовали на кромках декоративных вырезов, на основание и раму сиденья. На подлокотники, планки сиденья и спинки нанесите бесцветное защитное покрытие с водоотталкивающими свойствами, избегая его попадания на окрашенные кромки декоративных вырезов.

3. Когда отделочные покрытия высохнут, установите подлокотники на передних ножках J, кронштейнах N и верхней перекладине спинки О (рис. 6). Через отверстия подлокотников просверлите направляющие отверстия в нижних деталях и вверните шурупы.

4. Расположите центральную прямую планку спинки Q (фото I). Через монтажные отверстия планки сделайте направляющие отверстия в нижнем заднем бруске Н и верхней перекладине спинки О. Закрепите планку шурупами. Теперь, используя те же 10-милли- метровые проставки, устанавливайте по одной остальные прямые и сужающиеся R планки, делая направляющие отверстия и вворачивая шурупы.

2015-07-16_8-32-15

Установите центральную планку Q посередине задней перекладины Н, выровняв нижний торец с нижним краем перекладины. Просверлите направляющие отверстия и вверните шурупы.

2015-07-16_8-32-25

Установив передние рычаги, вставьте проставку шириной 64 мм между нижней задней перекладиной Н и перекладинами В. Закрепите задние рычаги с помощью мебельных болтов, гаек и шайб.

5. Прикрепите струбцинами на место передний брусок сиденья S, выдвинув его передний край на 6 мм вперед над передним бруском рамы G. Просверлите снизу под углом отверстия сквозь внутренние накладки I в передний брусок, раззенкуйте их и вверните шурупы. Затем, снова с помощью 10-миллиметровых проставок, распределите средние Т и заднюю U планки сиденья, просверлите направляющие отверстия и закрепите планки шурупами.

6. Для монтажа качающихся рычагов переверните готовое сиденье со спинкой и подлокотниками и положите его на верстак, поставив на подлокотники. Укоротите восемь мебельных винтов М6 до длины 57 мм. Затем с помощью четырех из них, добавив широкие шайбы, гроверы и гайки, прикрепите рычаги к сиденью (рис. 4). Выровняйте основание между боковинами дивана. Отметьте расположение 6-миллиметровых отверстий в основании относительно его передней стороны (рис. 2). Прикрепите к основанию передние рычаги. Чтобы выровнять задние монтажные отверстия, используйте проставки шириной 64 мм (фото J) и прикрепите задние качающиеся рычаги к основанию. Переверните собранный диван, поставьте его на пол и проверьте, как он качается.

Диван-качалка для сада

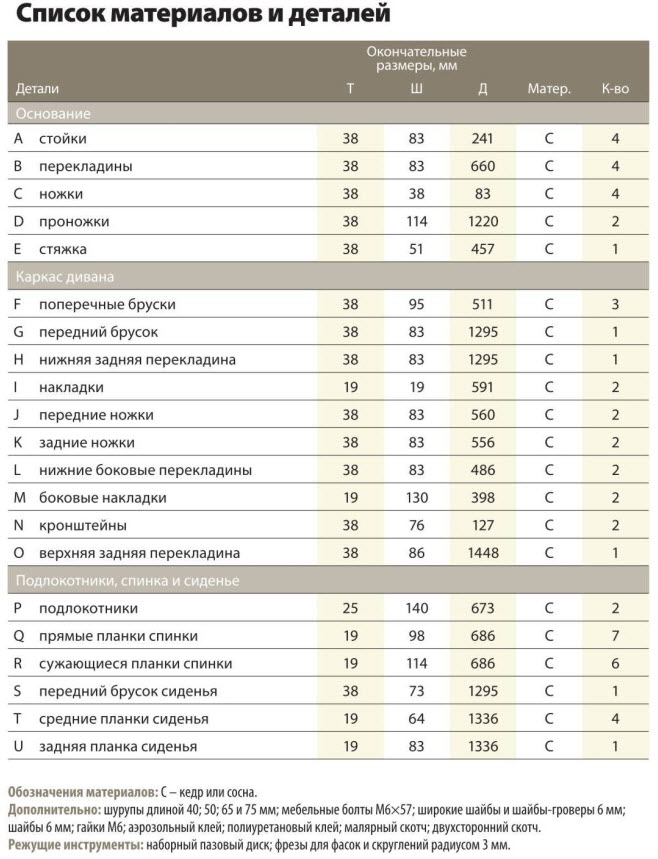

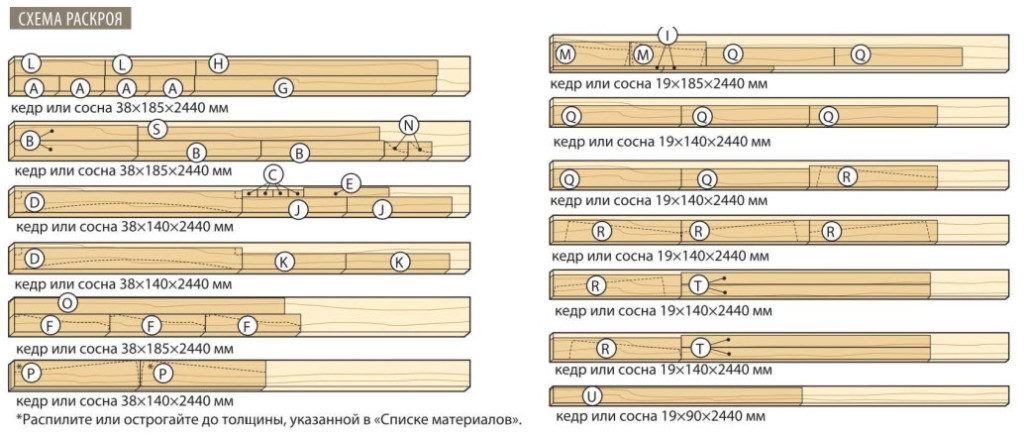

2015-07-16_8-34-15 2015-07-16_8-34-26
