Дубовый стеллаж для книг

  • stroyboks
  • 12 июля 2015
  • VN:F [1.9.16_1159]
    Rating: 0.0/5 (0 votes cast)

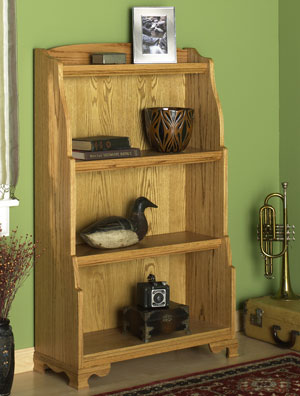

Дубовый стеллаж для книг

2015-07-12_9-30-15

  • Габаритные размеры: ширина — 705 мм; глубина — 283 мм; высота — 1154 мм.
  • Необходимое оборудование: пильный станок; фрезер; электролобзик; шлифмашина; электродрель.

ОСВОЕНИЕ МАСТЕРСТВА

  • Научитесь склеивать ровные и плоские щиты, используя простой способ.
  • Узнайте, как делаются красивые ножки из обычных карнизных профилей.

Вы не готовы выложить кругленькую сумму за приобретение в мебельном магазине книжного стеллажа из массивной древесины? Тогда попробуйте сэкономить средства, самостоятельно построив этот удобный дубовый стеллаж. А в качестве бонуса вы получите несколько часов, проведенных с пользой в мастерской.

Склейте щитовые заготовки

1. Чтобы сделать щиты для боковых стенок А, потребуются четыре доски размерами 19x89x1092 мм и две доски размерами 19x64x1092 мм. Для каждой стенки отберите по две широких и по одной узкой доске, подбирая их по цвету и рисунку текстуры. Склейте из досок щиты. Как добиться того, чтобы они были ровными и плоскими, описано в «Совете мастера внизу».

Совет мастера

Как склеить ровный щит из калиброванных досок. Вам не потребуется рейсмусовый станок, если можно купить уже остроганные доски нужной толщины. Но при склейке узких делянок в широкий щит у вас не останется запаса по толщине на шлифовку, поэтому поверхности смежных досок должны быть выровнены идеально. На примере боковых стенок А мы покажем, как получить ровный щит.

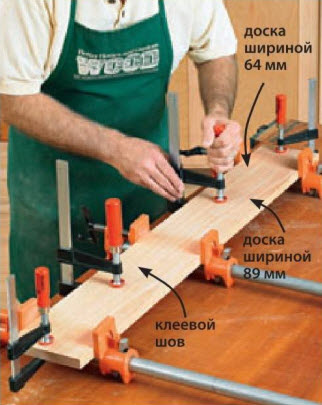

Склейте и несильно сожмите струбцинами две первые доски-делянки, используя трубные или реечные струбцины. Затем расставьте несколько струбцин вдоль клеевого шва, чтобы выровнять лицевые поверхности досок (фото внизу слева). После этого затяните винты трубных струбцин.

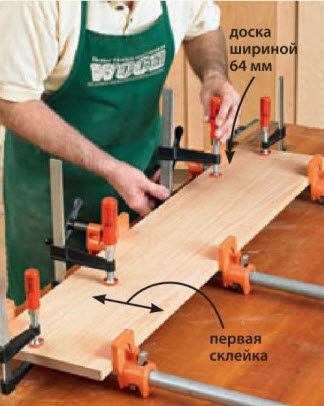

Когда первая склейка просохнет, приклейте и слегка прижмите третью доску к двум первым, опять распределите дополнительные струбцины по клеевому шву (фото внизу справа).

2015-07-12_8-46-49 2015-07-12_8-47-07




2. Щитовую заготовку для верхней полки С склейте из двух досок размерами 19x89x686 мм, а щиты для каждой средней полки D из двух досок размерами 19x89x686 мм и одной размером 19x64x686 мм. Впоследствии от края каждой заготовки для полок будет отпилена галтель F. Для нижней полки Е склейте щит из трех досок размерами 19x89x686 мм.

2015-07-12_8-58-42

Обработка деталей корпуса

1. Выпилите боковые стенки А и передние фигурные накладки В. Сделайте по две копии шаблона фигурной накладки и каждого из двух шаблонов боковой стенки. Аэрозольным клеем прикрепите бумажные шаблоны к заготовкам (рис. 1) и выпилите по контуру (фото А). Гладко отшлифуйте опиленные кромки. Приклейте фигурные накладки В к боковым стенкам А (рис. 1).

2015-07-12_9-02-02

Наклейте на боковую стенку А два бумажных шаблона, вставьте в электролобзик мелкозубую пилку и аккуратно выпилите криволинейный контур.

2015-07-12_9-02-13

Начав у отметки на внутренней стороне правой боковой стенки А, отфрезеруйте фальц до самого низа детали.

2. Разметьте концы неполных фальцев на внутреннем заднем крае боковых стенок А для крепления задней стенки К (рис. 1). Убедитесь, что боковые стенки являются зеркальными копиями друг друга. Закрепите в цанге фрезера кромочную фрезу для фальцев шириной 6 мм и выберите фальц глубиной 10 мм в правой боковой стенке (фото В). Проделайте то же самое на левой боковой стенке, начав проход снизу и закончив у метки. Окончательно отшлифуйте боковые стенки.

3. Возьмите заготовки для полок С, D, Е и опилите их до окончательной длины. Из 19-миллиметровой доски выпилите заготовки для верхней G и нижней Н перекладин, придав им такую же длину. Затем опилите нижнюю перекладину по ширине.

2015-07-12_9-05-14

4. Закрепите в цанге кромочную фрезу с подшипником и отфрезеруйте выкружку-галтель радиусом 10 мм на верхнем переднем крае всех заготовок для полок С, D, Е (шаг 1, рис. 2). Затем отпилите от верхней и средней полок профилированную часть (шаг 2, рис. 2). Опилите полки до окончательной ширины. 6-миллиметровой фальцевой фрезой выберите фальц глубиной 10 мм вдоль нижнего заднего края верхней полки (рис. 3).

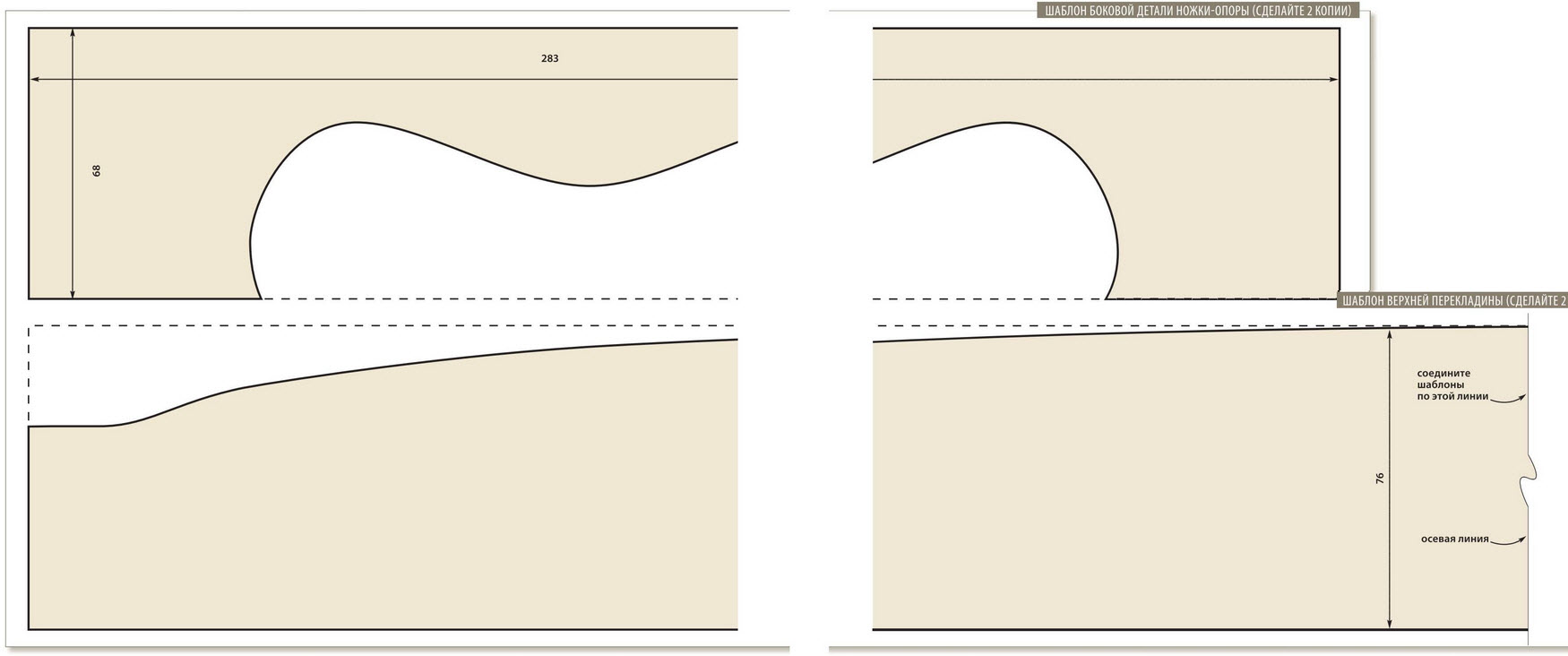

5. Сделайте две копии шаблона верхней перекладины. Вырежьте шаблоны по контурной линии и, перевернув один из них, с помощью аэрозольного клея закрепите их на заготовке. Выпилите контуры электролобзиком и гладко отшлифуйте кромки.

2015-07-12_9-07-49

6. Окончательно отшлифуйте верхнюю С, средние D, нижнюю Е полки, галтели F, а также верхнюю G и нижнюю Н перекладины. Приклейте галтели к верхней и средним полкам (рис. 3 и 3а), а верхнюю перекладину к верхней полке (рис. 3b), выровняв торцы деталей.

2015-07-12_9-08-46

7. Выпилите длинные I и короткие J стяжки. Просверлите и раззенкуйте монтажные отверстия и сформируйте прорези, сделав ряд перекрывающихся отверстий (рис. 4). Для шурупов диаметром 4,2 мм монтажные и направляющие отверстия должны быть диаметром 4 и 2,8 мм соответственно. Убедитесь, что вы сделали левые и правые стяжки. (Раззенкованное отверстие и прорезь на 25-миллиметровой грани расположены ближе к передней стороне корпуса, а монтажное отверстие в узкой грани раззенковано с внутренней стороны.) Окончательно отшлифуйте стяжки.

Соберите корпус

Дубовый стеллаж для книжек1. Расположите стяжки I, J на боковых стенках А (рис. 1) и зафиксируйте их струбцинами. Через монтажное отверстие и центр прорези каждой стяжки просверлите направляющие отверстия в боковых стенках. Нанесите на узкую грань каждой стяжки немного клея у ее заднего конца (рис. 4) и прикрепите деталь к боковой стенке, ввернув в круглое монтажное отверстие шуруп с потайной головкой, а в прорезь — шуруп с полукруглой головкой, подложив под нее шайбу (рис. 3).

2. Положите одну боковую стенку A/I/J на верстак внутренней стороной вверх. На верхнюю грань короткой стяжки J нанесите немного клея у ее заднего конца. Приставьте к короткой стяжке собранную верхнюю полку C/F/G и выровняйте ее задний край с задним краем боковой стенки А. Просверлите направляющие отверстия (фото С) и закрепите полку шурупами с потайной и полукруглой головкой, добавив шайбу (рис. 3). Затем поочередно приклейте и закрепите шурупами собранные средние D/F и нижнюю Е полки к длинным стяжкам I. Теперь, положив сборку на вторую боковую стенку, приклейте и закрепите полки шурупами к ее стяжкам (фото D).

2015-07-12_9-10-36

Через монтажное отверстие и центр прорези в короткой стяжке J просверлите направляющие отверстия снизу верхней полки С.

2015-07-12_9-10-49

Положив вторую боковую стенку A/I/J на верстак, просверлите направляющие отверстия, приклейте полки С, D, Е к стяжкам и закрепите их шурупами.

3. Приклейте к нижней стороне нижней полки Е нижнюю перекладину Н, выровняв ее переднюю кромку с передними краями накладок В (рис. 3).

4. Выпилите заднюю стенку К и окончательно ее отшлифуйте. При раскрое фанеры на пильном станке сторона, облицованная дубовым шпоном, должна быть обращена вверх.

Сделайте фигурные ножки

1. Выпилите монтажные доски L и задние опоры М. На верхней стороне монтажных досок высверлите углубление 25×6 мм для полукруглой головки шурупа, которым нижняя полка Е крепится к длинной стяжке I (рис. 3 и 3с).

2015-07-12_9-17-29

С помощью проставок из 3-миллиметрового оргалита выровняйте опоры относительно боковых стенок, приклейте их к нижней перекладине Н и длинным стяжкам I, фиксируя струбцинами.

2. Как из обычных отделочных профилей, продающихся в строительных супермаркетах, делаются опоры с декоративными контурами, описано в статье «Фигурные ножки из карнизного профиля».

Примечание. Для ножек нашего стеллажа мы взяли карнизный профиль шириной 83 и толщиной 14мм. Прочитав статью, вы узнаете, как сделать ножки из профилей другой ширины и толщины.

3. Изготовив ножки-опоры, приклейте их к корпусу снизу (рис. 3 и фото Е).

Приступайте к отделке

1. Осмотрите все поверхности и, если требуется, дополнительно отшлифуйте их. Нанесите, если желаете, морилку, а затем бесцветный лак. (Мы применяли морилку Vara thane Golden Oak no. 227 и покрыли стеллаж двумя слоями полуматового полиуретанового лака, слегка отшлифовав первый слой после просушки наждачной бумагой № 220.)

2. Установите на место заднюю стенку К, зафиксируйте ее на корпусе, просверлите и раззенкуйте отверстия, а затем вверните шурупы (рис. 3).

2015-07-12_9-25-47

2015-07-12_9-19-582015-07-12_9-20-13
