Дуговой подсвечник на пять свечей

Примечание. До начала работы над проектом приобретите свечи в стеклянных стаканчиках, чтобы убедиться в том, что они подойдут к подставкам. Высверлите в обрезке доски углубление диаметром 48 и глубиной 5 мм и возьмите образец с собой в магазин.

Начните с изготовления опор

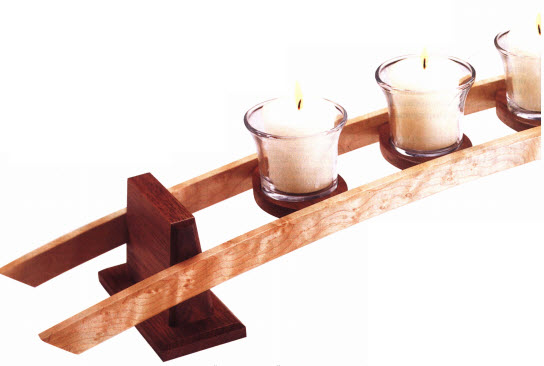

2015-07-30_15-10-451. Склейте блочную заготовку размером 38x70x203 мм для опор А. После просушки острогайте одну кромку заготовки и опилите противоположную до окончательной ширины 64 мм. Выпилите из заготовки два куска размерами 38x64x76 мм.

2. Сделайте четыре копии шаблона опор и с помощью аэрозольного клея прикрепите их к обоим торцам каждой опоры, совмещая осевые линии шаблонов с линиями склейки на заготовках. Используя сверлильный станок, сделайте отверстия диаметром 6 и глубиной 10 мм в местах, указанных на шаблонах.

3. Опилите скосы на опорах, веля полотно ленточной пилы рядом с линией шаблона, как описано в «Совете мастера» внизу. Гладко отшлифуйте опиленные грани.

4. Закрепите в цанге фрезера, установленного в стол, фрезу для фасок 45° и сделайте фаски шириной 3 мм на концах опор, как указано на шаблонах и рисунке.

5. Для оснований опор В острогайте дощечку 51×254 мм до толщины 10 мм. Выпилите основания указанных размеров и отфрезеруйте фаски шириной 3 мм вдоль верхних ребер (рисунок).

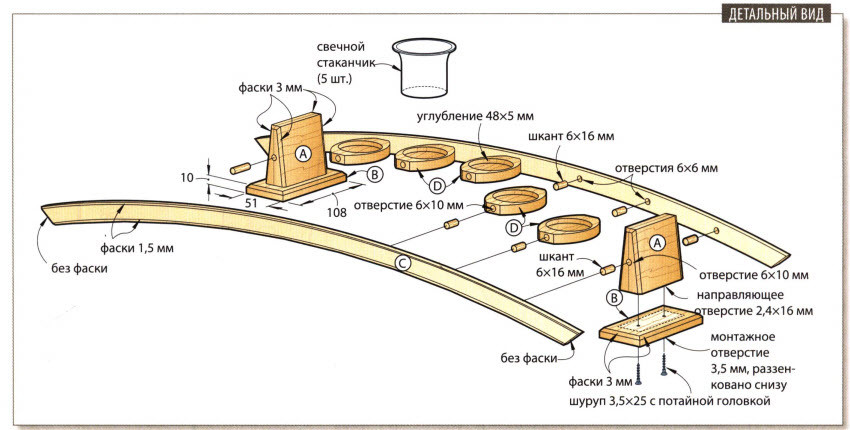

2015-07-30_14-57-16

6. Отшлифуйте опоры и основания наждачной бумагой зернистостью до 220 единиц. Выровняйте опоры по центру оснований и зафиксируйте струбцинами. Просверлите и раззенкуйте монтажные и направляющие отверстия в указанных местах, затем вверните шурупы.

Сделайте дуги

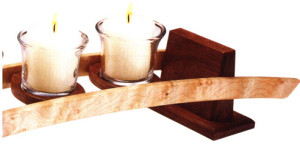

2015-07-30_15-13-011. Острогайте две планки 60×762 мм до толщины 10 мм для заготовок дуг С. Скрепите заготовки лицом к лицу с помощью двухстороннего скотча. Сделайте три копии парных половинок шаблона дуги. Аэрозольным клеем прикрепите к заготовкам одну пару половинок шаблона, соединив их в указанном месте. Остальные шаблоны отложите в сторону. Выпилите дуги и отшлифуйте их кромки. (Мы наклеили наждачную бумагу на обрезки от выпиливания дуг и получили отличные шлифовальные колодки для обработки криволинейных кромок.) Разъедините выпиленные дуги.




2. Вырежьте оставшиеся половинки шаблонов по контуру и приклейте их к внутренним сторонам дуг. Про

сверлите в указанных местах отверстия диаметром 6 и глубиной 6 мм.

3. Используя фрезерный стол, отфрезеруйте фаски шириной 1,5 мм вдоль внешних ребер каждой дуги, как указано на шаблоне и рисунке. Отшлифуйте дуги наждачной бумагой зернистостью до 220 единиц.

Теперь сделайте подставки

1. Для подставок D острогайте планку 54×457 мм до толщины 10 мм и выпилите из нее пять заготовок длиной 76 мм. Сделайте пять копий шаблона подставки и приклейте их к заготовкам.

2. Зажмите в патроне сверлильного станка сверло диаметром 6 мм и просверлите отверстия глубиной 10 мм в торцах заготовок. Для точного позиционирования заготовок используйте упоры. Затем вставьте в патрон сверло Форстнера диаметром 48 мм. Положите заготовку плашмя, измените положение упоров и высверлите 5-миллиметровое углубление в указанном на шаблоне месте.

3. Ленточной пилой опилите подставки D и отшлифуйте их до окончательной формы. Слегка скруглите шлифовкой острые ребра. Затем окончательно отшлифуйте подставки абразивом зернистостью до 220 единиц.

Сборка и отделка

1. Отпилите от круглого деревянного стержня диаметром 6 мм 14 шкантов длиной 16 мм. Соберите все детали насухо (не склеивая) (см. рисунок).

2015-07-30_14-55-27

Струбциной прикрепите вспомогательную планку к центральной подставке. Вставляйте прокладки между планкой и остальными подставками, чтобы добиться их параллельности.

С помощью ровной планки длиной 460 мм установите подставки параллельно друг другу (фото А). (Для выравнивания внутренней пары подставок мы использовали прокладки толщиной 2,5 мм, а для внешней — 11 мм.) Когда все детали будут подогнаны и выровнены, склейте их и зафиксируйте струбцинами.

2. Нанесите бесцветный лак. (Мы использовали полуматовый полиуретановый лак в аэрозольной упаковке, нанеся два слоя с промежуточной шлифовкой абразивом зернистостью 220 единиц.)

Дуговой подсвечник на пять свечей

2015-07-30_15-06-54 2015-07-30_15-07-03

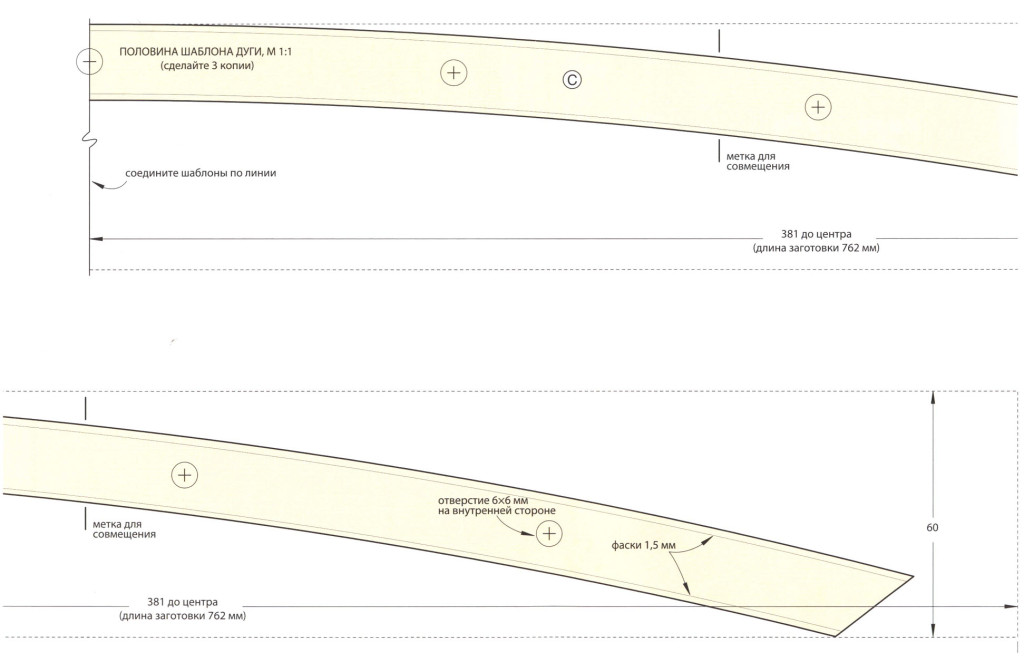

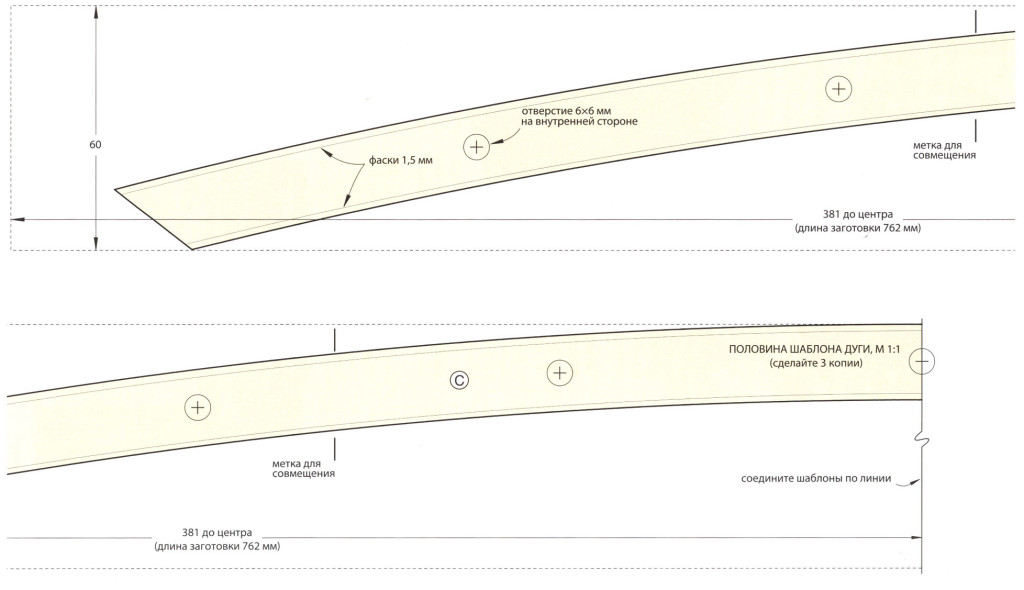

Шаблоны

2015-07-30_14-59-54 2015-07-30_15-00-562015-07-30_15-03-48
