Элегантный круглый стол своими руками

Когда дизайнер Джон Олсон впервые показал мне этот столик в английском стиле Arts & Crafts с грациозными изгибами проножек, сужающимися шестигранными ножками и крышкой, закрепленной клиньями, я был уверен, что изготовить его слишком трудно, и с этим справится не каждый. Но впечатляющая внешность не всегда зависит от сложности конструкции. Когда Джон познакомил меня с простыми методами формирования ножек и проножек, а затем показал, как прикрепить крышку, я уже был готов взяться за работу. Думаю, вам тоже понравится.

Нэйт Гранцов, редактор

Габаритные размеры, мм: 686x686x705 (ширина х глубина высота).

Сначала сделайте три ножки

1. Из вишневой доски толщиной 45 мм выпилите ножки А указанных размеров (если нет вишневой доски такой толщины, склейте заготовки из тонких досок). Положив ножку широкой гранью на стол пильного станка, сделайте скосы, чтобы сформировать шестигранник (рис. 1, фото А). Разметьте сужение на верхнем торце каждой ножки (рис. 2, фото В).

2015-09-28_11-04-09

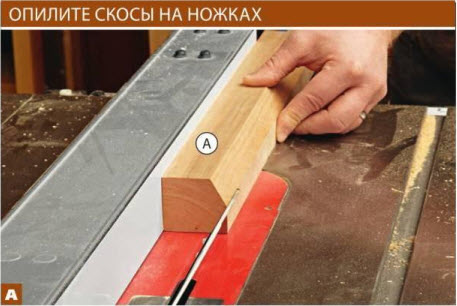

Разметив шестиугольник на нижнем торце каждой заготовки, наклоните пильный диск на угол 30° и опилите первый скос. Разворачивайте заготовку концами на 180° после каждого прохода.

2015-09-28_11-04-51

Перед разметкой сужений на ножках А ориентируйте грани с красивым рисунком так, чтобы они оказались на внешней стороне. Поставьте метки у внутренних углов, чтобы не перепутать ножки при выборке гнезд.

2. Разметьте гнезда на внутренних гранях ножек А (рис. 3) и выберите их с помощью долбежного станка или сверлильного станка и стамески на глубину 25 мм.

2015-09-28_11-05-18

2015-09-28_11-05-02

Наклоните столик ленточной пилы, чтобы выровнять пильное полотно с линией контура шестиугольника на верхнем торце ножки. Опилите первое сужение на всех ножках. Разметьте следующее сужение и опилите снова.




3. Проведите линию сужения на одной из внутренних граней ножки А, соединив нижний угол с концом линии разметки шестиугольника на верхнем торце. Опилите одну грань сужения ленточной пилой (фото С). Острогайте или отшлифуйте эту грань, чтобы она стала плоской и гладкой, затем проделайте то же самое с остальными гранями. Сделайте сужения на каждой ножке.

СОВЕТ МАСТЕРА. Как закрепить крышку без шурупов

Чтобы крышка С оставалась прочно закрепленной на основании A/В даже при сезонных колебаниях влажности, прежде всего, вклеивая в ножки шканты, ориентируйте пропилы в них в одном и том же направлении параллельно друг другу. Затем, размечая на крышке расположение отверстий для шкантов, установите основание так, чтобы пропилы были направлены поперек волокон крышки. При изменении влажности меняется преимущественно ширина щита крышки, а не длина, и эти колебания размеров будут воздействовать одинаково на две ножки, находящиеся на наибольшем удалении (относительно ширины крышки), смягчая давление и уменьшая вероятность разрушения соединений ножек с проножками.

2015-09-28_11-09-14

Сделайте изящные проножки

1. Выпилите проножки В указанных размеров. Опилите на концах скосы под углом 22,5°, сделав их параллельными. Разметьте и выпилите на обоих концах каждой проножки шипы толщиной 6 мм с помощью наборного пазового диска (рис. 3, фото D).

2015-09-28_11-08-58

Настройте поперечный упор пильного станка на угол 22,5° и выпилите одну щечку каждого шипа проножки В. Затем поверните упор на 22,5° в другую сторону, чтобы выпилить вторую щечку.

2. Разметьте ширину шипов по шаблону и выпилите плечики ленточной пилой по линиям. Насухо (без клея) соберите проножки В с ножками А, проверяя, как вставляются шипы в гнезда ножек. Если требуется, аккуратно подгоните шипы, слегка шлифуя их щечки наждачной бумагой, если шип вставляется слишком туго.

3. Изготовьте контурный шаблон из плотного картона и разметьте с его помощью все проножки В. Выпилите детали по контуру (фото Е), гладко отшлифуйте кромки, а затем отфрезеруйте вдоль ребер 3-миллиметровые фаски.

2015-09-28_11-11-18

Ведите полотно ленточной пилы вдоль линии контура проножки В, оставляя небольшой припуск снаружи. Затем скрепите три проножки вместе двухсторонним скотчем, выровняв торцы и кромки, и отшлифуйте весь пакет, чтобы детали получились одинаковыми.

2015-09-28_11-11-28

Вставьте между ножками А две проставки из обрезков и установите длинную струбцину по диагонали, чтобы сборка получилась прямоугольной.

4. Приклейте проножку В к двум ножкам А (фото F). Когда эта склейка высохнет, добавьте вторую проножку и третью ножку. Для установки последней проножки потребуется слегка развести ножки в стороны.

Классическая круглая крышка

1. Просверлите в верхнем торце каждой ножки А 19-миллиметровое отверстие глубиной 38 мм (рис. 2, фото G) точно по центру.

2015-09-28_11-11-37

Делая отверстия в верхних торцах ножек А, отметьте глубину сверления флажком из малярного скотча, наклеив его на стержень сверла.

2. Отпилите от 19-миллиметрового круглого стержня-шканта три отрезка длиной 60 мм. Ленточной пилой сделайте пропил длиной 19 мм на одном конце каждого шканта точно посередине. Вклейте шканты в отверстия ножек А (рис. 4), выровняв пропилы параллельно друг другу (прочитайте «Совет мастера»).

2015-09-28_11-10-45

3. Склейте щитовую заготовку для крышки С из древесины контрастного цвета (мы использовали клен с мраморной гнилью) и разметьте на ней окружность диаметром 686 мм (рис. 4). Выпилите круг электролобзиком, оставляя небольшой припуск, и подровняйте кромки с помощью фрезера с прямой фрезой и циркульным приспособлением. Поставьте собранное основание A/В на крышку и обведите карандашом шканты (фото Н). Просверлите 19-миллиметровые отверстия в отмеченных местах.

2015-09-28_11-11-48

Поставьте перевернутое основание A/В на нижнюю сторону крышки С. Разметьте отверстия, обведя концы шкантов карандашом.

Краткий совет! Чтобы на обратной стороне крышки не появились уродливые сколы, используйте при сверлении подкладки из обрезков доски.

4. Сделайте фаски по всему периметру крышки С сверху и снизу (рис. 4). Положите крышку на основание A/В и осадите ее легкими ударами, чтобы она плотно прилегала к верхним торцам ножек А. Зафиксируйте крышку тонкими клиньями из древесины ореха, вклеив их в пропилы шкантов и слегка утопив киянкой. Когда клей высохнет, подрежьте выступающие шканты и клинья вровень с поверхностью крышки и окончательно отшлифуйте столик наждачной бумагой № 220.

5. Нанесите бесцветное покрытие. Мы трижды наносили кистью шеллак с промежуточной шлифовкой абразивной губкой № 320.

Элегантный круглый стол своими руками

Шаблоны

2015-09-28_11-17-02

2015-09-28_11-12-02
