Элегантный стул из дерева своими руками

Мастер Том Маклафлин разработал проект этого стула, скомбинировав элементы разных мебельных стилей и не жертвуя при этом удобством ради красоты. С помощью шаблонов легко сделать криволинейные детали. Для изготовления соединений Том пользуется тремя станками: ленточной пилой, круглопильным и долбежным станками (вместо последнего можно использовать сверлильный станок с долбежной насадкой). Завершив столярную часть работы, дополните стул комфортным сиденьем, которое изготавливается простым и проверенным способом.

Прежде чем пилить, хорошо подумайте

Конструкция стула состоит из многих деталей, требующих внимания и сосредоточенности при их изготовлении и подгонке. Вот что советует Том.

  • Для изготовления аккуратных и точных шипов и гнезд, особенно в соединениях с непрямыми углами, правильность настройки станков имеет решающее значение, поэтому сделайте два-три пробных образца каждой детали стула, с помощью которых сумеете настроить станки и добиться требуемой плотности соединений, прежде чем приступать к обработке настоящих деталей.
  • Если вы делаете не один стул, сразу выполняйте одну и ту же операцию на одинаковых деталях, чтобы не заниматься повторной настройкой станков.
  • 2015-07-07_11-08-05Маркируйте все детали, относящиеся к каждому отдельному стулу. Таким образом, однажды подогнав все соединения и подобрав детали по цвету, будет нетрудно снова объединить их при окончательной сборке.
  • Сохраните обрезки от выпиливания криволинейных деталей и заготовок со скосами. Они пригодятся для зажима деталей при изготовлении гнезд и обработке по форме.

Придайте форму ножкам

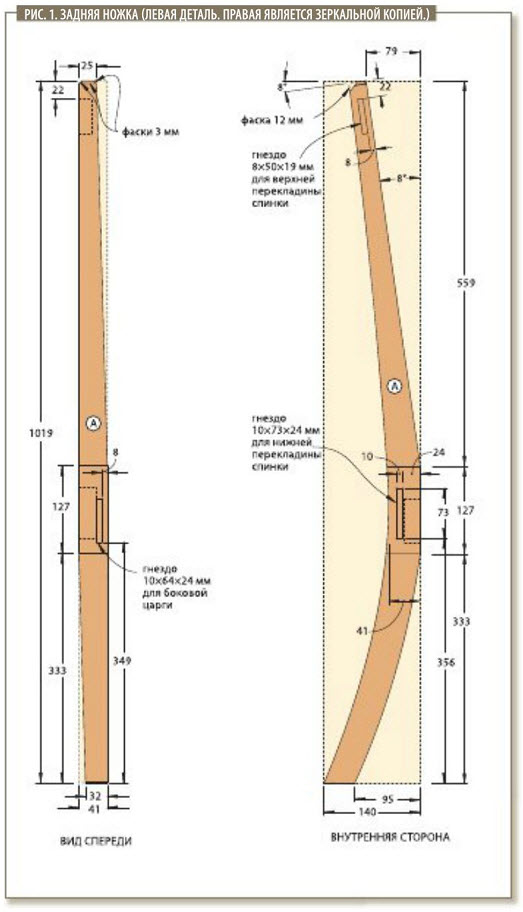

1. Ориентируясь по схемам, начертите контуры задней ножки А в натуральную величину (рис. 1). Наклейте чертеж на 6-миллиметровый оргалит и выпилите шаблон, разметив на нем положение гнезд. Обведите контуры шаблона на заготовке задней ножки и выпилите ленточной пилой, ведя пропил рядом с контурной линией. Затем выпилите вторую заднюю ножку.

Том советует! Чтобы добиться лучшего внешнего вида, текстурный рисунок на передней стороне обеих задних ножек должен быть зеркально симметричным. Для этого при разметке контуров второй ножки переверните шаблон, поменяв его концы местами (фото А). Затем нужно расположить несколько ножек рядом по ширине доски. Это гарантирует получение парных деталей, похожих на отражения в зеркале (фото В).




2015-07-07_11-10-11

2. Двухсторонним скотчем приклейте шаблон к выпиленной заготовке ножки. Закрепите в цанге фрезера, установленного в стол, длинную ко

пирующую фрезу с подшипником и отрегулируйте ее вылет, выравнивая подшипник с кромкой шаблона. Обработайте задние ножки по контуру до окончательной формы. Карандашом пометьте верх и низ каждой ножки, снимите шаблон и отшлифуйте ножки до линий контура.

2015-07-07_11-39-45

3. Выпилите передние ножки В («Список материалов» и рис. 1). Пометь те их передние грани. Наклоните диск пильного станка на угол 7° и опилите скос на внешней стороне каждой ножки, чтобы передняя грань стала шире задней. Не меняя наклона диска, выпилите под тем же утлом из обрезков две планки клиновидного сечения длиной 250-300 мм, которые потребуются при выборке гнезд в ножках.

Выпилите заготовки деталей спинки

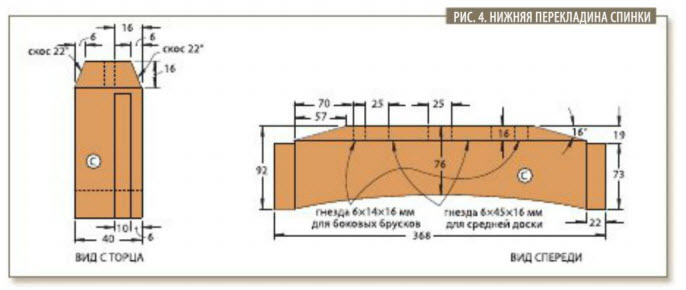

1. Выпилите нижнюю перекладину С спинки (рис. 4), но пока не делайте скосы на ее верхней грани. Разметьте положение четырех гнезд.

2015-07-07_11-11-17

2. Выпилите верхнюю перекладину D спинки (рис. 5) с припуском 10 мм по длине. Сделайте две копии шаблона верхней перекладины. Приклейте одну копию к нижней грани, но пока не выпиливайте криволинейную форму.

2015-07-07_11-11-26

3. Для средней доски Е и боковых брусков F спинки сделайте заготовку размером 13 x 178 x 533 мм (рис. 6). Вы отпилите боковые бруски позднее после выпиливания шипов.

2015-07-07_11-13-20

Выберите все гнезда

1. Разметьте положение гнезд на ножках А, В (рис. 1 и 2), помня, что детали должны быть зеркальными копиями.

2. Выберите 10-миллиметровое гнездо для передней царги G в передних ножках В (фото С, рис. 2). Поверните переднюю ножку В так, чтобы ее скошенная грань прилегала к упору на столике долбежного или сверлильного станка (фото D) и сделайте 10-миллиметровое гнездо под углом для боковой царги Н. То же самое проделайте со второй передней ножкой.

КЛИНЬЯ ПОМОГУТ УСТАНОВИТЬ ДЕТАЛИ В НУЖНОЕ ПОЛОЖЕНИЕ

2015-07-07_11-25-30

Чтобы стенки гнезда были параллельны передней грани, положите ножку скошенной гранью вниз, подложив планку клиновидного сечения.

2015-07-07_11-25-37

Положите деталь передней гранью на клин и с помощью второго закрепите в зажиме. Не используйте второй клин, если на вашем станке нет такого зажима.

3. Если у вас нет достаточно большого обрезка заготовки, оставшегося от выпиливания задних ножек, сделайте криволинейную опору (цулагу) размером 90×525 мм (фото Е) из обрезков, толщина которых равна или чуть меньше толщины ножки. Она поможет удерживать ножку под нужным углом при выборке гнезда для боковой царги.

2015-07-07_11-28-36

Перенесите крайние метки гнезда для царги на обрезок доски, обведите шаблон ножки и выпилите криволинейную опору-цулагу ленточной пилой.

2015-07-07_11-28-49

Совместите линии разметки гнезда на ножке и цулаге. Если ножка опирается на столик станка, гнездо будет выбрано под углом.

4. Используя криволинейную опору (фото F), выберите в задней ножке А 10-миллиметровое гнездо для боковой царги Н. Проделайте то же самое со второй задней ножкой.

5. Для выборки 10-миллиметровых гнезд для нижней перекладины спинки С в задних ножках А прижмите плоскую грань ножки (в которой только что сделали предыдущее гнездо) к упору станка и выберите гнездо на внутренней стороне детали.

6. Сделайте 8-миллиметровое гнездо для верхней перекладины D спинки в верхней части задних ножек А на внутренней стороне, прижимая к упору переднюю сторону детали.

7. Выберите 6-миллиметровые гнезда в нижней перекладине С спинки для средней доски Е и боковых брусков F (рис. 4).

8. Сделайте такие же 6-миллиметровые гнезда на нижней грани верхней перекладины D для средней доски Е (рис. 5). Делая гнезда для боковых брусков F, вставьте клин с углом 4° между перекладиной D и упором (шаг 2).

Теперь выпилите шипы

1. Сделайте простое приспособление для выпиливания шипов, показанное в статье «Выпиливайте шипы безопасно и просто».

2. Чтобы выпилить шипы трех размеров, сделайте из обрезков три проставки толщиной 6, 8 и 10 мм, а также проставку, толщина которой равна толщине пильного диска. Ширина проставок — 75-100 мм.

2015-07-07_11-30-27

Для выпиливания 10-миллиметровых шипов на царгах G, Н подберите проставку необходимой толщины для первого пропила. Перед вторым пропилом удалите ее.

3. Выпилите переднюю G и боковые Н царги сиденья (рис. 7). Удерживая рукой или струбциной соответствующие проставки между приспособлением и деталью (фото G), опилите под утлом 90° щечки шипов на концах передней G и боковых Н царг, нижней С и верхней D перекладин спинки, а также на заготовке средней доски и боковых брусков E/F спинки (рис. 4, 5, 6 и 7).



Примечание. На боковых царгах Н формируйте шипы под углом 90° только на переднем конце деталей.

(Хотя шипы верхней перекладины спинки должны иметь окончательную длину 17 мм, на этом этапе сделайте их длиной 22 мм, чтобы не настраивать пильный станок специально для этого.)

2015-07-07_11-16-29

Том советует! Сделав на пробных обрезках пропилы, формирующие щечки шипов, удалите лишний материал с помощью ленточной пилы, но оставьте у плечиков припуск около 6 мм, чтобы избежать заклинивания обрезка между диском и продольным упором пильного станка. Проверьте подгонку пробных шипов к соответствующим гнездам. Если шип вставляется слишком свободно, наклейте на проставку одну-две полоски малярного скотча и выпилите еще один пробный шип.

2015-07-07_11-32-46

Используя те же настройки, но наклонив пильный диск на угол 7°, прижмите к приспособлению внешнюю сторону царги и выпилите щечки шипа.

4. Прикрепите к головке поперечного (углового) упора деревянную накладку и сделайте в нижней и верхней перекладинах С, D, в заготовке для средней доски и боковых брусков E/F, а также в передней царге G пропилы, формирующие плечики шипов.

5. Наклоните пильный диск на угол 7° от вертикали и опилите щечки косого шипа толщиной 10 мм на заднем конце боковых царг Н (фото Н).

6. Не меняя наклона пильного диска, сформируйте под углом плечики передних и задних шипов на боковых царгах (фото I, J, К).





2015-07-07_11-35-45

Сделайте первый пропил так, чтобы диск еле касался щечки шипа. С помощью малки и разметочного ножа продлите линию под углом 7° до ребра, где требуется сделать второе плечико. Наконец расположите деталь по другую сторону диска и выпилите второе плечико по разметке.

7. Увеличьте угол наклона пильного диска до 8°. Сформируйте щечки и плечики косых шипов толщиной 6 мм на нижнем конце заготовки средней доски и боковых брусков E/F так же, как в шагах 5 и 6 (рис. 6а). Верните пильный диск в вертикальное положение и продольными распилами отделите боковые бруски F с каждого края заготовки. С помощью лобзика и стамески сделайте вырез в середине широкого шипа на обоих концах средней доски Е (рис. 6) и добавьте вырезы шириной 6 мм по краям (см. «Совет мастера» внизу).

Совет мастера

2015-07-07_11-52-39

Сделайте первый поперечный пропил лобзиком от одного продольного пропила до заднего края другого. Затем отпилите остальное.

Оттачивайте навыки работы с ручными инструментами для точной подгонки средней доски

Сделать вырез посередине широкого шипа только с помощью станков или электроинструментов непросто. Есть лучшее решение. Ленточной пилой или хорошо заточенной обушковой пилой сделайте пропилы до плечиков шипа, затем используйте лобзик, узкая пилка которого легко повернется в пропиле, чтобы удалить лишнее, оставив небольшой припуск у основания. Наконец с помощью стамески срежьте остаток вровень с плечиками.

2015-07-07_11-53-17

Направляйте стамеску внутрь под небольшим углом. Это гарантирует плотность стыка по линии плечиков.

2015-07-07_11-20-068. Сформируйте верхние плечики шипов на передней и боковых царгах G, Н (рис. 7). Укоротите концы шипов верхней перекладины D на 5 мм.

9. Насухо (без клея) соберите каркас стула, подгоняя шипы слишком тугих соединений с помощью зензубеля или напильника. Сначала вставьте среднюю доску и боковые бруски в гнезда верхней и нижней перекладин спинки, а затем подгоняйте шипы перекладин к гнездам задних ножек. Потом займитесь подгонкой шипов царг к гнездам ножек. Закончив подгонку всех соединений, разъедините детали.

Обработайте все криволинейные контуры и сужения

1. С помощью ленточной пилы сформируйте криволинейные поверхности на передней и задней сторонах верхней перекладины D спинки, а затем гладко отшлифуйте.

2015-07-07_11-38-02

Прижимая три пальца к передней стороне детали, проведите сверху линию параллельно переднему краю.

2. Наклейте вторую копию шаблона верхней перекладины на кусок 6-миллиметрового оргалита и опилите по контуру. Используя этот шаблон, разметьте границы фигурного скоса на верхней и задней сторонах детали. Линия разметки на верхней стороне должна быть параллельна переднему ребру (фото L). Наклоните столик ленточной пилы на угол 270 и опилите скос вдоль обеих линий. Гладко отшлифуйте все криволинейные поверхности.

3. Раз метьте и опилите ленточной пилой скосы под углом 16° у концов нижней перекладины С (рис. 4). Затем наклоните диск пильного станка на угол 22° и опилите продольные скосы. Удалите следы пиления с помощью небольшого рубанка. Используя шаблон верхней перекладины, разметьте дугу на нижнем крае нижней перекладины. Выпилите дугу ленточной пилой и гладко отшлифуйте.

4. С помощью ленточной пилы сделайте сужения на задних А и передних В ножках (рис. 1 и 2). Гладко отшлифуйте или острогайте опиленные грани.

2015-07-07_11-38-11

Последовательно отфрезеруйте фаски разной ширины по разметке. Затем с помощью небольшого рубанка и цикли сгладьте переходы между ними.

5. Поставьте метки на задней стороне задних ножек А на расстоянии 178, 470 и 533 мм от верхних концов. Закрепите в цанге фрезера кромочную фрезу для фасок под углом 45° и отфрезеруйте последовательно фаски разной ширины (на обеих сторонах каждой ножки): шириной 6 мм от верха до отметки 533 мм, шириной 8 мм между отметками 178 и 533 мм, шириной 11 мм от отметки 470 до последней (фото М).

У отметки 533 мм с помощью полукруглого рашпиля скруглите и сгладьте фаску, добиваясь плавного скругления.

Примечание. У верхнего конца ножки фаски и средняя плоская грат должны быть одинаковой ширины. Не делайте фаску слишком широкой, чтобы она не оказалась ниже линии плечиков верхней перекладины сиденья.

6. С помощью торцовочного рубанка сделайте небольшие фаски вокруг нижних торцов всех ножек А, В. На верхнем конце задних ножек А острогайте фаски шириной 3 мм спереди и с боков (рис. 1). Затем острогайте фаску шириной 12 мм сзади.

7. Окончательно отшлифуйте все детали наждачной бумагой № 220 с помощью шлифовальной колодки.

Том советует! Перед последним этапом шлифовки смените все поверхности, чтобы поднять ворс. Это позволит избежать поднятия ворса при удалении мокрой губкой излишков клея, и вам не придется заниматься шлифовкой в неудобных местах вокруг соединений.

Переходите к сборке и отделке

1. Вклейте шипы средней доски Е и боковых брусков F в гнезда верхней и нижней перекладин D, С спинки. Затем склейте эту сборку с задними ножками А. Вклейте переднюю царгу G между передними ножками В. После тщательной просушки вклейте шипы боковых царг Н в гнезда передних и задних ножек В, А, фиксируя собранный каркас стула струбцинами.

2. Выпилите передние и задние угловые стяжки I, J и установите их на место, используя клей и шурупы, чтобы усилить соединения ножек с царгами и упростить монтаж сиденья.

3. Нанесите любое отделочное покрытие по вашему выбору. (Том рекомендует три слоя «датского» масла или любой лаковой политуры.)

2015-07-07_11-22-43

4. Изготовьте основание сиденья К и обтяните его (рис. 3 и 9). Закончив обивку, прикрепите сиденье к угловым стяжкам I, J шурупами 4,5×50 мм.

2015-07-07_11-17-512015-07-07_11-21-052015-07-07_11-41-15Шаблоны

2015-07-07_11-44-052015-07-07_11-43-43
