Хранилище-стойка для CD и DVD-дисков

У большинства из нас скопилось множество CD и DVD-дисков, а также других электронных носителей, которые чаще всего хранятся как попало. Вы можете легко менять высоту полок в этом шкафчике, выполненном в стиле Arts & Crafts, приспосабливая их к особенностям вашей коллекции.

Сделайте четыре длинных ножки-стойки

1. Если вам удастся найти для ножек А толстые доски, можно пропустить этап склейки заготовок. В противном случае выпилите восемь планок размерами 19×45*1143 мм и склейте из них четыре заготовки для ножек-стоек. Когда клей высохнет, острогайте одну грань каждой заготовки, опилите противоположную грань, придав заготовке ширину 40 мм, а затем острогайте до квадратного сечения 38×38 мм. Опилите концы ножек до окончательной длины 1111 мм и отфрезеруйте скругления радиусом 3 мм вокруг нижних торцов.

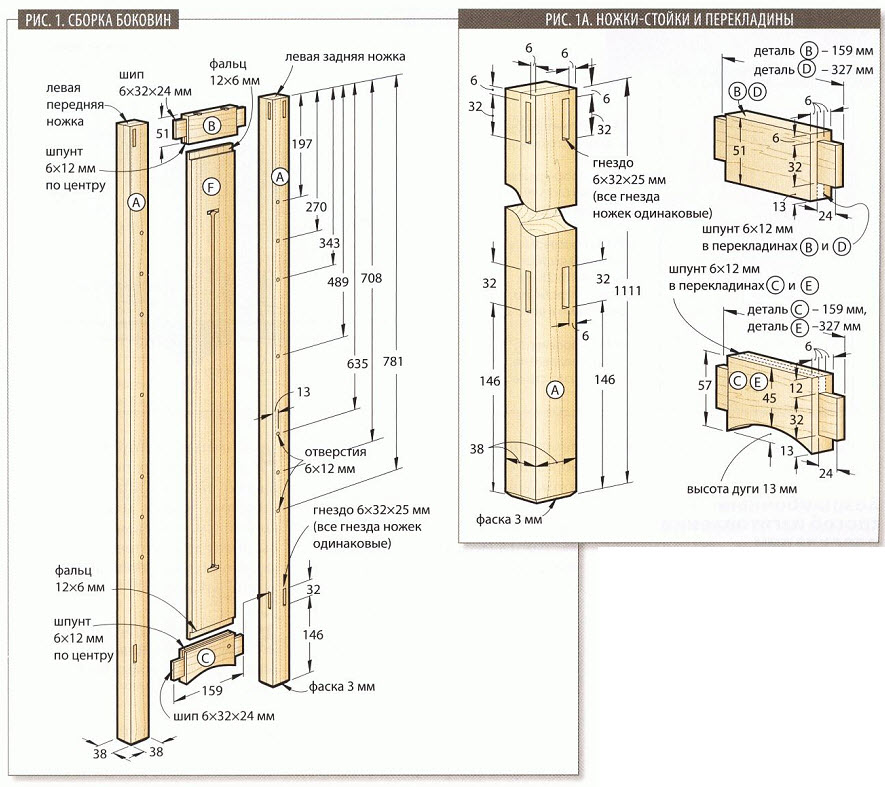

2. Расположите ножки А так, чтобы линии склейки были направлены спереди назад (рис. 1 и 1a). Поставьте на верхних торцах ножек метки, определяющие их положение (например, «ПП»- передняя правая). Разметьте положения гнезд на каждой ножке (рис. 1 и 1а).

2015-08-04_10-06-17

3. Выберите гнезда, выполнив шаги, показанные на рис. 2. Для аккуратности оснастите сверлильный станок упором и используйте сверло с центральным острием.

2015-08-04_10-08-42

2015-08-04_10-07-44

Просверлите отверстия для полкодержателей в левой задней и правой передней ножках, прикрепив шаблон двухсторонним скотчем. Для сверления отверстий в двух оставшихся ножках переверните шаблон другой стороной вверх.

4. Изготовьте простой шаблон, который сэкономит время при сверлении отверстий для полкодержателей. Возьмите кусок оргалита 6x38x813 мм и разметьте на нем центры отверстий (рис. 1). Двухсторонним скотчем прикрепите шаблон к задней левой ножке А, выровняв сверху и по краям. Сверление по шаблону показано на фото А. Просверлите сквозь шаблон отверстия глубиной 12 мм в ножке. Закончив с задней левой ножкой, перенесите шаблон на переднюю правую. Сделав отверстия в этой ножке, наклейте двухсторонний скотч на другую сторону шаблона и просверлите отверстия в двух оставшихся ножках.




Безошибочный способ изготовления перекладин

1. Выпилите по указанным в «Списке материалов» размерам перекладины В, С, D, Е и сохраните обрезки сечением 18×32 мм для изготовления пробных шипов.

2015-08-04_10-09-30

2. Для формирования шипов на концах перекладин настройте пильный станок (рис. 3). Поднимите диск над пильным столом на высоту 6 мм и выпилите за два прохода пробный шип на конце обрезка. Проверьте, как он вставляется в гнездо, и измените, если необходимо, настройки станка. Когда плотность пробного соединения будет удовлетворительной, сформируйте щечки шипов на концах всех перекладин. Не меняя настройки, сделайте вырезы с верхней стороны перекладин В, D. Поднимите диск на высоту 12 мм и сделайте верхние вырезы на нижних перекладинах С, Е, а затем нижние вырезы на всех перекладинах. Размеры шипов указаны на рис. 1а.

3. Установите в пильный станок пазовый диск толщиной 6 мм и поднимите его над столом на высоту 12 мм. Настройте продольный (параллельный) упор для выпиливания шпунта посередине кромки перекладин (рис. 1а). Выпилите шпунт в нижней кромке верхних перекладин В, D, верхней кромке нижних боковых С и задней перекладины Е. В передних перекладинах D, Е выпиливать шпунт не нужно.

Примечание. Если вы хотите оборудовать шкафчик внутренней подсветкой, просверлите направляющие отверстия для шурупов в передней перекладине и сделайте вырез для сетевого шнура в задней.

4. Разметьте центральные точки дуг на нижних перекладинах С, Е (рис. 1а). Соедините эти точки с нижними углами деталей плавной кривой (см. «Совет мастера» внизу). Выпилите дуги ленточной пилой или электролобзиком и отшлифуйте опиленные кромки.

2015-08-04_10-13-24Совет мастера

Простая разметка дуг

Чтобы разметить плавные линии дуг на нижних перекладинах С, Е, не нужны дорогие чертежные инструменты. Отпилите от кромки доски тонкую планку длиной 380 мм и сжимайте ее концы струбциной до тех пор, пока она не выгнется дугой, соединяющей все три отмеченные точки на детали.

5. Просверлите отверстия для полкодержателей на внутренней стороне нижних боковых перекладин С (рис. 4).

Хранилище-стойка для CD и DVD-дисков

6. Разметьте центры и сделайте углубления-цековки с направляющими отверстиями для установки соединителей-«восьмерок» на верхней кромке верхних боковых перекладин В (рис. 4а). Используйте для этого сверлильный станок, сверло Форстнера диаметром 20 мм и обычное спиральное сверло диаметром 2,8 мм.

Добавьте филенки, нижнюю полку и крышку

1. Из материала толщиной 12 мм выпилите боковые филенки F и склейте щитовую заготовку для задней филенки G. Из материала толщиной 18 мм выпилите дно Н и склейте щитовую заготовку для крышки I. Когда клей высохнет, выпилите из заготовок детали G и I.

2. Установите в пильный станок пазовый диск толщиной 12 мм и поднимите его на высоту 6 мм над пильным столом. Выпилите фальцы с внутренней стороны филенок F, G.

3. Сделайте две копии контурного шаблона вырезов в боковых филенках и с помощью аэрозольного клея прикрепите их к деталям F на расстоянии 114 мм от обоих торцов, как указано на шаблоне. Просверлите в филенках отверстия диаметром 10 мм.

2015-08-04_10-12-18

Наденьте филенку начальным отверстием на фрезу и включите станок. Передвигайте деталь вперед, пока фреза не дойдет до заднего отверстия, выключите двигатель и снимите филенку.

4. Зажмите в цанге фрезера, установленного в стол, прямую пазовую фрезу диаметром 6 мм и расположите продольный (параллельный) упор на расстоянии 49 мм от оси фрезы. Прижмите филенку к упору и установите с другой стороны от фрезы еще один упор вплотную к филенке. Сравните свои настройки с показанными на фото В и отфрезеруйте прорези в обеих боковых филенках F.

5. Установите в лобзиковый станок пилку № 4 (18 зубьев на дюйм) и выпилите фигурные окончания на концах прорезей.

Для правильной сборки корпуса требуется аккуратность

1. Перед сборкой окончательно отшлифуйте все детали наждачной бумагой № 220 и смягчите все острые ребра. Приклейте переднюю нижнюю перекладину Е к дну Н, выровняв верхние стороны деталей. Плечики шипов должны быть выровнены заподлицо с краями дна.

Хранилище-стойка для CD и DVD-дисков2. Соберите боковину, склеив две ножки-стойки А, верхнюю В и нижнюю С боковые перекладины, а также боковую филенку F. Для предотвращения смещения филенки нанесите одну каплю клея в середину шпунта перекладин и выровняйте филенку между ножками-стойками. В такой конструкции филенки всегда будут оставаться посередине рамы, но смогут изменять свои размеры при сезонных колебаниях влажности. Убедитесь, что боковина плоская и не имеет перекосов. Таким же способом соберите вторую боковину.

3. Когда клей высохнет, соедините боковины с помощью верхних и нижних перекладин, дна и задней филенки D, Е, Е/Н, G. Вставляйте заднюю филенку в шпунты перекладин точно так же, как боковые филенки. Для поддержки заднего края дна вставьте полкодержатели в ранее просверленные отверстия нижней задней перекладины С.

4. Шурупами 4,5×13 мм с потайной головкой прикрепите соединители- «восьмерки» к верхним кромкам верхних боковых перекладин В. Положите сверху крышку I и, выровняв боковые свесы, отметьте на ее нижней стороне положение соединителей. Просверлите направляющие отверстия 2,8×12 мм, удалите крышку и соединители.

Пора заняться отделкой

1. C помощью шлифовальной колодки с наждачной бумагой зернистостью 220 единиц слегка отшлифуйте все поверхности, чтобы удалить ворс, поднявшийся в местах склейки при вытирании выдавленных излишков клея.

2. Тщательно удалив пыль, мы нанесли морилку Minwax Provincial stain no. 211, а затем один слой глянцевого полиуретанового лака с последующим нанесением полуматового лака. Для межслойной шлифовки использовалась абразивная губка зернистостью 220 единиц.

3. Когда лак высохнет, установите на место соединители-« восьмерки », крышку и полкодержатели. Из 6-миллиметровой фанеры сделайте шаблон для полок и отнесите его в стекольную мастерскую, чтобы быть уверенным в том, что все полки встанут на свое место. Закажите стеклянные полки со скругленными кромками.

Примечание. Если вы решили установить внутри шкафчика светильник, прикрепите его к передней перекладине и проденьте сетевой шпур сквозь отверстие в задней перекладине перед установкой крышки.

Шаблоны

Сделайте две копии этого шаблона и обрежьте их до ширины 98 мм. Затем разрежьте пополам посередине и прикрепите половинки к филенкам аэрозольным клеем. Верхний вырез должен располагаться на расстоянии 114 мм от верхнего края филенки, а нижний — на расстоянии 114 мм от нижнего края, как указано на шаблоне.
