Игровой стол своими руками

Увлекательная игра начинается! А когда она закончится, вам будет куда убрать доски и фишки.

Внутри этого стола есть скрытое хранилище, где хранятся пять досок-вкладышей для разных игр, расположенных лицом к лицу. Шестой вкладыш, облицованный таким же пластиком, как и крышка стола, обеспечит ровную и гладкую поверхность для игры в домино и мафию или для того, чтобы использовать стол, как обычно. Внизу есть ящик с отделениями для хранения фишек и других принадлежностей для игр, который выдвигается с любой из двух противоположных сторон.

Как обычно, начинаем с корпуса

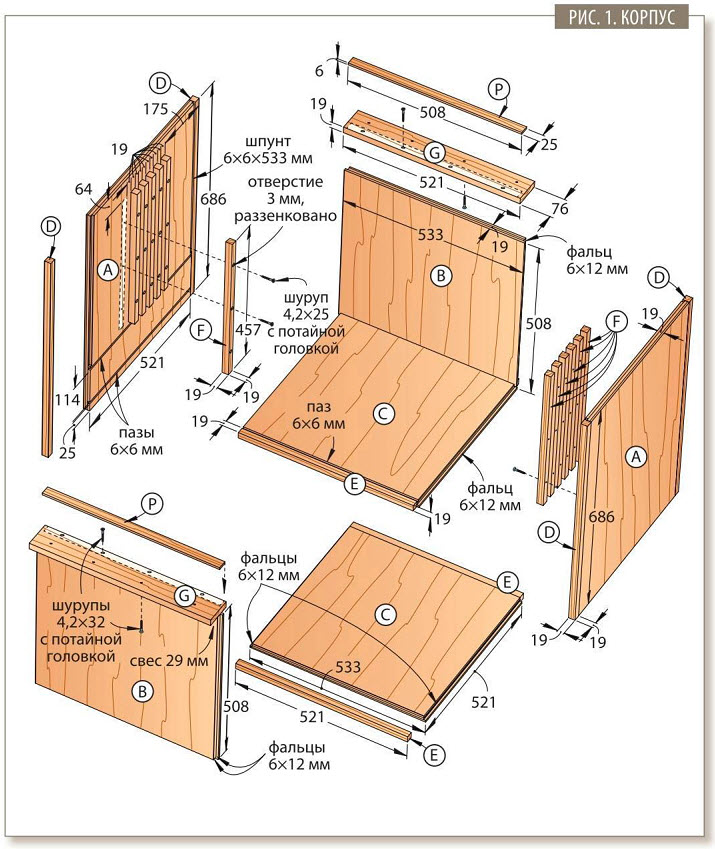

1. Из 19-миллиметровой фанеры, облицованной шпоном вишни, выпилите боковые А, переднюю и заднюю В стенки, а также полки С указанных размеров (рис. 1). Вставьте в цангу фрезера 6-миллиметровую фрезу с нисходящей спиралью и установите боковой упор. Отфрезеруйте поперек боковых стенок пазы глубиной 6 мм.

2. Подготовьте кромочные накладки D, Е для боковых стенок и полок, придав им указанные толщину и ширину. Оставьте припуски по длине около 12 мм. Временно отложите накладки в сторону.

2015-07-02_15-48-343.  Установите в пильный станок наборный пазовый диск толщиной 10 мм и закрепите на продольном упоре деревянную накладку. Расположив упор над диском, поднимите диск над пильным столом на высоту 12 мм, чтобы накладка частично закрывала его, а ширина открытой части была равна 6 мм. С этими настройками выпилите на обрезке 19-миллиметро- вой фанеры фальц глубиной 12 мм и проверьте, как вставляется образованный им гребень в паз боковой стенки А. Если требуется, измените вылет диска и положение продольного упора, а затем сделайте фальцы вдоль нижнего и боковых краев передней и задней стенок В, а также на краях полок С (рис. 1). Сохраните настройки пильного станка.

4. Приклейте кромочные накладки D к боковым стенкам А, а накладки Е к полкам С вровень с внутренней стороной деталей (см. «Совет мастера» ). Котла клей высохнет, подрежьте концы накладок D вровень с торцами боковых стенок, используя ножовку (фото А). Настройте вылет установленного пазового диска в соответствии с толщиной кромочных накладок Е и подрежьте накладки вровень с фальцами (фото В).




2015-07-02_15-49-50

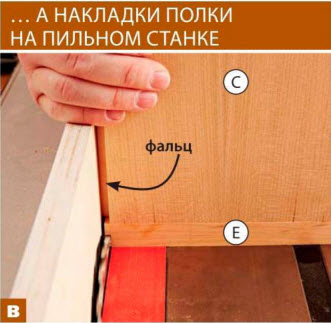

Не изменяя установленное ранее положение продольного упора, опилите концы накладок Е точно по линии фальца полки С.

2015-07-02_15-45-54

Обрезок доски с ровным торцом поможет направлять пилу, а малярный скотч на нижней стороне накладок D предотвратит появление сколов.

Совет мастера

Выровняйте одну сторону с самого начала. Приклеивая кромочные накладки D, Е к панелям боковых стенок А и полкам С, лучше сразу выровнять одну грань накладки заподлицо с панелью, чтобы после обработать фрезой только противоположную сторону. Для этого наклейте полосы малярного скотча на края ровного обрезка толстой фанеры, ДСП или МДФ, ширина которого примерно равна суммарной ширине панели и накладок (это предохранит детали от приклеивания к обрезку). Приклейте накладки и слегка прижмите их струбцинами к панели. Затем также с помощью струбцин прижмите всю склейку к обрезку, а после окончательно затяните поперечные струбцины.

5. Вставьте в цангу фрезера копирующую фрезу с подшипником и прикрепите к боковому упору широкую вертикальную накладку. Выровняйте подшипник фрезы с передней стороной вертикальной накладки, а затем аккуратно удалите выступающие края кромочных накладок D, Е, чтобы выровнять их заподлицо с боковыми стенками А и полками С (фото С).

2015-07-02_15-52-32

Чтобы шпунты не выходили за верхний паз в боковой стенке А, используйте стопоры из обрезков. Направление движения фрезы указано стрелками.

2015-07-02_15-52-22

Вертикальная деталь бокового упора придаст фрезеру дополнительную устойчивость при выравнивании кромочных накладок D с боковыми стенками А.

2015-07-02_16-26-036.  Снимите с бокового упора фрезера вертикальную накладку и вставьте в цангу 6-миллиметровую фрезу с нисходящей спиралью. Настройте положение бокового упора для фрезерования в боковых стенках А шпунтов, проходящих по линии стыка панелей с кромочными накладками D (рис. 1). Струбцинами прикрепите к боковым стенкам два обрезка-стопора, чтобы шпунт кончался у верхнего паза, и отфрезеруйте шпунты вдоль каждой накладки (фото D). С такими же настройками сделайте шпунты на верхней полке С/Е (рис. 1). Окончательно отшлифуйте боковые стенки с внутренней стороны наждачной бумагой № 220.

7. Выпилите двенадцать реек F (рис. 1) и отложите их в сторону. Насухо (без клея) проверьте, как вставляется полка С/Е в верхние пазы каждой боковой стенки A/D, и отметьте на боковых стенках положение верхней стороны полки. Отложите полку и установите рейки, выровняв их верхние торцы по этой линии (рис. 1, фото Е). Окончательно отшлифуйте боковые стенки A/D/F, переднюю и заднюю стенки В, а также полки.

2015-07-02_15-57-03

Пробная сборка поможет выявить неплотные стыки и точно подогнать их для окончательной склейки. Подкладки из толстых брусков создают пространство для струбцин снизу корпуса.

2015-07-02_15-56-53

Прикрепив на место шурупами первую рейку F, устанавливайте равные интервалы между ней и остальными с помощью пары обрезков толщиной 19 мм.



8. Перед склейкой корпуса проведите пробную сборку, чтобы убедиться в правильной подгонке всех деталей (фото F). Если все в порядке, вклейте переднюю и заднюю стенки В в шпунты верхней полки С/Е. Приклейте эту П-образную подсборку к одной из боковых стенок A/D/F. Затем приклейте на место нижнюю полку и добавьте вторую боковую стенку.

9. Выпилите верхние планки G указанных размеров (рис. 1). Приклейте их к верхнему краю передней и задней стенок В, выдвинув наружу на 29 мм, и дополнительно закрепите шурупами.

Добавьте основание

2015-07-02_16-00-091. Выпилите цокольные детали Н, оставив припуск около 25 мм по длине (рис. 2). Опилите скос на одном конце цокольной детали и обрезке 19-миллиметровой доски. Переверните корпус А-G и, выровняв с помощью обрезка цокольную деталь, отметьте ее точную длину (фото G). Сделав второй скос, прикрепите деталь к корпусу и продолжайте поочередно примерять оставшиеся детали и опиливать на них скосы. Пометьте положение каждой детали, а потом отложите их в сторону.

2015-07-02_16-01-24

Прикрепите к углу корпуса обрезок со скосом, в который будет упираться скос цокольной детали Н. Поставьте точную метку, чтобы сделать второй скос.

2. Разметьте вырез на одной из цокольных деталей Н (рис. 2), выпилите его ленточной пилой или электролобзиком и отшлифуйте по контуру. Прикладывая эту деталь к остальным, обведите вырез. Выпиливая вырезы, ведите пилку на небольшом расстоянии от линии, а затем обработайте копирующей фрезой, используя первую деталь в качестве шаблона (фото Н). Отфрезеруйте вдоль верхнего ребра каждой детали фаску шириной 10 мм, а затем окончательно отшлифуйте.

2015-07-02_16-06-02

Тщательно обработав контур выреза в первой цокольной детали Н, используйте ее как шаблон, чтобы сделать такие же вырезы в остальных деталях цоколя.

2015-07-02_16-06-12

Нанесите клей на цокольные детали Н, установите их на нижнюю часть корпуса с отступом 10 мм от верха кромочных накладок Е, зафиксируйте струбцинами и вверните шурупы изнутри корпуса.

3. Склейте вместе все цокольные детали. Когда клей высохнет, приклейте эту сборку к боковым стенкам A/D и кромочным накладкам Е, закрепив дополнительно шурупами (фото I).

Как изготовить гладкую крышку

1. Из 19-миллиметровых вишневых досок выпилите планки I для несущей рамы (рис. 2). Склейте их вместе, как показано на рисунке. Отшлифуйте обе стороны и края рамы, чтобы стыки планок не имели уступов.

2. Выпилите основу J размером 890×890 мм, приклейте ее к планкам I так, чтобы она выступала за края рамы со всех четырех сторон, и зафиксируйте струбцинами. Когда клей высохнет, с помощью копирующей фрезы выровняйте края основы заподлицо с рамой (фото J).

2015-07-02_16-08-49

Копирующей фрезой с подшипником удалите выступающие края основы J вровень с кромками планок несущей рамы I. Гладко отшлифуйте обработанные кромки, если требуется.

2015-07-02_16-08-59

Двухсторонним скотчем приклейте вокруг выреза широкие направляющие планки с отступом 2 мм от линий разметки. Проверьте прямоугольность и обработайте края выреза фрезой.

3. Разметьте в середине основы J вырез для досок-вкладышей, проведя линии на расстоянии 184 мм от каждого края (рис. 2). Выпилите вырез электролобзиком, ведя пилку рядом с линиями разметки. Закрепите в подошве фрезера 10-миллиметровую копировальную втулку и вставьте в цангу 6-миллиметровую фрезу с нисходящей спиралью. Подложив снизу обрезки, чтобы создать пространство для фрезы (фото К), установите направляющие планки, вдоль которых будет скользить втулка, и обработайте фрезой края выреза.

2015-07-02_16-11-03

Кромочные накладки К лучше приклеивать по одной, используя для выравнивания обрезок со скосом. Верх накладок должен располагаться вровень с верхней стороной основы J.

4. Выпилите кромочные накладки К длиной 940 мм для крышки, а затем так же, как и при установке цокольных деталей Н, поочередно опиливая скосы, подгоните их к крышке I/J. Окончательно отшлифуйте накладки и приклейте их на место, фиксируя струбцинами (фото L).

5. Вырежьте кусок облицовочного пластика L размером 940 x 940 мм. (Мы выбрали пластик черного цвета с матовой поверхностью.) Равномерно нанесите контактный клей на верхнюю сторону основы J и кромочных накладок К, а также на нижнюю сторону пластика. Дайте клею высохнуть в течение времени, указанного на банке. Положите на основу круглые деревянные стержни-шканты с интервалом 150-200 мм и аккуратно опустите сверху пластик. Затем, начав с середины, вытаскивайте стержни по одному и прижимайте пластик к основе. Для прочного приклеивания тщательно прикатайте пластик к основе валиком.

2015-07-02_16-11-12

Удерживая фрезер над серединой крышки, опустите вращающуюся фрезу сквозь пластик и перемещайте в сторону до контакта с внутренней кромкой основы J. Затем ведите фрезу вдоль контуров выреза.

6. Копирующей фрезой без подшипника сделайте в пластике L вырез по контуру центрального проема в крышке (фото М). Затем, чтобы не оставить следов и прижогов на кромочных накладках К, вставьте в цангу обычную копирующую фрезу с подшипником и подровняйте края пластика по периметру крышки. После этого снова замените фрезу, чтобы сделать 5-миллиметровую фаску вдоль верхних ребер по периметру (рис. 2).

Изготовьте и подгоните вкладыши

1. Выпилите шесть вкладышей М (рис. 2). Так же, как при подгонке цокольных деталей Н и кромочных накладок крышки К, опилите скосы на накладках N для вкладышей и приклейте их на место. Проверьте, как вставляются вкладыши в вырез крышки. Если требуется, опилите все четыре края вкладыша на пильном станке, чтобы он свободно вставлялся в вырез, но при этом не сдвигался в стороны.

2015-07-02_16-13-08

2. Разметьте на одной из кромочных накладок N вырез для пальца (рис. 3), выпилите ленточной пилой и отшлифуйте. Затем используйте этот вырез как шаблон для формирования с помощью копирующей фрезы таких же вырезов на остальных вкладышах. Отфрезеруйте скругления радиусом 1,5-2,0 мм с обеих сторон на пяти вкладышах, а на шестом только с одной стороны. Окончательно отшлифуйте все вкладыши с обеих сторон.

3. Вырежьте кусок облицовочного пластика О размером 535 x 535 мм и приклейте его к той стороне шестого вкладыша, которая оставлена без скруглений. Затем фрезой подровняйте края пластика вровень с кромочными накладками.

4. Положите перевернутую крышку I-L на верстак и вставьте в вырез один из вкладышей M/N. Измерьте разницу в толщине этих частей (фото N). Выпилите две опорные планки Р такой толщины и отложите их в сторону.

2015-07-02_16-13-54

С помощью комбинированного угольника измерьте разницу между толщиной вкладыша M/N и крышки I-L.

2015-07-02_16-14-03

Подложив опорные планки Р под вкладыш с пластиковой облицовкой М-О, определите необходимую глубину фальцев, чтобы выровнять вкладыш заподлицо с крышкой.

5. Положите крышку I-L на корпус А-Н, вставьте в вырез опорные планки Р и вкладыш с наклеенным пластиком М-О (фото О). Измерьте, насколько выступает вклалыш над поверхностью крышки и выпилите фальцы такой глубины на его обратной стороне в тех местах, которые опираются на планки. Если необходимо, уменьшите ширину опорных планок, чтобы они не выступали за края верхних планок G.

6. Переверните крышку I-L, положите ее на верстак и выровняйте корпус А-Н по центру. Просверлите сквозь верхние планки G направляющие отверстия в планки рамы I и вверните шурупы, чтобы закрепить крышку (рис. 2). Поставьте стол на пол и приклейте опорные планки Р к верхним планкам G вплотную к основе крышки J. Выверните шурупы и снимите крышку.

7. Оклейте малярным скотчем пластик, верхние торцы боковых стенок А и верхние стороны планок G. Нанесите морилку и отделочное покрытие на корпус и крышку (включая края основы внутри выреза), а также вкладыши. Мы использовали морилку General Finishes’ Antique Cherry и два слоя полуматового полиуретанового лака на водной основе.

8. Когда лак полностью высохнет, удалите малярный скотч и снова прикрепите крышку I-L к корпусу А-Н. С помощью двухстороннего скотча прикрепите игровые поля к вкладышам (по одному с каждой стороны).

2015-07-02_16-16-34Ящик для игровых принадлежностей

1. Выпилите переднюю и заднюю стенки Q, длина которых должна быть на 3 мм меньше ширины проема в корпусе A-L/P (рис. 4).

Примечание. Передняя и задняя стенка будут видны снаружи, поэтому выберите для этих деталей заготовки с красивым рисунком.

Выпилите боковые стенки R, которые должны быть на 12 мм короче глубины проема. Следуя указаниям на рис. 5, выпилите пазо-гребневые соединения и шпунты для вставки дна S.

2015-07-02_16-18-16

2. Насухо (без клея) соедините стенки ящика R, измерьте внутренние размеры и, прибавив к каждому из них по 11 мм, выпилите дно S. Склейте ящик, вставив в шпунты дно.

3. Выпилите три длинные перегородки Т, мина которых равна расстоянию между передней и задней стенками, и две короткие перегородки U, входящие между боковыми стенками R (рис. 4). Установите в пильный станок наборный пазовый диск толщиной 12 мм, закрепите на головке углового (поперечного) упора деревянную накладку со стопором и выпилите прорези в каждом наборе деталей (фото Р).

2015-07-02_16-20-19

Чтобы прорези в перегородках ящика располагались с равными интервалами, сделав первую прорезь, прикрепите к накладке поперечного упора стопор из обрезка, а затем разворачивайте заготовки концами на 180°.

4. Нанесите морилку и лак на перегородки Т, U и ящик Q-S. Когда лак высохнет, соедините перегородки, не склеивая их, и вложите в ящик. Вставьте ящик в проем корпуса и позовите своих домашних, чтобы провести вечер за увлекательной игрой.

2015-07-02_16-22-502015-07-02_16-24-00
