Изготовление шкатулок своими руками

Ваши фрезы должны работать, а не пылиться на полке. С их помощью вы можете делать красивые шкатулки, пользуясь уникальной технологией.

Небольшие коробочки, в которых можно хранить украшения, фотографии, ключи или памятные вещицы, предоставляют отличную возможность для творческого подхода к выбору материалов. Если у вас есть пара необычных досок или обрезки от предыдущей работы, то им можно найти достойное применение.

В двух показанных здесь шкатулках использованы разные сочетания пород — ясень и маха- гони для шкатулки с выкружками, ель Дугласа и клен для шкатулки с двойным «каблучком». Вместо того, чтобы подробно указывать размеры деталей этих коробочек, мы покажем все этапы их изготовления. Основные размеры и пропорции будут обязательно приведены, когда это потребуется, но лучше вам самим заняться проектированием и изготовлением с учетом собственных предпочтений, инструментов и материалов. Вы можете использовать любые имеющиеся в вашем арсенале фрезы, чтобы создавать различные профили.

Немного о работе с фигарейными фрезами

Выбирайте фрезы с 12-миллиметровым хвостовиком для уменьшения вибрации и получения более чистой поверхности, чем у 8-миллиметровых.

Ни в коем случае не пытайтесь управлять фрезером вручную, а используйте только фрезерный стол с двигателем мощностью не менее 1800 Вт и регулятором частоты вращения.

При работе с фигарейными фрезами оптимальная частота вращения шпинделя около 10000-1 2000 оборотов в минуту.

До начала фрезерования зафиксируйте либо положение упора (мы предпочитаем именно такой метод), либо максимальный вылет фрезы, и не меняйте их в ходе работы, а для постепенного увеличения глубины профиля используйте смещение другого элемента (если зафиксирован упор — поднимайте фрезу, а зафиксировав высоту фрезы, отодвигайте упор).

Всегда вначале обрабатывайте торец заготовки (если это необходимо), затем двигайтесь по периметру, последовательно фрезеруя торцы и кромки.

Если на фигарейной фрезе есть дополнительные лезвия, как на фото, снимите их вместе с гайкой и шайбой, прежде чем начать фрезеровать профиль. (Эти дополнительные лезвия формируют на краях филенки гребень равномерной толщины, который вставляется в шпунты стоек и перекладин дверцы, а при изготовлении коробочек этого не требуется).




Сделайте профиль-выкружку и склейте из него коробочку

Для шкатулки с выкружками и крышкой на петлях мы использовали фрезу с радиусом 38 мм, чтобы сформировать профиль стенок коробочки и филенку крышки.

2015-09-25_10-11-51

Начните с двух 19-миллиметровых заготовок шириной не менее 100 мм и длиной около 600 мм, чтобы сделать четыре выкружки. Зафиксируйте упор вровень с подшипником фрезы и поднимайте фрезу не более чем на 3 мм перед каждым проходом, чтобы уменьшить нагрузку на двигатель и избежать сколов на древесине. Закончите операцию, когда ширина узкой кромки будет около 10 мм.

2015-09-25_10-12-04

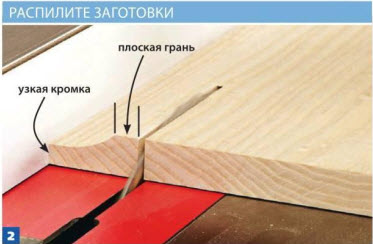

Отделите профили от заготовки с помощью пильного станка. Профиль с шириной плоской грани около 1/4-1/3 ширины выкружки имеет хорошие пропорции.

2015-09-25_10-12-12

Склейте два профиля, добавив между ними полоску из древесины контрастного цвета шириной не более 13 мм, чтобы в середине не было широкого плоского участка. Убедитесь, что все три части склейки опираются на рейки струбцин. Когда клей высохнет, гладко отшлифуйте заготовки.



2015-09-25_10-15-47

Закрепите на продольном упоре пильного станка высокую накладку. Затем опилите скос под углом 15° с внутренней стороны вдоль верхнего края заготовок, чтобы стенки коробочки выглядели менее массивными. Оставьте стенку толщиной около 10 мм для прочности.

2015-09-25_10-15-57

Несколькими пропилами сформируйте шпунт глубиной 6 мм, проверяя его ширину обрезком фанеры, из которой будет сделано дно шкатулки (мы использовали 6-миллиметровую фанеру).

2015-09-25_10-16-08

Установите в пильный станок диск для поперечных распилов (с 60-80 зубьями), наклоните его на угол 45° и опилите скосы на концах обеих заготовок. Прикрепите к накладке углового упора обрезок со скосом и отпилите от заготовок длинные стенки одинаковой длины. Передвиньте обрезок, чтобы выпилить короткие стенки.

2015-09-25_10-16-19

Выпилите из фанеры дно и насухо соберите коробочку, чтобы проверить плотность всех стыков. Окончательно отшлифуйте внутренние поверхности. Обильно нанесите клей на скосы (торцевые волокна впитывают много жидкости), соедините детали и стяните стенки ленточным зажимом.

Пропил поможет избежать сколов

Некоторые породы, особенно с узорчатой древесиной, склонны к образованию сколов даже при фрезеровании вдоль волокон. Например, заготовки из ели Дугласа, которые мы взяли для одной из шкатулок, расщеплялись на ребрах, когда мы фрезеровали профили для стенок и крышки с оптимальными оборотами двигателя, медленной подачей и минимальной толщиной удаляемого слоя (левое фото). Чтобы справиться с этой проблемой, сделайте неглубокий пропил вдоль заготовки, ограничивающий ширину узкой кромки профиля (среднее и правое фото).

2015-09-25_10-20-12

Затем продолжайте фрезеровать, снимая слои материала минимальной толщины (не более 1,5 мм), пока пропил не исчезнет.

Теперь изготовьте филенчатую крышку

Кроме фигарейной фрезы, с помощью которой формируются стенки шкатулки, вам потребуется прямая 19-миллиметровая или спиральная 12-миллиметровая фреза, а также фреза для скруглений радиусом 3 мм, чтобы сделать крыш ку, состоящую из рамки с соединениями на ус и заключен ной в нее филенки.

2015-09-25_10-21-40

Из той же древесины, которую выбрали для реек в середине профильных стенок, выпилите две заготовки размерами 10x32x610 мм для рамки крышки. Сделайте по центру одной кромки каждой из них пропил шириной 3 и глубиной 6 мм, в который будет вставлена филенка. Отфрезеруйте 3-миллиметровые скругления на всех ребрах.

2015-09-25_10-21-49

Поверните угловой упор на 45°, расположите заготовку пропилом вперед и сделайте скосы на обоих концах. Затем с помощью стопора (обрезка со скосом) выпилите две пары деталей одинаковой длины.

2015-09-25_10-21-57

Выпилите филенку по размерам шпунтов рамки и отфрезеруйте выкружки фигарейной фрезой. Затем 19-миллиметровой прямой фрезой сформируйте фальцы на задней стороне, оставляя гребень, входящий в шпунты рамки.

2015-09-25_10-22-06

Окончательно отшлифуйте все детали крышки, затем склейте их и зафиксируйте. Наносите клей только на скосы рамки, не вклеивая филенку в шпунты. Для удобного выравнивания 10-миллиметровой рамки в ленточном зажиме подложите снизу обрезок доски.

Добавьте ножки, петли и приступайте к отделке

Чтобы ножки соответствовали коробке и крышке, мы соединили короткие отрезки на ус, спрятав торцевые поверхности. Вам потребуется фреза для выкружки радиусом 5 мм или 10-миллиметровая полукруглая фреза, чтобы сформировать профиль. Затем мы прикрепили крышку с помощью узкой рояльной петли.

2015-09-25_10-24-45

Из древесины контрастного цвета выпилите рейку размером 13x25x460 мм и отфрезеруйте вдоль одного ребра выкружку радиусом 5 мм. Сделайте скос на одном конце заготовки с помощью пильного станка, а затем, используя обушковую пилу и стусло (или верстачную доску), отпилите одну половинку ножки. Снова сделайте скос на заготовке и повторяйте эти действия, чтобы получить восемь половинок. Нанесите клей на смежные скосы, затем, положив половинки на вощеную бумагу, притирайте их друг к другу, одновременно выравнивая, до тех пор, пока клей не начнет схватываться.

2015-09-25_10-24-55

Чтобы сделать петельное углубление на верхнем крае, вставьте в цангу 19-миллиметровую прямую фрезу и настройте ее вылет, равным толщине сложенной петли. Отрегулируйте положение упора для выборки фальца, ширина которого равна ширине сложенной петли. Закрепите стопоры, ограничивающие длину прохода. Прижмите угол коробки к правому стопору, поверните ее к фрезе и проведите вдоль упора до касания с левым стопором. Затем аккуратно подрежьте закругленные уголки стамеской.

2015-09-25_10-29-01

Прижмите струбциной к задней стенке коробки обрезок доски и вложите петлю в углубление вплотную к обрезку. Просверлите направляющие отверстия и временно закрепите петлю двумя латунными шурупами, ввернув их в крайние отверстия (вам потребуется удалить петлю перед нанесением отделки).

2015-09-25_10-29-14

Вставьте между половинками петли тонкие прокладки, чтобы выровнять ее верхнюю часть с краем коробки. Наклейте полоски двухстороннего скотча на верхнюю часть петли, прижмите крышку и осторожно откройте. Затем просверлите все направляющие отверстия и закрепите крышку только двумя шурупами.

2015-09-25_10-29-28

Наконец, нанесите клей на нижние кромки коробки и приклейте ножки на место. Убедитесь, что все они аккуратно выровнены. Когда клей высохнет, дополнительно отшлифуйте все места, которые в этом нуждаются, удалите петлю и нанесите отделочное покрытие. После тщательной просушки окончательно закрепите петлю латунными шурупами.

Двойной профиль для симметрии

Чтобы сделать такую шкатулку, просто отфрезеруйте одинаковые профили вдоль обеих кромок заготовок для стенок, оставив плоскую полосу в середине. Одно из преимуществ такого метода — вы можете изготовить коробку и крышку одновременно с одними и теми же настройками фрезерного стола. Мы использовали фрезу с волнистым профилем (так называемый «каблучок»), образованным двумя радиусами по 38 мм. Потребуется также 19-миллиметровая прямая фреза.

2015-09-25_10-31-39

На трех заготовках размерами 19x89x610 мм отфрезеруйте профиль вдоль обеих кромок за несколько неглубоких проходов. Двухсторонним скотчем закрепите на фрезерном столе рейку со скосом 15° для поддержки заготовок, чтобы они не качались. Перед каждым проходом передвигайте рейку ближе к упору.

2015-09-25_10-32-05

Выпилите шпунт у нижнего края двух заготовок на внутренней стороне для вставки дна. Затем, наклонив пильный диск на 45°, расположите на другом конце накладки поперечного (углового) упора стопор со скосом и отпилите две пары стенок. Выпилите дно требуемых размеров, отшлифуйте все внутренние поверхности и склейте коробку.

2015-09-25_10-32-14

Из третьей заготовки выпилите плоскую среднюю часть, чтобы получить две профильные заготовки для рамки крышки. Сделайте на каждой из них шпунт глубиной 6 мм вдоль широкой кромки с отступом 3 мм сверху. Отпилите детали рамки со скосами на концах, соответствующие длине и ширине коробки. Выпилите филенку требуемого размера. (Мы использовали тисненую фанеру.) Отшлифуйте все детали и склейте филенчатую крышку.

2015-09-25_10-32-24

Тщательно просушив крышку, отшлифуйте все неровности на стыках деталей. Затем, установив прямую фрезу, отфрезеруйте фальцы на нижней стороне, постепенно увеличивая их ширину, чтобы выступ крышки входил в коробку.

2015-09-25_10-32-35

Выпилите ручку любой формы, гладко ее отшлифуйте и приклейте к филенке крышки. Затем приклейте простые квадратные ножки из 6-миллиметровых обрезков (в этой шкатулке мы не стали прятать торцевые поверхности с помощью заусовки). Окончательно отшлифуйте коробку и крышку, перед тем как приступить к отделке.

Совет мастера. Ищите способы сделать вашу работу уникальной

Делая подобные небольшие коробочки с плоским дном и крышкой, удобно использовать 6-миллиметровые или более тонкие листовые материалы.

Пройдитесь по секции листовых материалов и панелей в строительном супермаркете. Для одной из таких шкатулок мы сделали филенку крышки из обычной фанеры с декоративным тиснением, обратная сторона которой была облицована шпоном клена «птичий глаз». Отличная находка за мизерную цену!

Купите 3-миллиметровый твердый оргалит и наклейте шпон сами. Таким способом вы можете с минимальными затратами придать вашим изделиям любой вид, руководствуясь собственным вкусом. Чтобы избежать коробления, наклейте шпон с обеих сторон основы.
