Как самому сделать деревянные часы, со схемами и шаблонами

Вам не удастся сохранить время, спрятав его в бутылку, но вы можете сделать эти красивые часы, чтобы наблюдать за его течением. Украсьте простой корпус несколькими самодельными профильными деталями, а затем вставьте недорогой кварцевый механизм. Это отличный способ провести с пользой несколько часов в мастерской.

Изготовьте корпус для часового механизма

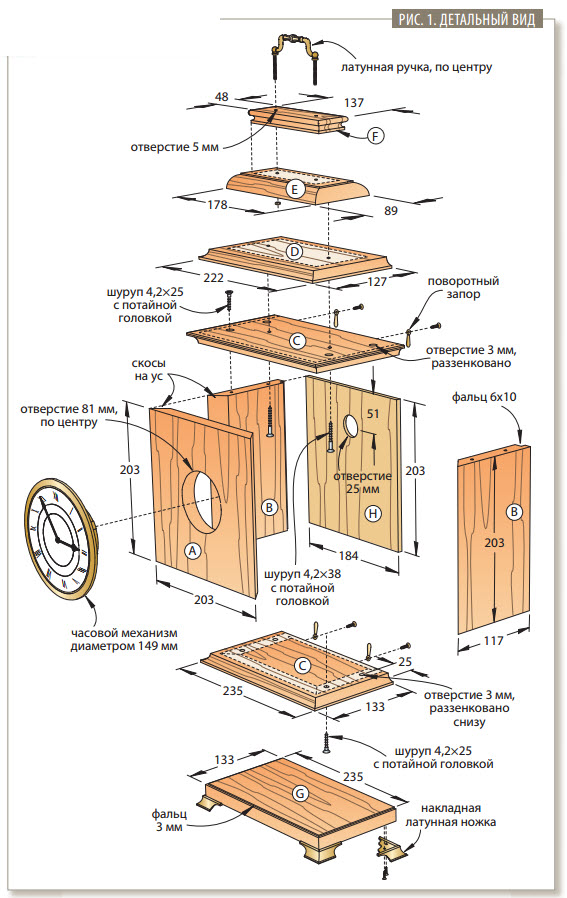

1. Выпилите переднюю А и боковые стенки В указанной длины (рис. 1). Наклоните пильный диск на 45° и опилите скосы на обеих кромках передней стенки, придав ей окончательную ширину. Затем опилите скос на одной кромке каждой боковой стенки до окончательной ширины. Отфрезеруйте 6-миллиметровый фальц на противоположной кромке боковых стенок.

2016-06-03_11-06-42

2. Краткий совет! Сначала обработайте торцы, затем кромки. Формируя профильные детали, фрезеруйте сначала поперек волокон, прижимая к детали подпорный обрезок (фото В). Если образуются небольшие сколы, они будут удалены при обработке смежной кромки. Отфрезеруйте выкружки радиусом 10 мм с трех сторон дна и крышки С, а также панели с выкружкой, оставив заднюю кромку прямоугольной (рис. 1, фото В). Теперь установите фрезу для скруглений радиусом 12 мм и обработайте торцы и кромки навершия Е. Затем 6-миллиметровой сферической фрезой сделайте желобок глубиной 6 мм на всех четырех кромках блока ручки F (фото С).

2016-06-03_11-07-18

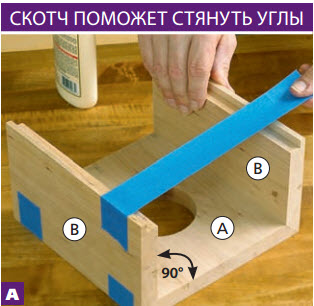

Скрепите углы стенок корпуса малярным скотчем, затем наклейте полоску скотча поперек корпуса, чтобы зафиксировать детали на время сушки клея.

2016-06-03_11-07-25

При фрезеровании поперек волокон пользуйтесь толкателем из обрезка доски для поддержки волокон в конце прохода. Сначала сделайте вылет фрезы небольшим, оставив припуск для заключительного чистового прохода.




2016-06-03_11-07-34

Подпирайте блок ручки F толкателем и обрезком. Сначала обработайте торец, а затем поочередно три другие стороны.

3. Подрежьте на 3 мм нижние торцы и кромки блока ручки F с помощью пильного станка (рис. 2, фото D). Вернувшись к фрезерному столу, отфрезеруйте 3-миллиметровое скругление на верхнем пояске блока снизу (фото Е). Затем опустите фрезу и переверните деталь, чтобы завершить формирование профиля (рис. 2).

2016-06-03_11-07-41

Поднимите пильный диск до высоты 10 мм и удалите материал с торцов блока ручки F на ширину 3 мм. Затем подрежьте кромки.

2016-06-03_11-11-47

Для большей устойчивости блока ручки F при фрезеровании 3-миллиметровых скруглений выровняйте упор фрезерного стола с подшипником фрезы.

4. Возьмите основание G и отфрезеруйте фальцы 3×2 мм вдоль верхних ребер (рис. 2). Отшлифуйте все профильные детали С-G наждачной бумагой № 220.

2016-06-03_11-11-25

Начинаем сборку

1. На верхней стороне крышки С проведите линии на расстоянии 25 мм от торцов. Затем поставьте метки на задней кромке, отступив от торцов 16 мм. Положите крышку на корпус A/В, просверлите и раззенкуйте 3-миллиметровые отверстия и вверните шурупы, чтобы закрепить крышку.

2016-06-03_11-11-54

Выровняйте метки на кромке крышки С с углами корпуса A/В. Просверлите вдоль каждой линии на крышке по два отверстия и раззенкуйте.

2016-06-03_11-12-04

Центральные метки на задних кромках панели с выкружкой D и крышки С упрощают выравнивание деталей при склейке.

2. Поставьте метки посередине задних кромок крышки С и панели с выкружкой D. Приклейте панель к крышке, выровняв задние кромки и совместив метки (фото G), и зафиксируйте струбцинами. Приклейте блок ручки F к навершию Е, выровняв по центру. Когда клей высохнет, просверлите 5-миллиметровые отверстия для ручки в сборке E/F (рис. 2). Затем сделайте 12-миллиметровые цековки для гаек, фиксирующих ручку.

2016-06-03_11-12-11

Зафиксируйте верх и корпус A-F струбциной на верстаке. Затем просверлите отверстия для крепления верхней сборки E/F, не совпадающие с цековками для гаек.

3. С помощью двухстороннего скотча временно прикрепите сборку E/F к корпусу А-D, выровняв по центру. Переверните эту сборку и просверлите два отверстия для шурупов (рис. 2, фото Н). Удалите скотч и вверните шурупы (не используя клей), чтобы закрепить верхние детали.

4. Таким же методом, как в шаге 1 этого раздела, прикрепите дно С к корпусу A-F, затем приклейте снизу основание G. Выпилите заднюю стенку Н, которая вставляется в фальцы на задней стороне корпуса, и сделайте в ней 25-миллиметровое отверстие для пальца (рис. 1). Временно отложите заднюю стенку в сторону.

5. Снимите верхнюю сборку E/F и нанесите на все детали отделку. (Мы использовали льняную олифу, а затем полиуретан в аэрозольной упаковке, применяя для промежуточной шлифовки высохших слоев абразивную губку № 320.)

7. Когда покрытие высохнет, переверните корпус, просверлите направляющие отверстия для крепления ножек и вверните в них стальные шурупы, чтобы сделать в отверстиях резьбу для латунных шурупов (рис. 1). Прикрепите ручку к верхней сборке E/F (рис. 2), затем окончательно прикрепите эти детали к корпусу. Установите на часах точное время, вставьте их в корпус, затем добавьте заднюю стенку Н и поворотные запоры. Все получилось отлично, и вы можете насладиться оставшимся свободным временем.
