Каминные часы из дерева своими руками

Глядя на простые линии, изящные пропорции и красоту текстуры дубовой древесины, легко понять, почему предметы в стиле Arts & Crafts столь восхитительны. Точно следуя нашим указаниям, вы сумеете добиться такого же результата.



Начните с передних и задних деталей

1. По указанным в «Списке материалов» размерам выпилите из дубовой доски стойки А. Посередине кромки всех стоек выберите шпунт 6×6 мм (см. рисунок).

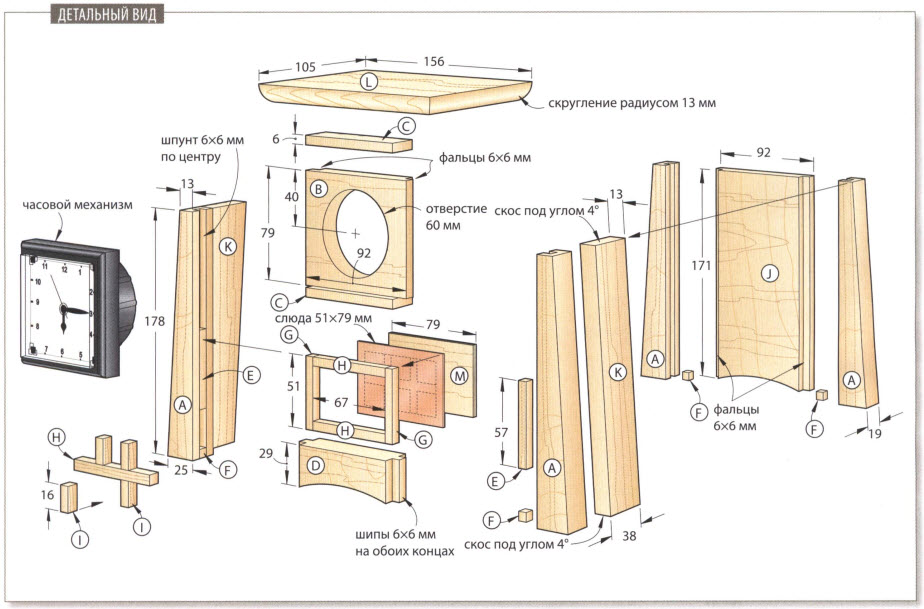

Каминные часы из дерева - схема

2. Из 13-миллиметровой дощечки выпилите переднюю панель В и выберите фальцы 6×6 мм вдоль боковых кромок с задней стороны. Отверстие для часового механизма вы сделаете позднее.

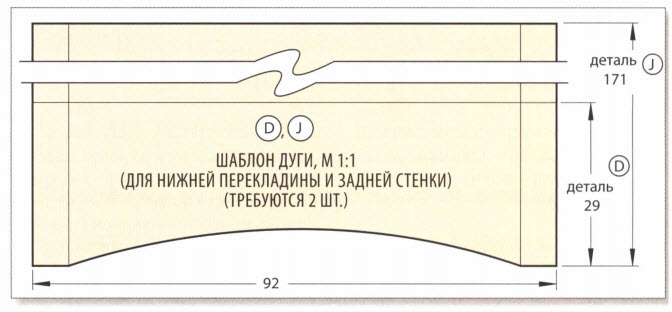

3. Выпилите обкладки С и нижнюю перекладину D. С помощью пазового диска сформируйте шипы 6×6 мм на концах нижней перекладины. Сделайте две копии шаблона дуги. Прикрепите одну копию шаблона с помощью аэрозольного клея к лицевой стороне перекладины, а другую отложите в сторону. Ленточной пилой выпилите дугу и гладко отшлифуйте, удаляя следы пиления.

4. Из 6-миллиметровой дощечки выпилите рейку 6×610 мм для вкладышей Е, F и деталей решетки G, Н, I. Распилите рейку на отрезки указанной длины и отложите в сторону части решетки.

5. Из 13-миллиметровой дощечки выпилите заднюю стенку J и сделайте на ней фальцы 6×6 мм вдоль боковых сторон (рис. 1). Затем приклейте другую копию шаблона дуги к нижнему краю задней стенки, выпилите по контуру и отшлифуйте кромку.

Сборка корпуса

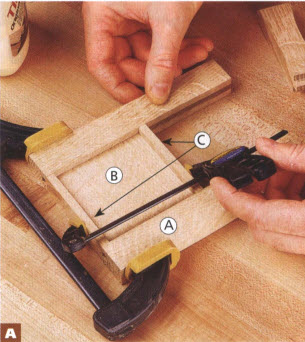

2015-07-30_13-03-40

Зажмите переднюю панель В между стойками А, не приклеивая ее, приклейте и зафиксируйте струбцинами обкладки С к верхнему и нижнему краям панели.

1. Для сборки передней части корпуса сначала положите две стойки А и переднюю панель В на верстак лицевой стороной вверх. Струбцинами зажмите переднюю панель между стойками, не приклеивая ее. Верх панели должен располагаться на 6 мм ниже верха стоек. Теперь приклейте к панели обкладки С (фото А).




2. Убедитесь, что верхняя сторона верхней обкладки расположена вровень с верхом стоек. Затем вклейте в каждую стойку длинный вкладыш Е (фото В). При этом снизу останется шпунт длиной 35 мм, в который затем будет вклеена нижняя перекладина D шириной 29 мм и короткий вкладыш F длиной 6 мм. Отделите стойки от передней панели.

2015-07-30_13-05-58

Вклейте в шпунты стоек длинные вкладыши, вдвинув их под нижнюю обкладку до упора в переднюю панель. Тщательно удалите все выдавленные излишки клея.

3. Смажьте клеем фальцы передней панели и шипы нижней перекладины. Соберите фасад корпуса, склеив вместе переднюю панель, стойки и нижнюю перекладину, шипы которой должны быть прижаты к длинным вкладышам. Зафиксируйте склейку струбцинами.

4. Нанесите немного клея в шпунты стоек под нижней перекладиной и вклейте короткие вкладыши, фиксируя их струбцинами.

5. Для сборки задней стороны корпуса сначала смажьте клеем фальцы задней стенки J и зажмите ее струбцинами между двумя оставшимися стойками, выровняв верх стенки с верхом стоек. Затем вклейте короткие вкладыши в каждый шпунт и зафиксируйте их струбцинами.

6. Из 6-миллиметрового оргалита выпилите проставку размером 48×76 мм для выравнивания деталей рамки решетки G, Н в проеме корпуса с 6-миллиметровым отступом от переднего края. Как при этом добиться аккуратности, описано в «Совете мастера». Положите фасадную часть корпуса на верстак внешней стороной вверх и вложите проставку в проем для решетки. Затем приклейте боковые рейки решетки к длинным вкладышам Е в стойках, а горизонтальные рейки — к нижней обкладке С и нижней перекладине D. Плотно прижимайте детали решетки к проставке из оргалита.

7. Сверлом Форстнера или кольцевым резаком-«балеринкой» сделайте в передней панели В отверстие диаметром 60 мм для вставки часового механизма.

2015-07-30_13-07-37

Ленточной пилой опилите сужения стоек, начиная распил снизу. Гладко отшлифуйте кромки.

8.     Разметьте сужения на всех стойках А. Ленточной пилой выпилите сужения, веля пропил рядом с линией (фото С). Затем шлифовкой удалите следы пиления, выравнивая грань до линии.

Добавьте боковины и крышку

1. Из 13-миллиметровой дощечки выпилите две заготовки размерами 38×203 мм для боковин К. Наклоните диск пильного станка на угол 4° от вертикали. Опилите концы заготовок, придавая им окончательную длину 179 мм со скосами на обоих концах.

2. Приклейте боковины к фасадной части корпуса, выравнивая верх и низ. Когда клей высохнет, приклейте к боковинам заднюю стенку. После тщательной просушки удалите струбцины и гладко отшлифуйте верхние и нижние края корпуса.

3. Из 13-миллиметровой дощечки выпилите по указанным размерам крышку L и отфрезеруйте скругления радиусом 13 мм вдоль нижних ребер. Отшлифуйте крышку. Выровняйте ее на корпусе, добиваясь равенства свесов со всех сторон, приклейте и зафиксируйте струбцинами.

Заключительные штрихи

1. Окончательно отшлифуйте корпус и оставшиеся детали решетки Н, I наждачной бумагой зернистостью до 220 единиц. Тщательно удалите пыль. Выберите морилку желаемого цвета и нанесите ее на все части корпуса. Тонируйте также все детали решетки, оставляя неокрашенной одну грань, которая будет приклеиваться. (Мы использовали морилку ZAR Spanish Oak.) Затем нанесите прозрачный лак. (Мы применяли бесцветный лак Watco в аэрозольной упаковке, нанеся три слоя с промежуточной шлифовкой абразивом зернистостью 400 единиц.)

2. Выпилите задник М и вырежьте пластинку слюды или тонированного стекла такого же размера. (Для раскроя слюды мы использовали ленточную пилу с противоскольным вкладышем.) Прикрепите слюду к заднику с помощью эпоксидного клея.

3. Через открытую нижнюю сторону корпуса нанесите немного эпоксидного клея на задние стороны рамки решетки G, Н. Вставьте изнутри задник с наклеенной слюдой и плотно прижмите его к смазанным клеем деталям. До полного отверждения эпоксидного клея зафиксируйте задник на месте с помощью малярного скотча.

2015-07-30_13-07-14

Установите оставшиеся детали решетки, приклеивая их эпоксидным клеем к слюде и аккуратно выравнивая.

4. Нанесите эпоксидный клей на неокрашенные грани оставшихся деталей решетки и приклейте их на место (фото D). Наконец вставьте в часовой механизм батарейку питания, установите точное время, аккуратно вставьте механизм в отверстие корпуса и поставьте часы на полку, чтобы все могли восхищаться вашим мастерством.

Совет мастера

Как не испачкать клеем остальные детали

Из-за выдавливания излишков клея может произойти склейка деталей в неожиданных местах. Чтобы избежать этого, защитите поверхности кусочками вощеной бумаги везде, где возможно. Например, вклеивая горизонтальные и вертикальные рейки решетки G, Н в проем, закройте куском вощеной бумаги проставку. Клей не пристанет к бумаге, и вы сможете легко удалить проставку и соскоблить все выдавленные излишки.

Что такое слюда?

Это название относится к группе, включающей более чем 30 разных силикатных минералов со схожими свойствами. Благодаря слоистой структуре и способности пропускать свет они широко применяются в таких предметах декоративно-прикладного искусства, как абажуры, витражи или фоновые вставки для орнаментов и решеток, как в наших каминных часах.

Слюду обычно добывают из горных пород большими кусками, которые затем расслаивают на отдельные листы, хлопья и крошку для использования в различных областях промышленности. Искусственные слюдяные листы (из которых сделана фоновая вставка наших часов) получают, склеивая отдельные пластинки слюды полимерными смолами разного цвета.
