Книжный шкаф со стеклянными дверцами

Насмотревшись на этот шкаф снаружи и начав изучать его конструкцию, вы удивитесь, насколько просто его изготовить. Боковые стенки из фанеры с приклеенными деревянными деталями выглядят как традиционные рамы с филенками, но вам не придется делать сложные соединения. В дверцах используются простые соединения вполдерева, которые нетрудно сделать на пильном станке.

Планки, приклеенные к стеклам, имитируют горбыльки, и нет необходимости заниматься соединениями и подгонкой профильных деталей, как в настоящих классических переплетах.

Сначала изготовьте боковины

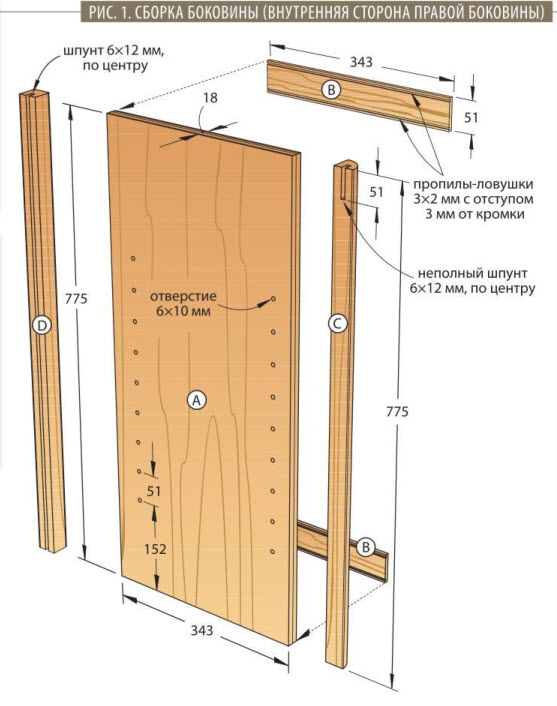

1. Выпилите по указанным в «Списке материалов» размерам боковые панели А. Распустите по толщине заготовку размером 51×711 мм и острогайте, чтобы получились две заготовки толщиной 6 мм. Затем отпилите от этих заготовок накладки В указанной длины (рис. 1).

2015-07-27_11-24-34

Краткий совет! Чтобы не испачкать лицевые стороны панелей, сделайте с помощью пильного станка на задней стороне накладок неглубокие пропилы-ловушки для излишков клея.

Приклейте накладки к панелям вровень с верхней и нижней кромками.

2. Для передних и задних стоек С, D выберите прямослойные доски толщиной 38 мм или склейте заготовки из нескольких слоев. Из этого материала выпилите две заготовки размерами 32x70x775 мм. Расположите продольный (параллельный) упор пильного станка на расстоянии 12 мм от диска, поднимите диск до высоты 12 мм и сделайте пропил на одной пласти каждой заготовки и обрезке толщиной не менее 19 мм. Немного отодвиньте продольный упор от диска и сделайте еще один проход, чтобы расширить пропил на обрезке. Проверьте, как вставляется в него фанера, из которой будут сделаны задние филенки Н. Если требуется, снова отрегулируйте положение продольного упора и сделайте еще пропил, добиваясь плотной подгонки. Затем расширьте шпунты на обеих заготовках.

2015-07-27_11-25-31




3. Установив фрезер в стол, закрепите в цангу фасонную фрезу для округлений радиусом 25 мм и, постепенно увеличивая ее вылет, за несколько проходов отфрезеруйте на каждой заготовке скругление на ребре, противоположном пропилу (рис. 1а). Затем установите прямую пазовую фрезу диаметром 6 мм и закрепите стопор из обрезка на продольном упоре на расстоянии 45 мм от фрезы (фото А). Отодвиньте продольный упор на расстояние 12 мм от фрезы и отфрезеруйте неполный шпунт в одной из заготовок, из которой будут сделаны левые передняя и задняя стойки С, D.

2015-07-27_11-20-34

Закрепите стопор из обрезка на продольном упоре фрезерного стола слева на расстоянии 45 мм от фрезы. С этими настройками сделайте неполный шпунт только в одной заготовке.

2015-07-27_11-21-18

Переставьте стопор и опустите вторую заготовку на вращающуюся фрезу. После выборки неполного шпунта эта заготовка будет зеркальной копией первой.

2015-07-27_11-26-09

Выпиленные из обрезков прижимные бруски помогут прижать струбцинами передние стойки С. Внутренние стороны стоек С, D и панели А должны быть выровнены в одной плоскости.

4. Чтобы сделать такой же неполный шпунт на заготовке для передней и задней стоек правой стенки, расположите стопор с противоположной стороны от фрезы (фото В). Плотно прижимая вторую заготовку к продольному упору и стопору, опустите ее на вращающуюся фрезу и продвиньте вдоль упора, чтобы выбрать неполный шпунт. Стамеской аккуратно подрежьте уголки на конце шпунта в обеих заготовках.

5. Распилите обе заготовки вдоль, чтобы получились две передние С и две задние D стойки шириной 32 мм. Отфрезеруйте 2-миллиметровые скругления на внешних ребрах стоек (рис. 1b). Отшлифуйте детали наждачной бумагой № 220 и приклейте стойки к боковым панелям А (фото С).

Соберите корпус

2015-07-27_11-28-121. По указанным размерам выпилите переднюю перекладину Е, задние перекладины F и средник G. Временно отложите переднюю перекладину в сторону. Таким же метолом, как в передних и задних стойках, выпилите по центру внутренних кромок задних перекладин и на обеих кромках средника шпунты для вставки фанерных филенок Н (рис. 3а).

2. Установите в пильный станок наборный пазовый диск толщиной 14 мм и закрепите на продольном упоре деревянную накладку. Включите станок и поднимите диск, чтобы он выступал из накладки на ширину 12 мм. На обоих концах передней перекладины Е, задних перекладин F и средника G выпилите шипы, плотно входящие в шпунты смежных деталей (рис. 2а, фото D).

Примечание. Тщательно проверяйте плотность соединений. Для передней перекладины могут требоваться более толстые шипы, чем для задних перекладин и средника.

Снова отложите в сторону переднюю перекладину.

2015-07-27_11-29-55

Сделайте по одному проходу с каждой стороны, чтобы сформировать шип по центру. Для проверки настроек сначала изготовьте шип на пробном обрезке такой же толщины.

2015-07-27_11-32-01

Выровняйте средник G по центру задних перекладин F. Пользуясь угольником и острым ножом, отметьте положение шпунта на обеих перекладинах.

3. Снимите деревянную накладку с продольного упора и установите его на расстоянии 27 мм от пазового диска. Выпилите по центру одной пласти средника G шпунт для вставки перегородки I. Выровняйте средник по центру задних перекладин F и отметьте на них положение шпунта (фото Е). Продлите линии, перенеся разметку на кромки перекладин, и выпилите паз между линиями (рис. 3).

2015-07-27_11-34-53

2015-07-27_11-35-55

Выпилите из обрезков проставки и вставьте их между концами задних перекладин F, чтобы они не сгибались под давлением струбцин.

4. Насухо (без клея) соедините задние перекладины F и средник G. Выпилите задние филенки Н и проверьте, как они вставляются в шпунты этой сборки. Отшлифуй те перекладины, средник и филенки наждачной бумагой № 220, а затем склейте их вместе (фото F).

5. Проверьте, как соединяются вместе боковины A/B/C/D, передняя перекладина Е и задняя стенка F/G/H. Измерьте расстояние от дна шпунта в среднике G до передней перекладины. Выпилите перегородку I такой ширины. Затем измерьте расстояние от нижней кромки передней перекладины до низа передних стоек С. Выпилите три передние накладки J такой же длины (рис. 2) и отложите две из них в сторону. Приклейте одну накладку к передней кромке перегородки, выровняв по нижнему углу. Когда клей высохнет, отшлифуйте накладку вровень со сторонами перегородки.

6. Просверлите отверстия для полкодержателей с помощью приспособления-кондуктора. Учитывайте, что отверстия в перегородке I расположены не так, как в боковых панелях А (рис. 1b и 2).

схема книжного шкафа

2015-07-27_11-36-54

Временно установленные вверху и внизу каждой боковины монтажные угольники удерживают детали корпуса под прямым углом, пока сохнет клей.

7. Выпилите верхние косынки К, придав им контуры в соответствии с шаблоном, затем начните сборку корпуса (фото G).

Краткий совет! Монтажные угольники заменят помощника при сборке корпуса. Изготовьте увеличенные копии верхних косынок для временной фиксации деталей, чтобы сборка получилась прямоугольной. Сделайте фаску на внутреннем углу каждого угольника, чтобы он не приклеился к деталям.

Приклейте одну из боковин А/В/ С/D к задней стенке F/G/H, затем добавьте перегородку I/J. Приклейте на место переднюю перекладину Е и вторую боковину. Убедитесь, что перегородка расположена под прямым углом к корпусу, и приклейте на место верхние косынки (рис. 2), фиксируя их струбцинами. Затем приклейте передние накладки J к обеим передним стойкам С.

Сделайте верхнюю и нижнюю панели

1. Из 18-миллиметровой фанеры выпилите верхнюю и нижнюю панели L.

2015-07-27_11-37-59

Прикрепите струбцинами две накладки М, N к верхней панели L и отметьте их окончательную длину. Выравнивайте поверхности деталей при склейке.

2. Выпилите заготовки для передней и боковых кромочных накладок М, N с припуском 25 мм по длине и сделайте скосы под углом 45° на одном конце каждой из них. Прикрепите струбцинами переднюю и боковую накладки к панели Е и отметьте окончательную длину боковой накладки (фото Н). Также поставьте метку на внутренней кромке передней накладки для разметки второго скоса. Опилите обе детали до окончательной длины, приклейте их к панели и зафиксируйте струбцинами. Затем примерьте оставшуюся боковую деталь, отметьте ее длину, опилите и приклейте на место. Таким же способом приклейте накладки к другой панели.

3. Циркулем разметьте радиусы на передних углах панелей L/M/N (рис. 2Ь), выпилите электролобзиком, оставляя небольшой припуск, затем отшлифуйте до линии с помощью шлифовальной колодки.

4. Отфрезеруйте декоративный профиль-калевку на верхних ребрах нижней панели L/M/N и на нижних ребрах верхней (рис. 2c). Затем, заменив фрезу, сделайте скругления радиусом 3 мм с противоположной стороны обеих панелей. Слегка отшлифуйте линию перехода между двумя профилями, чтобы сделать ее незаметной. Окончательно отшлифуйте обе панели.

Изготовьте основание

1. Обработайте до указанной толщины и ширины материал для изготовления передней и боковых досок основания О, Р. Отпилите переднюю доску указанной длины, а на боковых оставьте припуск около 25 мм.

2. Вставив в цангу фрезера, закрепленного в столе, фрезу для скруглений радиусом 25 мм, сделайте скругления на обоих концах передней доски О и одном конце каждой из боковых досок Р. Затем разметьте и опилите скосы на всех трех деталях (фото I).

2015-07-27_11-39-55

Отфрезеруйте скругления на концах досок основания О, Р, затем разметьте и сделайте скосы. Боковые доски будут опилены до окончательной длины позднее.

2015-07-27_11-40-10

Расположите переднюю доску основания О на нижней панели с отступом 16 мм от края, выровняв по центру, и приклейте, зафиксировав струбцинами.

3. Разметьте на передней доске О в соответствии с шаблоном вырез (рис. 2) и выпилите, оставляя небольшой припуск. Гладко отшлифуйте кромки и сделайте 3-миллиметровые скругления на нижних ребрах ножек и нижних кромках боковых досок Р. Окончательно отшлифуйте детали основания наждачной бумагой № 220.

4. Положите нижнюю панель L/M/N на подставки, перевернув ее верхней стороной вниз (фото J). Приклейте переднюю доску основания О к нижней стороне панели (рис. 2с).

5. Когда клей высохнет, пристыкуйте к передней доске О боковые доски основания Р и поставьте на них метки вровень с торцами боковых накладок N. Опилите боковые доски до окончательной длины, приклейте на место и зафиксируйте струбцинами.

6. Выпилите задние косынки Q и передние бобышки R указанных размеров и формы. Сделайте на передних бобышках 10-миллиметровые фаски для установки струбцин. Когда склеенное основание высохнет, приклейте косынки и бобышки на место, фиксируя их струбцинами (рис. 2).

Крепление панелей к корпусу

2015-07-27_11-42-06

Для выравнивания верхней панели с задними стойками D положите корпус на подставки. Временная проставка удерживает перегородку I от перекоса.

1. Положите корпус на верстак, установив подставки под задние стойки D. Нанесите клей на верхние кромки боковых панелей А, передней и задней перекладин Е, F и перегородки I. Установите верхнюю панель L/M/N так, чтобы профиль-калевка на ее кромках был зеркальным отражением профиля на нижней панели. Зафиксируйте верхнюю панель струбцинами вровень с задними кромками задних стоек (фото К). Приклейте на место нижнюю панель с основанием L-R таким же способом.

2. Выпилите полки S и кромочные накладки Т указанных размеров. Приклейте накладки к передним кромкам полок вровень с верхней стороной (рис. 2). Дайте клею высохнуть, затем окончательно от шлифуйте полки вместе с накладками наждачной бумагой № 220.

Дверцы делаются просто

1. Острогайте до указанной толщины и ширины заготовки для перекладин и стоек U, V. Уточните длину этих деталей, измерив ширину и высоту проемов корпуса. Выпилите перекладины и стойки на 3 мм короче, чем эти размеры.

2. Установите в пильный станок наборный пазовый диск толщиной 19 мм и сделайте пробное соединение вполдерева, используя обрезки (прочтите «Совет мастера» внизу). Добившись правильной настройки, зафиксируйте высоту диска.

Совет мастера

2015-07-27_11-43-40Чтобы соединения вполдерева получились аккуратными. Для изготовления соединений вполдерева необходимо настроить вылет пазового диска над пильным столом. Возьмите два обрезка такой же толщины, как заготовки для ваших деталей. Поднимите диск до высоты чуть меньшей, чем половина толщины обрезка. Направляя обрезок с помощью углового (поперечного) упора, выпилите фальц на одном конце каждого обрезка. Положите оба пробных обрезка на плоскую поверхность и проверьте, как фальцы вставляются друг в друга. Отрегулируйте вылет диска, чтобы поверхности фальцев смыкались, не образуя зазоров.

2015-07-27_11-44-34

Частично прикрыв пазовый диск накладкой продольного упора, оставьте его открытым на ширину 10 мм. Выпилите фальцы вдоль внутренних кромок всех перекладин U и стоек V.

3. Выпилите на кромке всех перекладин и стоек U, V 10-миллиметровый фальц (фото L).

4.Пользуясь перекладиной U как шаблоном, отрегулируйте положение продольного (параллельного) упора (прочтите «Совет мастера» вверху). Расположив детали фальцем вверх, выпилите соединения вполдерева на обоих концах перекладин U. Снова используйте перекладину в качестве шаблона, чтобы изменить положение продольного упора. Выпилите соединения вполдерева на концах стоек V, располагая их фальцем вниз.

5. Склейте рамы из стоек и перекладин U, V, фиксируя струбцинами все угловые соединения вполдерева. Убедитесь в прямоугольности каждой рамы до того, как клей схватится.

2015-07-27_11-45-52

2015-07-27_11-46-39

Поставьте на нижнюю панель дверцу, подложив под нее монету. С помощью центрирующего сверла сделайте направляющие отверстия для шурупов.

6. После тщательной сушки установите на дверцы петли (рис. 4), затем прикрепите дверцы к корпусу (фото М).

7. Проверьте подгонку каждой дверцы к проему корпуса. Если требуется, острогайте кромки рубанком, чтобы зазоры по всему периметру были одинаковыми. Установите в указанных местах защелки и ручки-кнопки (рис. 2 и 4).

8. Острогайте до толщины 6 мм материал для изготовления штапиков W, X и планок Y, Z, имитирующих горбыльки переплета. Отпилите вертикальные штапики W и подгоните их длину к фальцам стоек дверцы V. Затем отметьте по месту окончательную длину горизонтальных штапиков X, устанавливаемых в фальцы перекладин U между вертикальными штапиками. Отметьте длину вертикальных и горизонтальных планок в соответствии с расстояниями между перекладинами и стойками. Сделайте пробные соединения вполдерева на обрезках толщиной 6 мм, затем выпилите пазы посередине каждой планки и сделайте пропилы-ловушки для клея рядом с кромками. Удалите всю фурнитуру и окончательно отшлифуйте дверцы, штапики и планки наждачной бумагой № 220. Тщательно удалив пыль от шлифовки, нанесите отделочное покрытие.

2015-07-27_11-47-57

Положите дверцу на мягкую ткань и закройте стекло куском картона, прежде чем вбивать гвозди-шпильки в штапик.

9. Когда покрытие высохнет, вставьте в фальц каждой дверцы стекло. Просверлите отверстия в штапиках W, X и закрепите их тонкими гвоздями-шпильками (фото N). Не применяйте клей, чтобы штапики можно было снять, если стекло разобьется. Нанесите тонкие полоски силиконового клея-герметика на задние стороны планок Y, Z и приклейте к стеклам, фиксируя малярным скотчем. Снова установите фурнитуру и прикрепите дверцы к корпусу. Теперь расставьте на полках любимые книги, для которых вы изготовили этот великолепный шкаф.









Книжный шкаф со стеклянными дверцами

2015-07-27_11-49-14 2015-07-27_11-50-15
