Коробочка-шкатулка из дерева для украшений с ажурной крышкой

Декоративные вырезы в крышке позволят ароматам душистых смесей, хранящимся внутри, свободно распространяться в комнате. А если вы не любите лишних запахов, то коробочка может послужить шкатулкой для мелких украшений или хранилищем для скрепок на вашем письменном столе.

С помощью стопоров и проверки правильности настроек на пробных обрезках можно добиться плотных стыков на всех углах. В результате получится безупречно склеенный корпус, и ваши старания непременно окупятся.

Начните с длинных заготовок

2015-07-30_16-43-32

Для проверки настроек станка выпилите из обрезков шесть кусков одинаковой длины. Чтобы пальцы не приближались к пильному диску, используйте в качестве прижима обычный карандаш.

1. Острогайте заготовки размерами 10x64x410 мм для стенок коробочки А и 6x25x460 мм для бортиков крышки В. С помощью пильного станка со стандартным диском сделайте на заготовках шпунты шириной 3 мм с внутренней стороны (рисунок). Затем установите в пильный станок пазовый диск шириной 12 мм, закрепите на продольном упоре деревянную накладку и придвиньте упор вплотную к диску. Выпилите фальц вдоль внешней верхней кромки на заготовке для стенок коробочки.

2. Установите диск для поперечного пиления и выпилите из заготовки для стенок А шесть кусков длиной 64 мм, а из заготовки для бортиков В — шесть кусков длиной 70 мм. Пометьте отпиленные куски цифрами, чтобы соединить их в том же порядке, как они располагались в заготовках. Для настройки угла скоса выпилите из обрезков еще шесть кусков длиной 70 мм. (Обрезки могут быть любой толщины.)

3. Вставьте в стол станка противоскольный вкладыш и наклоните диск на угол 30°. Прикрепите к угловому (поперечному) упору деревянную накладку. Опилите скос на одном конце всех пробных обрезков, укоротив их до небольшой длины. Затем закрепите на накладке углового упора стопорный блок- ограничитель и опилите скос на другом конце каждого обрезка (фото А). Соедините насухо пробные детали, проверьте плотность стыков и, если требуется, измените наклон пильного диска. Добившись плотного прилегания пробных деталей друг к другу, удалите стопорный блок и опилите скос на одном конце всех стенок А и бортиков В. Снова закрепите на угловом упоре стопорный блок и опилите скосы на стенках коробочки, придав им длину 60 мм (рисунок). Затем переставьте стопор и опилите бортики до длины 64 мм.




Сделайте вырезы на стенках и добавьте крышку

1. Разметьте дуги на нижнем крае всех стенок коробочки А (рисунок), выпилите их и отшлифуйте до линий разметки.

Быстрый совет! Чтобы дуги были одинаковыми, обработайте все стенки сразу. Склейте их в стопку двухсторонним скотчем и отшлифуйте с помощью шлифовального барабана, закрепленного в патроне сверлильного станка.

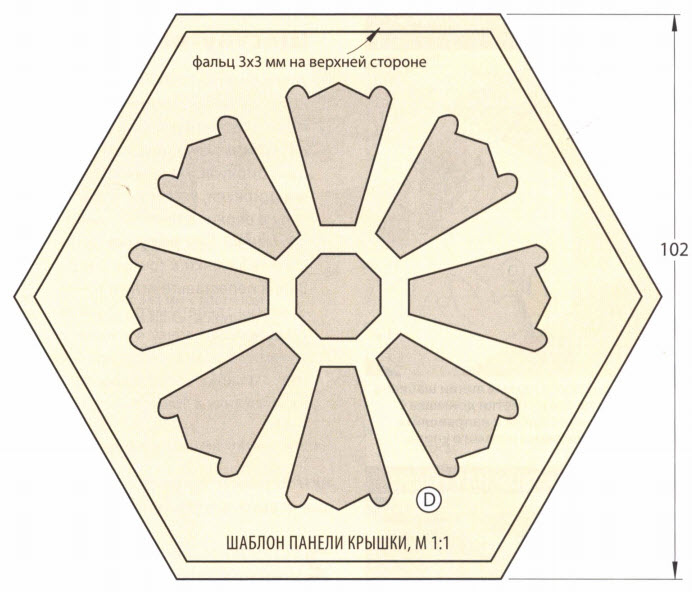

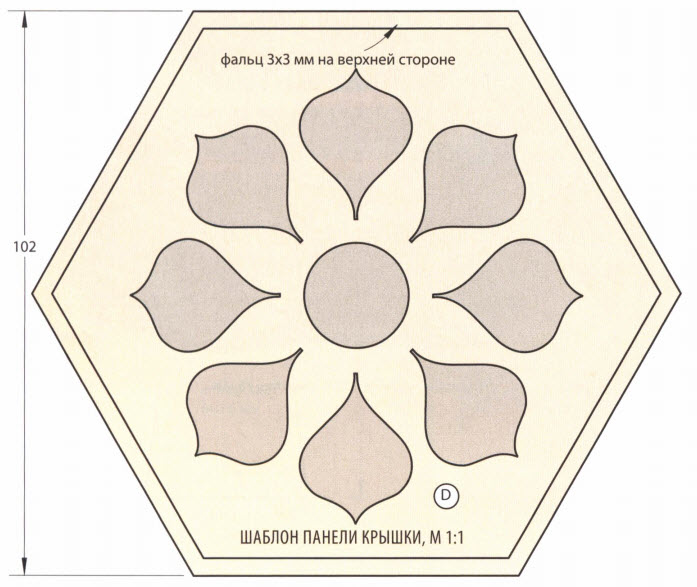

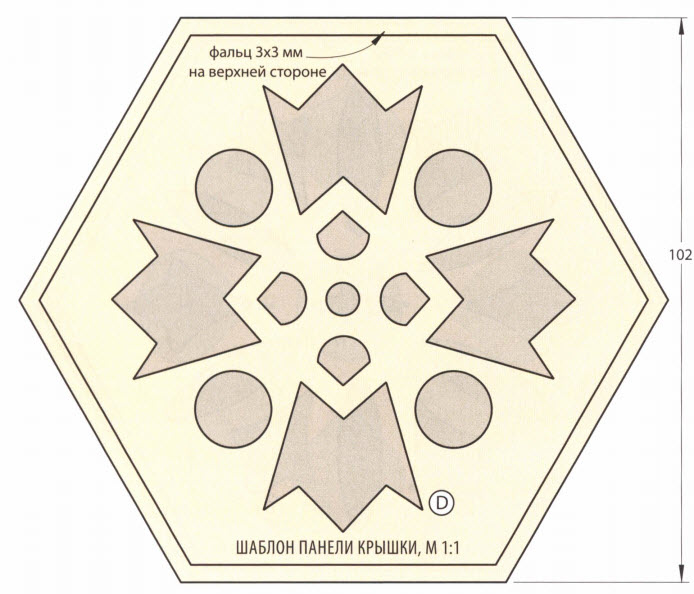

2. Для донышка С возьмите кусок березовой фанеры толщиной 3 мм и с помощью циркуля начертите на нем окружность диаметром 105 мм. Затем постройте шестиугольник, следуя указаниям в конце статьи. Для панели крышки D выберите один из шаблонов, сделайте копию и с помощью аэрозольного клея прикрепите ее к 6-миллиметровой дощечке из махагони, выровняв по двум смежным сторонам. Закрепите на поперечном (угловом) упоре деревянную накладку, настройте упор на угол 30° и опилите донышко и крышку по размерам (фото В).

2015-07-30_16-47-57

Выравнивайте контурные линии шаблона панели D и линии разметки донышка С с краем пильного диска и направляйте заготовку с помощью углового упора.

2015-07-30_16-48-08

Переверните панель крышки D и, прижимая ее к накладке продольного упора, выпилите по периметру фальцы.

3. Опустите пильный диск до высоты 3 мм над столом станка, закрепите на продольном упоре деревянную накладку и выпилите фальцы с верхней стороны панели крышки D (фото С). Насухо (без клея) соберите панель D с бортиками В, а также донышко С со стенками А, чтобы убедиться в точности подгонки.

4. Просверлите внутри контура вырезов шаблона крышки начальные отверстия диаметром 3 мм и с помощью лобзикового станка с пилкой № 2 выпилите ажурный узор. Удалите шаблон, смочив его уайт-спиритом, затем отшлифуйте крышку с обеих сторон наждачной бумагой № 220.

2015-07-30_16-49-32

Прежде чем полностью свернуть в кольцо все бортики В, вставьте панель крышки D. Малярный скотч работает как ленточная струбцина, плотно стягивая детали на всех углах.

5. Отшлифуйте остальные детали коробочки наждачной бумагой зернистостью до 220 единиц. Положите на верстак две полосы малярного скотча длиной 510 мм клейкой стороной вверх. Выровняйте стенки А на одной полосе скотча, а бортики крышки В — на другой, совместив концы деталей, обращенных скосами вверх. Занимаясь только одной из сборок, нанесите клей с помощью тонкой кисточки на все скосы и добавьте по паре капель во все шпунты, после чего сверните склейку в кольцо (фото D). Проверьте плотность стыковки на всех углах и равенство зазоров по всему периметру панели крышки L), а затем хорошо просушите обе части коробочки.

6. Займитесь отделкой. Мы нанесли метолом распыления два слоя полуматового полиуретанового лака, стараясь обработать внутренние углы коробочки и края вырезов крышки. После высыхания лака можно наполнить коробочку ароматными травами.

Шестиугольник начинается с круга

2015-07-30_16-47-19Для разметки правильного шестиугольника (фигуры с шестью сторонами равной длины) начертите окружность с помощью циркуля. Не меняя раствор циркуля, установите его иглу в верхней точке окружности (метка 1 на рисунке) и поставьте засечки в точках 2 и 3. Затем переставьте иглу в точку 3, чтобы сделать метку 4, переставьте иглу в точку 4 и нанесите метку 5 и, наконец, перенеся иглу на метку 5, поставьте последнюю засечку в точке 6. Соединив все соседние метки прямыми линиями, получите правильный шестиугольник.

Коробочка из дерева для украшений с ажурной крышкой

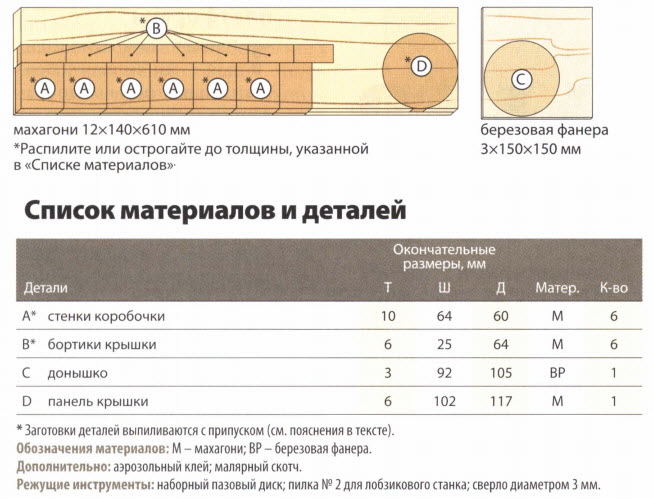

2015-07-30_16-51-16Шаблоны крышки для коробочек

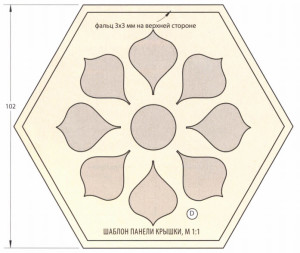

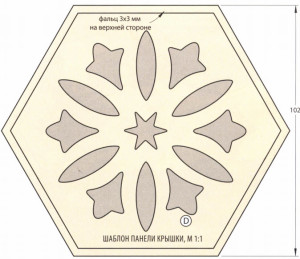

Шаблоны крышки для коробочек Шаблоны крышки для коробочек Шаблоны крышки для коробочек Шаблоны крышки для коробочек
