Красивая шкатулка из дерева от Мартина Брюэра

Англичанин Мартин Брюэр разработал необычный способ изготовления шкатулок, привлекающих внимание. Этот способ имеет три особенности. Во-первых, вся шкатулка, за исключением донышка, изготавливается из одной клееной заготовки. Во-вторых, шкатулка практически полностью делается на пильном станке. Наконец, третья особенность — оригинальная техника сборки, когда шкатулка как бы складывается, словно лист бумаги, и на ее стенках образуется полосатый узор. Простое изменение размеров или формы рисунка открывает бесчисленное множество интригующих вариантов дизайна. Мартин показывает процесс изготовления одной из его любимых шкатулок, в которой используются чередующиеся полоски светлой и темной древесины, формирующие привлекательный стробоскопический узор.

О мастере-шкатулочнике

2015-08-07_10-51-54Мартин Брюэр из Девоншира (Beликобритания) занимается фотографией, кино и даже прыгает с парашютом, но столярное дело увлекает его с детства.

Под влиянием голландского художника М. К. Эшера и популяризованного им стиля оп-арт (оптическое искусство) Мартин начал экспериментировать с геометрическими узорами в дизайне шкатулок, разделочных досок и настенных панно.

Мартин называет свою оригинальную технику изготовления «складывающихся» шкатулок «EZ Mitre» («простая заусовка»), используя ее при создании множества чрезвычайно сложных изделий с опоясывающим узором, включая показанную здесь шкатулку под названием «Zee» (от слова «зебра»).

Красивая шкатулка из дерева от Мартина Брюэра

Сначала напилите тонкие полоски

Ритм, создаваемый полосками узора, должен плавно меняться, а чтобы добиться необходимой точности, требуется сначала создать набор установочных полосок толщиной 1,6 мм. Для этого вначале распилите вдоль ненужную доску из твердой древесины длиной 200 мм и получите заготовку, ширина которой была бы круглым числом, например 100 мм. Затем передвиньте продольный упор пильного станка к диску на расстояние, равное толщине диска плюс 1,6 мм. При использовании стандартного пильного диска, дающего пропил шириной 3,2 мм, в нашем примере упор должен оказаться на расстоянии 95,2 мм от пильного диска. Снова распилите доску вдоль. Полученную полоску толщиной 1,6 мм распилите поперек, чтобы получить две полоски длиной около 100 мм. Повторяйте описанные действия, пока не получите восемь установочных полосок толщиной 1,6 мм.




Совет Мартина. Любая разница в толщине полосок, умножаясь, повлияет на габариты шкатулки. Постарайтесь, чтобы полоски имели толщину 1,6 мм, но не слишком усердствуйте. Небольшие неточности могут быть компенсированы при выполнении дальнейших резов.

Из клена и венге толщиной 13 мм (можно использовать любые породы контрастных цветов) выпилите две заготовки размерами 146×178 мм. Затем, руководствуясь фото АD, выпилите полоски для шкатулки.

2015-08-07_10-33-28

Двухсторонним скотчем зафиксируйте на столе станка брусок-упор, прижав его к продольному упору. Чтобы избежать зажима заготовки, который может привести к ее отбросу, брусок-упор должен находиться перед пильным диском на расстоянии не менее 51 мм.

2015-08-07_10-32-53

Установите продольный упор пильного станка слева от диска и вставьте между упором и зубьями диска деревянный брусок-упор и восемь установочных полосок. Зафиксируйте продольный упор в этом положении.

Из оставшейся части каждой из заготовок выпилите две крайние полоски шириной 64 мм. (Эти выпиленные с припуском полоски впоследствии будут обрезаны по ширине.) Составьте полоски в последовательности, показанной на (рис. 1), и склейте их в единую заготовку. Чтобы уложиться в срок открытой выдержки клея, мы вначале склеили полоски в три блока по шесть полосок, а затем склеили блоки в одну заготовку. Когда клей высохнет, острогайте заготовку до толщины 6 мм.

2015-08-07_10-49-40

2015-08-07_10-35-50

Перед каждым следующим проходом передвигайте продольный упор, используя на одну установочную полоску меньше. Каждая извлеченная полоска делает отпиливаемую часть на 1,6 мм шире, а последний проход (полоска шириной 13 мм) делается вообще без установочных полосок. Таким же способом распилите заготовку контрастного цвета.

2015-08-07_10-35-43

Теперь установите продольный упор справа от пильного диска. Вставьте заготовку и семь установочных полосок между продольным упором и бруском-упором. Зафиксируйте продольный упор, извлеките полоски и сделайте первый пропил.

Совет Мартина. Обрабатывая заготовку, не поленитесь и острогайте до той же толщины несколько обрезков досок размерами 171*229 мм. Они пригодятся для проверки и настройки пильного станка. Теперь опилите заготовку до мины 171 мм, а затем распилите вдоль до ширины 229 мм, удаляя одинаковое количество материала с каждого края.

Замысловатые резы на пильном станке

2015-08-07_10-37-31

2015-08-07_10-38-32

Выпилите паз 3×3 мм, отступив 3 мм от края заготовки; используйте стандартный пильный диск с прямыми зубьями для продольного распила.

Корпус шкатулки следует выпиливать с максимальной точностью. Чтобы обезопасить пальцы при выполнении этих распилов, изготовьте площадку-толкатель (рис. 2). Выпилите площадку из фанеры толщиной 13 мм и пяту из фанеры толщиной 6 мм. Для рукоятки используйте отрезок деревянного стержня-шканта диаметром 19 мм, просверлив для него отверстие. Склейте детали толкателя и при помощи комбинированного угольника убедитесь, что пята расположена под прямым углом к краю площадки. Когда клей высохнет, наклейте на площадку самоклеящуюся наждачную бумагу. Используйте толкатель для поддержки заготовки при выполнении пропилов (фото EI и рис. 3).









2015-08-07_10-42-48

Совет Мартина. Для обеспечения точности выполняйте перед каждым проходом пробный реп, используя ранее подготовленные пробные заготовки, и только после этого приступайте к пилению клееной заготовки. Те стороны заготовки, в которых делаются пропилы, станут внутренними поверхностями шкатулки, поэтому лучшая сторона заготовки при пилении всегда должна быть обращена вверх.

2015-08-07_10-39-41

Пазовым диском толщиной 13 мм выпилите паз глубиной 3 мм на расстоянии 22 мм от края заготовки. Сделайте такие же пазы вдоль остальных краев заготовки.

2015-08-07_10-39-50

Наклейте на верхнюю сторону заготовки полосы малярного скотча, так чтобы их центры отстояли на 43 мм от краев заготовки. Скотч удержит детали шкатулки вместе при выполнении следующих распилов.

2015-08-07_10-39-58

Наклонив пильный диск на угол 45°, поставьте угольник на поверхность заготовки, не заклеенную скотчем, и поднимите диск на такую высоту, чтобы он едва касался угольника. Перед обработкой заготовки шкатулки сделайте несколько проходов, используя пробные заготовки.

2015-08-07_10-40-08

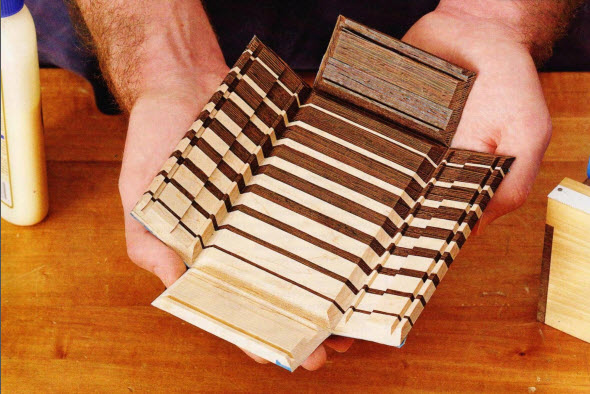

Выпилите шпунты со всех четырех сторон заготовки, затем передвиньте продольный упор и сделайте пересекающиеся пропилы. Образованный пропилами угол должен составлять 90°. Пропилы должны почти полностью разделять заготовку, не затрагивая скотч, выполняющий роль петли.

Соберите шкатулку и нанесите отделку

Руководствуясь фото JM, выпилите донышко, склейте шкатулку и оформите крышку. Выпилите и вклейте в фальцы шкатулки деревянные полоски, образующие внутренний буртик (фото N). Отшлифуйте шкатулку наждачной бумагой зернистостью до 220 единиц и удалите пыль. (При нанесении отделки темная пыль венге может испачкать светлую древесину клена.) Нанесите прозрачное полуматовое покрытие. (Мы нанесли три слоя аэрозольного лака.) Необычная шкатулка готова, и каждый, кому вы ее покажете, наверняка захочет иметь такую же.

2015-08-07_10-44-05

Сложив стенки шкатулки, измерьте расстояния между дном шпунтов в противоположных стенках. По этим размерам выпилите из фанеры толщиной 3 мм донышко и подгоните его к шкатулке.

2015-08-07_10-44-15

Острым ножом со сменными лезвиями разрежьте скотч, удерживающий углы заготовки, которые больше не нужны.

2015-08-07_10-44-24

Нанесите клей на все кромки со скосами и сложите коробку, вставив донышко в шпунты. Вместо струбцин используется малярный скотч.

2015-08-07_10-47-57

Сделайте сквозные пропилы в торцах и одной грани, отступив 11 мм от верхнего края. Перед последним пропилом во второй грани, освобождающим крышку, вложите в пропилы прокладки толщиной 3 мм и зафиксируйте их скотчем. Это предотвратит защемление пильного диска.

2015-08-07_10-48-05

Выпилите из древесины венге полоски сечением 3×10 мм, опилите их концы на ус, подгоняя к фальцам на внутренних кромках стенок, и вклейте их на место. Отшлифуйте получившийся буртик для плавного и плотного закрывания крышки.
