Красивые часы в стиле Art Deco

Благодаря простой конструкции и готовому часовому механизму вы быстро справитесь с их изготовлением.

Сделайте заготовки

1. Сформируйте заготовку корпуса А, склеив лицом к лицу два куска доски размерами 19x133x184 мм. (Мы выбрали леопардовое дерево, расположив волокна вдоль заготовки.) После просушки выровняйте строганием одну грань и придайте заготовке ширину 127 мм. Затем опилите нижний торец точно под прямым углом.

2. Для контрастных вставок В выпилите кленовую заготовку размером 32×300 мм и острогайте ее до толщины 10 мм. Из леопардового дерева сделайте заготовку для боковых накладок С размером 25×300 мм и острогайте до толщины 13 мм.

3. Выберите подходящую заготовку размером 19x70x203 мм для основания D.

Изготовление деталей

1. Определите центр и с помощью циркуля разметьте верхнюю дугу на корпусе А (рис. 1). Ленточной пилой или электролобзиком выпилите дугу по контуру и гладко отшлифуйте распил.

2. В той же самой центральной точке сделайте на передней стороне корпуса А круглое углубление диаметром 79 и глубиной 32 мм для часового механизма. (Если у вас нет сверла Форстнера такого диаметра, сделайте углубление с помощью фрезы, используя технику фрезерования по шаблону.  Затем сделайте скругления радиусом 3 мм вдоль боковых ребер и верхней дуги корпуса спереди и сзади.

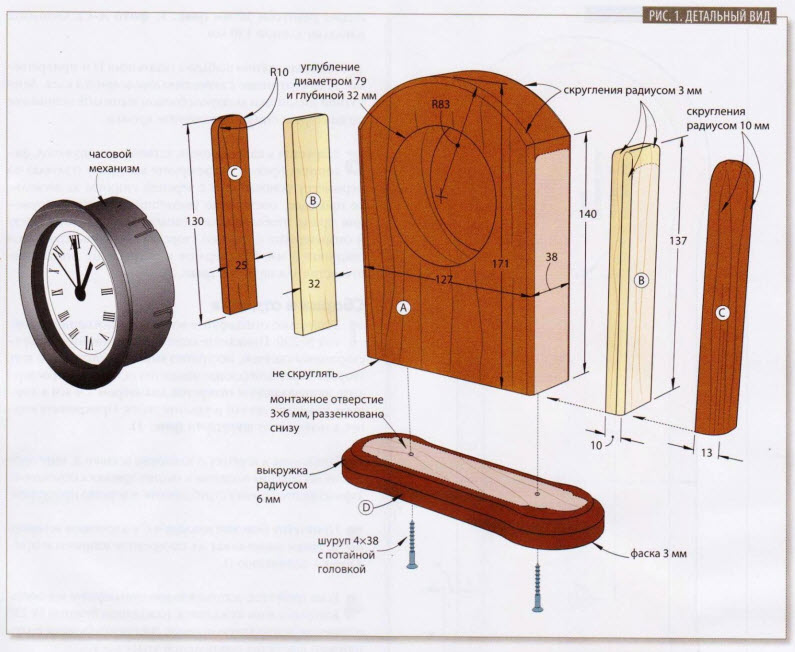

часы в деревянном корпусе - схема, чертежи

3. Отфрезеруйте скругления радиусом 3 мм на верхних углах и внешних ребрах каждой кленовой заготовки В (рис. 1) и выпилите вставки длиной 137 мм.

4. Смените фрезу и сделайте на верхних углах и внешних ребрах заготовки для боковых накладок С скругления радиусом 10 мм (рис. 1, фото А-С). Отпилите накладки длиной 130 мм.

АККУРАТНОЕ И БЕЗОПАСНОЕ ФРЕЗЕРОВАНИЕ МЕЛКИХ ДЕТАЛЕЙ

2015-08-07_10-07-01

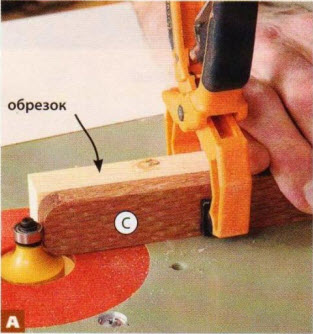

Прикрепите боковую накладку С струбциной к обрезку доски и отфрезеруйте скругление на верхнем углу. Переставьте обрезок на другую сторону заготовки, чтобы избежать сколов при обработке второго угла.




2015-08-07_10-07-40

Удалите обрезок и опустите фрезу, чтобы снять слой толщиной 3 мм. Отфрезеруйте скругление вдоль внешнего ребра торца накладки С за несколько проходов, поднимая фрезу не более чем на 3 мм во избежание сколов.

2015-08-07_10-07-50

Установите продольный упор вровень с подшипником фрезы и прикрепите накладку С двухсторонним скотчем к несущей доске. Отфрезеруйте скругления вдоль внешних ребер детали.

5. Сделайте копию шаблона основания D и прикрепите ее к заготовке с помощью аэрозольного клея. Ленточной пилой или электролобзиком выпилите основание по контуру и гладко отшлифуйте кромки.

5. Закрепите в цанге фрезера, установленного в стол, фасонную фрезу и отфрезеруйте выкружку (галтель) по периметру основания D с верхней стороны за несколько проходов, постепенно увеличивая глубину погружения фрезы, чтобы избежать сколов. Затем смените фрезу и отфрезеруйте с нижней стороны по периметру фаски шириной 3 мм. Просверлите и раззенкуйте монтажные отверстия для шурупов (рис. 2).

2015-08-07_10-10-14

Сборка и отделка

1. Тщательно отшлифуйте все детали наждачной бумагой № 220. Приклейте корпус А к основанию D двухсторонним скотчем, аккуратно выровняв отступы со всех сторон. Через монтажные отверстия основания просверлите направляющие отверстия диаметром 2,4 мм в корпусе. Разделите детали и удалите скотч. Прикрепите корпус к основанию шурупами (рис. 1).

2. Приклейте к корпусу А кленовые вставки В, выровняв их посередине толщины и плотно прижав к основанию. Зафиксируйте склейку струбцинами и хорошо просушите.

3. Приклейте боковые накладки С к кленовым вставкам В, также выравнивая их посередине ширины и прижимая к основанию D.

4. Если требуется, дополнительно отшлифуйте все места, которые в этом нуждаются, наждачной бумагой № 220 и нанесите прозрачную отделку. (Мы использовали полуматовый лак Deft в аэрозольной упаковке.)

5. Вставьте элемент питания в часовой механизм, установите точное время и вложите механизм в корпус часов.

Красивые часы в стиле Art Deco

Шаблон

208DecoClckPP_#1006731042015-08-07_10-12-55
