Ларь для белья своими руками

Изготовьте ножки, стойки и перекладины

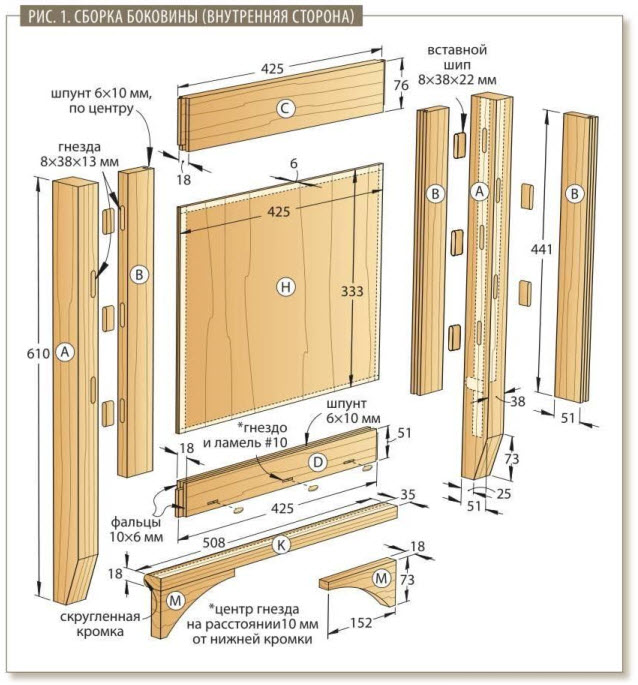

1. Склейте заготовки для четырех ножек А с небольшими припусками по ширине и длине. Придайте им окончательные размеры, выберите грани с красивым рисунком, которые должны быть обращены наружу, и пометьте ножки в соответствии с их расположением в готовом изделии. Ленточной пилой выпилите сужения (рис. 1) и отшлифуйте их.

2. Из 18-миллиметровых досок выпилите по указанным размерам стойки В, верхние и нижние боковые перекладины С, D, передние и задние верхние перекладины Е, передние и задние нижние перекладины F, а также передние и задние средники G.

2015-11-27_14-59-02

2015-11-27_15-00-11

Выпилите в перекладинах и стойках шпунты, сделав проход диском, чуть смещенным от центра. Разверните концы заготовки и сделайте второй проход.

Краткий совет! Острогайте до такой же толщины обрезок доски длиной около 300 мм, с помощью которого будете настраивать станок для выпиливания шипов.

На одной кромке каждой детали выпилите по центру шпунт для вставки 6-миллиметровой фанерной филенки (фото А, рис. 1). У средников G сделайте шпунты на обеих кромках (рис. 2).

Краткий совет! Чтобы шпунты получились аккуратными, применяйте прижимную гребенку.

3. Установите в пильный станок наборный пазовый диск толщиной 10 мм и поднимите его до высоты 6 мм. Закрепите на продольном (параллельном) упоре деревянную накладку. Возьмите подготовленный ранее пробный обрезок и выпилите на одном его конце шип. Проверьте, как шип вставляется в шпунт стойки. Если требуется, измените настройки, а затем сформируйте на концах перекладин С, А, Е, F и средников G шипы, входящие в сделанные ранее шпунты (фото В, рис. 3).

2015-11-27_15-00-32




2015-11-27_15-00-20

Установите продольный упор так, чтобы деревянная накладка едва касалась зубьев диска. Сформируйте одну сторону шипа, переверните заготовку и сделайте еще один проход.

4. Расположите на верстаке ножки А и стойки В в требуемом порядке и разметьте на этих деталях гнезда (рис. 4). Краткий совет! Чтобы гнезда в ножках и стойках были точно выровнены, размечайте смежные детали одновременно (фото С).

2015-11-27_15-04-15

Скрепите вместе ножку и смежные стойки, выровняв их верхние торцы, затем с помощью угольника разметьте центры гнезд для вставных шипов.

5. Изготовьте центрирующее приспособление для фрезерования гнезд. Сделайте в его верхней части (шаблоне) вырез размером 19×49 мм, установите в подошву фрезера копировальную втулку диаметром 19 мм и вставьте в цангу 8-миллиметровую прямую фрезу с восходящей спиралью. Добавьте 6-миллиметровую проставку (фото D) и сформируйте к боковым стойкам. Затем замените проставку на 18-миллиметровую и отфрезеруйте два гнезда на гранях, обращенных к передним и задним стойкам (фото Е).

2015-11-27_15-04-30

Фото (D) — Отфрезеруйте первые три гнезда каждой ножки в стороне от центра, добавив 6-миллиметровую проставку на грани с сужением. Фото (E) — Делая гнезда на смежной грани, установите приспособление с 18-миллиметровой проставкой, прижатой к грани с тремя гнездами.

6. Отфрезеруйте такие же гнезда в стойках В, не используя проставки (приспособление автоматически центрирует шаблон, и гнезда будут расположены точно посередине ширины летали).

Теперь соберите корпус

1. Из обрезков тополевых досок изготовьте двадцать вставных шипов размерами 8x38x22 мм. Лучше сделать шипы чуть толще, а затем подогнать их с помощью наждачной бумаги, чтобы они вставлялись плотно.

2. Проведите так называемую сухую сборку (без клея), чтобы проверить подгонку деталей. Затем вклейте вставные шипы в гнезда стоек В и приклейте две стойки к каждой ножке А (рис. 1).

3. Выпилите боковые и передние/задние филенки Н, I. Приклейте перекладины С, D к боковым филенкам (рис. 1). Склейте вместе передние/задние филенки с соответствующими перекладинами Е, F и средниками G (рис. 2).

4. Не приклеивая, соедините ножки и стойки A/В с передней и задней сборками E/F/G/I (фото F). Затем добавьте собранные боковины C/D/H, стяните стенки корпуса струбцинами и проверьте прямоугольность. Тщательно измерьте проем, чтобы уточнить размеры дна J.

2015-11-27_15-06-26

Верхние торцы ножек А и верхние кромки перекладин Е проще выровнять, если собирать корпус перевернутым.

2015-11-27_15-06-37

Пользуясь карандашом и угольником, поставьте метки поперек стыков дна J и смежных перекладин через каждые 150 мм.

5. Выпилите дно J по размерам проема и вставьте в корпус на проставки, чтобы выровнять с нижними перекладинами D, F. Затем разметьте на дне и перекладинах центры ламельных гнезд (фото G, рис. 5).

2015-11-27_15-07-08

6. Разберите корпус и отфрезеруйте гнезда для ламелей #10 в перекладинах и дне.

Примечание. Если вы еще не отшлифовали филенки окончательно, займитесь этим сейчас.

Краткий совет! Прежде чем приступить к склеиванию деталей, насухо (без клея) соберите корпус, вставив ламели в гнезда. Это поможет выяснить требуемое количество и длину струбцин, а также определить наиболее эффективный метод сборки. После пробной сборки окончательно склейте корпус, не забыв вставить ламели.

8. Для изготовления боковых, переднего и заднего валиков К, L возьмите заготовку размером 19x120x1050 мм из древесины тополя. Установите в фрезерный стол фрезу для скруглений радиусом 13 мм и поднимите ее до высоты 8 мм. Отфрезеруйте на обоих кромках заготовки скругления с обеих сторон. Отпилите от одного края полоску шириной 35 мм и распилите ее пополам, чтобы получились два боковых валика К. Снова отфрезеруйте скругления на кромке заготовки и распилите вдоль, получив передний и задний валики L. Приклейте эти детали к нижним перекладинам D, F, точно подогнав по длине (рис. 1 и 2).

2015-11-27_15-00-48

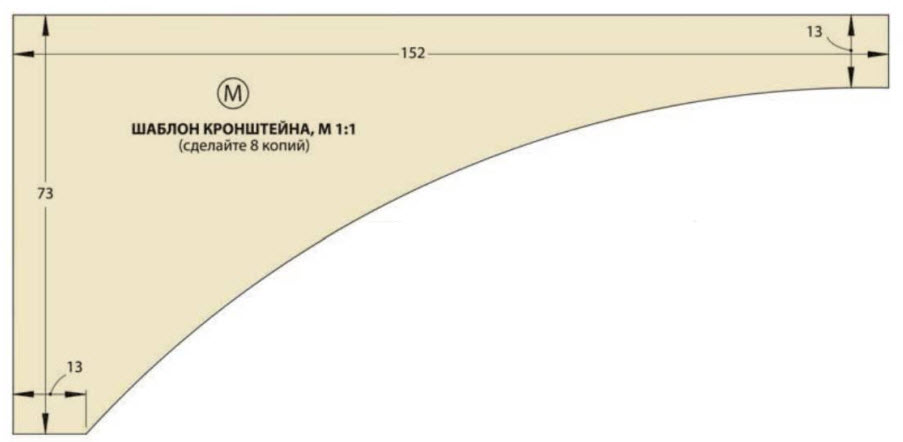

9. Сделайте копии шаблона кронштейна и с их помощью выпилите восемь кронштейнов М по форме. Удалите шаблоны, окончательно отшлифуйте кронштейны и приклейте их к нижним валикам К, L (рис. 1 и 2).

Пора заняться верхом

1. Выпилите продольные и боковые планки N, О верхней рамы с припуском около 50 мм по длине (рис. 5). Отфрезеруйте вдоль одной кромки каждой планки выкружку радиусом 12 мм, оставив небольшой запас для последнего (чистового) прохода (фото Н).

2015-11-27_15-06-47

Пользуясь для безопасности толкателями, отфрезеруйте выкружку, оставив небольшой запас по глубине. Лишний материал будет удален после склейки верхней рамы.

2015-11-27_15-06-58

Чтобы противоположные детали имели одинаковую длину, перед опиливанием второго скоса закрепите на накладке поперечного упора стопор.

2. Сделайте на концах планок N, О скосы, придавая деталям рамы окончательную длину (фото I). Затем отфрезеруйте на скосах гнезда для ламелей #10 и склейте верхнюю раму (рис. 5). Завершите сборку, как описано в «Совете мастера» внизу.

СОВЕТ МАСТЕРА! Отфрезеруйте на деталях верхней рамы N, О выкружку чуть меньшей глубины, чем требуется. Затем после склейки рамы сделайте еще один проход фрезой, управляя фрезером вручную. Так вы сможете удалить любые перепады на угловых стыках деталей.
3. Приклейте собранную верхнюю раму N/O к корпусу, тщательно выровняв ее со всех сторон.

4. Из нескольких досок-делянок склейте щитовую заготовку для крышки Р с припуском около 25 мм по ширине и длине. Опилите ее до указанных размеров и отфрезеруйте по периметру такие же скругления, как на нижних валиках К, L.

5. Выпилите стяжки Q. Сделайте отверстия и прорези в указанных местах и прикрепите стяжки шурупами к нижней стороне крышки.

Завершение

2015-11-27_15-11-171. Отшлифуйте наждачной бумагой № 220 все места, которые в этом нуждаются, тщательно удалите пыль и нанесите морилку. Мы применяли морилку Sherwin- Williams, изготовленную но нашему образцу (фото J), и полуматовый нитролак.

2. Шурупами прикрепите к крышке петли. Пригасите помощника, который должен поддерживать крышку, пока вы будете крепить петли к верхней раме N. Рекомендуем установить дополнительно цепочки, которые не дадут крышке упасть назад (рис. 5). Теперь можно положить подушки, одеяла и пледы в новое хранилище.





 Ларь для белья своими руками

2015-11-27_15-10-51
