Музыкальная шкатулка со скошенными стенками

Если зажать музыкальный механизм в кулаке, то его звуки будут еле слышны. Только если закрепить его на доске, служащей резонатором, он наполнит комнату мелодичным звоном. Поместите его в красивую шкатулку, и ее счастливая обладательница будет наслаждаться серенадой каждый раз, приоткрывая кленовую крышку.

Из фурнитуры, кроме музыкального механизма, потребуется лишь пара латунных петель с ограничителем открывания, удерживающим крышку вертикально, пока играет музыка.

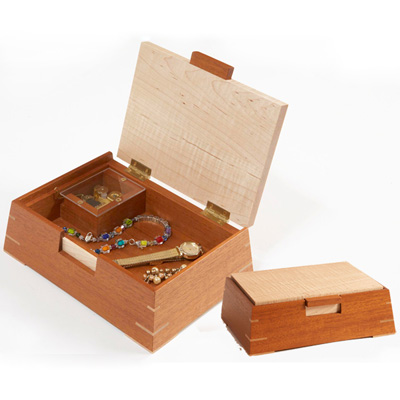

  • Габаритные размеры: ширина — 229 мм; глубина — 165 мм; высота — 73 мм.
  • Шпонки усиливают соединения и создают контрастные акценты.
  • Откройте крышку, чтобы услы­шать мелодию и увидеть латун­ный механизм в отделении с про­зрачным окошком.
  • Музыкальные механизмы зву­чат по-разному, и вы можете выб­рать один из них с понравившей­ся мелодией.

Создайте корпус шкатулки

1. Из 19-миллиметровой доски выпилите заготовку 67×254 мм для передней стенки А и две заготовки 67×178 мм для боковых стенок В.

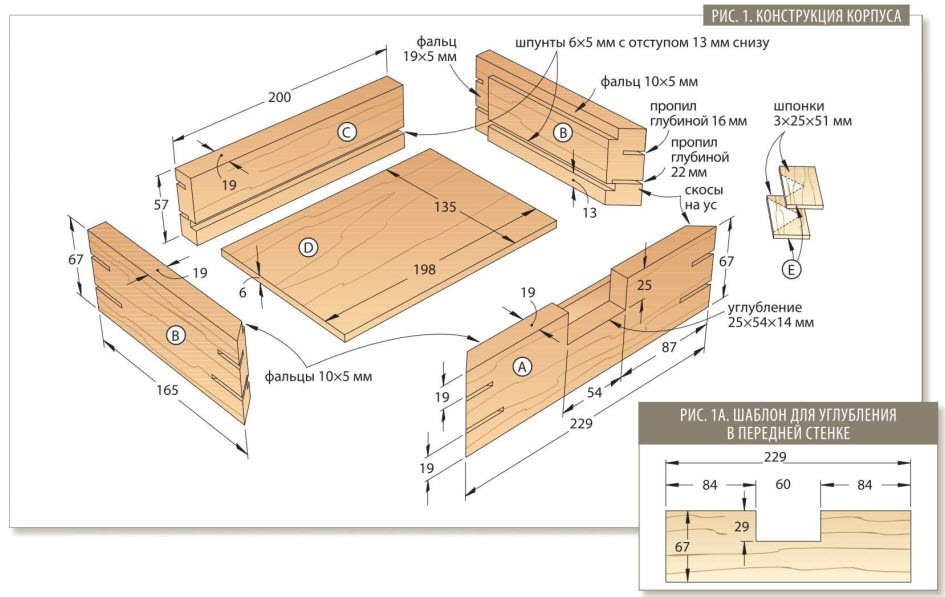

2. Прямой 12-миллиметровой фрезой, установленной в фрезерный стол, сделайте фальц на заднем конце каждой боковой стенки В (рис. 1).

3. Передвиньте продольный упор фрезерного стола, чтобы сделать 10-миллиметровый фальц для крышки на внутренней стороне передней А и боковых В стенок (рис. 1, 2). Обратите внимание, что боковые стенки должны быть зеркальными копиями друг друга.

4. Опилите скосы на концах передней стенки А, придав ей окончательную длину 229 мм (рис. 1). Затем сделайте скосы на переднем конце каждой боковой стенки В, чтобы их длина стала равной 165 мм.

2015-07-24_14-24-32

5. Опилите заднюю стенку С по ширине с учетом расстояния от нижней кромки боковой стенки В до края фальца для крышки (рис. 1, 2). Чтобы определить длину задней стенки, соедините насухо (без клея) переднюю А и боковые В стенки, скрепив их малярным скотчем. Подгоните длину задней стенки к расстоянию между фальцами боковых стенок.




2015-07-24_14-31-16

6. Прямой 6-миллиметровой фрезой, установленной в фрезерный стол, сделайте в передней, задней и боковых стенках А, В, С шпунт 6×5 мм для вставки дна D (рис. 1 и 2).

Как делается углубление в передней стенке

1. Чтобы сделать углубление для ручки крышки I, изготовьте шаблон такого же размера, как передняя стенка А, из 12-миллиметровой фанеры (рис. 1а). Выпилите в шаблоне вырез и двухсторонним скотчем прикрепите шаблон к передней стенке А, выровняв края.

2. Закрепите в цангу фрезера 6-миллиметровую прямую фрезу. Затем установите 12-миллиметровую копировальную втулку.

Примечание. Фреза должна быть достаточно длинной, чтобы она выступала на 27 мм из подошвы фрезера.

3. Положите переднюю стенку А с закрепленным на ней шаблоном на антифрикционный коврик или зафиксируйте на верстаке двухсторонним скотчем. Установите глубину фрезерования равной 1,5 мм и сделайте проход по краю выреза в шаблоне (фото А). Острым ножом или стамеской сделайте надрезы по краям получившегося мелкого углубления, чтобы при удалении остального материала на кромке не появились сколы (фото В). Подрежьте внутренние уголки углубления стамеской.

2015-07-24_14-25-59

Сняв фрезой немного материала, сделайте на краях углубления с верхней стороны детали А надрезы острым ножом. Фрезеруйте дальше до глубины 14 мм, чтобы получилось углубление с вырезом для ручки в верхнем крае стенки А.

4. Для определения размеров дна D насухо соберите стенки и измерьте внутренние размеры коробки. Добавьте к каждому размеру 5 мм и выпилите дно из 6-миллиметровой фанеры. Отшлифуйте внутренние стороны всех стенок и дна наждачной бумагой № 220.

5. Соберите коробку (фото С). Не вклеивайте дно D в шпунты, чтобы оно могло свободно изменять свои размеры при изменении влажности.

2015-07-24_14-28-03

Склейте заднюю стенку С с боковыми стенками В и зажмите сборку струбциной. Вдвиньте в шпунты дно D. Добавьте переднюю стенку А и скрепите угловые соединения на ус полосками малярного скотча.

2015-07-24_14-28-13

Расположите пропилы глубиной 16 мм в верхней части стенок. Поднимите диски переверните корпус в приспособлении, чтобы сделать нижние пропилы глубиной 22 мм.

Добавьте акценты

1. Чтобы сделать прорези для контрастных шпонок, изготовьте приспособление (фото D). Закрепите коробку на приспособлении струбцинами и сделайте пропилы для шпонок (рис. 1). Стандартный диск для продольного пиления или диск с чередующимися заостренными и плоскими вершинами зубьев дают пропилы с плоским дном. Если дно пропила неровное, прочитайте «Совет мастера», где описано, как решить проблему.

Совет мастера

2015-07-24_14-36-42Пропилы с плоским дном. Пильный диск с чередующейся заточкой зубьев, вершины которых скошены вправо или влево, оставляет на дне пропила треугольный выступ, который мешает плотному прилеганию шпонок. Чтобы устранить проблему, острогайте или отшлифуйте тонкую планку, чтобы она легко входила в пропил. Приклейте к ее кромке узкую полоску наждачной бумаги № 150, с помощью которой легко избавиться от мешающего выступа.

2. Острогайте или распилите и отшлифуйте кленовую заготовку 25×430 мм до требуемой толщины, чтобы она плотно входила в пропилы. Распилите заготовку на шпонки Е указанной длины и вклейте их в пропилы. Убедитесь, что каждая шпонка вставлена до конца и упирается в дно пропила.

2015-07-24_14-33-40

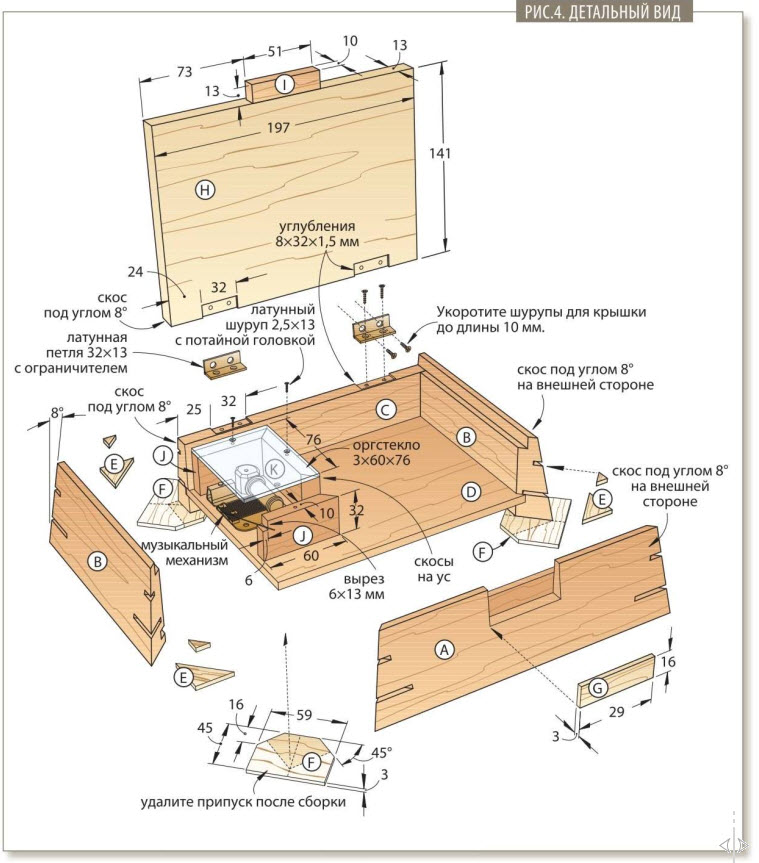

3. Для ножек F выпилите заготовку 3x45x254 мм. Отпилите от нее ножки указанной длины и сделайте скосы на двух углах (рис. 4).

2015-07-24_14-39-35

Выровняйте срезанные углы ножек F с метками на нижних кромках стенок. Затягивая струбцины, убедитесь, что ножки не сдвинулись с места.

4. Переверните коробку и поставьте метки на расстоянии 38 мм от каждого угла (фото Е). Приклейте ножки F на место, выравнивая по этим меткам. Когда клей высохнет, мелкозубой ножовкой удалите выступающие края шпонок Е и ножек. Отшлифуйте шпонки и ножки вровень со стенками коробки наждачной бумагой № 150.

5. Выпилите вставку G по размерам углубления в передней стенке и приклейте ее на место (рис. 2, 4).

Опилите скосы на стенках

1. Прикрепите к головке поперечного (углового) упора длинную деревянную накладку толщиной 38 мм. Установите пильный диск под углом 8°, опустите его, затем включите станок и поднимите диск, чтобы сделать пропил в новой заготовке для противоскольного вкладыша (рис. 3).

2015-07-24_14-32-57

Поднимите диск до высоты 70 мм и сделайте пропил в накладке поперечного упора.

2015-07-24_14-40-55

Прежде чем опилить скосы на боковых стенках В, сделайте скос под тем же углом на передней стороне накладки поперечного упора, чтобы она плотно прилегала к передней и задней стенкам А, С.

2. Пропил в накладке поможет правильно ориентировать коробку при опиливании скосов на передней и задней стенках А, С (рис. 3). Удалите большую часть материала при первом проходе, а затем сделайте еще один проход, чтобы диск прошел вдоль нижнего ребра ножки F.

3. Снимите накладку поперечного упора и опилите скос под углом 8° на одной из ее граней. Снова прикрепите накладку к упору, расположив ее узкую грань внизу (фото F). Опилите скосы на боковых стенках С точно так же, как и ранее на продольных. Затем отшлифуйте внешние стороны всех стенок наждачной бумагой № 220.

Займитесь крышкой

1. Определите размеры крышки Н, измерив расстояние от заднего края задней стенки С до переднего края фальца передней стенки А. Уменьшите его на 2 мм, чтобы получить ширину крышки. Длина крышки на 3 мм меньше расстояния между внешними краями фальцев боковых стенок В. Опиливая заготовку крышки по ширине, сделайте на заднем крае скос под углом 8°, соответствующий скосу на задней стенке (рис. 4).

2. Выпилите ручку I. Приклейте ее к крышке Н, выровняв посередине и вровень с нижней стороной крышки (рис. 4).

3. Сделайте углубления для петель, как описано в «Совете мастера» внизу.

Совет мастера

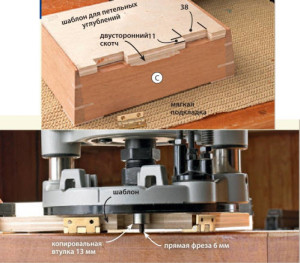

2015-07-24_14-49-32Сделайте в крышке и стенке шкатулки идеально совпадающие углубления для петель с помощью шаблона и копировальной втулки для вашего фрезера.

Из 12-миллиметровой фанеры выпилите шаблон, плотно вставляющийся в фальцы на верхней стороне коробки. Закрепите в цанге фрезера прямую фрезу и установите копировальную втулку.

Чтобы углубления точно соответствовали толщине петель, настройте глубину фрезерования с помощью самих петель. Положите две петли под шаблон справа и слева от выреза. Опустите фрезу до касания с поверхностью верстака и зафиксируйте настройку глубины. Закрепите шаблон на коробке и отфрезеруйте углубления.

Выровняйте этот же шаблон относительно центра крышки, прижав его к крышке той же стороной, которая прилегала к коробке, и зафиксируйте. Отфрезеруйте углубления для петель в крышке. Подрежьте уголки всех четырех углублений стамеской.

На заднем крае каждого углубления отшлифуйте небольшую фаску для размещения петельного цилиндра. Просверлите в задней стенке С и крышке Н направляющие отверстия диаметром 1,6 мм и прикрепите петли шурупами. (Проверьте длину шурупов, прежде чем ввернуть их в крышку. Если они могут пройти крышку насквозь, укоротите их.)

Перед тем как ввернуть укороченные шурупы, нарежьте в отверстиях резьбу, ввернув стальной шуруп такого же размера, а затем вывернув его.

А теперь немного музыки

1. Вырежьте из тонкого картона шаблон по размерам основания музыкального механизма. Разметьте на шаблоне центры отверстий для заводного ключа, звукового канала и крепежных винтов.

2015-07-24_14-52-39

Вместо того чтобы измерять расстояния в тесном корпусе шкатулки, выпилите из обрезков проставки, чтобы с их помощью точно разместить монтажный шаблон музыкального механизма.

2. Расположите шаблон внутри шкатулки (фото G). Шилом отметьте на дне центры отверстий.

3. Чтобы избежать сколов при сверлении сквозных отверстий, прижмите к дну шкатулки снизу обрезок доски. Для имевшегося у нас механизма мы сделали звуковой канал диаметром 13 мм и 5-миллиметровое отверстие для заводного ключа. Просверлите крепежные отверстия, немного увеличив их диаметр для точной регулировки положения механизма.

4. Из 10-миллиметровой заготовки выпилите переднюю/заднюю J и боковые К внутренние стенки, ограждающие механизм (рис. 4). Сделайте скос на одном конце передней и задней стенок, придав деталям окончательную длину. Затем опилите скосы на обоих концах боковой стенки до окончательной длины 76 мм. Сделайте небольшой вырез в передней стенке J, через который будет пропущен проволочный рычаг музыкального механизма.

5. Отшлифуйте внутренние стенки J, К наждачной бу­магой № 220 и склейте их, скре­пив углы малярным скотчем и вложив временную про став­ку, чтобы сборка получилась прямоугольной.

6. При изготовлении прозрачной крышки прикрепите кусок 3-миллиметрового акрилового оргстекла к несущей доске, что­бы в нем не было сколов и тре­щин. Выпилите прямоугольник по наружным размерам коро­бочки (рис. 4). Сделайте кром­ки оргстекла гладкими наждач­ной бумагой № 400 для сухой и мокрой шлифовки.

7. Положите оргстекло на вну­тренние стенки и тонким мар­кером разметьте центры отвер­стий для шурупов посередине каждой стенки J, К. Просверлите в этих местах отверстия диаме­тром 2,8 мм, а затем раззенкуйте их. Прикрепите прозрачную крышку к внутренним стенкам шурупами, а затем приклейте ко­робочку к дну D.

Торжественное завершение

2015-07-24_14-53-44

Используйте узконосые плоскогубцы для придания пусковому рычажку изгиба, чтобы мелодия звучала при открывании крышки и затихала при закрытии.

1. Удалите петли и прозрач­ную крышку. Отшлифуй­те все детали наждачной бума­гой № 220. Затем приступайте к отделке. Мы нанесли методом распыления три слоя полуматового нитролака, выглаживая каждый высохший слой сталь­ной шерстью #0000.

2. Установите в корпус музы­кальный механизм. Аккурат­но согните проволочный пуско­вой рычажок, чтобы механизм останавливался, когда проволо­ка коснется дна фальца в боко­вой стенке В (фото Н). Сно­ва закрепите шурупами петли и крышку из оргстекла. Заведите механизм ключом, и пусть зву­чит музыка!

Музыкальная шкатулка со скошенными стенками

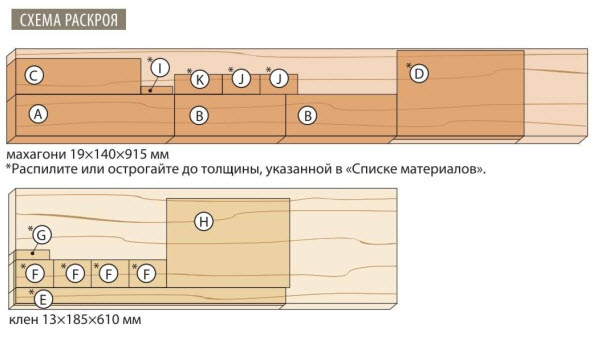

2015-07-24_14-54-542015-07-24_14-55-09
