Набор подставок под кружки и стаканы

Эти привлекательные подставки непременно стоит сделать по двум причинам: они легко изготавливаются и окажутся полезными в домашнем обиходе. Для целого набора потребуются лишь несколько обрезков досок, немного листовом пробки и круглые стержни-шканты из твердой древесины. Выполните указанные действия, а потом любуйтесь плодами своей работы.

Начните с заготовок

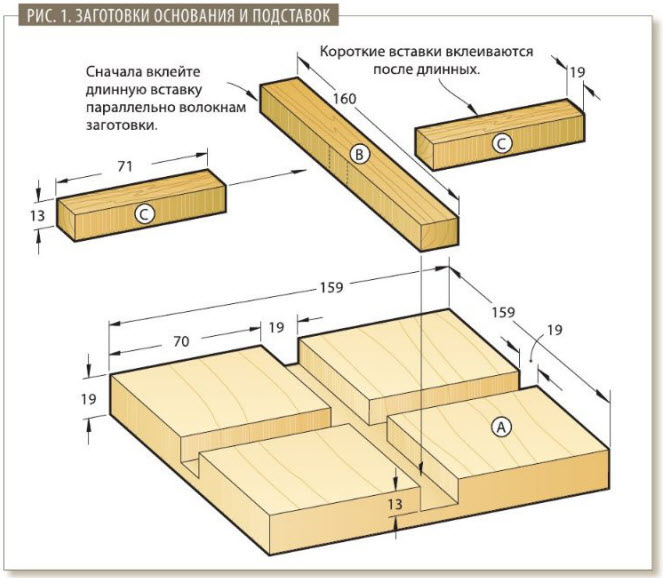

1. Из 19-миллиметровой кленовой доски выпилите пять квадратных кусков 159×159 мм, чтобы сделать основание и подставки А (рис. 1).

2015-08-08_16-59-32

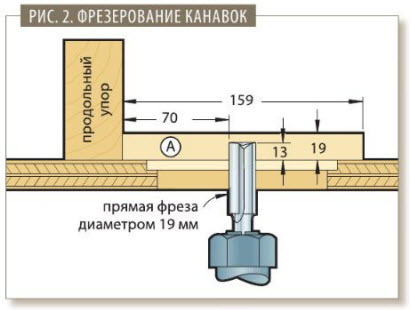

2. Закрепите в цангу фрезера, установленного в стол, 19-миллиметровую прямую фрезу и установите продольный упор так, чтобы выровнять фрезу с центром заготовки А (рис. 2). За несколько проходов отфрезеруйте пресекающиеся канавки, поднимая фрезу на 3 мм после каждого прохода до достижения требуемой глубины канавок. Для экономии времени обрабатывайте все пять заготовок, после чего увеличивайте вылет фрезы.

2015-08-08_17-00-40

2015-08-08_17-01-37

Для удаления выступающих концов вставок используйте шлифовальную колодку с наждачной бумагой № 80 или № 100. Определите, какая из заготовок станет основанием набора, отшлифуйте ее кромки наждачной бумагой № 150 и отложите в сторону.

3. Для деталей В и С выпилите две рейки 13x19x915 мм и убедитесь, что они плотно входят в канавки заготовок. Затем отпилите от реек пять длинных вставок В и десять коротких С, длина которых указана на (рис. 1).

4. Смажьте клеем канавки в заготовках основания и подставок А. Вклейте в них вставки В, С, при этом длинные вставки должны располагаться параллельно волокнам заготовок. Так как подставки могут намокнуть, используйте влагостойкий клей (например, Titebond II). Концы вставок должны слегка выступать за края заготовок.




5. Когда клей высохнет, отшлифуйте концы вставок В, С вровень с краями заготовок (фото А). Отложите в сторону одну заготовку, которая будет основанием.

Опилите подставки до окончательных размеров

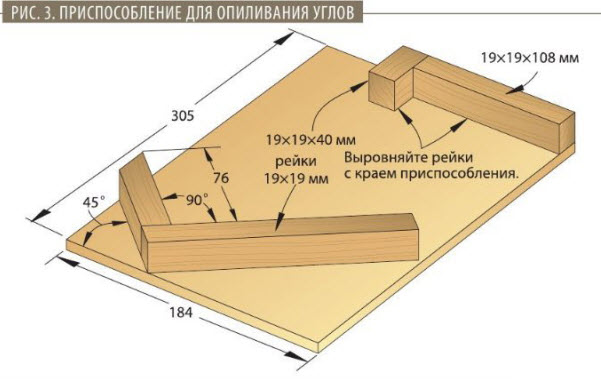

1. Придайте подставкам окончательные размеры, отпилив углы на четырех оставшихся заготовках. Для этого сделайте простое приспособление (рис. 3), приклеив короткие обрезки реек к куску 6-миллиметрового оргалита или фанеры. Приспособление гарантирует, что все подставки будут иметь одинаковые размеры и их углы будут расположены точно посередине вставок.

2015-08-08_17-03-14

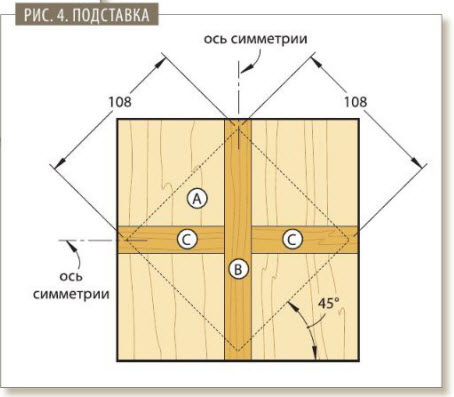

2. Установите продольный упор пильного станка на расстоянии 184 мм от диска, а затем с помощью приспособления опилите первые три угла всех заготовок (фото В и рис. 4).

2015-08-08_17-04-21

2015-08-08_17-04-00

Расположите продольный упор станка так, чтобы край приспособления едва касался пильного диска. Плотно прижимайте заготовки к рейкам-упорам, опиливая подставки до размера 108×108 мм.

3. Разверните приспособление концами на 180° и отпилите последний угол на всех четырех заготовках для подставок (фото С).

2015-08-08_17-04-40

Чтобы избежать отброса короткой заготовки, установите небольшой вылет диска и плотно прижимайте заготовку к рейкам-упорам во время прохода.

Отфрезеруйте выкружки и углубления

1. Установите в цангу фрезера, закрепленного в столе, фрезу для выкружек радиусом 13 мм и отфрезеруйте края подставок и основания (рис. 5) за несколько проходов, постепенно увеличивая вылет фрезы. Для предотвращения сколов обрабатывайте сначала края с торцевыми волокнами, а затем с продольными.

2015-08-08_17-05-53

2. На каждой подставке есть небольшое углубление, куда вставляется кружок, вырезанный из пробкового листа с клеевой подложкой. Чтобы сделать эти углубления, изготовьте фрезерное приспособление (рис. 6). Оно представляет собой всего лишь кусок 6-миллиметрового оргалита с закрепленной шурупами рейкой-упором и отверстием диаметром 79 мм.

2015-08-08_17-06-23

3. Установите в цангу фрезера прямую фрезу диаметром 6 мм и закрепите на подошве копировальную втулку диаметром 11 мм. Настройте глубину фрезерования равной 5 мм. Временно прикрепите подставку к приспособлению небольшими кусочками двухстороннего скотча и отфрезеруйте углубления (рис. 7). (Чтобы в процессе фрезерования приспособление вместе с закрепленной подставкой не сдвигалось, подстелите резиновый коврик, например, такой, какие используются в автомобильных багажниках.) Сначала отфрезеруйте края углубления, ведя копировальную втулку по окружности. Затем удалите материал в середине, передвигая фрезер из стороны в сторону. Повторите эту операцию с тремя остальными подставками.

2015-08-08_17-06-48

Добавьте шканты и нанесите отделку

1. Просверлите в основании А/В/С четыре отверстия 6х13 мм для шкантов (рис. 8).

2. 0т круглого деревянного стержня-шканта диаметром 6 мм отпилите четыре отрезка длиной 92 мм и сделайте небольшие фаски вокруг их верхних торцов. Фаски можно получить с помощью наждачной бумаги, но проще всего использовать обычную точилку для карандашей, вставив конец шканта и сделав два-три оборота.

2015-08-08_17-07-12

3. Вклейте шканты в отверстия основания, расположив торцы с фасками вверху.

4. Нанесите на готовые подставки и основание пару слоев полиуретанового лака. При этом следите, чтобы па краях углублений не образовались слишком толстые наплывы. Излишки лака не позволят пробковым дискам плотно лечь в углубления.

5. Дважды проверьте, как вставляются пробковые диски в углубления, и подгоните их, если требуется, шлифуя наждачной бумагой их края. Снимите защитную подложку и приклейте пробковые диски ко дну углублений во всех подставках, чтобы завершить проект.

Набор подставок под кружки и стаканы

2015-08-08_17-07-51
