Настенная полка с тайником своими руками

Одни предметы видны, а другие скрыты от взгляда. У этой простой, но элегантной полочки двойное назначение.

Изготовьте несущую часть

1. Из 19-миллиметровых тополевых досок выпилите переднюю, заднюю и боковые стенки с перегородкой А, В (фото А). Разметьте центры отверстий для шурупов на передней и задней стенках так, чтобы снизу оставалось свободное пространство шириной не менее 10 мм для подрезки кромок дна С. Просверлите монтажные отверстия в указанных местах и раззенкуйте их (рис. 1, фото В).

2016-01-23_13-18-50

2016-01-23_13-04-21

Чтобы детали коробки имели одинаковую длину, закрепите струбциной на накладке поперечного (углового) упора концевой упор-ограничитель (стопор) из обрезка доски.

2016-01-23_13-04-36

Делая монтажные отверстия для крепления полки к стене, используйте комбинированное сверло с ограничителем глубины.

2. Склейте стенки коробки и дополнительно скрепите их шурупами (фото С), выровняв перегородку В точно посередине.

Краткий совет! Применяете обычные шурупы без сверлящего кончика? Сделайте направляющие отверстия, вставляя сверло в монтажные отверстия передней и задней стенок, чтобы в боковых стенках и перегородке не возникли трещины.



2016-01-23_13-04-47

Вверните шурупы через отверстия передней и задней стенок А в две боковые стенки В, прежде чем закрепить на месте перегородку.

2016-01-23_13-05-02

Используйте копирующую фрезу с подшипником для подрезки выступающих краев дна С, чтобы сборка получилась аккуратной.

3. Из 6-миллиметровой кленово й фанеры выпилите дно С с припусками помине и ширине. Приклейте дно к низу коробки A/В, выровняв свесы со всех сторон, и прижмите струбцинами. Когда клей высохнет, подровняйте края дна вровень со стенками коробки (фото D).




4. Из 19-миллиметровой тополевой доски выпилите две бобышки D указанных размеров. (Они образуют зазор, облегчающий снятие полки.) Приклейте бобышки к передней стороне коробки А/В/С (рис. 1).

Теперь сделайте верхнюю часть полки

1. Из 19-миллиметровой кленовой доски выпилите заготовку размером 76×1220 мм для передней и боковых стенок Е, F.

Краткий совет! Так как эти детали будут облегать полку, находясь на виду, выпилите их из доски с красивым текстурным рисунком, чтобы окончательный результат был еще более впечатляющим (мы выбрали узорчатый клен).

2016-01-23_13-18-59

Выберите фальцы вдоль обеих кромок заготовки (рис. 2, фото Е). Прочтите раздел «Одна фреза для разных фальцев» в конце статьи.

2016-01-23_13-05-17

Для поперечного распила длинной заготовки с фальцами закрепите на угловом упоре длинную деревянную накладку.

2016-01-23_13-05-10

Надежно закрепите заготовку для передней и боковых стенок полки Е, F, слегка выдвинув ее за край верстака, чтобы в него не упирался подшипник фрезы.

2. Наклонив диск пильного станка на угол 45°, выпилите из средней части заготовки переднюю стенку Е, оставив на обоих концах достаточно материала для боковых стенок F (рис. 2 и фото F). Снова установите диск под прямым углом к пильному столу и опилите обе боковые стенки до окончательной длины (фото G).

2016-01-23_13-05-29

Чтобы опилить боковые стенки F до окончательной длины, снова закрепите на накладке углового упора стопор, гарантирующий одинаковую длину деталей.

3. Склейте переднюю и боковые стенки Е, F вместе (фото Н и I).

2016-01-23_13-12-31

На ровной поверхности состыкуйте скосы передней и боковых стенок (Е, F), затем наклейте полоски малярного скотча поперек стыков. Аккуратно переверните сборку внутренней стороной вверх, нанесите клей на скосы и придайте деталям требуемое положение. Поставьте их на кромки и зафиксируйте на плоской поверхности струбцинами до высыхания клея.

2016-01-23_13-12-21

4. Из 6-миллиметровой кленовой фанеры выпилите верхнюю и нижнюю панели G, аккуратно подгоняя их размеры к фальцам передней и боковых стенок Е/F. Приклейте панели на место.

5. Наклейте полоски антифрикционной ленты внутри коробки E/F/G, чтобы эта часть полки двигалась плавно (фото J).

2016-01-23_13-12-42

Наклейте полосы антифрикционной ленты на нижнюю сторону верхней панели (G) и верхнюю сторону нижней панели в указанных местах.

Наконец, отделка

1. Чтобы несущая часть полки A-D контрастировала с внешней коробкой E/F/G, тонируйте ее морилкой темного цвета. Мы использовали масляную морилку вишневого цвета, нанося ее кистью, а затем покрыли политурой из очищенного шеллака. На внешние поверхности полки мы нанесли три слоя такой же шеллачной политуры с промежуточной шлифовкой наждачной бумагой № 320.

2. Закрепите несущую часть полки А-D на стене, ввернув шурупы в стойки каркаса. Положите внутрь ценные вещи, а затем наденьте внешнюю коробку E/F/G.

Настенная полка с тайником своими руками

Настенная полка с тайником своими руками

Одна фреза для разных фальцев

Для выборки аккуратных, чистых фальцев удобно применять универсальный комплект из фальцевой фрезы и сменных подшипников. Обычно такие фрезы имеют диаметр 32 или 35 мм, а диаметры подшипников — от 9,5 до 28,5 мм. Для изменения ширины фальца просто меняйте подшипники. Чтобы узнать размер, следует вычесть диаметр подшипника из диаметра фрезы и разделить остаток пополам.

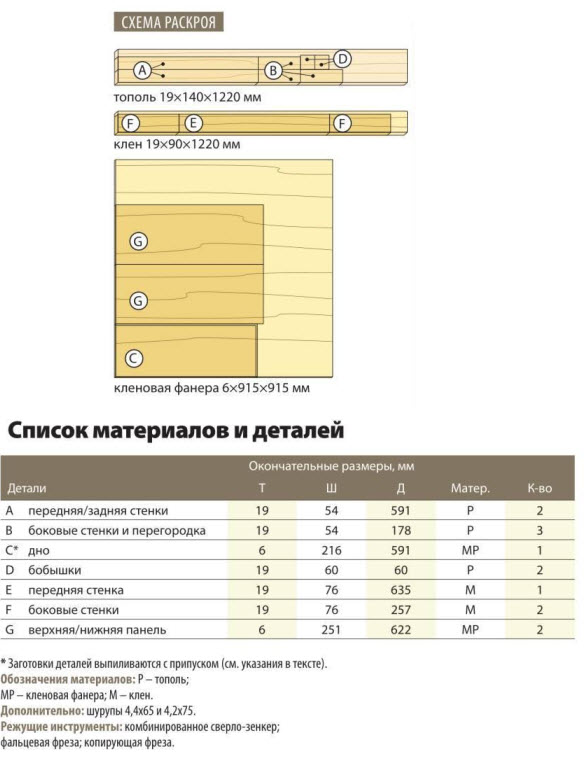

2016-01-23_13-19-50
