Настенное деревянное зеркало с полкой

Добавьте зеркало к полочке с выдвижными ящиками, чтобы получилось не только красивое, но и функциональное изделие для прихожей, спальни или ванной.

Если вы посмотрите в это зеркало, то увидите отражение того, кто изготовил этот стильный проект, используя лишь несколько инструментов и доступные материалы.

Обзор проекта:

  • Какие инструменты потребуются:2015-06-25_20-14-50
  • Материалы: вишневые доски толщиной 12 и 19 ммя; березовая фанера толщиной 6 мм.
  • Режущие инструменты: фреза для выкружки радиусом 12 мм; прямая пазовая фреза диаметром 12 мм.

2015-06-25_20-18-34

Сначала изготавливается рама

1. Выпилите стойки А, перекладины В и заготовку длиной 254 мм для двух угловых блоков С. Отложите заготовку в сторону.

2. Установите в фрезерный стол прямую пазовую фрезу диаметром 12 мм. Выдвиньте ее на 6 мм вверх и отрегулируйте продольный упор для выборки фальца шириной 12 мм. Сделайте фальцы на одной кромке обеих стоек А и перекладин В с задней стороны (рис. 1). Поднимите фрезу на 3 мм выше и сделайте еще один проход. Продолжайте фрезеровать, пока глубина фальца не станет равной 12 мм (фото А).

2015-06-25_20-20-05

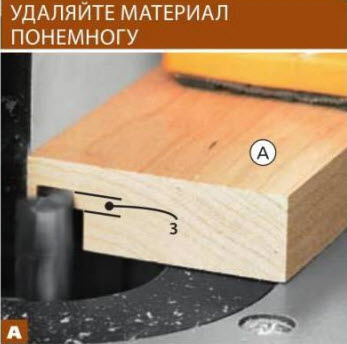

Чтобы избежать сколов, поднимайте фрезу перед каждым проходом не более чем на 3 мм. Поверхности фальца будут чистыми, если на последнем проходе снять слой минимальной толщины.

2015-06-25_20-20-28

Для выборки фальцев на концах перекладин В поднимите фрезу до высоты гребня, образованного фальцем на кромке, чтобы избежать перепадов в соединениях со стойками А.




3. Положите перекладину В на фрезерный стол лицевой стороной вниз и настройте вылет фрезы по толщине гребня, получившегося после выборки фальца (фото В). Отфрезеруйте фальцы на обоих концах перекладин (фото С).

2015-06-25_20-22-45

Толкатель не даст появиться сколам при выборке фальцев на концах перекладин В Сделайте в толкателе фальц, прежде чем фрезеровать второй конец перекладины.

2015-06-25_20-23-07

Благодаря фальцам стойки А и перекладины В взаимно выравниваются при склейке рамы, а монтажный угольник лишь помогает начать сборку.

4. Склейте стойки А и перекладины В и зафиксируйте раму струбцинами (рис. 1, фото D).

2015-06-25_20-25-485. Сделайте на задней стороне стоек А 12-миллиметровое углубление для проушин подвеса (рис. 1а).

6. По указанным размерам выпилите галтельную D и верхнюю Е планки, а также полку F. За несколько неглубоких проходов отфрезеруйте выкружку радиусом 12 мм вдоль передней кромки и обоих торцов галтельной планки и полочки с нижней стороны (рис. 1).

7. Возьмите заготовку для угловых блоков С и отфрезеруйте выкружку радиусом 12 мм на обоих концах.

Примечание. Обрабатывать фрезой одну длинную заготовку удобнее и безопаснее, чем две короткие детали.

Затем отпилите два угловых блока указанной длины. Окончательно отшлифуйте раму А/В, угловые блоки, галтельную планку D и полку F наждачной бумагой № 220.

8. Склейте вместе галтельную и верхнюю планки Е, D, выровняв по центру, и зафиксируйте струбцинами. Когда клей высохнет, приклейте их к раме А/В.

9. Приклейте к стойкам А угловые блоки С вплотную к нижней стороне галтельной планки D. Затем приклейте к раме А/В полку F, аккуратно выровняв по центру. Чтобы усилить склейку, просверлите отверстия и вверните четыре шурупа.

Сделайте корпус для ящиков

1. Выпилите верхнюю и нижнюю панели G указанных размеров, а также боковые стенки Н. Установите в фрезерный стол 12-миллиметровую прямую фрезу и зафиксируйте продольный упор вплотную к ней, чтобы выбрать фальц глубиной 6 мм вдоль торцов боковых стенок с внутренней стороны.

2. Отфрезеруйте 6-миллиметровый фальц вдоль задней кромки верхней и нижней панелей G и боковых стенок Н.

Краткий совет! Перед фрезерованием фальцев на панелях и стенках корпуса дважды проверьте толщину фанеры, которая может отличаться от номинальной.

2015-06-25_20-27-36

Расстояние между фальцами боковых стенок Н определяет высоту проема в корпусе и длину перегородки I.

3. Выпилите заготовку указанной ширины для перегородки I. Положите боковую стенку Н на заготовку и отметьте длину перегородки (фото Е), затем отпилите лишнее. Отшлифуйте панели G, боковые стенки и перегородку наждачной бумагой № 220 и отложите в сторону.

4. Выпилите заготовки для кронштейнов J и перекладину К указанных размеров. Разметьте на обоих кронштейнах лугу радиусом 114 мм, выпилите и отшлифуйте до линии разметки (прочтите «Совет мастера» внизу).

Совет мастера! Для экономии материала обходите сучки. Вместо того чтобы бросить кусок доски с сучком в печь или камин, попробуйте обойти дефекты, как сделали это мы при изготовлении кронштейнов J. Разметьте контуры детали на заготовке так, чтобы сучок оказался на удаляемой части, и выпилите его. Однако необязательно выбрасывать все сучки. Например, мелкие, здоровые сучки могут придать индивидуальность вашему проекту. Важно только не располагать их в соединениях.

2015-06-25_20-28-50

Комбинированное сверло делает раззенкованное направляющее отверстие за один прием. Прикрепите сборку J/К к дну корпуса G шурупами.

5. Приклейте кронштейны J к перекладине К и зафиксируйте струбцинами. Когда клей высохнет, приклейте эту сборку к нижней панели G, выровняв боковые отступы. Просверлите 3-миллиметровые направляющие отверстия и вверните шурупы (фото F, рис. 1).

6. Склейте стенки Н и верхнюю панель G с нижней сборкой G/J/К (фото G).

7. Выпилите из обрезков две проставки длиной 254 мм для установки перегородки I по центру проема в корпусе. Выровняйте перегородку с передней кромкой верхней и нижней панелей G, зафиксируйте ее положение и прикрепите шурупами к обеим панелям (фото Н).

8. Измерьте расстояния между фальцами на задней стороне корпуса и выпилите по этим размерам заднюю стенку L. Приклейте ее на место.

2015-06-25_20-32-44

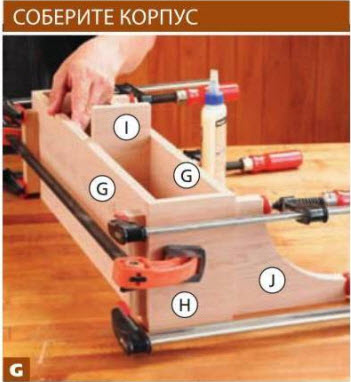

Перегородка I должна вставляться на место свободно, не распирая корпус G/Н, сжатый струбцинами.

2015-06-25_20-32-55

Две одинаковые проставки, между которыми образуется 12-миллиметровый зазор, удерживают перегородку I под прямым углом в центре корпуса, пока вы вворачиваете шурупы.

9. При клейте раму А/В к корпусу G-L, выровняв по центру и задней стороне, и зафиксируйте струбцинами.

Добавьте пару выдвижных ящиков

1. Выпилите передние, задние и боковые стенки М, N для выдвижных ящиков.

Краткий совет! Дважды проверите размеры проемов в корпусе, прежде чем выпилить передние и задние стенки. Они должны быть на 2 мм короче и уже проемов.

2. Используя фрезерный стол с 12-миллиметровой пазовой фрезой, сделайте на внутренней стороне передних и задних стенок M фальцы (рис. 2). Затем отфрезеруйте 6-миллиметровые фальцы на передних, задних и боковых стенках N.

2015-06-25_20-30-46

Настенное деревянное зеркало с полкой3. Выпилите днища О, которые должны вставляться в фальцы передних, задних и боковых стенок. Приклейте передние и задние стенки М к боковым N, затем добавьте днища.

4. Просверлите в центре передних стенок ящиков монтажные отверстия для ручек. Отшлифуйте все детали наждачной бумагой № 220 и нанесите морилку. (Мы выбрали морилку-гель Varathane Traditional Cherry #445.) Затем нанесите три слоя бесцветного покрытия. (Мы использовали полуматовый нитролак в аэрозольном баллоне, шлифуя два первых слоя после просушки наждачной бумагой № 220.)

5. Выпилите штапики Р. Затем измерьте расстояния между фальцами рамы и уменьшите их на 3 мм, чтобы определить размеры зеркала. Закажите зеркало таких размеров, вставьте его в раму и закрепите штапиками. Добавьте проушины для подвески и ручки для выдвижных ящиков. Теперь выберите место на стене, где можно повесить готовую работу, которая будет отражать вас и ваше мастерство.

2015-06-25_20-35-19
