Настенный держатель для винных бутылок своими руками

Он может вместить до восьми бутылок вашего любимого вина, которые будут всегда на виду и легко доступны.

1. Из 19-миллиметрового материала выпилите по указанным размерам боковые, верхнюю и нижнюю доски А, В.

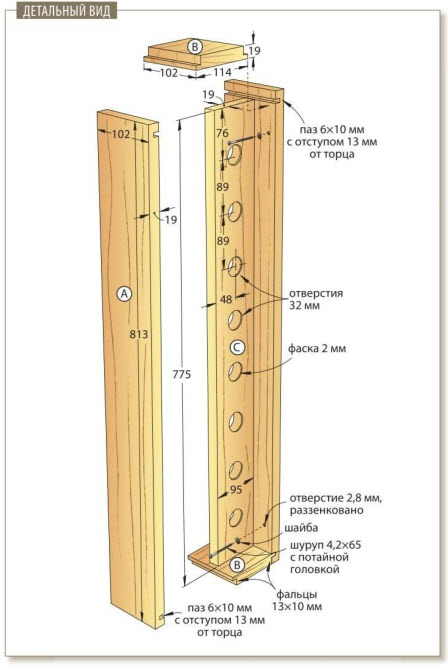

2. Установите в пильный станок пазовый диск толщиной 6 мм и настройте глубину пиления, равной 10 мм. Расположите продольный (параллельный) упор на расстоянии 13 мм от пазового диска. Используя поперечный (угловой) упор с деревянной накладкой как толкатель и прижимая торец каждой боковой доски к продольному упору, выпилите у обоих концов боковых досок пазы, как указано на рисунке.

2016-01-23_17-29-20

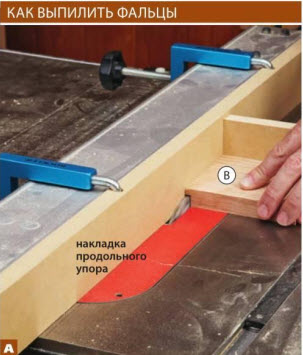

3. Закрепите на продольном упоре деревянную накладку и расположите упор так, чтобы накладка едва касалась пазового диска. Переставьте накладку поперечного упора, чтобы она касалась продольной накладки. Поднимите диск до высоты 13 мм и выпилите пробный фальц на обрезке такой же толщины, как у верхней и нижней деталей В. Когда гребень пробного обрезка будет плотно входить в пазы боковых деталей А, сформируйте такие же фальцы на обоих концах верхней и нижней деталей (фото А, рисунок). Наконец, сдвиньте продольный упор на 4 мм от диска и сделайте еще один проход на пробном обрезке, добиваясь, чтобы гребень входил в паз до конца. После этого завершите формирование гребней на верхней и нижней деталях.

2016-01-23_17-28-48

Фальц вдоль каждого торца верхней и нижней деталей В формируется за два прохода. Сначала сделайте фальц шириной 6 мм, затем сдвиньте продольный упор на 4 мм, чтобы фальц имел ширину 10 мм.

4. Из 19-миллиметрового материала выпилите заготовку для центральной доски С с припусками около 12 мм по длине и ширине. Чтобы определить ее точную длину, вставьте гребень верхней детали В в паз боковой детали А, приложите центральную доску и поставьте на ней метку у второго паза (фото В). Опилите центральную доску до окончательной длины.




2016-01-23_17-29-00

Положите центральную доску С на боковую деталь А, уперев торец в верхнюю деталь В. Затем с помощью разметочного ножа поставьте метку вровень с внутренней стенкой паза.

5. Для определения ширины центральной доски С насухо соберите внешние детали А, В и отметьте ширину центральной доски, приложив ее на место, как в предыдущем шаге. Опилите деталь до окончательной ширины.

6. Разметьте на центральной доске С центры отверстий, как указано на рисунке, и просверлите их, используя сверло Форстнера диаметром 32 мм. Отфрезеруйте небольшие фаски вокруг краев отверстий с обеих сторон детали. Окончательно отшлифуйте внутренние стороны боковых, нижней и верхней деталей А, В и обе стороны центральной доски С наждачной бумагой № 220.

2016-01-23_17-29-10

Настройте комбинированный угольник так, чтобы его перо касалось центральной доски С у одного угла. Передвиньте угольник к другому концу доски, чтобы установить ее параллельно кромкам.

7. Положите одну боковую деталь А на верстак пазами вверх и приклейте к ней верхнюю и нижнюю детали В. Нанесите клей на одну кромку центральной доски С и выровняйте ее посередине ширины боковой детали (фото С). Приклейте оставшуюся боковую деталь, зафиксируйте склейку струбцинами и оставьте для просушки.

8. Когда клей высохнет, окончательно отшлифуйте внешние стороны и кромки наждачной бумагой № 220, смягчив все острые углы и ребра. Нанесите морилку и защитное покрытие. (Мы использовали морилку Varathane Gunstock stain, а затем нанесли три слоя полиуретанового лака на водной основе.)

9. Для крепления держателя к стене просверлите в указанных местах монтажные отверстия и раззенкуйте их. Прикрепите держатель к стене шурупами длиной 65 мм.

2016-01-23_17-28-21

2016-01-23_17-31-44
