Настольная лампа из дерева

Имеющая характерные черты немецкого мебельного стиля Бидермайер, созданного в первой половине XIX века, с изящными пропорциями и плавными очертаниями станет отличным проектом для тренировки ваших токарных навыков. Чтобы гарантировать успешное завершение работы, потребуются четырехкулачковый токарный патрон и простая самодельная оправка. Если вставить ее в отверстия, предназначенные для металлической трубки, все детали во время сборки лампы будут точно выровнены по одной оси.

Точение основания классической лампы: шаг за шагом

1. Выпилите шаблоны

Сделайте копии шаблонов и прикрепите их с помощью аэрозольного клея к кускам 3-миллиметрового оргалита. Выпилите шаблоны по контуру и гладко отшлифуйте их края.

2. Подготовьте заготовки

Инструменты: резец-рейер шириной 25 мм.

Подручник: чуть ниже центра.

Частота вращения: 600-800 об/мин.

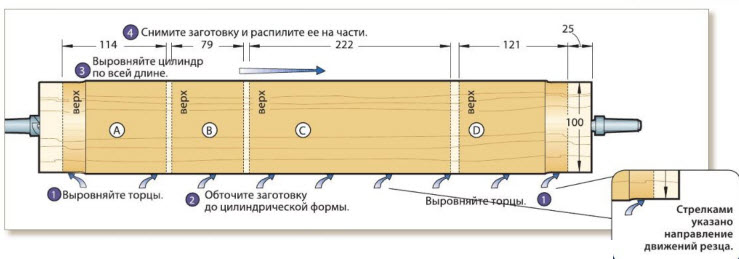

Проведя диагонали, разметьте центр на обоих торцах бруска квадратного сечения. Установите заготовку на станок, зажав ее в центрах. Желобчатым резцом-рейе- ром придайте ей форму цилиндра диаметром 100 мм. Снимите заготовку со станка и с помощью ленточной пилы разделите ее на части А, В, С и D, как показано на рисунке внизу. Пометьте верхний торец каждой части, чтобы сохранить их ориентацию в готовом изделии.

2015-08-11_15-24-29

3. Сделайте торцевые выступы

Инструмент: косой резец-мейсель.

Подручник: чуть выше центра.

Частота вращения: 800-1200 об/мин.

2015-08-11_15-26-10

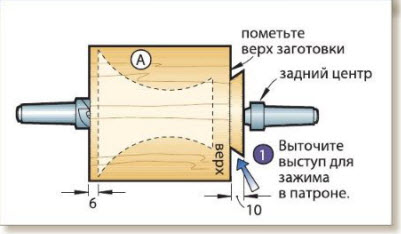

Разметьте центры на торцах заготовок А, В, С и D. Поочередно установите каждую заготовку в центрах станка и с помощью косого резца-мейселя сформируйте выступы с обратной конусностью для зажима в кулачках патрона. Выточите выступы в верхней части заготовок А, В и D, а также в нижней части заготовки С. Таким образом весь лишний материал в дальнейшем будет удаляться вблизи патрона.

4. Обработайте один торец




Инструмент: косой резец-мейсель.

Подручник: чуть выше центра.

Частота вращения: 800-1200 об/мин.

2015-08-11_15-26-46

Вставьте верхний выступ заготовки А в кулачки патрона, не затягивая их слишком сильно. Подожмите заготовку задним центром, а затем окончательно затяните кулачки патрона. Обточите косым резцом-мейселем нижний торец заготовки, формируя небольшую вогнутость, гарантирующую плотность стыковки деталей. Подводите кончик резца как можно ближе к заднему центру, затем отведите заднюю бабку станка и срежьте остаток материала в центре вогнутости.

5. Просверлите отверстие

Инструменты: длинное сверло диаметром 11 мм; сверлильный патрон.

Частота вращения: 400-600 об/мин.

2015-08-11_15-27-12

Оставив деталь А зажатой в патроне, замените задний центр на сверлильный патрон. Вставьте длинное сверло диаметром 11 мм и просверлите по оси детали сквозное отверстие. (На фото показано сверление отверстия в детали С.) Повторите шаги 4 и 5 для деталей В, С и D.

6. Начните точение оправки

Инструмент: широкий рейер. Подручник: чуть выше центра. Частота вращения: 600-800 об/мин.

Инструменты: косой резец-мейсель. Подручник: чуть выше центра. Частота вращения: 800-1200 об/мин.

2015-08-11_15-27-43

Из обрезков досок склейте блочную заготовку 57x57x1 27 мм. Разметьте на ее торцах центры с помощью диагоналей и установите заготовку в центрах токарного станка. Широким резцом-рейером обточите заготовку до диаметра 51 мм. Затем косым резцом- мейселем сформируйте на одном торце цилиндра выступ для зажима в кулачки патрона.

7. Выточите центрирующую оправку

2015-08-11_15-29-31

2015-08-11_15-30-05Инструмент: отрезной резец.

Подручник: на уровне центра.

Частота вращения: 800-1200 об/мин.

Установите четырехкулачковый патрон, зажмите в кулачках выступ цилиндрической заготовки оправки и подожмите ее задним центром. Отрезным резцом сделайте проточки, уменьшая диаметр цилиндра до 1 1 мм. Гаечный ключ №11 с открытым зевом служит удобным калибром для контроля диаметра (см. фото). Ключ должен плотно охватывать цилиндр. Сформируйте небольшую вогнутость на плечиках у обоих концов обточенной части. Выключите станок, отведите заднюю бабку и разделите оправку.



8. Разметьте и сделайте контрольные проточки

Инструменты: отрезной резец.

Подручник: на уровне центра.

Частота вращения: 800-1200 об/мин.

2015-08-11_15-31-13

Вставьте правую (не имеющую выступа) часть оправки в осевое отверстие заготовки А со стороны ее торца с выступом. Оправка должна входить плотно, и вам, возможно, придется ее вкручивать. Отверстием, расположенным на другом торце, наденьте заготовку на вторую часть оправки, оставшуюся в патроне. Подожмите заготовку с оправками задним центром. Карандашом отметьте на заготовке положение контрольных диаметров, как указано на шаблоне. Отрезным резцом сделайте проточки, оставляя припуск около 3 мм. Проверяйте диаметры контрольных проточек кронциркулем или штангенциркулем. В указанном месте сделайте проточку, не доходящую на 6 мм до стержня оправки.

9. Выточите детали по шаблонам

Инструменты: желобчатый резец шириной 10 мм; косой резец-мейсель.

Подручник: чуть выше центра.

Частота вращения: 800-1200 об/мин.

2015-08-11_15-31-50

Желобчатым резцом сформируйте профиль детали А, контролируя процесс с помощью шаблона. Окончательно отшлифуйте деталь наждачной бумагой № 220. Косым резцом-мейселем расширьте проточку у заднего центра, затем отделите деталь, отрезая остаток, но не задевая резцом стержень оправки. Проточите торец под небольшим углом, формируя еле заметную вогнутость. (На фото показана обработка детали D.) Выньте заднюю оправку и снимите деталь А со стержня передней оправки, которая должна оставаться в патроне. Повторите шаги 8 и 9 с деталями В, С и D.

10. Выточите диски

Инструмент: желобчатый резец шириной 10 мм.

Подручник: чуть выше центра.

Частота вращения: 800-1200 об/мин.

2015-08-11_15-32-12

2015-08-11_15-32-24На ореховой дощечке толщиной 10 мм разметьте циркулем диски Е, F и G по размерам, указанным на шаблонах. Наметьте шилом центры и, используя сверлильный станок, сделайте в этих точках центральные отверстия диаметром 11 мм. Затем выпилите диски ленточной пилой, ведя пропил рядом с линией разметки.

Насадите диски на оставшуюся в патроне переднюю оправку. Желобчатым резцом обточите их до окончательного диаметра. Разметьте линию посередине ободка диска и окружности на обоих торцах, отступив 5 мм от края. С помощью того же резца скруглите края диска, делая резы от середины в обе стороны. Окончательно отшлифуйте диск наждачной бумагой № 220.

Примечание При скрутении краев малых дисков (Е и G), как показано на фото, оправка мешает обработке задней стороны. Скруглите край с передней стороны, переверните диск и обработайте другую сторону. В таком же порядке отшлифуйте обе стороны диска.

11. Сделайте квадратное основание

2015-08-11_15-33-12

2015-08-11_15-37-54Из ореховой доски толщиной 25 мм выпилите квадрат размером 1 33×1 33 мм. Сверлом Форстнера высверлите с нижней стороны в центре углубление-цековку диаметром 25 и глубиной 1 9 мм. Затем просверлите в центре углубления сквозное отверстие диаметром 11 мм. Просверлите также в одной из кромок основания отверстие диаметром б мм, выходящее в цековку (рисунок вверху).

Установите в цангу фрезера, закрепленного в столе, фасонную фрезу и отфрезеруйте по периметру основания с верхней стороны декоративный профиль-калевку. Окончательно отшлифуйте основание наждачной бумагой № 220.

12. Отделка и сборка

Нанесите на все детали отделочный состав на масляной основе, следуя рекомендациям изготовителя. (Мы использовали масляно-лаковую политуру Seal’n Finish oil компании General Finishes.)

Когда отделка высохнет, соберите лампу, как показано на рисунке «Сечение стойки лампы», добавив все необходимые элементы электрооборудования. Вверните электролампу и наденьте сверху абажур. (Наш абажур в виде усеченного конуса высотой 290 мм имеет верхний и нижний диаметры 1 80 и 460 мм соответственно.) Щелкните выключателем и наслаждайтесь приятным мягким светом своего нового творения.

 КАКИЕ ПОНАДОБЯТСЯ ЗАГОТОВКИ. В этом проекте были использованы одна заготовка из махагони 102x102x610 мм для деталей А, В, С и D, одна заготовка из ореха 10x152x305 мм для дисков Е, F, G и еще одна ореховая заготовка 25x152x152 мм для основания Н.
