Настольная лампа своими руками

Хорошим поводом для осуществления этого проекта может стать небольшая коллекция обрезков, которые слишком хороши, чтобы их выбросить. Потребуется совсем немного материала для изготовления стойки (мы использовали ясень) и несколько кусков древесины контрастного цвета для всего остального (мы выбрали вишню).

Стойка сделана их четырех сужающихся угловых деталей, соединенных проставками, которые создают на каждой грани выразительные углубления. В середине такой конструкции образуется канал для электрического провода. Начните работу с изготовления стойки.

Обзор проекта

  • Все необходимое электрооборудование для лампы можно найти в специализированных магазинах и строительных супермаркетах.
  • Измените внешний вид лампы, подобрав расцветку абажура по своему вкусу.

Сделайте стойку с сужениями

1. Краткий совет! Не тратьте время на склейку. Выбирайте, если возможно, для угловых деталей стойки А толстые заготовки, и вы избежите видимых клеевых швов и потерь времени.

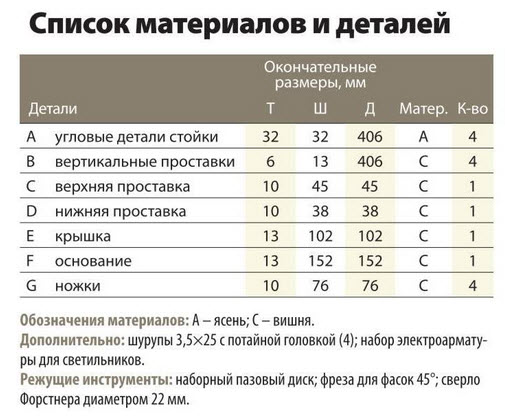

Если среди ваших обрезков не нашлось заготовок достаточной толщины, склейте их из более тонких, а затем опилите до указанного сечения (см. «Список материалов» в конце статьи). Примечание. Придавая склеенным заготовкам указанную толщину, удаляйте одинаковое количество с каждой грани, чтобы линии склейки оставались посередине.

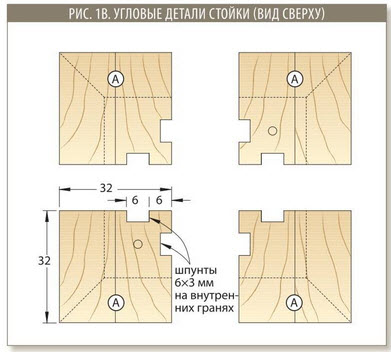

2. Расположите четыре угловых детали А, ориентируя годичные кольца (рис. 1B), и пометьте каждую грань, на которой нужно выпилить шпунт. Установите в пильный станок пазовый диск толщиной 6 мм и сформируйте шпунты глубиной 3 мм.

2015-07-11_8-13-21

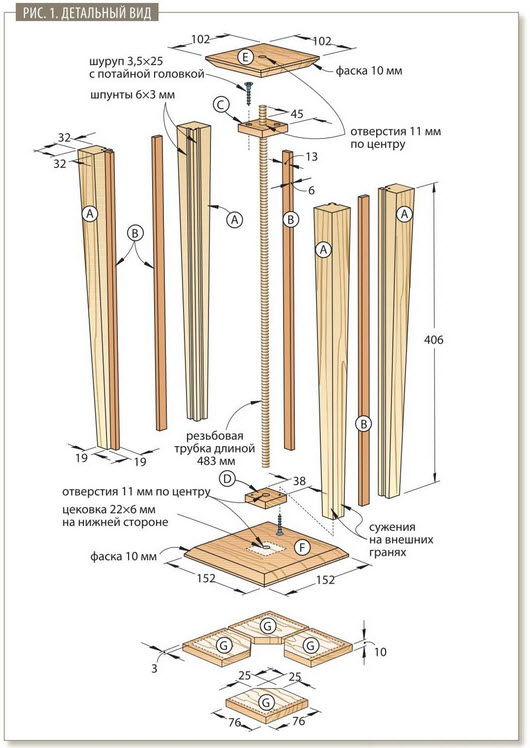

3. Разметьте сужение на одной плоской грани каждой заготовки А (рис. 1). Опилите сужение ленточной пилой, ведя пропил рядом с линией (фото А), затем удалите следы пиления с помощью строгального станка, рубанка или ленточной шлифмашины. Разметьте сужение на второй плоской грани (не имеющей шпунта) и повторите операцию со всеми четырьмя заготовками.




2015-07-11_8-12-44

4. Острогайте заготовку для проставок В из древесины контрастного цвета по толщине, чтобы она плотно входила в шпунты угловых деталей А. Распилите ее вдоль, сделав четыре проставки шириной 13 мм. Окончательно отшлифуйте проставки и угловые детали стойки наждачной бумагой № 220, а затем склейте из них стойку (фото В и С).

2015-07-11_8-18-05

Вклейте проставку В между двумя угловыми деталями А, выравнивая их торцы. Сделайте две половинки стойки (фото В). Затем склейте обе половинки вместе, вставив между ними проставки (фото С).

5. Выпилите верхнюю и нижнюю проставки С, D. В обеих деталях просверлите центральное отверстие диаметром 11 мм и раззенкованные монтажные отверстия диаметром 3,5 мм у двух противоположных углов (рис. 1а). Затем прикрепите проставки на место (фото D).

2015-07-11_8-13-05

2015-07-11_8-18-15

Выровняйте каждую проставку С, D на торце стойки A/В, просверлите направляющие отверстия и закрепите проставки шурупами.

6. Из 13-миллиметровой дощечки выпилите крышку Е и основание F. Отфрезеруйте по периметру обеих деталей фаски шириной 10 мм (рис. 1).

2015-07-11_8-16-207. Сверлом Форстнера диаметром 22 мм сделайте 6-миллиметровое углубление-цековку в центре основания F с нижней стороны (рис. 2). Затем просверлите 11-миллиметровые отверстия в центре основания F и крышки Е.

8. Выпилите четыре ножки G. Расположите их на верстаке гак, чтобы они образовали квадрат, а направления волокон всех ножек совпадали. Пометьте внутренние углы ножек, а затем отпилите их (рис. 1). Окончательно отшлифуйте крышку Е, основание F и ножки G наждачной бумагой № 220. Приклейте все ножки к основанию, следя за тем, чтобы направления волокон ножки и основания совпадали. При этом внешние края ножек должны выступать из-под основания на 3 мм со всех сторон.

9. Нанесите отделку на все детали. (Мы нанесли три слоя полиуретанового лака методом распыления с промежуточной шлифовкой абразивной губкой зернистостью 400 грит.)

Теперь — сборка

1. Наверните на один конец резьбовой трубки латунную шейку, шайбу, рамку для абажура и нижнюю часть лампового патрона (рис. 2). Проденьте второй конец трубки в отверстия крышки Е, стойки А-D и основания F/G (фото Е). Плотно сожмите весь пакет деталей и отметьте окончательную длину резьбовой трубки (фото F). Обрежьте трубку и удалите напильником все заусенцы, стараясь не повредить резьбу.

2015-07-11_8-18-25

Закрепив электродетали на верхнем конце трубки, проденьте ее сквозь стойку, чтобы латунная шейка упиралась в крышку Е.

2015-07-11_8-18-34

Тонким маркером отметьте точную длину резьбовой трубки вровень с нижней стороной основания F.

Краткий совет! Вам поможет гайка. Прежде нем пилить трубку, наверните гайку, продвинув ее чуть дальше места отреза. Отпилив лишнее, свинтите гайку; и она исправит слегка смятые нитки резьбы.

2. Чтобы крышка Е и основание F/G не вращались, нанесите немного эпоксидного клея на верхнюю и нижнюю проставки С, D и снова наденьте все детали на трубку. Добавив латунную шайбу, наверните на нижний конец трубки латунную гайку. Выровняйте деревянные детали и затяните гайку, чтобы плотно сжать всю сборку.

2015-07-11_8-18-43

Проденьте изолированный провод сквозь трубку. Когда лампа стоит, провод находится в промежутке между двумя ножками G.

3. Проденьте электрический провод в нижний конец трубки (фото G), вытяните его конец из основания лампового патрона и завяжите специальным электромонтажным узлом (рис. 2а). Зачистите концы провода от изоляции на длину около 6 мм. Закрепите концы провода винтами к контактам патрона.

2015-07-11_8-17-14

4. Установите верхнюю часть лампового патрона и вверните лампу. Закрепите сверху абажур. Теперь новая лампа сделает ярче любую комнату вашего дома, даже будучи выключенной.







Настольная лампа своими руками

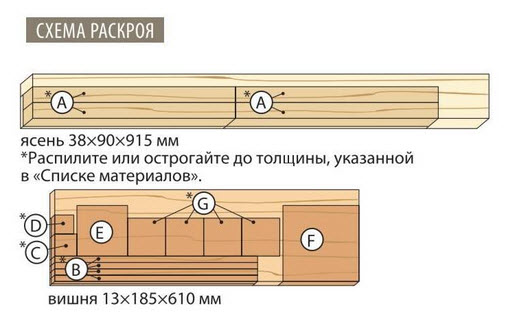

2015-07-11_8-17-212015-07-11_8-17-33
