Подставка-пюпитр для кулинарной книги

Ваш любимый шеф-повар оценит тяжелый экран из закаленного стекла, который легко чистится и удерживает страницы книги в развернутом виде. В нижний лоток шириной 76 мм можно вставить любую, даже самую толстую книгу рецептов. Когда приготовление блюд будет закончено, пюпитр складывается для компактного хранения.

Начните с задника и основания

1. Из планок толщиной 13 мм склейте щитовую заготовку размером 280×445 мм для задника А. Опилите заготовку до окончательных размеров, указанных в «Списке материалов».

Подставка-пюпитр для кулинарной книги схема

2. Опилите вдоль нижней кромки задника скос под углом 20° (рис. 1). Разметьте дугу у верхнего края задника с помощью гибкого лекала или планки длиной около 500 мм. Затем разметьте закругления радиусом 10 мм у верхних углов. Опилите верхнюю часть задника по контуру и гладко отшлифуйте кромки.

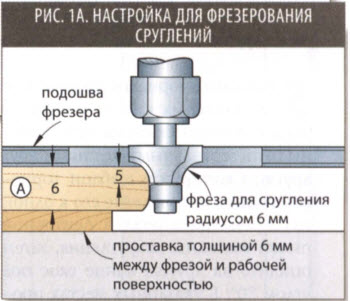

2015-08-02_12-47-403. Настройте фрезер (рис. 1а) и сделайте скругления радиусом 6 мм вдоль верхней и боковых кромок задника (рис. 1).

4. Выпилите заготовку основания В. Сделайте копии шаблонов основания и с помощью аэрозольного клея прикрепите их к торцам заготовки. Опилите скосы вдоль кромок в последовательности, указанной на шаблоне. Уладите шаблоны и гладко отшлифуйте основание.

5. Выпилите торцевые планки С и соедините их вместе, используя двухсторонний скотч (летали должны быть зеркальными копиями друг друга). Скопируйте шаблон торцевой планки и приклейте его к одной из сторон пакета деталей. Ленточной пилой выпилите закругления, затем опилите на другом конце скос пол углом 20°. В указанных местах просверлите отверстия диаметром 6 мм. Отфрезеруйте скругления радиусом 6 мм вдоль внешней кромки каждой торцевой планки. Разделите летали и гладко отшлифуйте.

6. Приклейте торцевые планки С к основанию В, выровняв верхние и задние края. Зафиксируйте сборку струбцинами.




2015-08-02_12-48-167. От круглого березового стержня-шканта диаметром 6 мм отпилите четыре отрезка длиной 50 мм. Через отверстия планок С просверлите в основании отверстия 6×32 мм (рис. 1). Вклейте шканты в отверстия. Когда клей высохнет, опилите выступающие концы шкантов и отшлифуйте вровень с поверхностью.

8. На задней стороне задника А разметьте центры трех отверстий для шурупов, скрепляющих задник с основанием В (рис. 1 и 1b).

9. Выпилите из обрезков рейку размером 19x21x380 мм для использования в качестве сверлильного шаблона. Закрепите собранное основание В/С струбцинами на верстаке. Расположите задник А, как указано на рисунке. С помощью рейки-шаблона просверлите отверстия диаметром 2,4 мм по сделанным ранее меткам (фото А). Удалите рейку-шаблон, просверлите глубже направляющие отверстия и раззенкуйте. Приклейте задник к основанию и вверните шурупы.

2015-08-02_12-49-01

Опирая сверло на рейку-шаблон, просверлите отверстие в заднике А. Остановите сверление, когда зенкер комбинированного сверла коснется рейки.

Добавьте заднюю опору и держатель стекла

1. Выпилите рейки D и соедините их двухсторонним скотчем. Сделайте копию шаблона и приклейте ее к лицевой стороне одной из заготовок. Ленточной пилой опилите закругления радиусом 13 мм и гладко отшлифуйте. Просверлите через обе летали отверстие диаметром 6 мм, а затем монтажные отверстия в указанных местах. Разделите летали и окончательно их отшлифуйте.

2. Выпилите заднюю ножку-опору Е. Сделайте копию шаблона ножки и прикрепите ее к заготовке. Опилите скос пол углом 20° на нижнем конце. Затем сделайте закругление в верхней части и отшлифуйте. Просверлите отверстие диаметром 6 мм.

3. Вклейте в отверстие ножки березовый шкант 6×50 мм, выровняв его посередине. Когда клей высохнет, наденьте рейки D на выступы шканта (рис. 1). Плотно прижимая рейки к ножке-опоре, опилите выступающие концы шканта и отшлифуйте заподлицо.

4. Разметьте положение опорного узла D/Е на задней стороне задника А (рис. 1 и 1b). Установите опорный узел в нужное положение. Через монтажные отверстия реек D просверлите направляющие отверстия в заднике. Удалите опорный узел, разделите летали и отложите их в сторону.

5. Выпилите держатель стекла F. Вдоль верхней кромки держателя выпилите шпунт 6×10 мм (рис. 1). Отфрезеруйте скругления радиусом 6 мм вдоль всех четырех ребер. Окончательно отшлифуйте деталь.

2015-08-02_12-49-12

Просверлите отверстия диаметром б мм в торцах держателя F, плотно прижимая его к краю основания В.

6. Из обрезков выпилите две проставки 6x38x76 мм. Расположив их, как показано на фото В, установите держатель F между торцевыми планками С, прижав его заднюю сторону к верхнему краю скоса на основании В. Через отверстия торцевых планок просверлите отверстия 6×33 мм в торцах держателя. Приготовьте два березовых шканта 6×45 мм для крепления держателя.

Завершение проекта

1. Окончательно отшлифуйте все детали пюпитра. Нанесите два слоя бесцветного покрытия (мы использовали полуматовый полиуретановый лак) на все детали, включая торцы обоих 45-миллиметровых шкантов. Для промежуточной шлифовки используйте наждачную бумагу зернистостью 220 единиц.

3. Тщательно просушив лак, соедините рейки D с ножкой-опорой Е и прикрепите собранный узел шурупами к заднику А. Приклейте резиновые демпферы к нижнему скосу ножки-опоры и торцевым планкам С (рис. 1).

4. Снова установите держатель F между торцевыми планками С, используя проставки. Вставьте шканты длиной 45 мм в отверстия наполовину. Нанесите клей на выступающую часть каждого шканта, не трогая покрытые лаком торцы, и вдвиньте шканты глубже, выравнивая их торцы заподлицо с торцевыми планками.

5. Закажите в стекольной мастерской кусок закаленного 6-миллиметрового стекла размером 235×375 мм с закругленными углами и полированными кромками (рис. 1). Нанесите тонкую полоску силиконового клея- герметика на дно шпунта в держателе F, не доходящую до торцов, и вставьте стекло. Слегка прижмите стекло струбцинами к дну шпунта и лайте герметику застыть в течение 24 часов. Теперь можно идти на кухню!

Подставка-пюпитр для кулинарной книги

2015-08-02_12-51-20 2015-08-02_12-51-29Шаблоны

2015-08-02_12-52-03
