Подставка-тумба для телевизора

Вы можете спрятать свою коллекцию медианосителей за раздвижными дверцами, либо скрыть оборудование и использовать открытые полки для демонстрации сувениров. Встроенные громкоговорители плоскоэкранных телевизоров не отличаются богатством звучания, поэтому на центральной полке предусмотрено место для громкоговорителей домашнего кинотеатра.

Эта тумба достаточно компактна, чтобы выглядеть пропорционально в сочетании с современными плоскоэкранными системами, и в то же время имеет достаточную глубину, чтобы вместить все аудио- и видеокомпоненты. Прибавьте к этому обилие закрытого пространства для хранения, и вам останется принять лишь одно решение: смотреть ли любимую телевизионную программу или любоваться элегантным дизайном нового вишневого медиацентра.

  • Габариты: ширина — 2083 мм; глубина — 495 мм; высота — 718 мм.
  • Простые украшения в форме валиков создают яркий стилевой эффект.
  • Немного видоизмененный вариант дизайна, представленный в конце статьи, придаст медиацентру совершенно иной облик.

Освоение мастерства

  • Попрактикуйтесь в выполнении ламельных соединений.
  • Освойте поэтапную сборку больших изделий, обходясь всего несколькими струбцинами.

Добавьте украшений

Незначительные изменения могут радикально преобразить стиль медиацентра. Например, попробуйте заменить дверцы с плоскими филенками на дверцы с арочными фигарейными филенками. Оригинальные украшения на передней цокольной планке Т и центральном верхнем горизонтальном бруске Р органично дополнят дизайн.

2015-08-06_19-54-32

Соберите корпус

1. Выпилите перегородки А, В и полки С-Е шириной, указанной в «Списке материалов», и длиной, на 13 мм превышающей указанную. Из вишневых досок толщиной 19 мм выпилите пять брусков размерами 21×2438 мм, из которых будут изготовлены кромочные накладки F-J и горизонтальные бруски К.

Краткий совет! Сделайте накладки сразу же. Многие фанерные детали, из которых состоит корпус, имеют кромочные накладки из твердой древесины. Выпилив заготовки для накладок сейчас, вы сэкономите время и сможете обрезать их до необходимой длины в ходе работы.




2. Из заготовок для кромочных накладок выпилите кромочные накладки F-J длиной, превышающей указанную на 25 мм. Затем прикрепите кромочные накладки (см. «Совет мастера» внизу) и обработайте их вровень с деталями. Окончательно отшлифуйте боковые полки Е наждачной бумагой № 220 и отложите их в сторону.

Совет мастера

Идеальная подрезка кромочных накладок

2015-08-06_19-30-22

Подрезая кромочные накладки сразу на двух полках, можно не только сэкономить время, затрачиваемое на установку, но и обеспечить устойчивую опору для подошвы фрезера.

Выпилить кромочную накладку, точно соответствующую толщине фанерной полки, — непростая задача даже для опытных профессионалов. Вместо этого сделайте накладку чуть толще фанеры и длиной на 25 мм больше окончательной длины, а фанерную полку на 13 мм длиннее, чем нужно. Приклейте накладку к полке, прижмите струбцинами и дайте клею высохнуть.

Чтобы сровнять накладку заподлицо с фанерой, скрепите струбцинами две полки (либо одну полку и подходящий обрезок материала), вложив между ними проставку. Зафиксируйте сборку в тисках или прикрепите к верстаку струбцинами. Используя фрезер с копирующей фрезой, оснащенной нижним подшипником, удалите выступающий край накладки (фото справа).

Затем, используя поперечный (угловой) упор пильного станка с удлиненной деревянной накладкой, опилите один из торцов полки. Кромочная накладка при этом должна быть обращена вперед. Затем переверните полку (кромочная накладка при этом по-прежнему должна быть направлена вперед) и опилите ее до окончательной длины.

3. Отфрезеруйте в деталях А-D гнезда для ламелей #20 (рис. 1).

Подставка-тумба для телевизора - схема, чертеж

Чертежи корпуса

Примечание. В центральной нижней полке D, там, где она соединяется с центральной перегородкой А, сделайте только два ламельных гнезда, чтобы они не заходили друг на друга.

Установите в пильный станок пазовый диск толщиной 6 мм и поднимите его на высоту 6 мм. Выпилите шпунты с внутренней стороны перегородок В (рис. 2). Разметьте и просверлите отверстия для полкодержателей.

2015-08-06_19-31-33

Соберите без клея центральный узел A-D, F-I и проверьте подгонку деталей. Разберите узел и отшлифуйте все поверхности, после чего склейте узел и зафиксируйте струбцинами, проверив его на прямоугольность (фото А). Когда клей высохнет, отшлифуйте передние грани деталей.

2015-08-06_19-32-50

Используйте подставки, чтобы создать пространство для установки центральных струбцин, и подкладки под губки струбцин из обрезков пиломатериалов, чтобы защитить фанерные детали от вмятин.

4. Выпилите крышку и дно L корпуса. Из оставшихся заготовок для кромочных накладок выпилите два горизонтальных бруска К указанной длины. Аккуратно приклейте их к крышке и дну корпуса (рис. 1а). Когда клей высохнет, отфрезеруйте бруски заподлицо с фанерой. Установив в пильный станок стандартный пильный диск с прямыми зубьями, выпилите в бруске шпунт шириной 3 и глубиной 10 мм (рис. 1а).

Перенесите разметку ламельных гнезд с центрального узла на крышку и дно корпуса L. Затем сделайте в крышке и дне гнезда для ламелей #20.

5. Соедините насухо центральный узел A-D, F-I с дном корпуса L. Выпилите центральную заднюю стенку М. Вставьте заднюю стенку в шпунты перегородок В. Отметьте на задней стенке положения полок (фото В). Извлеките заднюю стенку и временно отложите ее в сторону. Примерьте насухо крышку корпуса L. После этого снимите ее, отшлифуйте крышку и дно и приклейте их к центральному узлу (фото С).

2015-08-06_19-35-31

Чтобы отверстия для соединительных кабелей располагались на одном уровне с полками, наметьте нижние края отверстий во время сухой сборки.

2015-08-06_19-35-46

При сборке центральной части корпуса убедитесь, что перегородки В установлены вровень с задними краями крышки и дна L.

2015-08-06_19-41-47

Боковая стенка

2015-08-06_19-37-57

Центральные перегородки В служат опорой для струбцин при монтаже боковых стенок N. Чтобы не повредить фанеру, подложите под губки струбцин подкладки, сделанные из обрезков.

6. Выпилите боковые стенки N. Выберите гнезда для ламелей #20 (рис. 3) в боковых стенках и соответствующие гнезда в крышке и дне корпуса L. При помощи пазового диска шириной 6 мм и накладки параллельного упора выберите на круглопильном станке фальцы глубиной 10 мм с внутренней стороны боковых стенок. Разметьте и просверлите отверстия для полкодержателей. Окончательно отшлифуйте боковые стенки, после чего приклейте их на место и зафиксируйте струбцинами (фото D).

Примечание. Убедитесь, что передние кромки боковых стенок расположены заподлицо с крышкой корпуса, а фальцы боковых стенок совмещены с задней кромкой крышки.

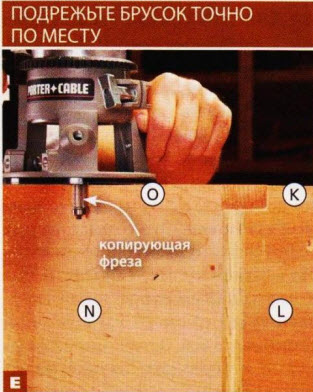

7. Выпилите вертикальные бруски О, приклейте их и прижмите струбцинами к корпусу вплот1гую к горизонтальным брускам К (рис. 1). Снимите свесы копирующей фрезой (фото Е). Теперь отфрезеруйте на внешней кромке каждого бруска неполную фаску шириной 6 мм (фото F, рис. 1).

2015-08-06_19-39-26

Вертикальный брусок О слегка выступает за фанерную боковую стенку N, и его нетрудно обработать заподлицо с ней.

2015-08-06_19-39-37

Прикрепите к корпусу струбцинами упоры из обрезков, тогда фаски не будут доходить до концов детали примерно на половину размера подошвы кромочного фрезера (приблизительно 32 мм).

8. Из вишневой заготовки толщиной 19 мм выпилите центральный верхний горизонтальный брусок Р, подогнав его по длине к проему между перегородками В. Разметьте скругленный вырез на концах бруска (рис. 1b, 5). Сформируйте вырез с помощью ленточной пилы или электролобзика, после чего отшлифуйте контур, доводя его до линии разметки. Приклейте центральный верхний горизонтальный брусок к крышке корпуса с отступом 38 мм от передней кромки (рис. 2).

2015-08-06_19-46-27

Вставьте один край центральной задней стенки М в соответствующий шпунт. Затем изогните заднюю стенку, взявшись за край отверстия для кабелей, и вставьте второй торец в противоположный шпунт.

9. Выпилите крайние задние стенки Q, просверлите отверстия для шурупов, раззенкуйте их и прикрепите задние стенки к каркасу (рис. 5). Пользуясь нанесенными ранее метками, разметьте и выпилите отверстия для кабелей в центральной задней стенке М (рис. 4). Установите на место центральную заднюю стенку (фото G) и окончательно отшлифуйте наружные поверхности корпуса.

2015-08-06_19-45-41

Оформите цоколь и прикрепите верхнюю крышку

1. Склейте из досок толщиной 19 мм щитовую заготовку для верхней крышки, размеры которой должны быть несколько больше указанных. На торцах и передней кромке заготовки отфрезеруйте скругления радиусом 10 мм с уступом шириной 3 мм (рис. 5). Сверлом диаметром 3 мм сформируйте в крышке корпуса L щелевые отверстия-прорези длиной 10 мм (рис. 1 и 5а). Прикрепите верхнюю крышку к крышке корпуса шурупами, ввернутыми через щелевые отверстия.

Подставка-тумба для телевизора - схема, чертежи

2. Выпилите боковые S и переднюю Т цокольные планки шириной, указанной в «Списке материалов», и длиной, превышающей указанную на 25 мм (рис. 6).

Краткий совет! Пусть текстурный рисунок не прерывается на углах. Выпилите боковые и переднюю планки последовательно из одной длинной заготовки. Это создаст эффект непрерывного текстурного рисунка. На верхней кромке каждой из цокольных планок отфрезеруйте скругления радиусом 10 мм с уступом шириной 3 мм. Затем опилите боковые и переднюю планки на ус, одновременно придав им окончательную длину (рис. 6). Разметьте скругленный вырез на передней планке, начерно выпилите его электролобзиком и отшлифуйте до линии разметки.

2015-08-06_19-50-24

3. Выпилите задние ножки U, затем придайте им форму (рис. 6b). Просверлите в ушках задних ножек монтажные отверстия диаметром 4 мм. В торцах боковых S, передней Т цокольных планок и задних ножек отфрезеруйте гнезда для ламелей #20 в указанных местах. Затем склейте эти детали друг с другом.

4. Выпилите переднюю V и боковые W опоры, опилив их концы на ус (рис. 6). Просверлите в опорах монтажные отверстия диаметром 4 мм для шурупов, соединяющих цоколь с каркасом, и раззенкуйте их. Затем приклейте переднюю и боковые опоры к собранному цоколю S/T/U и прижмите их струбцинами.

5. Разметьте и выпилите центральную ножку X (рис. 6b). Просверлите в ее ушках монтажные отверстия диаметром 4 мм. Положите корпус задней стенкой вниз. Через просверленные ранее монтажные отверстия прикрепите к корпусу шурупами цокольный узел S-W и центральную ножку.

Дверцы, выдвижные ящики, и готово!

2015-08-06_19-52-15

Опилите на ус концы обрезков, оставшихся при изготовлении накладок, и установите на место, прижав струбцинами, — сначала для того, чтобы проверить подгонку, а затем, чтобы правильно расположить приклеиваемые обкладки.

1. Выпилите стойки Y и перекладины Z дверок. Используя пильный станок с пазовым диском толщиной 6 мм, выпилите по центру внутренних кромок стоек и перекладин шпунты глубиной 10 мм. Затем установите пазовый диск толщиной 10 мм на высоте 6 мм над столом и, добавив накладку параллельного упора, сформируйте на концах перекладин шипы (рис. 7а). Выпилите филенки АА. Соберите дверцы без клея для проверки соединений, а затем разберите, склейте и зафиксируйте струбцинами, проверив на прямоугольность измерением диагоналей.

2. Из вишневых планок сечением 6×25 мм выпилите заготовки для обкладок ВВ и СС длиной, превышающей указанную на 25 мм. Сохраните два коротких отрезка — они будут нужны для выравнивания обкладок при монтаже. Фрезой для валиков сформируйте на одной кромке каждой заготовки валик шириной 6 мм. Затем опилите концы обкладок на ус, обрезав до окончательной длины, и прикрепите обкладки к дверцам (фото Н, рис. 7; 7b и 7с).

2015-08-06_19-51-32

2015-08-06_19-55-14

Прикрепите к столику сверлильного станка вспомогательный упор высотой 25 мм, наметьте шилом центры отверстий для установки роликов и высверлите углубления у края дверок.

3. На сверлильном станке с вспомогательным упором сделайте в дверцах сверлом Форстнера отверстия диаметром 30 мм и глубиной 10 мм для установки роликов (рис. 7, фото I).

4. Выпилите из заготовок толщиной 12 мм боковые DD и передние/задние ЕЕ стенки выдвижных ящиков (рис. 8). Обработайте детали (рис. 9). Выпилите днища ящиков FF. Соберите выдвижные ящики насухо для проверки. Разберите ящики, окончательно отшлифуйте детали, после чего склейте их.

5. Разделите две пары телескопических выдвижных направляющих длиной 305 мм. Прикрепите к ящикам соответствующие части направляющих, расположив их центр на расстоянии 25 мм от нижнего края ящика (рис. 8). Затем установите в проемах корпуса ответные части направляющих, используя подкладки из оргалита толщиной 6 мм. Вставьте ящики в корпус.

2015-08-06_19-56-46

6. Из заготовок толщиной 19 мм выпилите фальшпанели выдвижных ящиков GG. Разметьте вырез (рис. 8), выпилите его ленточной пилой или электролобзиком и отшлифуйте до линии разметки. Затем приклейте с обратной стороны фальшпанелей небольшие кусочки двухстороннего скотча. Отцентрируйте фальшпанели в проемах, прижмите их к передним стенкам ящиков и извлеките ящики из корпуса. Через передние стенки ящиков просверлите в фальшпанелях отверстия для шурупов и раззенкуйте их. Снимите фальшпанели и удалите скотч, а затем прикрепите фальшпанели шурупами.

2015-08-06_19-58-29

7. Снимите фурнитуру с дверок и выдвижных ящиков. Отшлифуйте все детали, которые в этом нуждаются, наждачной бумагой зернистостью до 220 единиц. Удалите пыль. Теперь нанесите прозрачное покрытие. (Мы нанесли три слоя полуматового полиуретанового лака с промежуточной шлифовкой между слоями абразивом зернистостью 220 единиц.)

8. Снова прикрепите фурнитуру к выдвижным ящикам и вставьте их в корпус. Установите полкодержатели и полки. Снова прикрепите ролики к дверцам и вставьте дверцы на место. С помощью регулировочных эксцентриков сделайте зазоры вокруг дверок одинаковыми. Поставьте сверху огромный телевизор и можете наслаждаться футбольным матчем.
