Просто и элегантный стол для прихожей

Кажется, что в соединениях ножек с царгами и проножками используются усиленные шкантами шипы, но мы откроем маленький секрет: вы сделаете такие соединения без затруднений, имея только базовые столярные навыки, шурупы и несложную оснастку, описанную в статье «Приспособление-кондуктор для фрезерования пазов, фальцев и соединений вполдерева».

  • Материалы: вишневые доски толщиной 20 мм и пол-листа фанеры, облицованной шпоном вишни.

ОБЗОР ПРОЕКТА

  • Габаритные размеры: ширина — 1220 мм; глубина — 356 мм; высота — 806 мм.
  • Аккуратные соединения вполдерева делаются с помощью фрезера и приспособления-кондуктора.
  • Имитировать шиповые соединения проще, чем их изготовить.

Подготовьте проножки и полки

1. Руководствуясь «Схемой раскроя» в конце статьи, выпилите заготовки размерами 102×876 мм (заготовка № 1) для верхних проножек А, 102×876 мм (заготовка № 2) для нижних и боковых проножек В, С, а также 102×305 мм (заготовка № 3) для вертикальных проставок D и кромочных накладок Е.

Краткий совет! Обрабатывайте несколько деталей за один прием. Для экономии времени и повышения качества фрезеруйте пазы и фальцы на заготовках, перед тем как распилить их на отдельные детали.

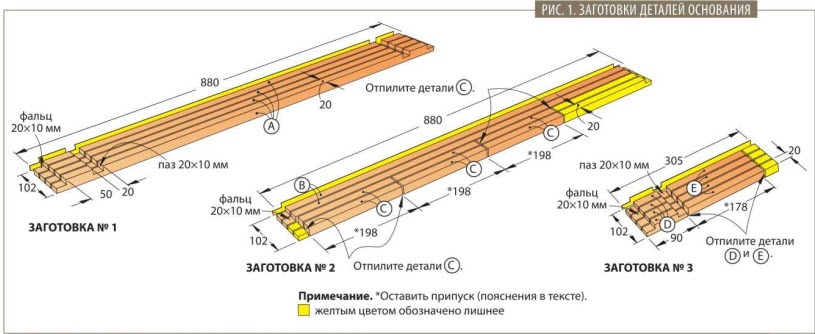

2. Изготовьте фрезерное приспособление. С его помощью сделайте фальцы на обоих концах заготовок № 1 и № 2 и на одном конце заготовки № 3 (рис. 1), используя 12-миллиметровую прямую фрезу. Затем отфрезеруйте пазы в заготовках № 1 и № 3.

2015-07-29_9-45-40

3. Распилите заготовку № 1 вдоль, чтобы сделать четыре детали верхних проножек А. Из заготовки № 2 выпилите две проножки В и две заготовки для боковых проножек С. От заготовки № 3 отпилите четыре рейки шириной 20 мм. Из каждой рейки сделайте проставки D, отпиливая их по краю паза, чтобы на конце образовался фальц шириной 20 и глубиной 10 мм. Оставшиеся от заготовки № 3 рейки отложите в сторону, чтобы затем сделать из них кромочные накладки Е для полок.




2015-07-29_9-46-27

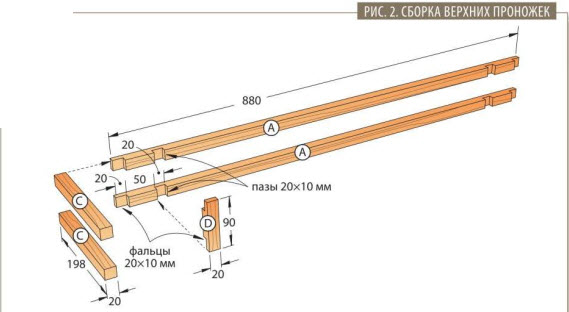

4. Склейте две верхние проножки А и две проставки D (рис. 2 и 3). Точно так же склейте второй набор деталей и отложите обе склейки в сторону.

 стол для прихожей схема

2015-07-29_11-34-21

Кромочные накладки Е не выступают за край полки (F), и это дает возможность опилить параллельно оба края склейки.

5. Выпилите две полки F указанной ширины с небольшим припуском по длине. Из реек, оставшихся от заготовки № 3, выпилите кромочные накладки Е, добавив такой же припуск по длине. Приклейте накладки к кромкам обеих полок. Установите продольный (параллельный) упор пильного станка почти вплотную к диску, чтобы опилить один край полок с накладками E/F (фото А). Затем переставьте упор и придайте полкам окончательную длину.

Сделайте гнезда в ножках

1. Выпилите внешние детали ножек G, добавив к указанным в «Списке материалов» и на (рис. 4) размерам припуски 2 мм по ширине и 12 мм по длине. Выпилите внутренние детали ножек Н указанной ширины с припуском 12 мм по длине и заготовки для вкладышей I с припуском 2 мм по ширине. Затем сделайте на внутренних деталях ножек пропил глубиной 3 мм, чтобы предотвратить выдавливание клея (рис. 5).

2015-07-29_11-36-27

2015-07-29_11-37-33

Неглубокий пропил задержит излишки клея, которые могут стать помехой при последующей установке вкладышей I.

2. Склейте вместе внутреннюю Н и внешнюю G детали ножек, выровняв торцы и одну из кромок каждой детали (фото В). Удалите излишки клея до того, как они высохнут. Таким же способом соберите три остальные ножки. Примечание. Пометьте положение каждой ножки в готовом столике, чтобы правильно ориентировать вкладыши.

3. Краткий совет! Сохраните непрерывный текстурный рисунок. Делайте вкладыши 1 для каждой ножки из одной заготовки, помечая одну из внешних граней. Затем ориентируйте метки в одном направлении, чтобы получить одинаковые цвет и текстуру по всей длине ножки.

Отпилите от каждого вкладыша I кусок длиной 51 мм. Приклейте его вровень с верхним торцом ножки G/H (рис. 4).

2015-07-29_11-39-13

Один за другим приклейте вкладыши I, используя для их позиционирования сборку верхних проножек А, чтобы получить плотные соединения.

4. Из заготовки для вкладышей 1 выпилите кусок для вставки между верхними проножками А. Удерживайте собранные верхние проножки A/D в требуемом положении, прижав их к ножке G/H/I. Приклейте вкладыш-вставку к ножке (фото С), зафиксируйте струбциной и удалите проножки. Когда клей высохнет, отпилите от заготовки для вкладышей I кусок длиной 502 мм. Снова установите на место сборку верхних проножек, чтобы правильно разместить вкладыш, и приклейте деталь к ножке, фиксируя ее струбцинами. Сделайте то же самое с тремя остальными ножками.

5. У нижнего конца ножки G/H/I используйте в качестве проставки нижнюю проножку В, чтобы временно прикрепить на место последний вкладыш I. Отметьте его точную длину и опилите по метке (фото D). Приклейте вкладыш к ножке, выровняв его с нижним торцом. Проделайте то же самое с остальными ножками, а затем опилите каждую ножку до окончательной ширины (фото Е).

2015-07-29_11-39-22

Положите на внешнюю деталь ножки G нижнюю проножку В, прижмите к ней заготовку вкладыша I и отметьте окончательную длину.

2015-07-29_11-40-21

Опилите ножку G/H/I по ширине, чтобы выровнять заподлицо детали G и I.

Поставьте столик на ножки

1. Приклейте две нижние проножки В к полкам Е/Р (рис. 3) и зафиксируйте струбцинами. На рейках, оставшихся от заготовки № 2, отпилите концы с фальцами и выпилите шесть боковых проножек С для вставки между фальцами нижних проножек. Приклейте две боковые проножки к фальцам нижних проножек (фото F).

2015-07-29_11-41-43

Расстояние между фальцами нижних проножек В определяет длину всех шести боковых проножек С.

2015-07-29_11-41-51

Приклейте боковые проножки С к верхним проножкам А, зафиксируйте склейку струбцинами и проверьте прямоугольность, измерив диагонали.

2015-07-29_11-44-04

Через монтажные отверстия ножек G/H/I просверлите направляющие отверстия для шурупов в сборке верхних проножек A/C/D.

2. Приклейте остальные боковые проножки С к фальцам верхних проножек А и проверьте прямоугольностъ сборки (фото G).

3. В каждой ножке G/H/I сделайте три цековки 10×6 мм с раззенкованным монтажным отверстием в центре (рис. 3 и 4). Отверстия должны выходить точно в середину зазоров между вкладышами I.

4. Струбцинами прикрепите ножку G/H/I к сборке верхних проножек A/C/D и просверлите направляющие отверстия для шурупов (фото Н). Приклейте ножку на место и вверните шурупы. Таким же способом соедините раму из полок и нижних проножек B/C/E/F с остальными ножками.

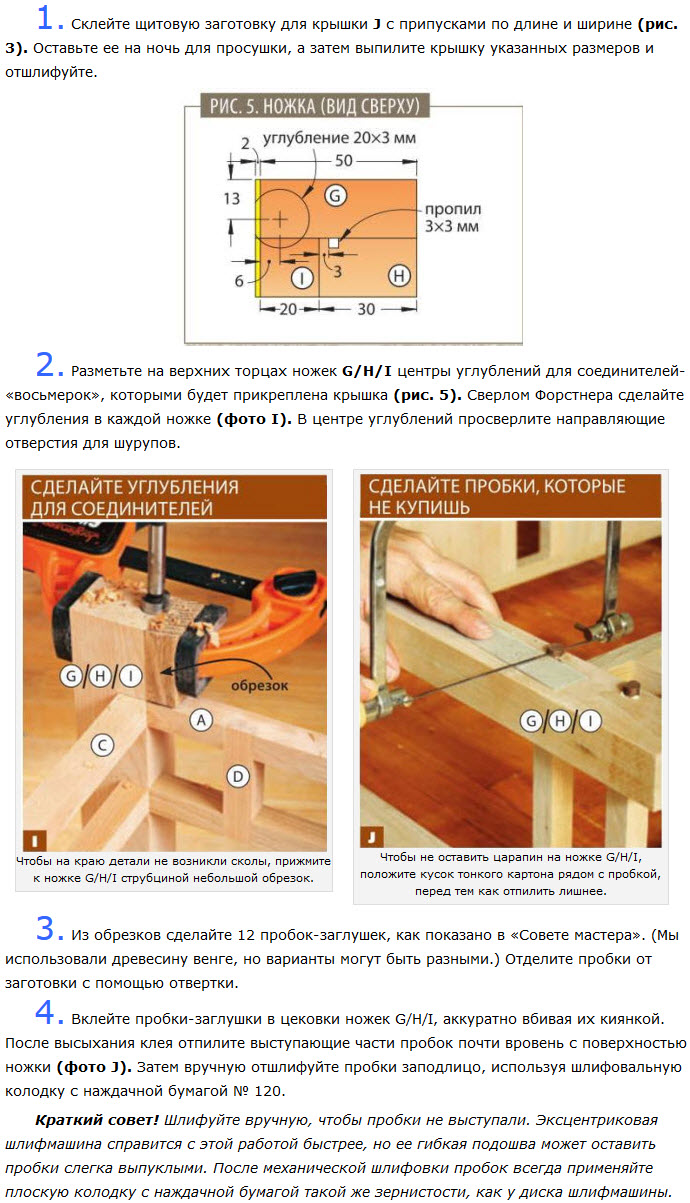

Осталось добавить крышку

2015-07-29_9-39-42

5. Окончательно отшлифуйте крышку и основание столика наждачной бумагой № 220 и смягчите острые ребра. Сделайте небольшие фаски вокруг нижних торцов ножек, чтобы они не цеплялись за коврики и циновки. Нанесите тонкий слой льняной олифы и дайте ему высохнуть. Затем слегка отшлифуйте древесину абразивной губкой зернистостью 320 единиц, тщательно удалите пыль и нанесите второй слой олифы. Внимание! Промасленные тряпки могут сами воспламениться, если оставить их скомканными. Расправьте их и высушите, прежде чем выбросить.

6. Закрепите шурупами на верхних торцах ножек соединители-«восьмерки» и положите крышку J на верстак, перевернув ее. Выровняйте основание столика посередине крышки и просверлите в ней направляющие отверстия для шурупов крепления соединителей. Затем прикрепите крышку к основанию. Теперь перенесите столик в прихожую, где он будет приветливо встречать ваших гостей.

стол для прихожей

2015-07-29_11-46-04 2015-07-29_11-46-18
