Садовое кресло с подставкой для ног

Эти два проекта позволят вам больше отдыхать, чем работать. И пусть вас не смущает простота конструкции, детали которой скрепляются шурупами и болтами. Эта садовая мебель одновременно прочна и очень комфортна.

Соберите каркас кресла

1. По указанным в «Списке материалов» размерам выпилите задние ножки А. Сделайте две копии каждой половины шаблона и аэрозольным клеем прикрепите их к задним ножкам. Ленточной пилой или электролобзиком выпилите по контуру и гладко отшлифуйте кромки. Сделайте с помощью фрезера фаски.

2015-07-19_11-24-28

2015-07-19_11-22-33

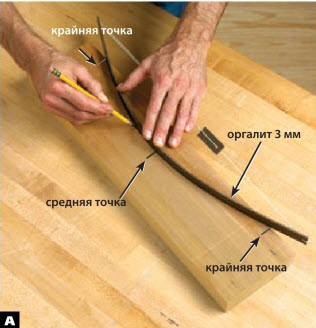

Для разметки дуги согните узкую полоску оргалита и соедините три опорные точки, отмеченные на заготовке.

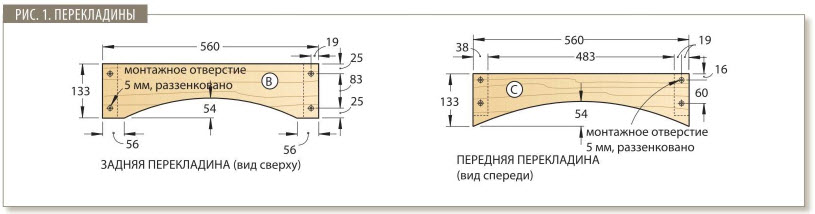

2. Выпилите заднюю В и передние С перекладины. Разметьте центры монтажных отверстий, а также опорные точки дуг (рис. 1). Пользуясь гибким лекалом, разметьте дуги (фото А). Просверлите и раззенкуйте монтажные отверстия, а затем выпилите дуги и отшлифуйте перекладины. Отложите одну переднюю перекладину для изготовления подставки.

3. Приклейте заднюю и переднюю перекладины В, С к задним ножкам А (рис. 2). (Передний край задней перекладины с задним краем выреза для сиденья, как указано на шаблоне.) Используйте влагостойкий клей, например, Titebond II. Через отверстия перекладин просверлите направляющие отверстия в задних ножках и вверните шурупы.

2015-07-19_11-25-37

4. Выпилите переднюю рейку D и приклейте ее к задней стороне передней перекладины С вровень с верхним краем, выровняв по центру. Просверлив направляющие отверстия с задней стороны, раззенкуйте их и вверните шурупы.

5. Выпилите передние ножки Е. Просверлите отверстия для болтов и монтажные отверстия для шурупов (рис. 2). Убедитесь, что ножки являются зеркальными копиями друг друга. Отфрезеруйте фаски. Примечание. Фаски вокруг нижних торцов передних и задних ножек предотвратят появление сколов, когда вы будете передвигать кресло по террасе или мощеной площадке в саду.




6. Сделайте две копии шаблона кронштейнов F. Приклейте их аэрозольным клеем к заготовке толщиной 38 мм, выпилите по контуру и отшлифуйте. Просверлите в указанных местах монтажные отверстия и раз- зенкуйте их. Приклейте кронштейны к внешней стороне ножек, выровняв сверху и посередине ширины. Через монтажные отверстия кронштейнов сделайте направляющие отверстия в ножках и дополнительно закрепите кронштейны шурупами.

7. От нижнего торца каждой передней ножки Е отмерьте вверх 311 мм и поставьте метки на внутренней стороне. Работая на ровной поверхности, приклейте передние ножки к раме из задних ножек и перекладин A/B/C/D. Переднюю сторону передней перекладины С расположите с отступом 13 мм от передней кромки передних ножек и выровняйте ее верхний край с метками на передних ножках (рис. 2). Через монтажные отверстия передних ножек просверлите направляющие отверстия в передней перекладине и вверните шурупы. Через 10-миллиметровые отверстия просверлите такие же отверстия в задних ножках. Вставьте в них мебельные болты и, добавив шайбы и гайки, затяните их.

8. Выпилите заготовку для задней перекладины спинки G, разметьте контуры детали с помощью гибкого лекала (рис. 3), опилите и отшлифуйте деталь до окончательной формы.

2015-07-19_11-28-41

Установите упор сверлильного станка на расстоянии 45 мм от центра сверла. Подложите обрезок доски и высверлите в задней перекладине спинки G/H цековки глубиной 12 мм.

9. Приготовьте кусок размером 38x83x60 м для изготовления двух клиньев Н. Начертите диагональ на одном торце (рис. 3). Ленточной пилой разделите заготовку на две части и гладко отшлифуйте грани каждого клина. Приклейте клинья к задней перекладине спинки G (рис. 2 и 3).

10. Вставьте в патрон сверлильного станка сверло Форстнера диаметром 28 мм и сделайте в задней перекладине спинки цековки для головок болтов, которыми перекладина с клиньями крепится к подлокотникам I (рис. 2 и 3, фото В). Затем установите 10-миллиметровое сверло и просверлите сквозные отверстия в центре цековок.

2015-07-19_11-27-35

Изготовьте подлокотники, спинку и сиденье

1. Острогайте доски до толщины 25 мм и выпилите подлокотники I. Разметьте с помощью импровизированного циркуля передние закругления, а затем сужения на внешних краях (рис. 4). Электролобзиком или ленточной пилой опилите по контуру, острогайте сужения и отшлифуйте подлокотники до окончательной формы. Просверлите и раззенкуйте монтажные отверстия в указанных местах. Убедитесь, что подлокотники являются зеркальными копиями друг друга. Отфрезеруйте на всех ребрах скругления радиусом 3 мм.

2015-07-19_11-30-17

2. Выпилите планки спинки J. Разметьте у одного края каждой из шести заготовок сужение (рис. 5). Сделайте сужения, рубанком удалите следы пиления, затем опилите концы двух планок под углом 5°, а концы еще двух планок — под углом 9°, как указано на рисунке.

3. Сделайте копию шаблона декоративных вырезов в спинке. Чтобы определить положение вырезов и монтажных отверстий, а также для разметки верхнего закругления спинки разложите планки на верстаке (фото С и D).

2015-07-19_11-31-02

Закрепите на краю верстака обрезок доски с прямой кромкой. Наклейте двухсторонний скотч на заднюю сторону одной из средних планок спинки и зафиксируйте ее на верстаке под прямым углом к обрезку.

2015-07-19_11-31-12

Распределите остальные планки, вставляя между ними 10-миллиметровые проставки. Аэрозольным скотчем закрепите бумажные шаблоны. Наклейте малярный скотч и разметьте на нем центры монтажных отверстий. Проведите на верхнем крае спинки дугу.

4. Опилите верхнее закругление и сделайте вырезы. Просверлите монтажные отверстия. Отфрезеруйте с обеих сторон каждой планки скруглен ия радиусом 3 мм, включая вырезы и верхние концы.

2015-07-19_11-33-06

2015-07-19_11-34-215. Выпилите заднюю планку сиденья К и разметьте ее контуры (рис. 6). Опилите деталь по контуру и гладко отшлифуйте, затем сделайте на верхней стороне скругления радиусом 3 мм и просверлите монтажные отверстия.

6. Выпилите заготовку для переднего бруска сиденья L. Сделайте копии двух шаблонов и наклейте их на торцы заготовки. Грубо придайте профильные очертания с помощью пильного станка, сделав 4 распила (рис. 7). Обработайте профиль до окончательной формы с помощью небольшого рубанка и наждачной бумаги. Отфрезеруйте в указанных местах скругления радиусом 3 мм.

7. Выпилите планки М и отфрезеруйте 3-миллиметровые скругления на их верхних ребрах. Просверлите и раззенкуйте монтажные отверстия (рис. 2). Примечание. Шесть планок М отложите для подставки.

Нанесите отделочное покрытие для долгой службы на открытом воздухе

1. Смягчите острые ребра на всех деталях наждачной бумагой, а затем тщательно отшлифуйте все поверхности. Нанесите водоотталкивающий состав на масляной основе, предназначенный для защиты древесины в атмосферных условиях. Если возможно, погрузите на несколько часов в защитный состав торцы деталей, особенно нижние концы ножек и верхние концы планок спинки. Просушите покрытие в течение двух суток.

2. Окрасьте каркас A/B/C/D/E/F, заднюю перекладину спинки G/H и края вырезов в планках спинки цветной эмалью. Тщательно сотрите излишки краски, попавшие на закругленные ребра декоративных вырезов спинки. Дайте окрашенным деталям хорошо просохнуть.

Сборка кресла

1. Для поддержки подлокотников I в процессе сборки выпилите из обрезков две временные опоры длиной 502 мм. Струбцинами прикрепите их к задним ножкам чуть впереди задней перекладины В. Выровняйте подлокотники на передних ножках (рис. 4), положив их задние концы на временные опоры. Через монтажные отверстия подлокотников просверлите направляющие отверстия в передних ножках и кронштейнах, а затем вверните шурупы.

2.  Прикрепив струбцинами обрезки к подлокотникам, установите на место заднюю перекладину спинки G/H. Подлокотники должны выступать за клинья Н на 6 мм, а расстояние между подлокотниками равно 546 мм. Просверлите в подлокотниках 10-миллиметровые отверстия (фото Е). Прикрепите подлокотники к задней перекладине спинки с помощью болтов с шайбами и гайками.

2015-07-19_11-36-21

Через отверстия задней перекладины спинки G/H просверлите 10-миллиметровые отверстия в подлокотниках. Прижмите сверху обрезок, чтобы на выходе сверла не было сколов.

2015-07-19_11-36-37

Закрепите одну из средних планок спинки, выровняйте с помощью 10-миллиметровых проставок следующую планку, просверлите направляющие отверстия и вверните шурупы. Устанавливайте планки по одной.

3. Отметьте середину на задних перекладинах каркаса и спинки В, G. Расположите одну среднюю планку спинки, отступив 5 мм от обеих меток, выровняв ее нижний конец с низом перекладины В, и зафиксируйте струбцинами. Через монтажные отверстия планки просверлите направляющие отверстия в обеих перекладинах и вверните шурупы. Затем распределите и закрепите остальные планки спинки (фото F).

4. Установите проставки толщиной 10 мм между планками спинки и задней планкой сиденья К. Просверлите направляющие отверстия в задних ножках А и закрепите деталь шурупами.

5. Прикрепите на место струбцинами передний брусок L, выпустив его спереди на 6 мм за переднюю перекладину С (рис. 2). Просверлите снизу направляющие отверстия сквозь рейку D в передний брусок и скрепите детали шурупами.

6. Расположите планки сиденья М, разделив их 10-миллиметровыми проставками. Добейтесь одинаковых зазоров между планками и, просверлив направляющие отверстия, вверните шурупы.

Сборка и отделка подставки для ног

1. Выпилите боковые царги N. Сделайте две копии соответствующего шаблона и прикрепите их к заготовкам аэрозольным клеем (рис. 8). Опилите на концах скосы под углом 15°. С помощью шлифовального станка или ленточной шлифмашины сформируйте на кромке каждой детали два плоских участка, где крепятся верхние планки М.

2015-07-19_11-38-36

2. Возьмите изготовленную ранее переднюю перекладину С. Приклейте ее к боковым царгам N и прижмите струбцинами, выровняв сверху и по краям (рис. 9). Через монтажные отверстия перекладины сделайте направляющие отверстия в боковых царгах и вверните шурупы.

2015-07-19_11-39-19

3. Выпилите передние О и задние Р ножки. Сделайте скосы под углом 15° на верхних концах задних ножек (рис. 9). Просверлите отверстия для шурупов и болтов. Отфрезеруйте фаски. Приклейте ножки к царгам и перекладине. Через отверстия ножек просверлите отверстия в перекладине и царгах. Вверните шурупы и установите болты с шайбами и гайками.

4. Нанесите на каркас подставки C/N/О/P такое же защитное средство, как на кресло. Через 48 часов окрасьте сборку цветной эмалью.

5. После тщательной просушки возьмите шесть изготовленных ранее планок М. Расположите одну планку вровень с передними кромками передних ножек, а вторую выровняйте с задними кромками задних ножек. Просверлив направляющие отверстия и ввернув в них шурупы, распределите остальные планки с равными интервалами, разделяя их проставками. Так же просверлите направляющие отверстия и закрепите планки шурупами.

Садовое кресло с подставкой для ног своими руками
