Садовой диван своими руками

С этим диваном для сада вы можете устроиться на террасе с таким же удобством, как в гостиной.

Сядьте поглубже, расслабьтесь и наслаждайтесь беседой с другом. Возможно, вы расскажете ему о том, как просто изготовить такую мебель. Или будете описывать, как делаются вырезы в среднем слое элегантных и прочных ножек, охватывающие боковые перекладины так же надежно, как в настоящих соединениях с гнездами и шипами. И будьте готовы к тому, что вас попросят сделать еще один такой же диван.

Изготовьте массивные боковины

Примечание. Чтобы диван дольше прослужил на открытом воздухе, мы использовали стойкую древесину туи, водостойкий клей и оцинкованные крепежные детали. Вам необходимо заранее приобрести подушки, чтобы уточнить размеры деталей.

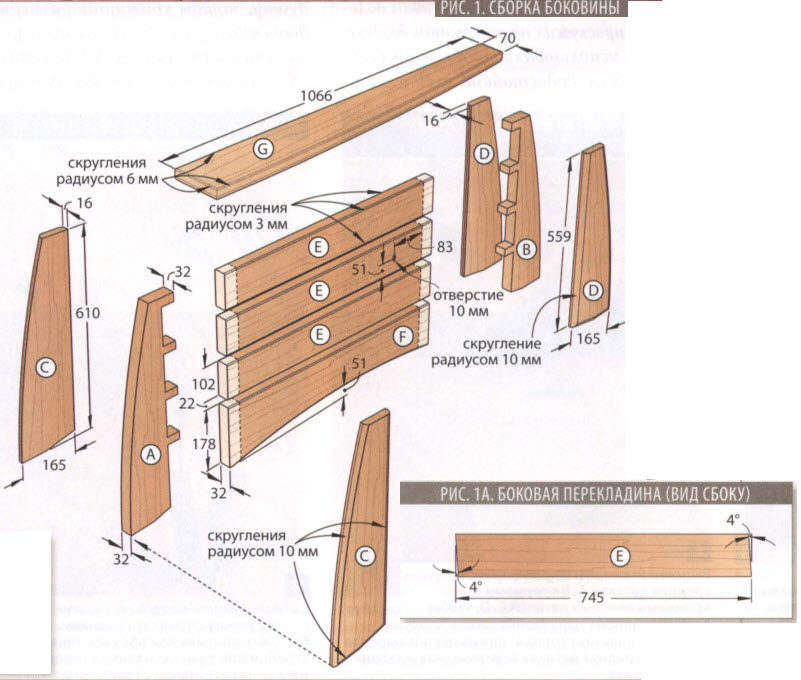

1. Выпилите средние А, В и внешние С, D детали передних и задних ножек (рис. 1 и 1а). Внешние детали пока отложите в сторону.

2015-06-29_15-47-41

2. Разметьте нижние вырезы в средних деталях А, В передних и задних ножек (рис. 2). Изготовьте шаблон из 6-миллиметрового оргалита или фанеры для разметки трех верхних вырезов (фото А). Выпилите вырезы электролобзиком.

2015-06-29_15-50-16

Из 6-миллиметрового материала сделайте шаблон с параллельными скосами на концах под углом 4° для разметки вырезов в средних деталях А, В передних и задних ножек.

2015-06-29_15-50-36

Согните 6-миллиметровую упругую планку между двумя струбцинами. Стальная линейка или обрезок, прижатые струбциной, удержат планку в середине изгиба на расстоянии 51 мм от края.

3. Выпилите восемь боковых перекладин Е и две нижние перекладины F, сделав на их концах скосы (рис. 1 и 1а). Отложите две боковые перекладины в сторону для средней опоры подлокотника. Насухо (без клея) примерьте нижние и боковые перекладины к средним деталям ножек А, В. С помощью тонкой упругой планки разметьте дугу на нижнем крае нижней перекладины и концах средних деталей (рис. 1, 2 и фото В). Проделайте то же самое с деталями второй боковины, затем выпилите дуги и отшлифуйте нижние перекладины и средние детали ножек по контуру.




2015-06-29_16-00-34

2015-06-29_15-55-25

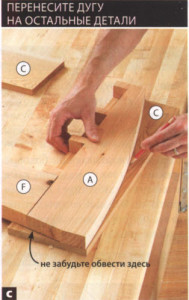

Выровняйте торцы и края вырезов средних деталей А, В с торцами и кромками внешних деталей С, D, чтобы разметить дугу.

4. С помощью той же планки разметьте дуги на краях передней и задней средних деталей А, В (рис. 2). Выпилите их и отшлифуйте по контуру, затем используйте эти детали для разметки оставшихся средних деталей. Насухо соберите средние детали и нижнюю перекладину F, чтобы перевести контуры на передние и задние внешние детали С, D (фото С). Выпилите эти детали, оставляя небольшой припуск снаружи линии и контура.

5. Приклейте внешние детали С, D к средним А, В, при этом их кромки со стороны вырезов должны быть выровнены, а с другой стороны внешние детали должны немного выступать. После высыхания клея удалите припуск копирующей фрезой (фото D).

6. Отфрезеруйте в указанных местах скругления на передних и задних ножках (А/С, В/D), боковых перекладинах Е и нижних перекладинах F (рис. 1), затем отшлифуйте эти детали наждачной бумагой № 150. Нанесите клей в вырезы всех средних деталей ножек и вставьте в них боковые и нижние перекладины (фото Е). Разметьте и просверлите 10-миллиметровое отверстие в средней боковой перекладине Е (рис. 1).

2015-06-29_15-57-20

Фрезером с копирующей фрезой закончите формирование контуров боковых деталей С, D передних и задних ножек.

2015-06-29_15-57-30

Вклейте боковые и нижние перекладины Е, F в гнезда передних ножек А/С, затем добавьте заднюю ножку В/D и зафиксируйте сборку струбцинами.

7. Выпилите боковые подлокотники G, разметьте дуги, выпилите их и отшлифуйте по контуру (рис. 3). Отфрезеруйте 6-миллиметровые скругления сверху и снизу, а затем отложите подлокотники в сторону.

2015-06-29_16-02-35

8. Выпилите детали опоры для среднего подлокотника Н-К (рис. 4 и 4а). Соберите опору Е/Н-К тем же методом, что и боковины A-F. С помощью того же шаблона разметьте вырезы в передних и задних средних деталях опоры Н, I. Не делайте вертикальные вырезы у нижних концов деталей Н, I, J и К, пока не соберете основание.

2015-06-29_16-05-50

Простое основание соединит боковины

1. Выпилите переднюю/заднюю М и боковые N доски основания (рис. 5 и 5а). Разметьте дуги на передней и задней досках, выпилите их ленточной пилой или электролобзиком и отшлифуйте по контуру.

2015-06-29_16-07-31

Комбинированное сверло делает направляющее отверстие для шурупа и цековку за одну операцию. Скрепите смежные детали струбцинами, чтобы отверстия были соосными.

2. Насухо (без клея) соберите основание на верстаке, перевернув детали. Просверлите направляющие отверстия сквозь переднюю и заднюю доски (фото F), скрепите детали шурупами и отшлифуйте наждачной бумагой № 150.

3. Ленточной пилой или электролобзиком выпилите в стойках H/J, I/K опоры Е/Н-К вырезы равной ширины, подгоняя их к внутреннему расстоянию между передней и задней досками основания М (рис. 4а и 5).

Краткий совет! Делая вырезы ленточной пилой, поддержите свободный конец опоры высокой подставкой.

Отложите готовую опору среднего подлокотника в сторону.

4. Струбцинами прикрепите основание M/N к боковинам A-F, выровняв его верхний край с верхними краями нижних перекладин Е (рис. 5). Шурупами прикрепите боковые доски основания N к боковым перекладинам Е.

2015-06-29_16-09-18

Поставьте опору среднего подлокотника Е/Н-К на несколько внутренних планок О, выровняйте посередине основания M/N и закрепите шурупами.

Сделайте сиденье дивана для сада

1. Измерьте расстояние между внешними краями боковых перекладин для определения длины внутренних планок О, а также между ножками А/С, В/D, чтобы узнать длину внешних планок Р. Выпилите планки по размерам (рис. 5), отфрезеруйте на их ребрах 3-миллиметровые скругления и отшлифуйте наждачной бумагой № 150.

2. Положите три внутренние планки О поперек основания M/N для поддержки опоры среднего подлокотника Е/Н-К (фото G). Шурупами прикрепите переднюю и заднюю стойки опоры к передней и задней доскам М, ввернув их через отверстия средних деталей.

2015-06-29_16-12-19

Выпилите 13-миллиметровые проставки, чтобы равномерно распределить внутренние планки О. Выровняйте торцы планок с внешними краями боковых перекладин Е.

3. Возьмите остальные внутренние планки О, равномерно распределите их поперек основания M/N, просверлите и раззенкуйте направляющие отверстия, а затем закрепите планки шурупами (фото Н). Расположите внешние планки Р между ножками А/С, В/D и отметьте на них положение стоек H/J или I/K (фото I). Сделайте вырезы достаточно глубокими, что-бы между планками получился зазор около 13 мм, затем прикрепите внешние планки на место шурупами.

2015-06-29_16-16-03

Пользуясь комбинированным угольником, перенесите контуры стойки H/J на внешние планки Р. Выпилите вырез ленточной пилой или электролобзиком и подгоните с помощью напильника.

2015-06-29_16-16-52

Закрепите первую планку R, отступив 38 мм от верха стоек Q. Продолжайте работу сверху вниз, используя проставки для создания зазоров между планками.

4. Выпилите по указанным размерам средний подлокотник L и сделайте скругления в местах, указанных на рис. 5. Возьмите изготовленные ранее внешние подлокотники G, расположите их (рис. 3) и закрепите шурупами. Выровняйте средний подлокотник на средней опоре Е/Н-К так, чтобы спереди он выступал на 51 мм, и закрепите шурупами.

Диван для сада5. Выпилите стойки Q и перекладины R спинки (рис. 6 и 6а). Просверлите в стойках отверстия в указанных местах и отфрезеруйте скругления, затем прикрепите перекладины к стойкам (фото J).

6. Склейте из нескольких слоев досок заготовку размером 89 x 178 мм для внутренних дисков S, опилите или острогайте ее до толщины 45 мм. Затем выпилите диски ленточной пилой (рис. 6) и гладко отшлифуйте. Из материала толщиной 32 мм выпилите внешние диски Т. Просверлите в центре каждого диска отверстие диаметром 10 мм. Расположите спинки Q/R и диски, как указано на рис. 6, и закрепите детали мебельными болтами, добавив шайбы и гайки.

2015-06-29_16-20-04

2015-06-29_16-21-50

Установив спинку под нужным углом, прижмите рейки-опоры U струбцинами к подлокотникам. Наклоните спинку вперед, чтобы просверлить отверстия.

7.  Выпилите рейки-упоры U, сделайте скругления вдоль верхних ребер и просверлите 10-миллиметровые отверстия в указанных местах (рис. 6B). Положите подушку на сиденье и усадите на нее приятеля, чтобы определить наиболее удобное положение спинки (фото К). Струбцинами прижмите рейки-опоры к подлокотникам G, L вплотную к стойкам спинки Q, наклоните спинку вперед и просверлите отверстия в подлокотниках через отверстия реек-опор.

Краткий совет! Не ограничивайтесь одним-единственным углом наклона спинки. Найдите несколько удобных положений и просверлите отверстия для каждого из них.

Закрепите рейки-опоры болтами с шестигранной головкой, вставленными в отверстия. (Гайки не требуются.)

8. Окончательно отшлифуйте все детали, которые в этом нуждаются, наждачной бумагой № 150, затем снимите спинки Q/R и приступайте к отделке всех деталей. (Мы нанесли два слоя масляной морилки Olympic nо. 716 Cedar Naturaltone.) После сушки в течение 72 часов снова соберите диван, привяжите к нему подушки и присядьте, чтобы насладиться результатом своего труда.

2015-06-29_16-24-50Какие подушки нужны?

Мы заказали в местной мастерской подушки с чехлами из прочной тентовой ткани небесно-голубого цвета с водонепроницаемыми швами и шнурами-завязками. При толщине 10 см и ширине 53 см длина подушки для спинки равна 76 см, а для сиденья — 51 см.











2015-06-29_16-26-272015-06-29_16-27-27
