Шахматы на стене своими руками

Необычно? Да. Элегантно? Да. Удобно? Да. Благодаря новому дизайну с полочками для фигур, вы сможете не только наслаждаться древней игрой за столом, а проводить шахматные турниры перед зрителями.

Начинаем с клеток

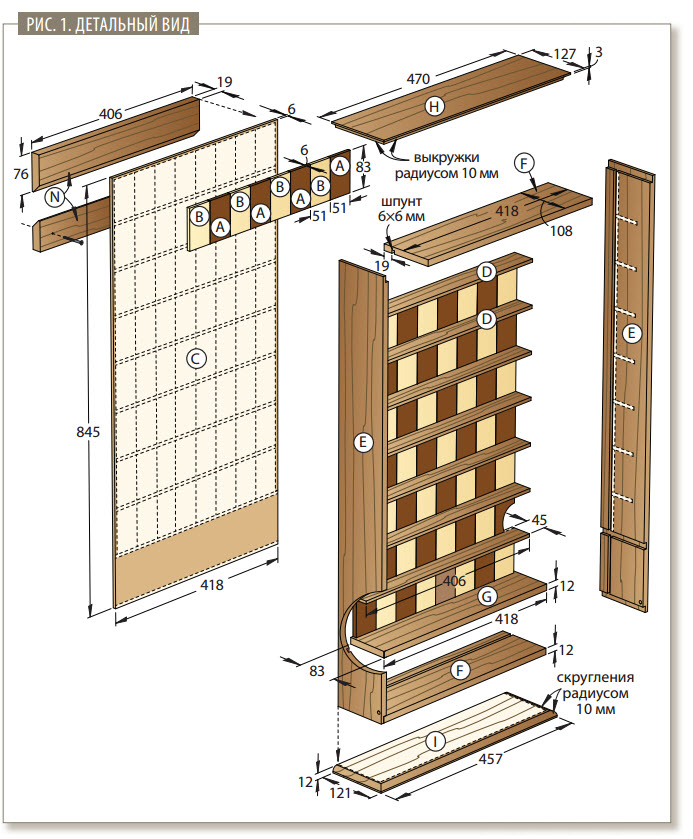

1. Из 6-миллиметровой березовой фанеры выпилите четыре заготовки размерами 83×610 мм для темных клеток А и шесть заготовок размерами 51×610 мм для светлых клеток В (рис. 1).

Примечание. Мы выбрали березовую фанеру из-за отсутствия в ней пустот и относительно толстого лицевого шпона, позволяющего сделать на краях клеток небольшие фаски.

2016-05-25_11-06-17

2. Склейте вместе два куска 19-миллиметровой МДФ-плиты размерами 152×152 и 64×152 мм, чтобы получился Г-образный упор-ограничитель (фото А). Закрепите этот упор струбциной перед пильным диском и отрегулируйте его положение с помощью заготовки для светлых клеток В, чтобы отпилить отрезки длиной 51 мм. Затем сделайте 32 темные клетки А длиной 51 мм. Остаток заготовки для темных клеток используйте как шаблон для новой настройки упора-ограничителя. Таким же способом выпилите 32 светлые клетки В длиной 83 мм.

2016-05-25_11-07-25

Положив заготовку для светлых клеток В рядом с пильным диском, отрегулируйте положение продольного (параллельного) упора так, чтобы упор-ограничитель из обрезков касался заготовки, как показано слева. Зафиксируйте продольный упор и отпилите 32 детали от заготовки для темных клеток А, приставляя ее торец к упору-ограничителю, как показано справа.

3. Сделайте небольшие фаски на лицевой стороне всех клеток А, В с помощью шлифовальной колодки или небольшого рубанка. Затем приступайте к тонированию темных клеток (см. раздел «Как сделать шахматные клетки темными»).

Разметьте игровое поле

2016-05-25_11-07-34

Прижимайте клетки А, В по одной, применяя для каждой из них отдельную струбцину. Выровнять их поможет обрезок МДФ-плиты, закрепленный струбцинами параллельно краю задника С.




1. Чтобы определить ширину задника С, состыкуйте в один ряд четыре темные и четыре светлые клетки А, В, измерьте длину ряда и добавьте 12 мм. Из 6-миллиметровой МДФ- плиты выпилите задник С указанных размеров (рис. 1). Проведите линии параллельно одной короткой и двум длинным кромкам, отступив от них 6 мм, чтобы обозначить границы игрового поля. Приклейте первый ряд шахматных клеток вдоль верхнего края задника, начав со светлой клетки в верхнем левом углу (фото С).

2. Из ореховых досок выпилите семь 6-миллиметровых планок для полочек D. Приклейте кромку одной полочки к заднику С вплотную к первому ряду клеток А, В (рис. 1).

2016-05-25_11-12-33

Осторожно установите прижимное приспособление, чтобы клетки А, В не сдвинулись, и, сжав его концы струбцинами, оставьте до высыхания клея.

Размеры клеток А, В и полочек D могут отличаться от указанных, поэтому положение полки G может измениться. Отметьте его на стенках корпуса после сборки игрового поля A-D.

2016-05-25_11-11-083. Чтобы приклеить на место следующий ряд клеток А, В, сделайте прижим, склеив два бруска размерами 38x76x457 мм с 12-миллиметровой проставкой на одном конце (фото D). Продолжайте приклеивать клетки и полочки D к заднику С до завершения сборки игрового поля. Примечание. Наносите клей тонким слоем, чтобы избежать выдавливания излишков, из-за которых прижим может приклеиться к клеткам.

Обрамление шахматной доски

1. Из 12-миллиметровых ореховых дощечек выпилите по указанным размерам боковые стенки Е, верх/низ F, полку G, карниз Н, основание I и фальшпанель J. Выберите шпунт глубиной 6 мм на внутренней стороне боковых стенок, верха и низа для вставки задника С (рис. 1 и 2). Затем выпилите 12-миллиметровые фальцы вдоль торцов боковых стенок.

2. Вставьте игровое поле А-D в шпунт боковой стенки Е, выровняв верхний ряд клеток А, В с плечиком верхнего фальца. Отметьте положение полки G (фото Е). Выпилите в обеих боковых стенках пазы для вставки полки.

3. Насухо (без клея) соберите корпус для проверки всех деталей, окружающих игровое поле, и подгоните их, если требуется. Если сухая сборка прошла успешно, нанесите клей и зафиксируйте корпус струбцинами.

Краткий совет! Для склейки корпуса потребуется много струбцин, поэтому целесообразно разделить эту операцию на этапы: сначала приклеить к боковым стенкам полку и игровое поле, а затем вставить на место верх и низ.

Добавьте ящик для фигур

1. Из 6-миллиметровых ореховых дощечек выпилите боковые стенки К, переднюю и заднюю стенки L и дно М (рис. 3). Сделайте 3-миллиметровые шпунты и пазы в стенках ящика (рис. 3 и 3а, фото F). Затем выпилите 3-миллиметровые фальцы вдоль торцов передней и задней стенок, а также по периметру дна. Насухо собрав ящик, проверьте соединения деталей, затем склейте и зафиксируйте струбцинами.

2016-05-25_11-15-13

2. Когда клей высохнет, наклоните диск пильного станка на угол 35° и опилите заднюю часть ящика сверху (рис. 3а). Снова установив пильный диск вертикально, возьмите выпиленную ранее фалыппанель J и сделайте посередине поперечный пропил глубиной 3 мм (рис. 3). Приклейте фальшпанель к передней стенке L.

2016-05-25_11-16-13

Оберните сверло кусочком малярного скотча, отступив от кончика 19 мм. Когда флажок коснется доски, нужная глубина отверстия будет достигнута.

2016-05-25_11-16-04

С одной настройкой пильного станка можно выпилить не только шпунты во всех стенках ящика К, L, но и пазы в боковых стенках К.

3. Вставьте ящикам в корпус A-G и просверлите отверстия для осевых штифтов, которые будут установлены позднее. Чтобы ящик свободно вращался, положите под него прокладку толщиной 1,5-2,0 мм (мы использовали стальную линейку) и зафиксируйте одну его сторону небольшими клиньями. С помощью 6-миллиметрового сверла с центральным острием сделайте отверстие глубиной 19 мм (рис. 4, фото G). Затем сделайте такое же отверстие с другой стороны. Просверлите 3-миллиметровые отверстия в фальшпанели J для установки ручек-кнопок (рис. 3).

2016-05-25_11-19-39Добавьте декоративные детали

1. Отфрезеруйте выкружки радиусом 10 мм вдоль торцов и передней кромки карниза Н. Приклейте его сверху к корпусу, выровняв боковые свесы (рис. 1). Отфрезеруйте 10-миллиметровые скругления на внешних ребрах основания I и приклейте его к корпусу снизу.

2. Сделайте две монтажные планки N, распилив кусок доски размером 19x152x406 мм вдоль под углом 45°. Приклейте одну из планок к заднику (рис. 2).

3. Нанесите методом распыления бесцветное покрытие (мы использовали полуматовый нитролак), а после просушки установите ручки-кнопки.

Краткий совет! Перед тем как установить латунные осевые штифты, вставьте вместо них деревянные шканты и убедитесь, что ящик вращается свободно.

Подготовьте два 19-миллиметровых латунных штифта диаметром 6 мм и вставьте их через отверстия стенок Е в осевые отверстия ящика J-M. Наконец, закрепите на стене оставшуюся монтажную планку N для подвески вашей игровой доски, расставьте шахматные фигуры (высотой не более 76 мм) и приглашайте соперников на турнир!

Шахматы на стене своими руками

2016-05-25_11-10-35Как сделать шахматные клетки темными

Чтобы получить глубокий и насыщенный темный цвет на светлой древесине, такой как береза или клен, не скрыв при этом текстуру, используйте комбинацию красителя и морилки. Вот как мы окрашивали темные клетки А: с помощью поролоновой кисти или ткани обильно нанесли водорастворимый анилиновый краситель цвета кубинского махагони, дали ему впитаться, а затем вытерли лишнюю жидкость. Вода вызывает поднятие ворса на древесине, поэтому после просушки мы слегка отшлифовали детали наждачной бумагой № 320, прежде чем нанести краситель еще раз. Через несколько часов, когда поверхность деталей полностью высохла, обильно нанесли морилку-гель тканевым тампоном, дали ей впитаться в течение нескольких минут, а затем вытерли излишки и оставили для просушки на ночь.

2016-05-25_11-20-18 2016-05-25_11-20-33
