Шкаф для хранение средств индивидуальной защиты

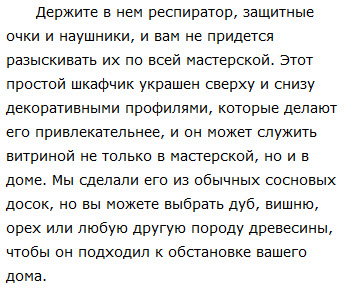

2015-07-28_10-17-30

Первым делом изготовим корпус

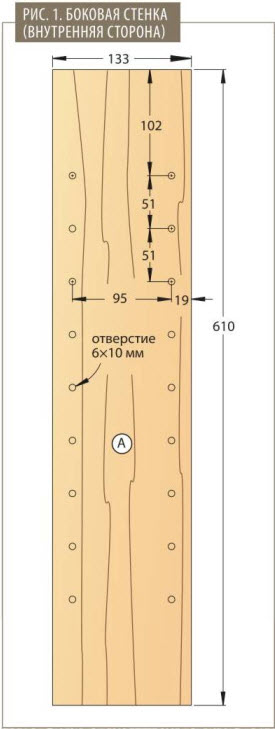

2015-07-28_9-42-351. Из 18-миллиметровых досок выпилите боковые стенки А (рис. 1). Пометьте их верхние торцы, чтобы правильно ориентировать детали при сверлении отверстий для полкодержателей (см. «Совет мастера» внизу).

2. Выпилите крышку и дно В (рис. 2). Просверлите косые отверстия-карманы для шурупов, а затем окончательно отшлифуйте внутренние стороны деталей А, В. Скрепите боковые стенки, крышку и дно струбцинами и вверните шурупы в косые отверстия (фото А).

Выровняйте торцы боковых стенок А с внешней стороной крышки и дна В. Вверните шурупы с крупной резьбой, предназначенные специально для косых отверстий-карманов.

Выровняйте торцы боковых стенок А с внешней стороной крышки и дна В. Вверните шурупы с крупной резьбой, предназначенные специально для косых отверстий-карманов.

Совет мастера

Шаблон-кондуктор для скоростного сверления

Чтобы каждая полка располагалась ровно и не качалась, все четыре отверстия должны быть идеально выровнены в одной плоскости. Это приспособление- кондуктор упростит работу.

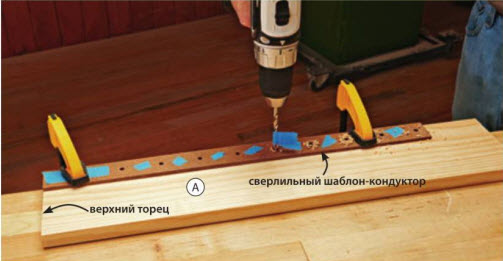

Отпилите полосу перфорированного оргалита размерами 6*38*533 мм. распо­ложите центр крайнего отверстия на расстоянии 102 мм от торца и на 190 мм от кромки боковой стенки. Пометьте этот конец шаблона как верхний. Заклейте ку­сочками малярного скотча три первых отверстия и каждое второе из последую­щих, как показано на фото внизу.

2015-07-28_9-44-56

Закрепите в сверлильный патрон 6-миллиметровое сверло и обмотайте его по­лоской малярного скотча на расстоянии 16 мм от кончика, чтобы ограничить глубину сверления. Выровняйте шаблон-кондуктор с краем и верхним торцом боковой стенки А, затем сверлите через открытые отверстия. Переверните ша­блон, выровняйте его с другим краем и просверлите задний ряд отверстий. При сверлении первого ряда отверстий в другой стенке расположите шаблон скот­чем вниз.




Шкаф для хранение средств индивидуальной защиты - схема

2015-07-28_9-46-00

Поднимите диск так, чтобы его вылет был точно равен ширине перекладины С. Для чистого пиления сосновых досок мы использовали поперечный диск, а твердые породы древесины лучше пилить диском для продольного пиления.

3. Выпилите перекладины С и стойки D (рис. 2) и подготовьте пару обрезков такой же ширины и толщины для последующей настройки пильного станка. Прочтите статью «Приспособление для выпиливания шипов и соединений вполдерева» и изготовьте описанное устройство. Установите вылет пильного диска (фото В) и расположите продольный упор так, чтобы рабочая плоскость приспособления находилась на расстоянии 9 мм от внутренней стороны диска. Закрепите на приспособлении поочередно оба пробных обрезка и сделайте пропилы (фото С). Переверните один из обрезков и сравните оба пропила (фото D). Если требуется, измените положение продольного упора, а затем выпилите щечки на обоих концах всех стоек и перекладин.

2015-07-28_9-46-08

Закрепите пробный обрезок на приспособлении вплотную к подпорному бруску и проведите приспособление вдоль параллельного упора. Затем сделайте пропил на втором обрезке.

2015-07-28_9-54-19

Положите один обрезок рядом с другим, перевернув один из них. Плоскости щечек в пропилах должны точно совпасть на одном уровне.

4. Опустите пильный диск до высоты 9 мм и прикрепите к продольному упору брусок-ограничитель, расположив его перед зубьями диска. Закрепите на головке поперечного (углового) упора деревянную накладку, прижмите к ней перекладину С и выровняйте дно первого пропила с внешним краем диска. Прижмите деталь к накладке, отодвиньте поперечный упор назад и придвиньте продольный упор так, чтобы брусок-ограничитель упирался в торец перекладины. Зафиксируйте положение продольного упора. Завершите выпиливание вырезов вполдерева (фото Е).

2015-07-28_9-58-38

Использование бруска-ограничителя, закрепленного на продольном (параллельном) упоре, создает зазор, не дающий обрезку застрять между упором и пильным диском.

2015-07-28_9-58-46

Нанося клей в вырезы только на одну сторону, соберите рамы. Скрепите струбцинами углы и убедитесь в прямоугольности сборки.

5. Насухо (без клея) соедините перекладины С и стойки D, чтобы проверить прямоугольность обеих рам. Затем нанесите клей и стяните детали струбцинами (фото F).

6. Когда клей высохнет полностью, снимите струбцины и окончательно отшлифуйте рамы наждачной бумагой № 220. Приклейте одну раму С/D к задней стороне корпуса А/В. Рубанком или шлифмашиной подровняйте края рамы заподлицо с корпусом со всех сторон. Выпилите заднюю стенку по размерам проема в корпусе (рис. 2) и приклейте ее к задней раме.

Как добавить дверцу, фальшкрышку и накладное дно

1. Возьмите оставшуюся раму С/D и сделайте из нее дверцу. Отфрезеруйте фальц 6×10 мм по всему периметру с внутренней стороны (рис. 2). Подрежьте закругленные уголки фальца острой стамеской.

2. Струбцинами прижмите дверцу С/D к корпусу А-Е (фото G) и просверлите отверстия для петельных шурупов в боковой стенке А и стойке D.

2015-07-28_10-09-28

Чтобы правильно смонтировать дверцу, выпилите проставки, толщина которых равна диаметру петельного цилиндра. Просверлите отверстия для шурупов центрирующим сверлом (см. «Совет мастера» внизу).

Краткий совет! Дверца может открываться как вправо, так и влево. Сторону для установки петель выбирайте в соответствии с вашими потребностями. Закрепите петли шурупами и проверьте, как открывается и закрывается дверца. Затем выверните шурупы и удалите дверцу. Просверлите отверстия для монтажа ручки (рис. 2).

Совет мастера

Точно в центр

Центрирующие сверла незаменимы при установке петель и другой фурнитуры. Вы можете не беспокоиться о том, что сверло уйдет в сторону, отверстие окажется смещенным и петля будет закреплена косо. Втягивающаяся втулка с коническим кончиком плотно охватывает сверло и автоматически выравнивает его точно в центре отверстия петли. Пружина в верхнем корпусе прижимает втулку вниз, и для сверления требуется нажим (левое фото). Сверло войдет в материал, а втулка втянется в корпус (правое фото).

2015-07-28_10-12-12

3. Выпилите фалыпкрышку D и накладное дно G (рис. 2). Отфрезеруйте на переднем и боковых краях фалыпкрышки выкружку радиусом 16 мм, а на краях накладного дна сделайте скругления радиусом 9 мм с обеих сторон. Окончательно отшлифуйте детали наждачной бумагой № 220, а затем приклейте их к корпусу А-Е вровень с задним краем, выровняв боковые отступы. Примерьте дверцу и уменьшите ширину обеих перекладин С, чтобы создать сверху и снизу 2-миллиметровые зазоры между фалыпкрьппкой и накладным дном.

Шкаф для хранение средств индивидуальной защиты4. Выпилите полки Н и гладко их отшлифуйте. Затем выпилите длинные и короткие штапики I, J и отшлифуйте их наждачной бумагой № 220. Нанесите на все детали шкафчика отделочное покрытие. (Мы использовали три слоя полуматового полиуретанового лака.)

5. После полного высыхания покрытия вырежьте кусок 2-миллиметрового акрилового оргстекла по размерам проема в дверце. Вложите его в фальцы и прижмите штапиками. Просверлите в штапиках тонкие отверстия и вбейте гвозди-шпильки длиной 20 мм. Установите петли и ручку, а затем прикрепите дверцу к корпусу.

6. Закрепите на дне В магнитную защелку, а ее пластину на стойке С дверцы (рис. 2).

6. Чтобы повесить шкафчик на стену, расположите его в выбранном месте и вверните шурупы сквозь заднюю стенку и верхнюю перекладину С задней рамы.

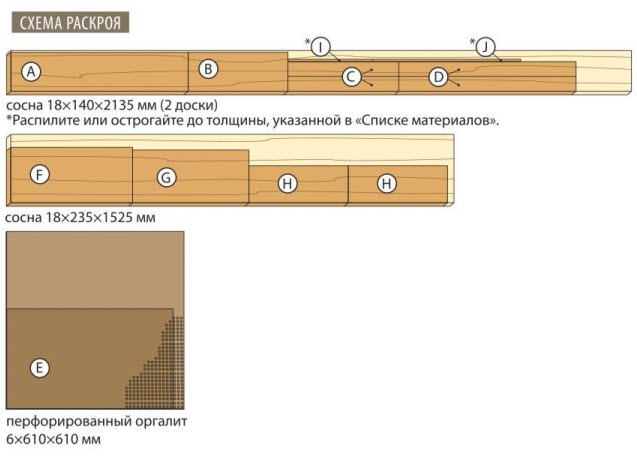

2015-07-28_10-13-57 2015-07-28_10-14-21
